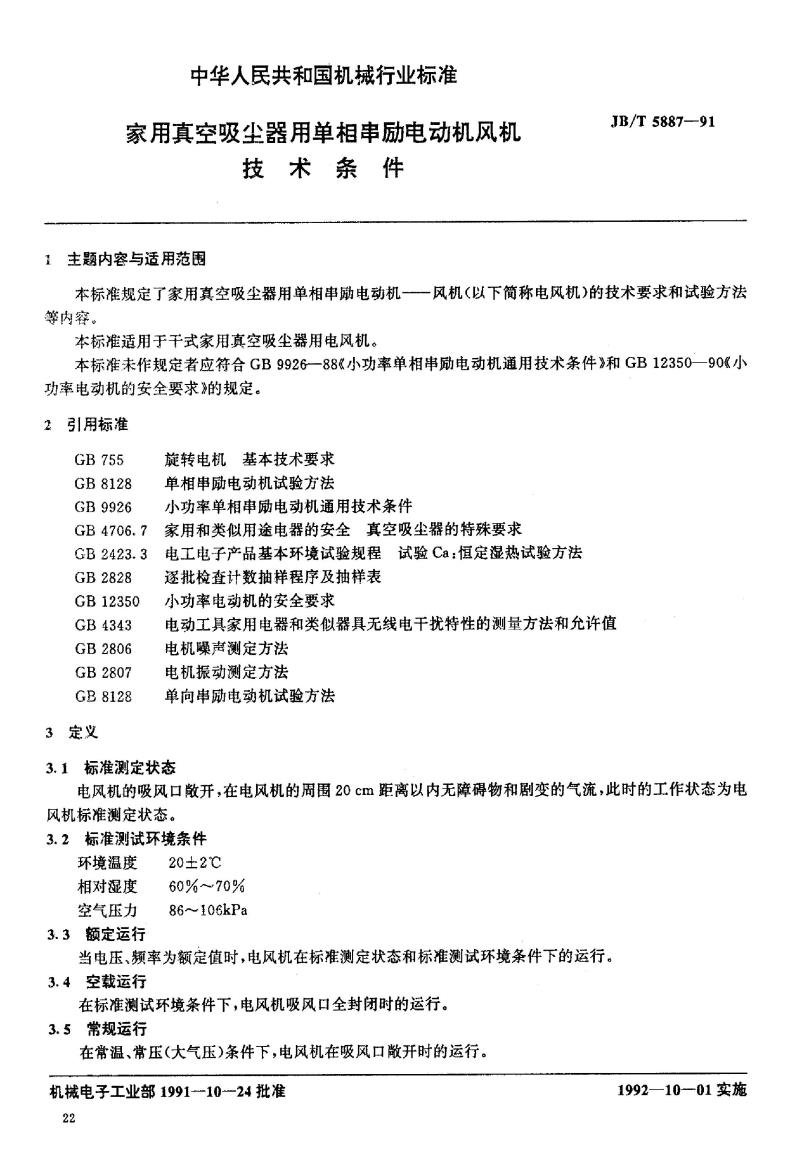

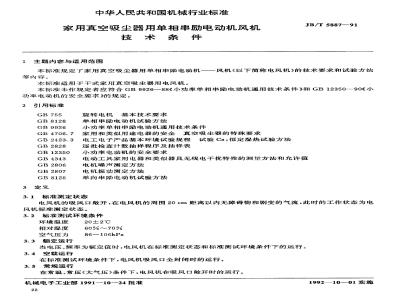

中华人民共和国机械行业标准 家用真空吸尘器用单相串励电动机风机技术条件 1 主题内容与适用范围 本标准规定了家用真空吸尘器用单相串励电动机风机（以下简称电风机）的技术要求和试验方法等内容。本标准适用于干式家用真空吸尘器用电风机。本标准未作规定者应符合GB 9926-88《小功率单相串励电动机通用技术条件》和GB 12350-90《小功率电动机的安全要求》的规定。 2 引用标准 GB 755 GB 8128 GB 9926 GB 4706.7 GB 2423.3 GB 2828 GB 12350 GB 4343 GB 2806 GB 2807 3 定义 3.1 标准测定状态 电风机的吸风口开，在电风机的周围20cm范围内无障碍物和剧变的气流，此时的工作状态为电风机标准测定状态。 3.2 标准测试环境条件 环境温度：20±2℃ 相对湿度：60%-70% 空气压力：86-106kPa 当电压、频率为额定值时，电风机在标准测定状态和标准测试环境条件下运行。 3.3 额定运行 当电压和频率为额定值时，电风机在标准测定状态下运行。 3.4 空载运行 在标准测试环境条件下，电风机吸风口全封闭时的运行。 3.5 常规运行 在常温、常压（大气压）条件下，电风机在吸风口散开时的运行。 3.6 额定输入功率 电风机在额定运行条件下，输入功率的标称值。 3.7 吸入功率 单位时间内，电风机吸入气流所具有的能量。 3.8 效率 在额定电压和额定频率下，电风机的吸入功率与输入功率之比，以百分比表示。 4 电风机的基本参数 4.1 电风机的额定电压为220V。 4.2 电风机的额定频率为50Hz。 4.3 电风机的容量按额定输入功率划分，其功率等级为：110W, 160W, 220W, 270W, 430W, 540W, 640W, 760W, 860W, 1080W。 5 电风机的外形、安装尺寸及其公差 电风机的外形、安装尺寸及其公差由制造厂与用户商定并在产品图样上标明。 6 技术要求 6.1 电风机的定额是以连续工作制(S1)为基准的连续定额。 6.2 电风机的防护等级为IP00。 6.3 电风机应能在以下条件下正常工作： - 海拔不超过1000m； - 环境空气温度最高不超过40℃，运行地点最湿月的月平均最高空气相对湿度为90%； - 该月月平均最低温度不大于25℃。 6.4 当电源电压在额定值±10%范围内变化时，电风机应能正常运行。 6.5 当电源电压为额定值的85%时，电风机应能正常起动。 6.6 电风机的主要技术性能见表1。 表1 电风机的技术性能 额定输入功率 | 最大吸入功率 | 最大真空度 | 最大风量 | 最大效率 110W | 15W | 4.9kPa | 0.7m³/min | 20% 160W | 25W | 6.3kPa | 0.9m³/min | 20% 220W | 40W | 7.8kPa | 1.2m³/min | 22% 270W | 60W | 9.0kPa | 1.4m³/min | 22% 430W | 90W | 11.0kPa | 1.8m³/min | 25% 540W | 140W | 14.2kPa | 2.1m³/min | 28% 640W | 180W | 15.0kPa | 2.2m³/min | 30% 760W | 210W | 16.0kPa | 2.4m³/min | 30% 860W | 240W | 17.5kPa | 2.6m³/min | 30% 1080W | 280W | 18.6kPa | 3.0m³/min | 30% 6.7 当表1所列的项目为保证值时，电风机在规定的运行状态下，保证值的容差应符合表2的规定。 表2 容差规定 最大真空度 | 最大风量 | 输入功率 | 最大吸入功率 | 最大效率 -10% | -10% | ±45W | ±15% | ±12% 6.8 电风机的旋转方向为面对换向器端顺时针转。如为逆时针转，应在产品说明书中说明。 6.9 电风机运转时，紧固螺钉不应松动，轴承应平稳轻快，无停滞现象，声音均匀和谐，不夹带有害的杂音。 6.10 电风机的表面不应有明显的皱纹、裂痕和锈蚀，而且不应粘附污物和碰伤。 6.11 在额定运行条件下，电风机绕组及换向器的温升限值不应超过表3的规定。 表3 温升限值 绝缘等级 | 电枢绕组和定子绕组 | 换向器绕组
