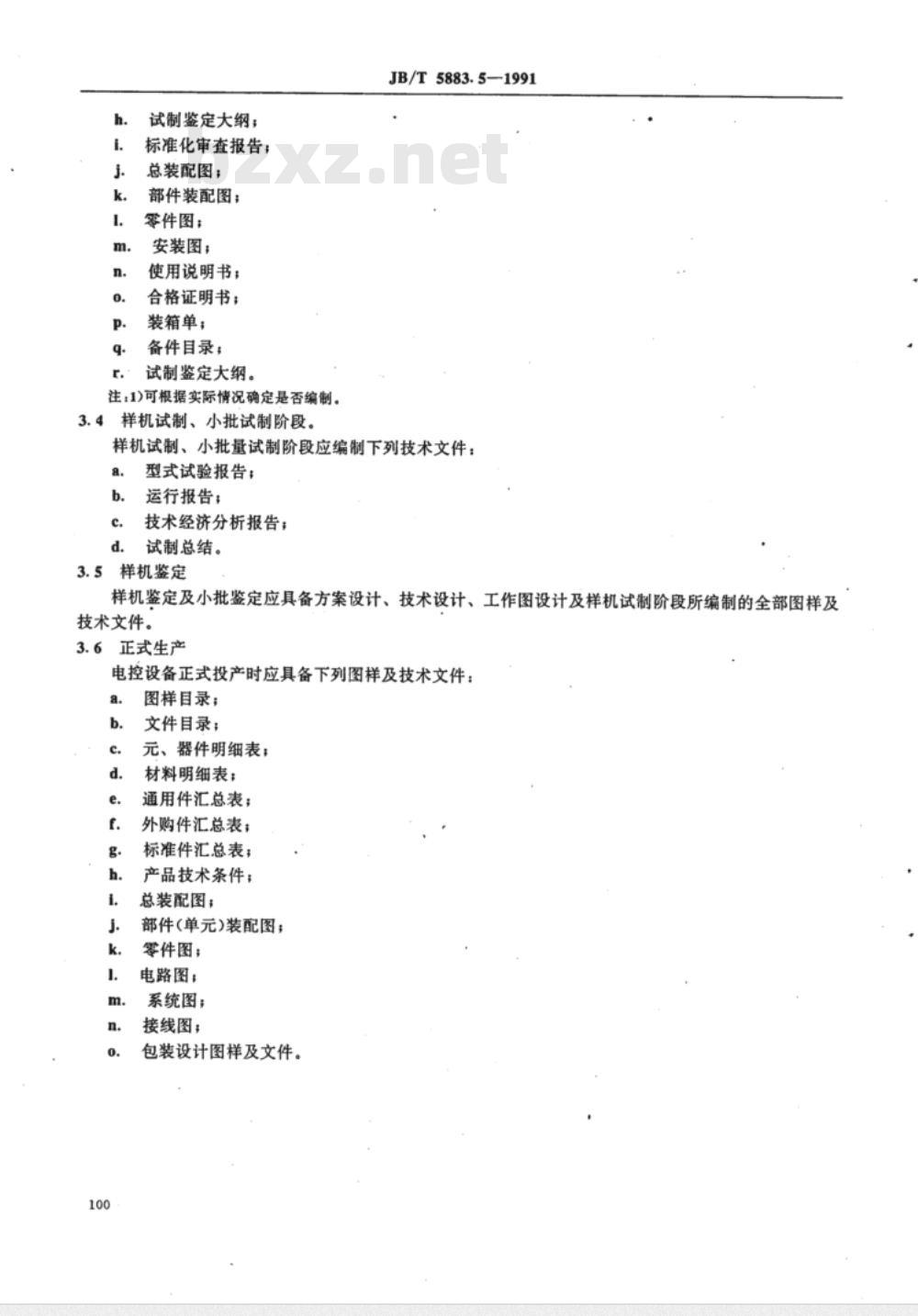

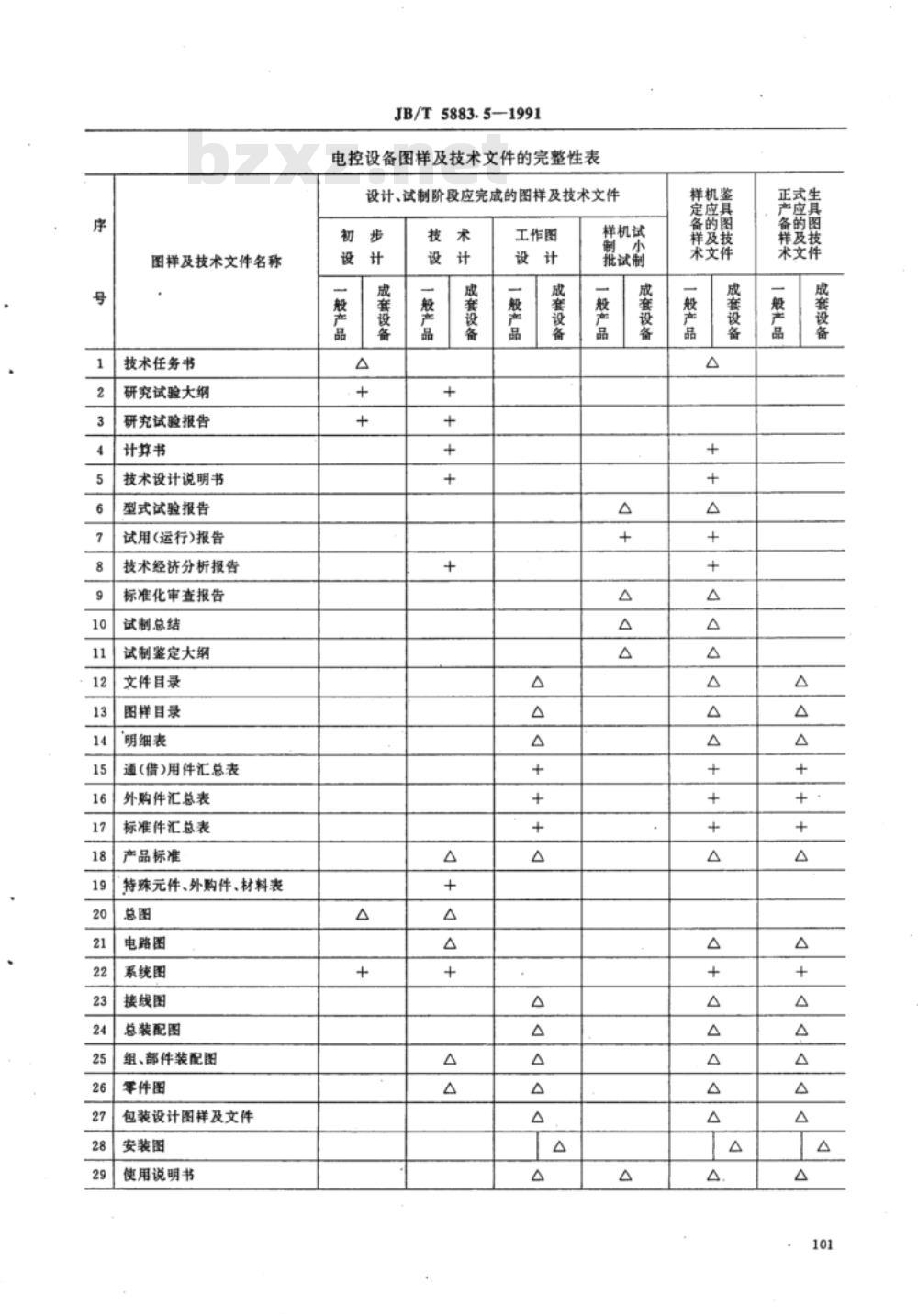

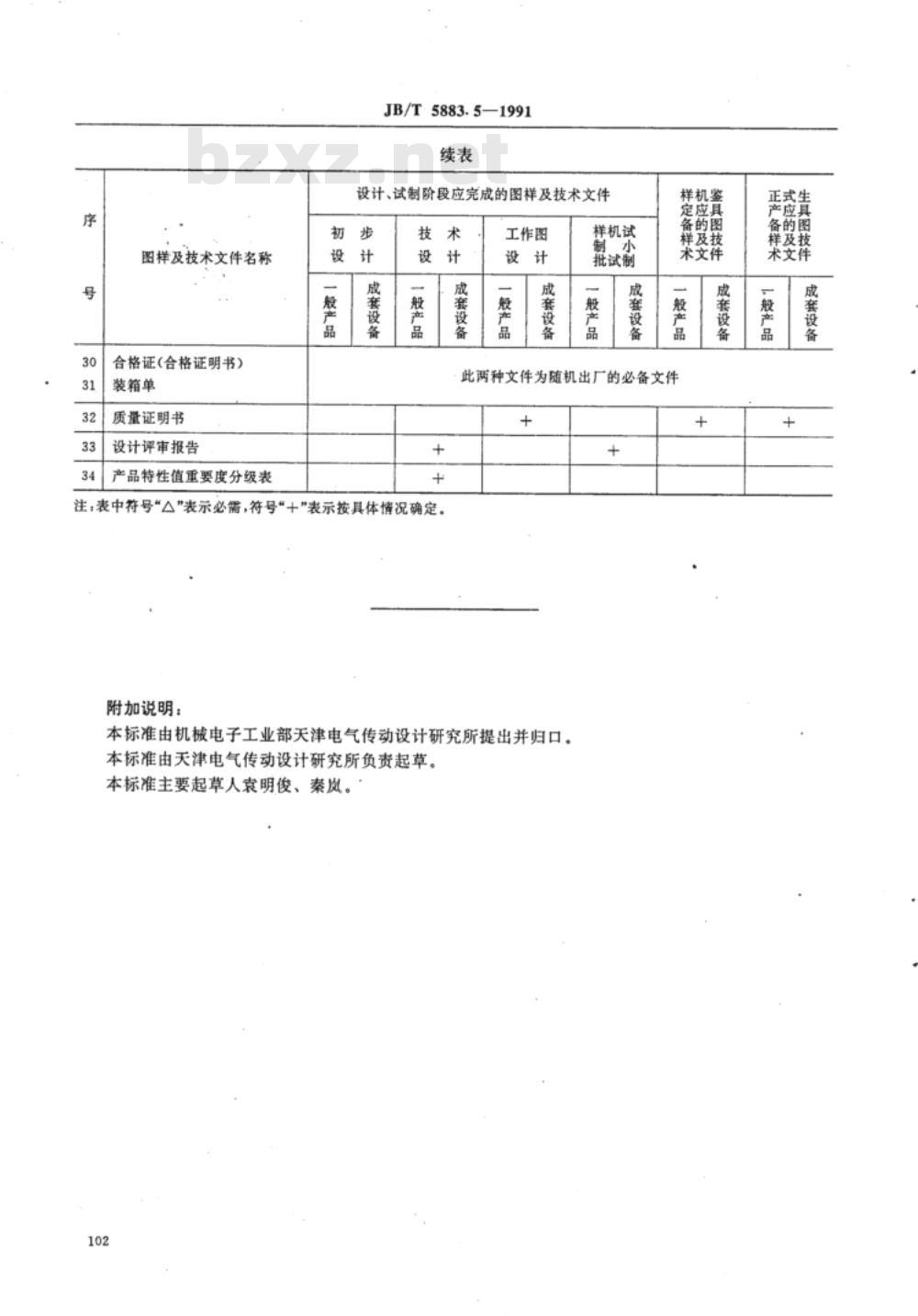

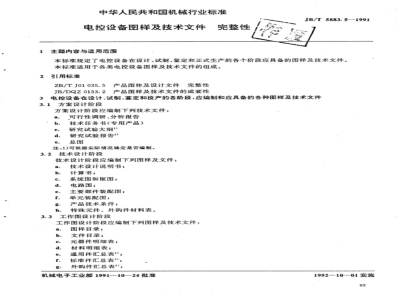

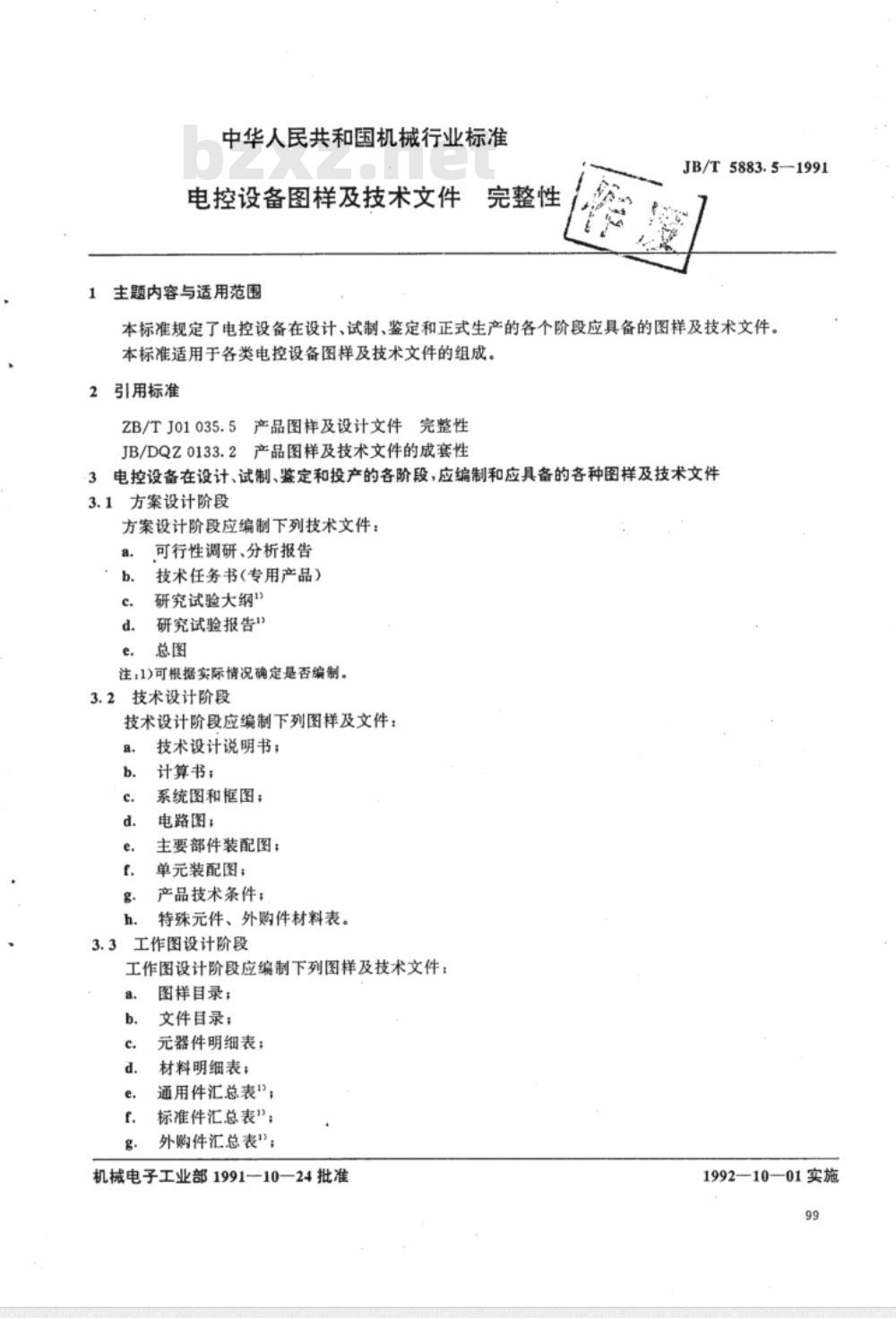

中华人民共和国机械行业标准 电控设备图样及技术文件 1. 主题内容与适用范围 本标准规定了电控设备在设计、试制、鉴定和正式生产的各个阶段应具备的图样及技术文件。本标准适用于各类电控设备图样及技术文件的组成。 2. 引用标准 ZB/TJ01035.5 产品图样及设计文件完整性 JB/DQZ0133.2 产品图样及技术文件的成套性 电控设备在设计、试制、鉴定和投产的各阶段，应编制和应具备的各种图样及技术文件。 3. 各阶段应编制的图样及技术文件 3.1 方案设计阶段 方案设计阶段应编制下列技术文件： a. 可行性调研、分析报告 b. 技术任务书（专用产品） c. 研究试验大纲 d. 研究试验报告 e. 总图 注：可根据实际情况确定是否编制。 3.2 技术设计阶段 技术设计阶段应编制下列图样及文件： a. 技术设计说明书 b. 计算书 c. 系统图和框图 d. 电路图 e. 主要部件装配图 f. 单元装配图 g. 产品技术条件 h. 特殊元件、外购件材料表 3.3 工作图设计阶段 工作图设计阶段应编制下列图样及技术文件： a. 图样目录 b. 文件目录 c. 元器件明细表 d. 材料明细表 e. 通用件汇总表 f. 标准件汇总表 g. 外购件汇总表 h. 试制鉴定大纲 i. 标准化审查报告 j. 总装配图 k. 部件装配图 l. 零件图 m. 安装图 n. 使用说明书 o. 合格证明书 p. 装箱单 q. 备件目录 3.4 样机试制、小批试制阶段 样机试制、小批量试制阶段应编制下列技术文件： a. 型式试验报告 b. 运行报告 c. 技术经济分析报告 d. 试制总结 3.5 样机鉴定 样机鉴定及小批鉴定应具备方案设计、技术设计、工作图设计及样机试制阶段所编制的全部图样及技术文件。 3.6 正式生产 电控设备正式投产时应具备下列图样及技术文件： a. 图样目录 b. 文件目录 c. 元器件明细表 d. 材料明细表 e. 通用件汇总表 f. 外购件汇总表 g. 标准件汇总表 h. 产品技术条件 i. 总装配图 j. 部件（单元）装配图 k. 零件图 l. 电路图 m. 系统图 n. 接线图 o. 包装设计图样及文件 4. 图样及技术文件的完整性 设计、试制阶段应完成的图样及技术文件： 1. 方案设计阶段：一般产品、成套设备 2. 技术设计阶段：一般产品、成套设备 3. 工作图设计阶段：一般产品、成套设备 4. 样机试制、小批试制阶段：一般产品、成套设备 5. 样机鉴定阶段：一般产品、成套设备 6. 正式生产阶段：一般产品、成套设备 5. 表格 设计、试制阶段应完成的图样及技术文件表：包括技术任务书、研究试验报告、型式试验报告、使用说明书等各类文档。
