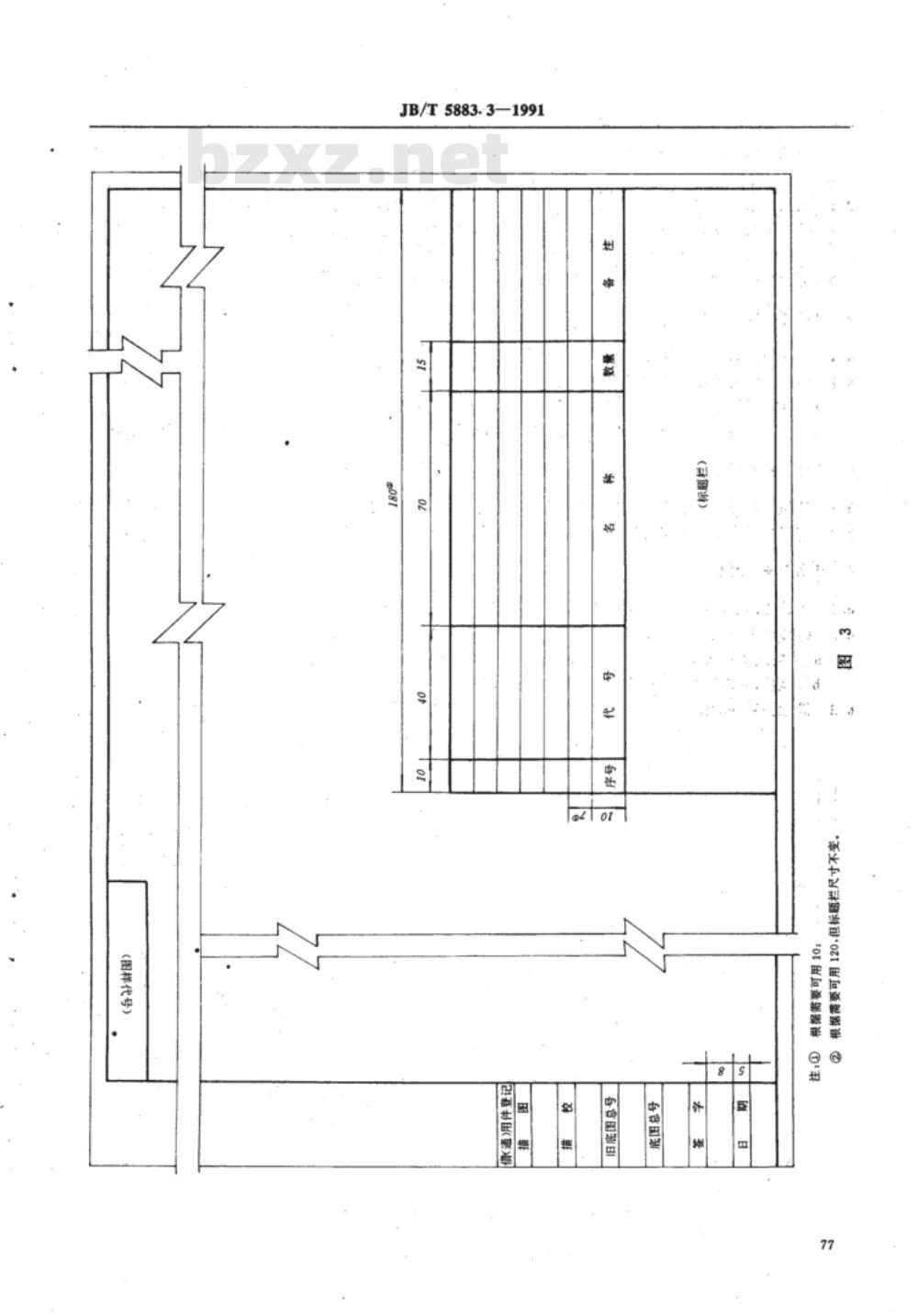

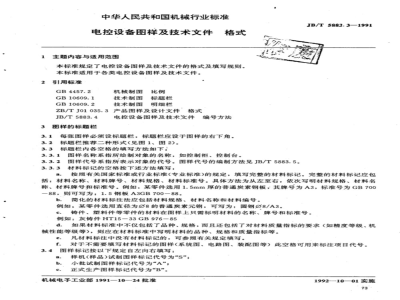

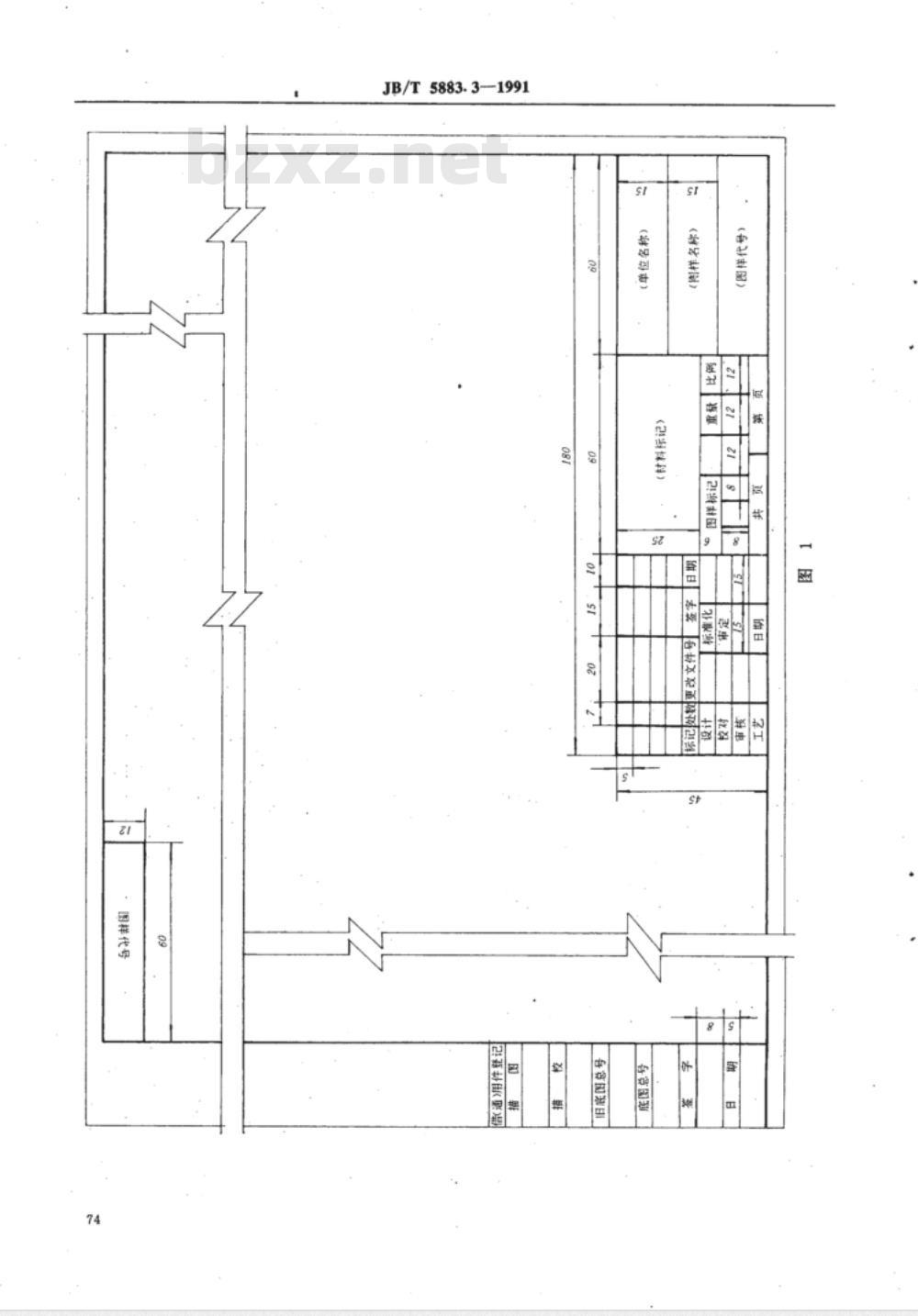

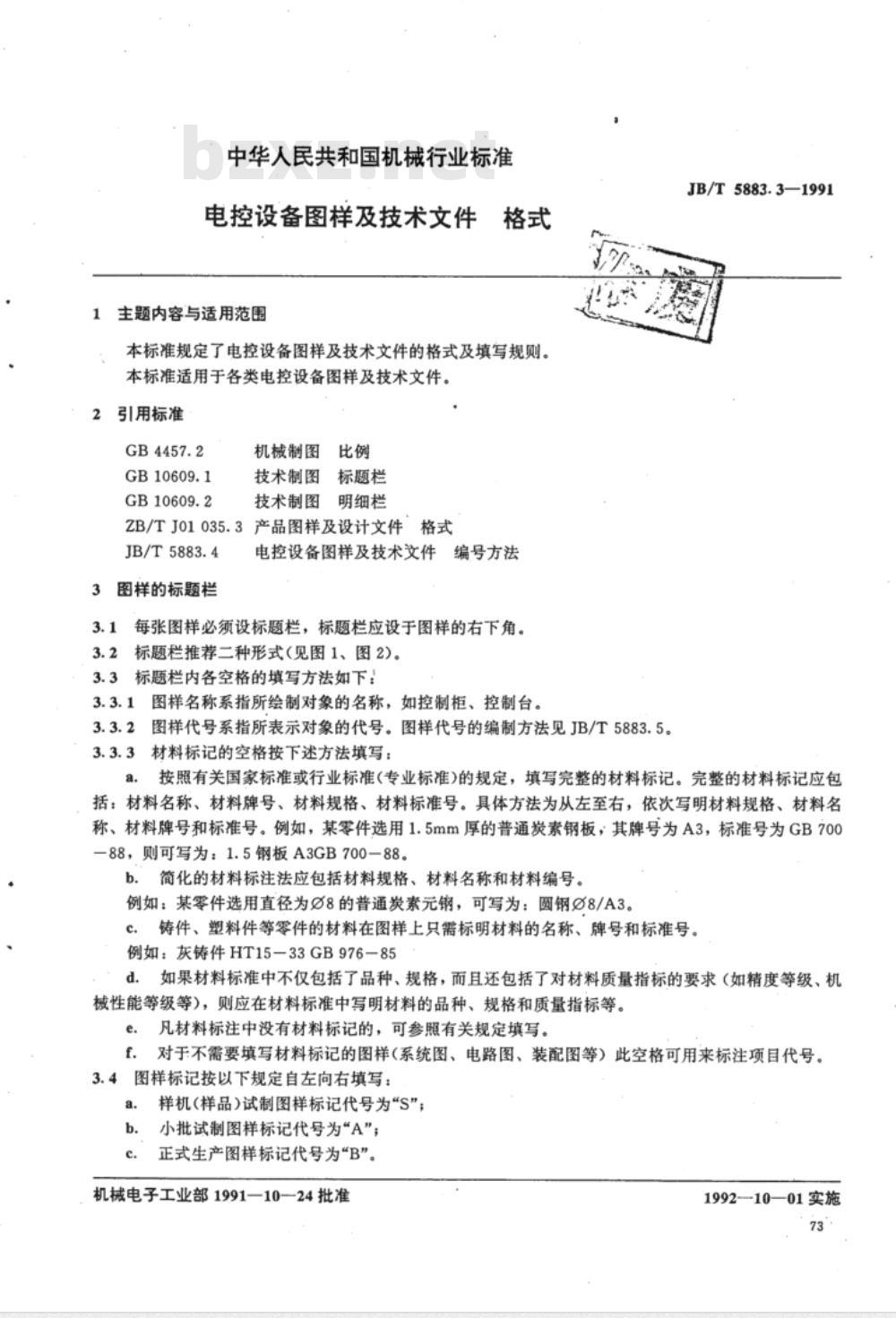

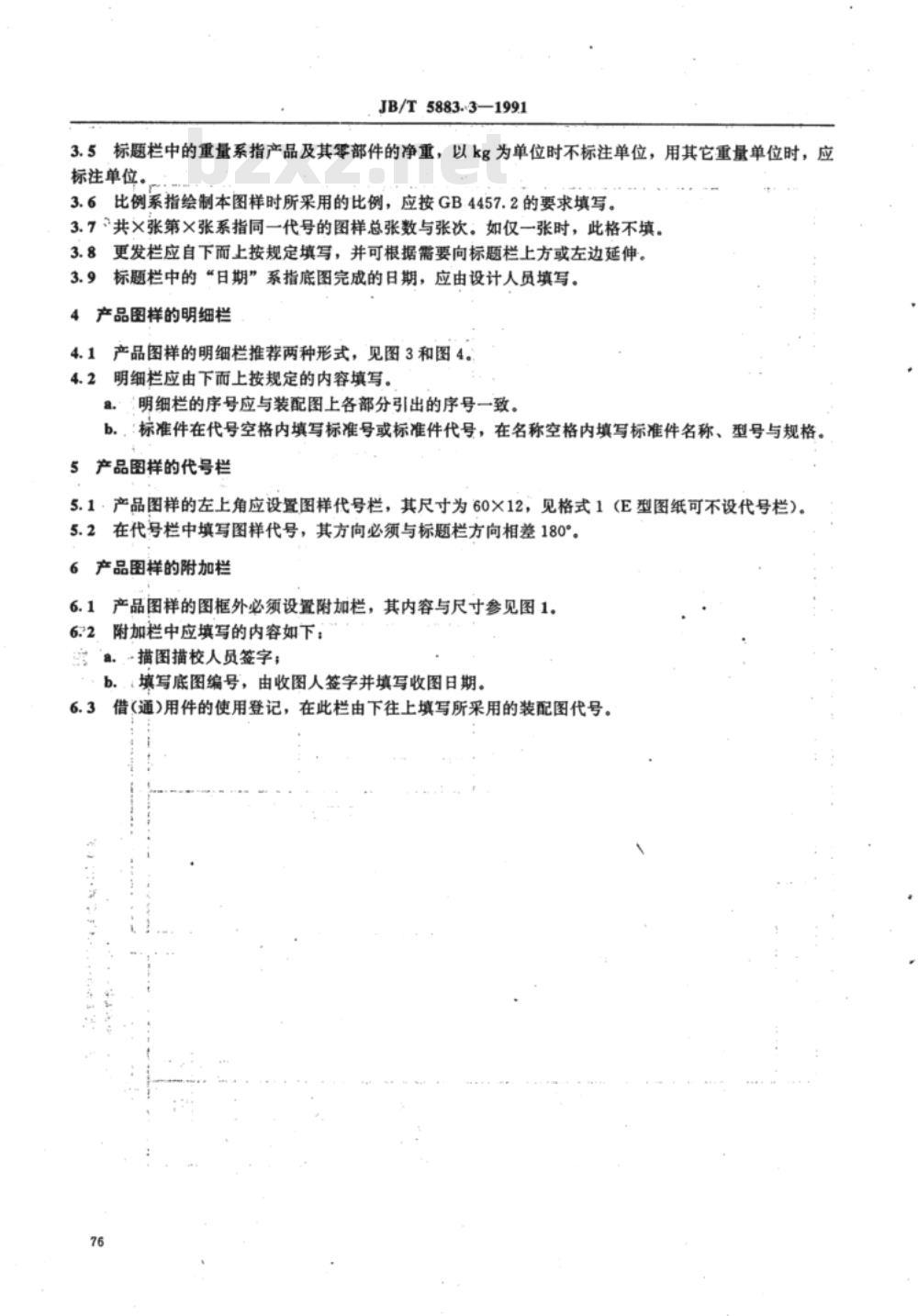

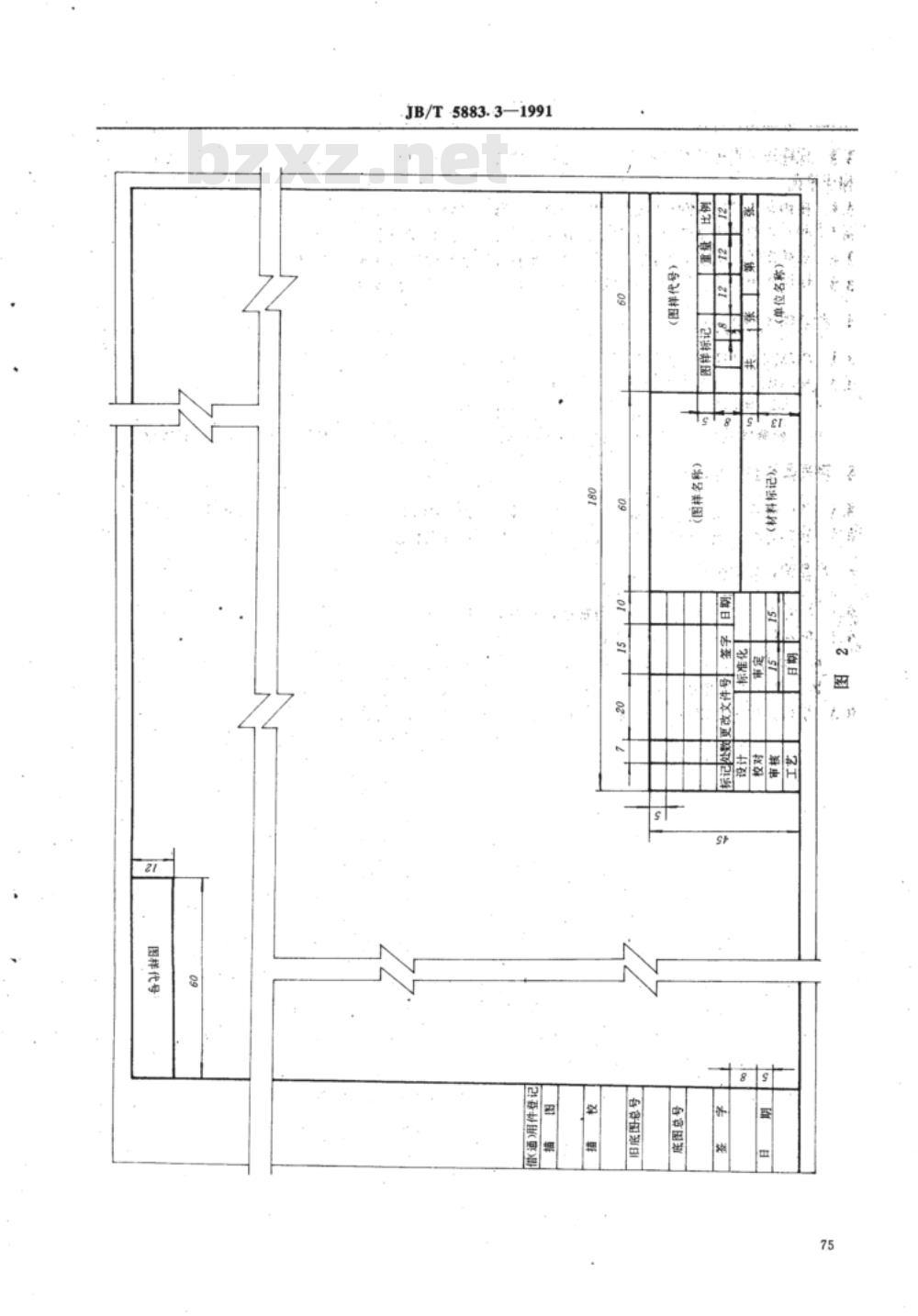

中华人民共和国机械行业标准 电控设备图样及技术文件 1. 主题内容与适用范围 本标准规定了电控设备图样及技术文件的格式及填写规则。本标准适用于各类电控设备图样及技术文件。 2. 引用标准 GB4457.2 GB10609.1 GB10609.2 机械制图比例 技术制图标题栏 技术制图明细栏 ZB/TJ01035.3 产品图样及设计文件格式 JB/T5883.4 3. 图样的标题栏 每张图样必须设标题栏，标题栏应设于图样的右下角。 3.1 标题栏推荐两种形式（见图1、图2）。 3.3 标题栏内各空格的填写方法如下： 3.3.1 图样名称系指所绘制对象的名称，如控制柜、控制台。 3.3.2 图样代号系指所表示对象的代号。图样代号的编制方法见JB/T5883.5。 3.3.3 材料标记的空格按下述方法填写：按照有关国家标准或行业标准（专业标准）的规定，填写完整的材料标记。完整的材料标记应包括：材料名称、材料牌号、材料规格、材料标准号。例如，某零件选用1.5mm厚的普通炭素钢板，其牌号为A3，标准号为GB70088，则可写为：1.5钢板A3GB700-88。 3.4 图样标记按以下规定自左向右填写：样机（样品）试制图样标记代号为“S”；小批试制图样标记代号为“A”；正式生产图样标记代号为“B”。 3.5 标题栏中的重量系指产品及其零部件的净重，以kg为单位时不标注单位，用其它重量单位时，应标注单位。 3.6 比例系指绘制本图样时所采用的比例，应按GB.4457.2的要求填写。 3.7 共×张第×张系指同一代号的图样总张数与张次。如仅一张时，此格不填。 3.8 更发栏应自下而上按规定填写，并可根据需要向标题栏上方或左边延伸。 3.9 标题栏中的“日期”系指底图完成的日期，应由设计人员填写。 4. 产品图样的明细栏 4.1 产品图样的明细栏推荐两种形式，见图3和图4。 4.2 明细栏应由下而上按规定的内容填写。 a. 明细栏的序号应与装配图上各部分引出的序号一致。 b. 标准件在代号空格内填写标准号或标准件代号，在名称空格内填写标准件名称、型号与规格。 5. 产品图样的代号栏 5.1 产品图样的左上角应设置图样代号栏，其尺寸为60X12，见格式1（E型图纸可不设代号栏）。 5.2 在代号栏中填写图样代号，其方向必须与标题栏方向相差180°。 6. 产品图样的附加栏 6.1 产品图样的图框外必须设置附加栏，其内容与尺寸参见图1。 6.2 附加栏中应填写的内容如下：“a. 描图描校人员签字； b. 填写底图编号，由收图人签字并填写收图日期。 6.3 借（通用件的使用登记，在此栏由下往上填写所采用的装配图代号。” 7. 图幅分区 7.1 图幅分区的数目应为偶数，每一分区长度不小于25mm，不大于75mm。 7.2 每个分区内竖边方向用大写拉丁字母，横边方向用阿拉伯数字分别编号。编号的顺序应从与标题栏相对的左上角开始。分区代号用该区域的字母和数字表示，如A1、B3。 8. 技术文件格式 8.1 文件目录的格式和尺寸参照图5。 8.2 图样目录的格式和尺寸参照图5。
