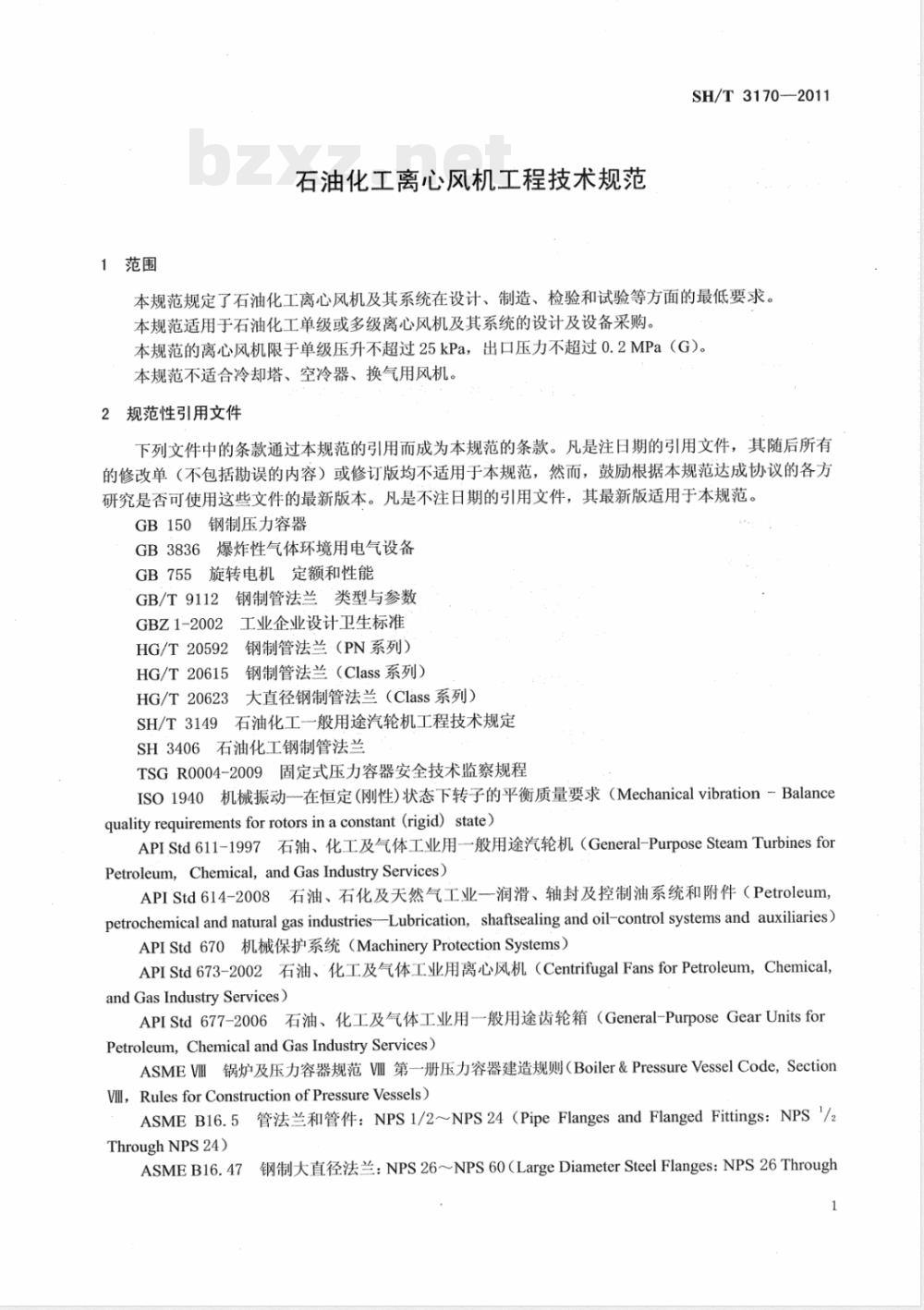

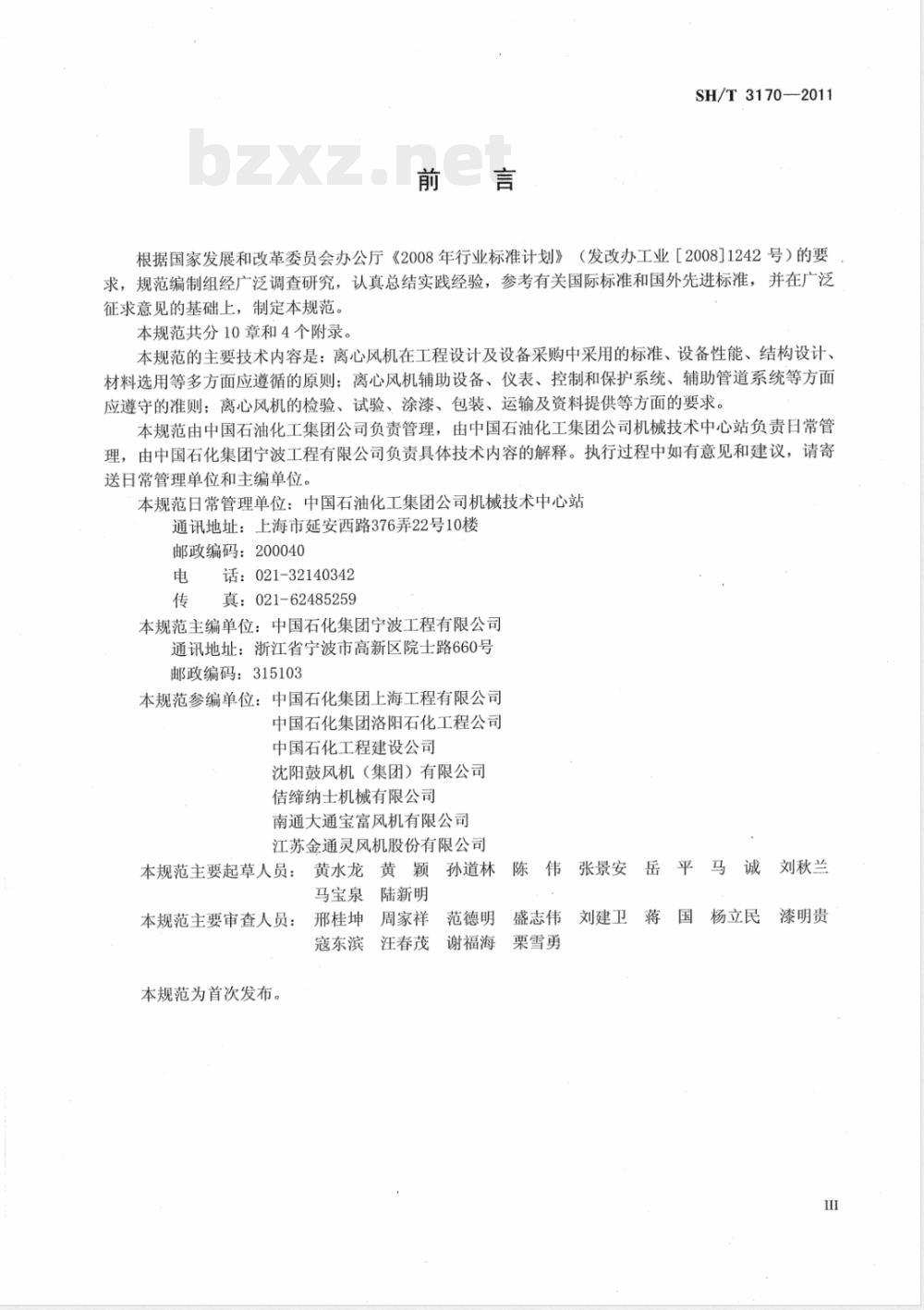

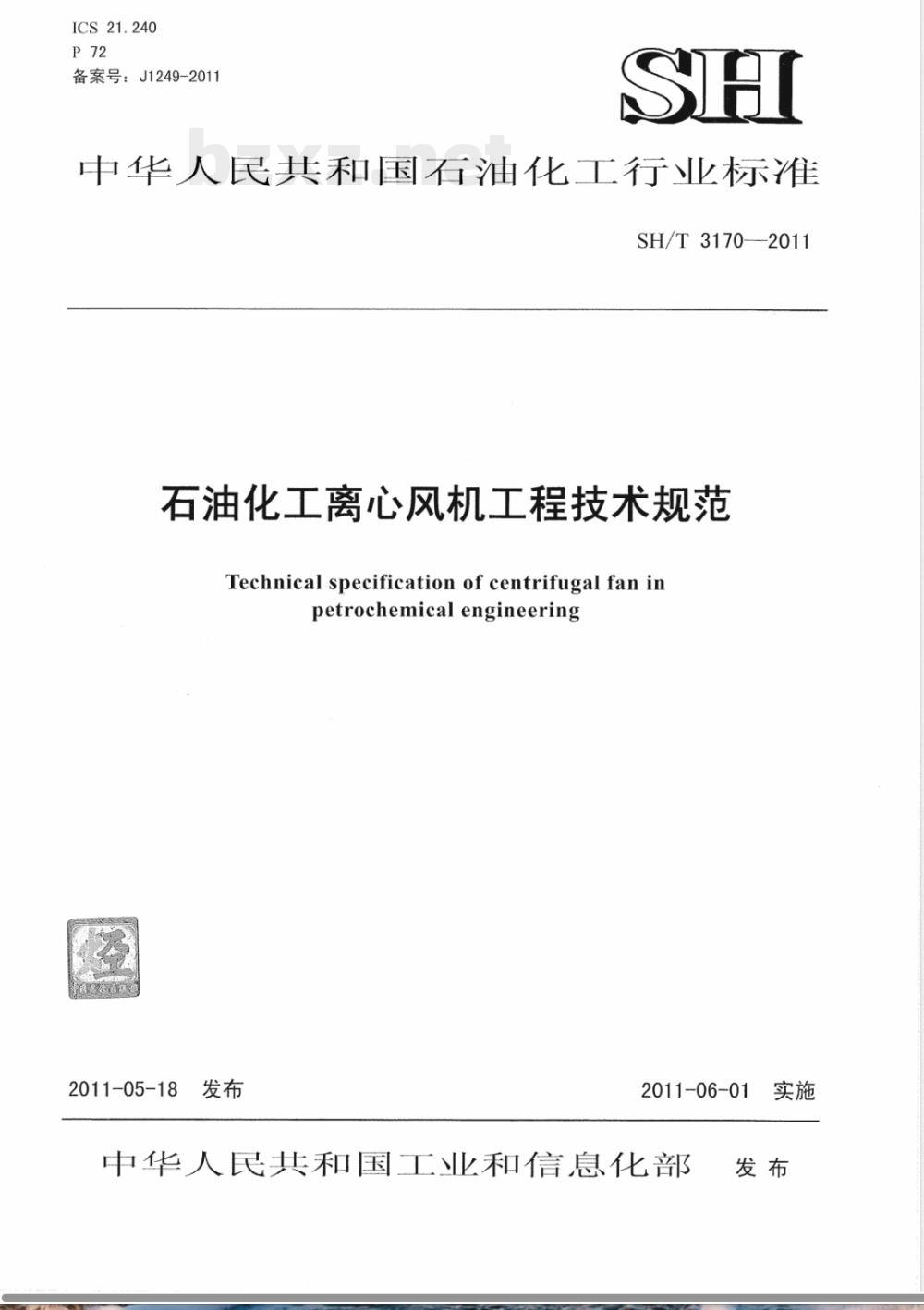

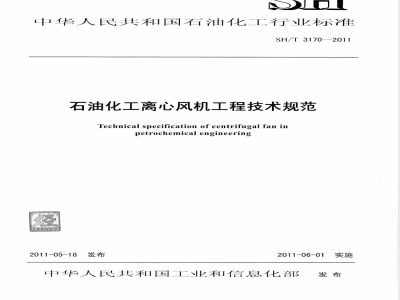

ICS21.240 P 72 备案号：J1249-2011 SH 中华人民共和国石油化工行业标准 SH/T3170-2011 石油化工离心风机工程技术规范 Technical specification of centrifugal fan in petrochemical engineering 2011-05-18 发布 2011-06-01 实施 中华人民共和国工业和信息化部 发布 前言 根据国家发展和改革委员会办公厅《2008年行业标准计划》（发改办工业［2008]1242号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，制定本规范。本规范共分10章和4个附录。 本规范的主要技术内容是：离心风机在工程设计及设备采购中采用的标准、设备性能、结构设计、材料选用等方面应遵循的原则；离心风机辅助设备、仪表、控制和保护系统、辅助管道系统等方面应遵守的准则；离心风机的检验、试验、涂漆、包装、运输及资料提供等方面的要求。 本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司机械技术中心站负责日常管理，由中国石化集团宁波工程有限公司负责具体技术内容的解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。 本规范日常管理单位：中国石油化工集团公司机械技术中心站，通讯地址：上海市延安西路376弄22号10楼，邮政编码：200040，电话：021-32140342，传真：021-62485259。 本规范主编单位：中国石化集团宁波工程有限公司，通讯地址：浙江省宁波市高新区院士路660号，邮政编码：315103。 本规范参编单位：中国石化集团上海工程有限公司、中国石化集团洛阳石化工程公司、中国石化工程建设公司、沈阳鼓风机（集团）有限公司、佶缔纳士机械有限公司、南通大通宝富风机有限公司、江苏金通灵风机股份有限公司。 本规范主要起草人员及审查人员略。 本规范为首次发布。 1 范围 本规范规定了石油化工离心风机及其系统在设计、制造、检验和试验等方面的最低要求。 本规范适用于石油化工单级或多级离心风机及其系统的设计及设备采购。本规范的离心风机限于单级压升不超过25kPa，出口压力不超过0.2MPa（G）。本规范不适用于冷却塔、空冷器、换气用风机。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 GB150 钢制压力容器 GB3836 爆炸性气体环境用电气设备 GB755 旋转电机定额和性能 GB/T9112 钢制管法兰类型与参数 GBZ1-2002 工业企业设计卫生标准 HG/T2 3 术语和定义 （原文未提供完整内容） 4 替代方案 （原文未提供完整内容） 5 基本设计 5.1 一般要求 5.2 壳体 5.3 壳体管口 5.4 转子 5.5 轴封 5.6 动力学 5.7 轴承和轴承座 5.8 润滑 5.9 材料 5.10 噪声 6 辅助设备 6.1 驱动机 6.2 联轴器及护罩 6.3 皮带传动 6.4 底座 6.5 控制和仪表 6.6 管道系统 6.7 进口过滤网 6.8 消声器 6.9 绝热 6.10 盘车系统 6.11 专用工具 7 检验和试验 7.1 通则 7.2 检验 7.3 试验 8 涂漆、标志、包装和运输 8.1 油漆与防锈 8.2 铭牌和转向箭头 8.3 标志 8.4 包装和运输 9 保证 9.1 机械保证 9.2 性能保证 10 卖方的资料 10.1 通则 10.2 报价资料 10.3 合同资料 10.4 计量单位 附录A（资料性附录）离心风机数据表格式 附录B（资料性附录）参考供货范围 附录C（资料性附录）管法兰标准和压力等级对照 附录D（资料性附录）卖方应提供的图纸和资料用词说明
