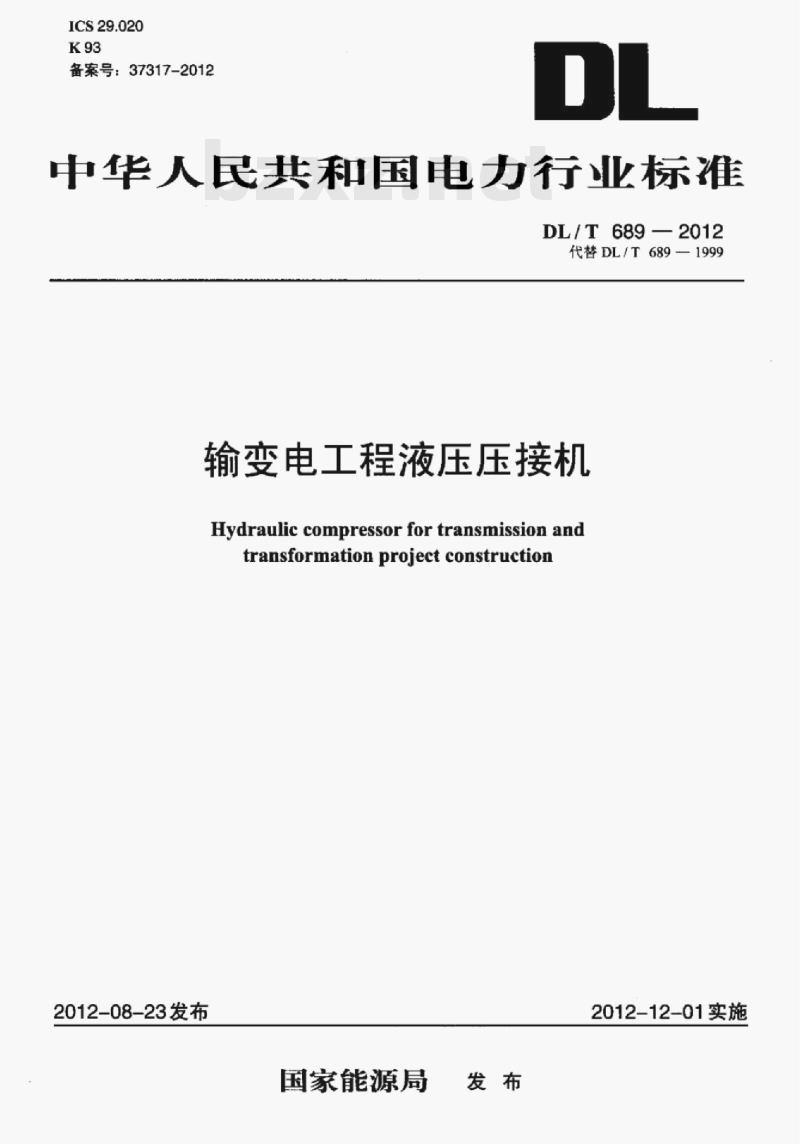

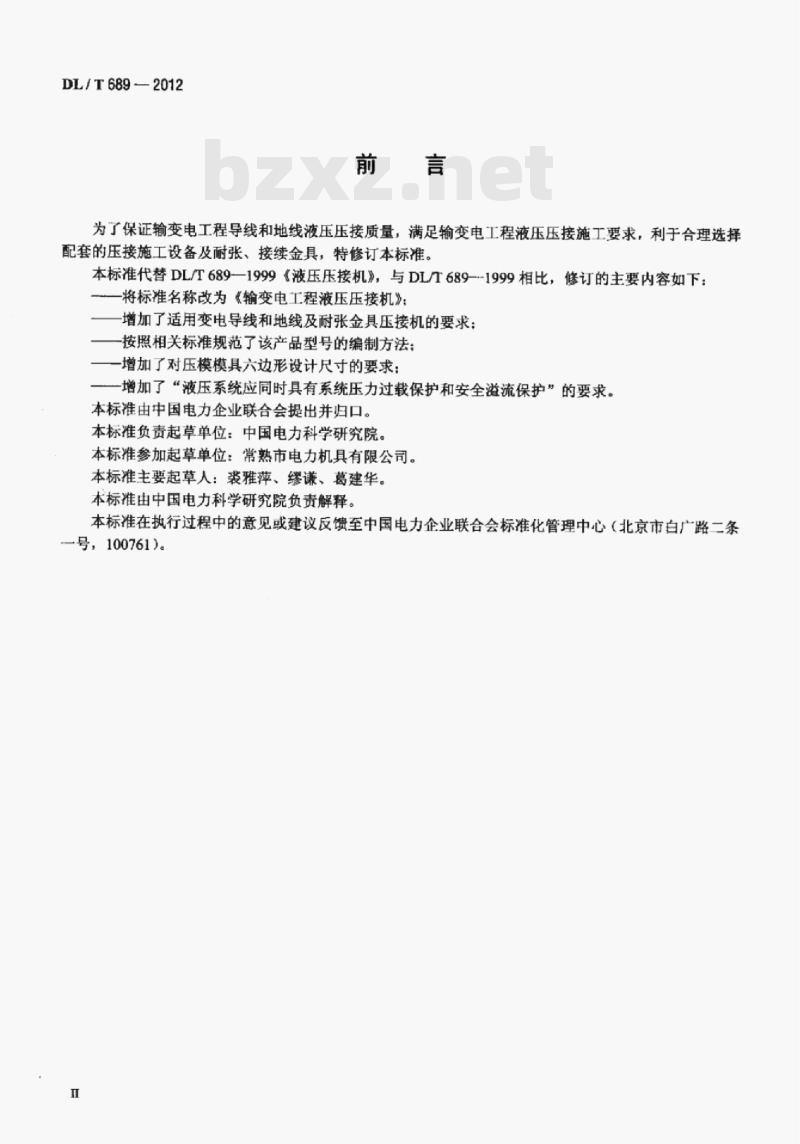

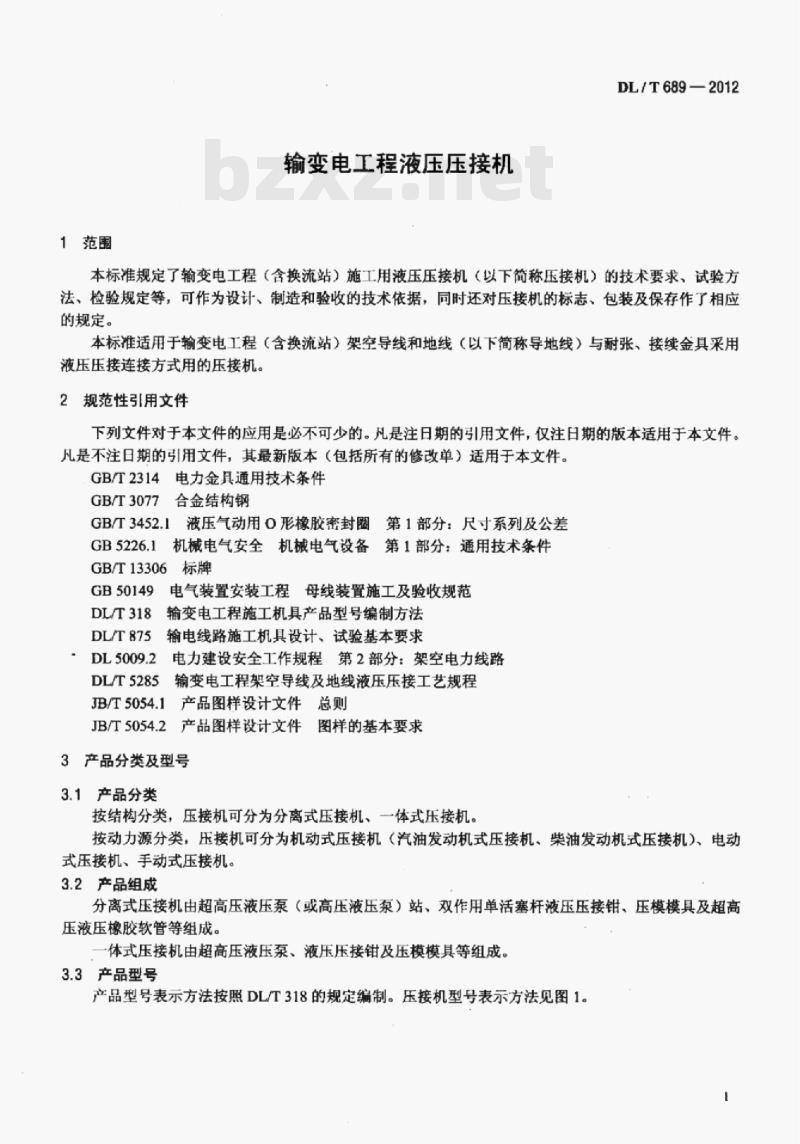

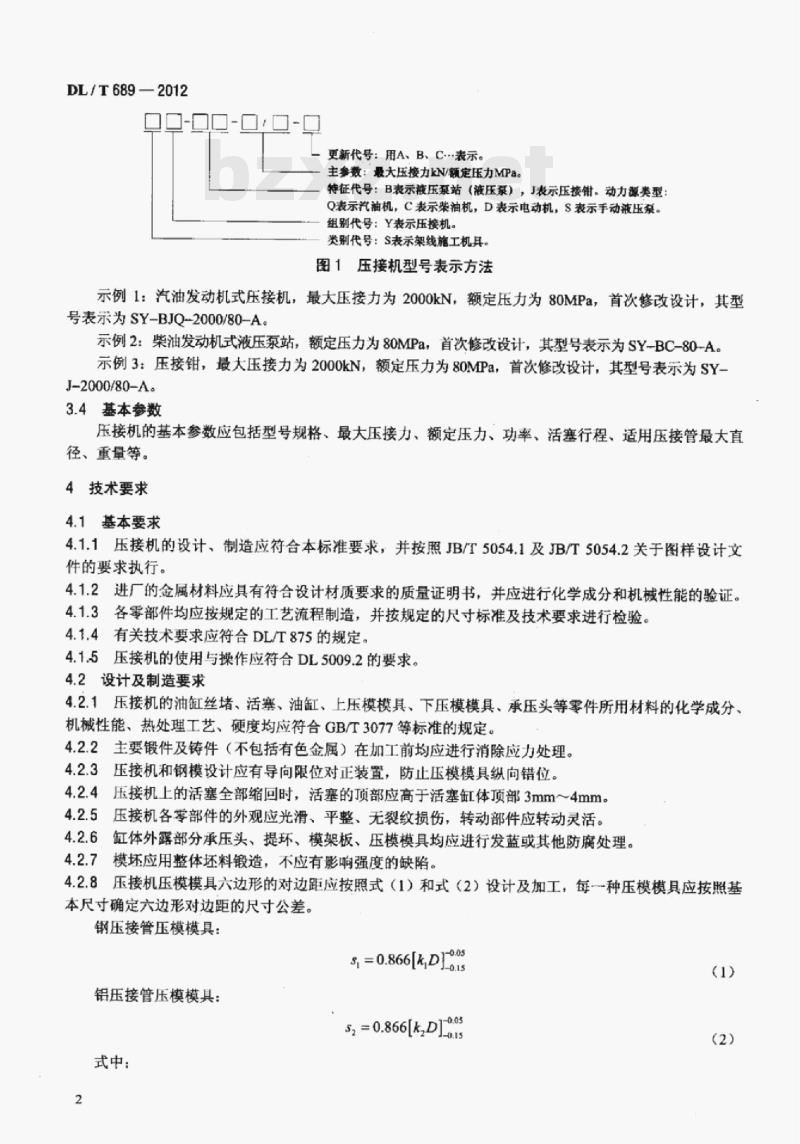

ICS 29.020 K93 备案号：37317-2012 DL 中华人民共和国电力行业标准 DL/T 689—2012 代替 DL/T 689-1999 输变电工程液压压接机 Hydraulic compressor for transmission and transformation project construction 2012-08-23发布 2012-12-01实施 国家能源局 发布 前言 为保证输变电工程导线和地线液压压接质量，满足施工要求，便于合理选择配套压接施工设备及耐张、接续金具，对原标准DL/T 689—1999进行修订。本标准与DL/T 689—1999相比主要变化包括：标准名称改为《输变电工程液压压接机》；增加适用于变电导线、地线及耐张金具压接要求；规范产品型号编制方法；增加压模模具六边形设计尺寸要求；增加液压系统过载保护与安全溢流保护要求。本标准由中国电力企业联合会提出并归口，由中国电力科学研究院负责起草，常熟市电力机具有限公司参加起草。本标准由中国电力科学研究院负责解释。 1 范围 本标准规定了输变电工程（含换流站）施工用液压压接机（以下简称压接机）的技术要求、试验方法、检验规定及标志、包装与保存要求。本标准适用于输变电工程架空导线和地线与耐张、接续金具采用液压压接方式连接所用压接机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 2314 电力金具通用技术条件 GB/T 3077 合金结构钢 GB/T 3452.1 液压气动用O形橡胶密封圈 第1部分：尺寸系列及公差 GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 13306 标牌 GB 50149 电气装置安装工程母线装置施工及验收规范 DL/T 318 输变电工程施工机具产品型号编制方法 DL/T 875 输电线路施工机具设计、试验基本要求 DL 5009.2 电力建设安全工作规程 第2部分：架空电力线路 DL/T 5285 输变电工程架空导线及地线液压压接工艺规程 JB/T 5054.1 产品图样设计文件总则 JB/T 5054.2 产品图样设计文件 图样基本要求 3 产品分类及型号 3.1 产品分类 压接机按结构分为分离式压接机和一体式压接机；按动力源分为机动式（汽油机、柴油机）、电动式及手动式。 3.2 产品组成 分离式压接机由超高压液压泵站、双作用单活塞杆液压压接钳、压模模具及超高压液压软管等组成。一体式压接机由超高压液压泵、液压压接钳及压模模具等组成。 3.3 产品型号 产品型号按DL/T 318规定编制，表示方法见图1。压接机型号由类别代号、组别代号、动力源类型、特征代号及主参数组成，并可附更新代号（A、B、C）。示例包括汽油机压接机、柴油机液压泵站及压接钳等型号表示方法。 3.4 基本参数 压接机基本参数包括型号规格、最大压接力、额定压力、功率、活塞行程、适用压接管最大直径及整机重量等。
