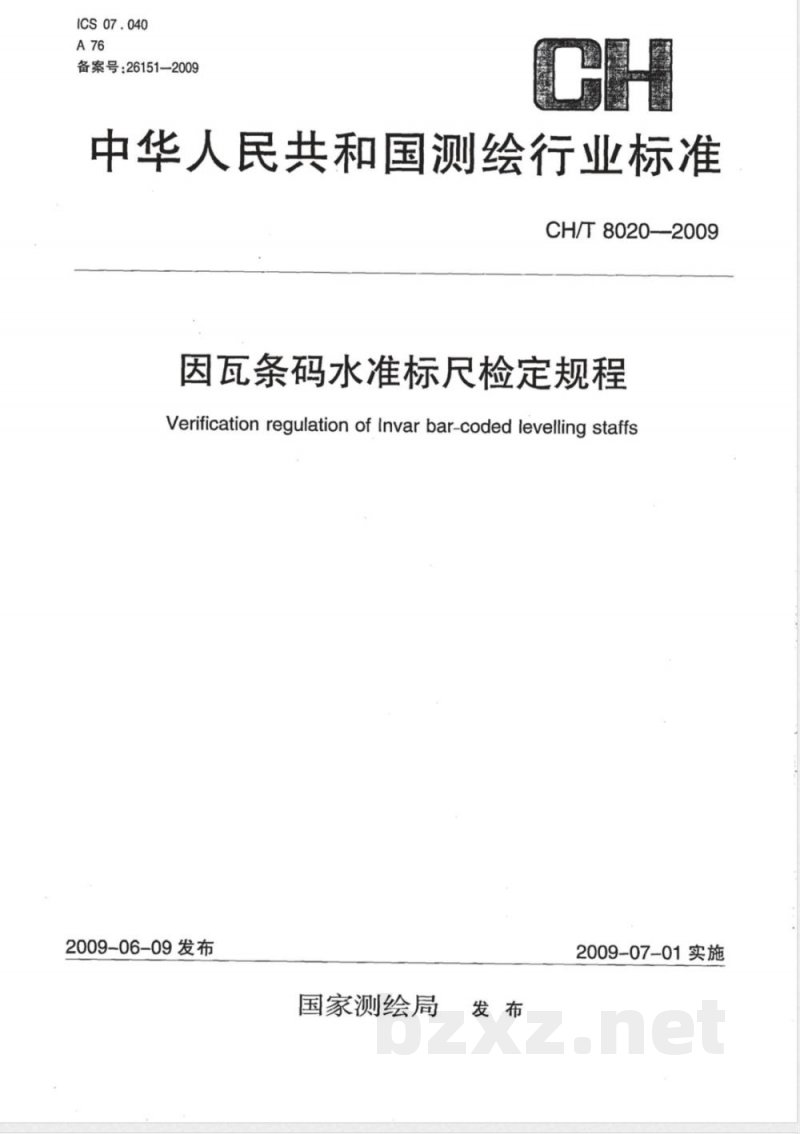

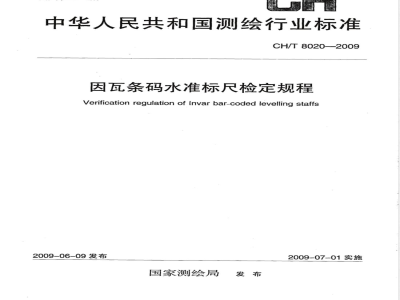

ICS07.040
备案号：26151-2009
中华人民共和国测绘行业标准
CH/T 8020——2009
因瓦条码水准标尺检定规程
Verification regulation of Invar bar-coded levelling staffs2009-06-09发布
国家测绘局
2009-07-01实施

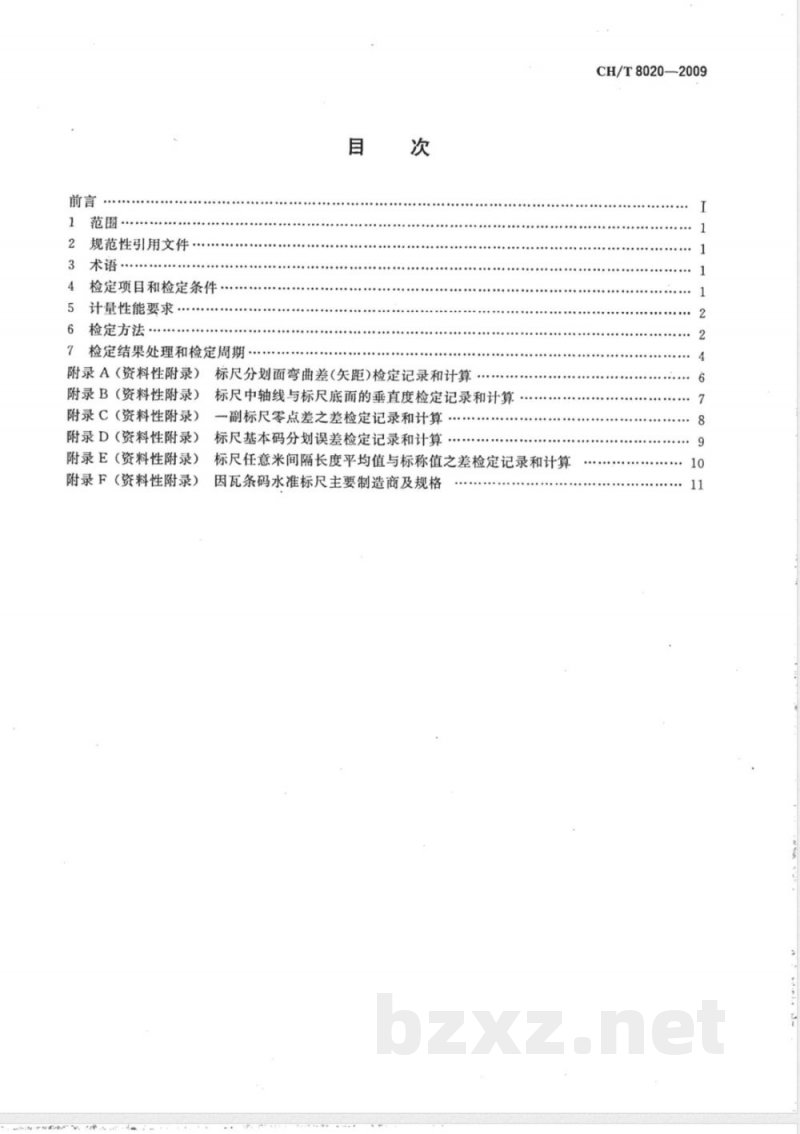

规范性引用文件·
检定项目和检定条件·
计量性能要求
检定方法
检定结果处理和检定周期·
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
附录E（资料性附录）
附录F（资料性附录）
标尺分划面弯曲差(矢距)检定记录和计算标尺中轴线与标尺底面的垂直度检定记录和计算一副标尺零点差之差检定记录和计算标尺基本码分划误差检定记录和计算标尺任意米间隔长度平均值与标称值之差检定记录和计算因瓦条码水准标尺主要制造商及规格CH/T8020—2009

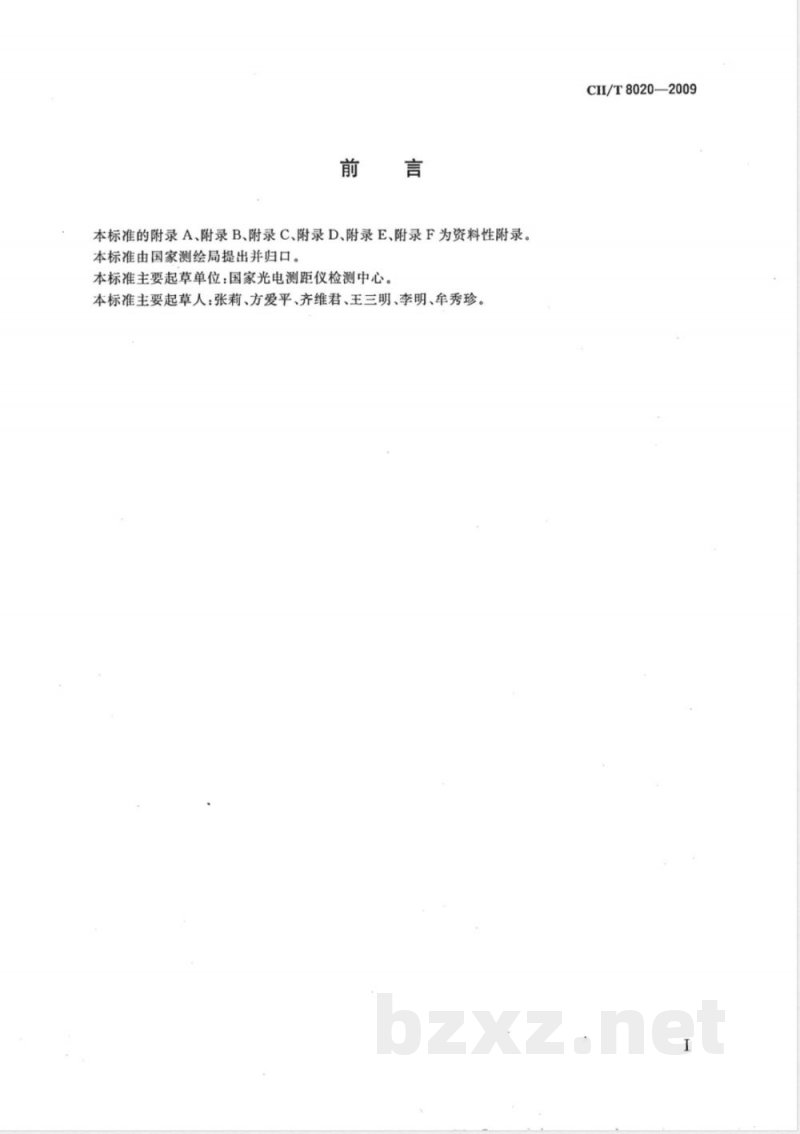

本标准的附录A、附录B、附录C、附录D、附录E、附录F为资料性附录。本标准由国家测绘局提出并归口。本标准主要起草单位：国家光电测距仪检测中心。本标准主要起草人：张莉、方爱平、齐维君、王三明、李明、牟秀珍。CII/T8020—2009

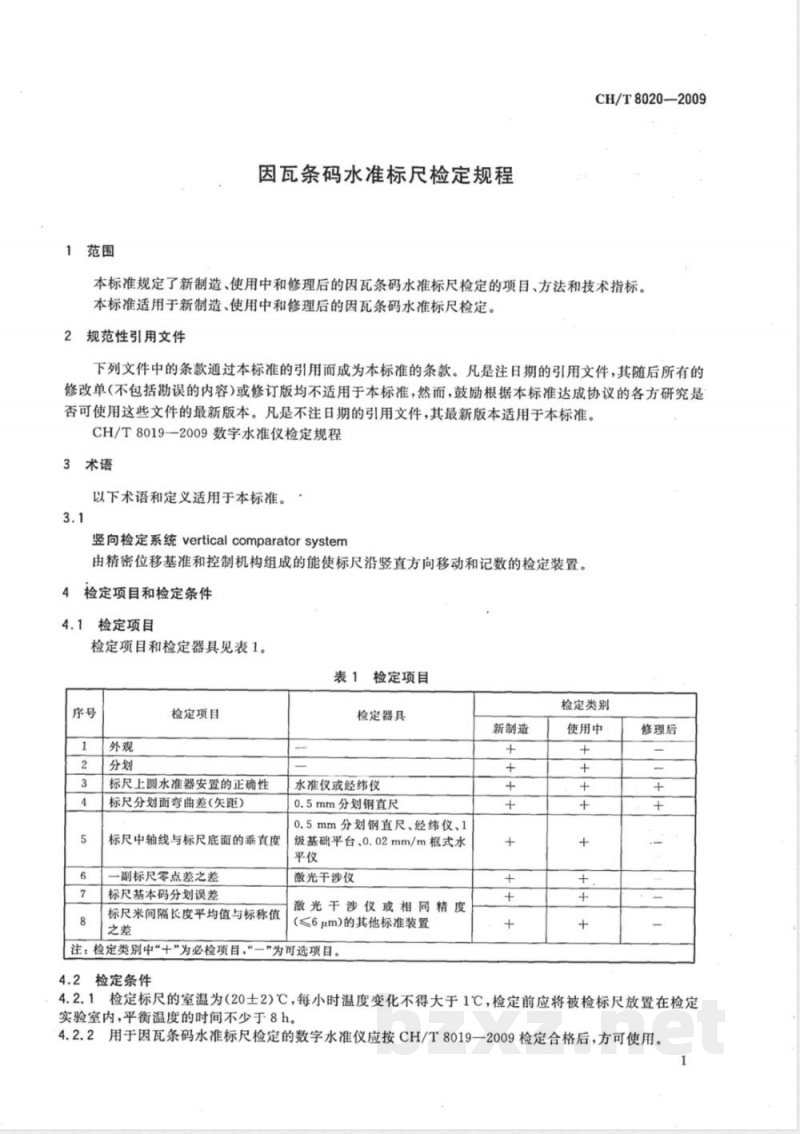

1范围
因瓦条码水准标尺检定规程
CH/T8020—2009
本标准规定了新制造、使用中和修理后的因瓦条码水准标尺检定的项目、方法和技术指标。本标准适用于新制造、使用中和修理后的因瓦条码水准标尺检定。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CH/T8019—2009数字水准仪检定规程3术语
以下术语和定义适用于本标准。3.1
竖向检定系统verticalcomparatorsystem由精密位移基准和控制机构组成的能使标尺沿竖直方向移动和记数的检定装置。检定项目和检定条件
4.1检定项目
检定项目和检定器具见表1。
检定项目
检定项目
标尺上圆水准器安置的正确性
标尺分划面弯曲差(矢距)
标尺中轴线与标尺底面的垂直度一副标尺零点差之差
标尺基本码分划误差
标尺米间隔长度平均值与标称值之差bZxz.net
检定器具
水准仪或经纬仪
0.5mm分划钢直尺
0.5mm分划钢直尺、经纬仪、1
级基础平台、0.02mm/m框式水
激光干涉仪
激光干涉仪或相同精度
(≤6μm)的其他标准装置
注：检定类别中“十”为必检项目，“二”为可选项目。4.2检定条件
新制造
检定类别
使用中
修理后
4.2.1检定标尺的室温为（20士2)℃，每小时温度变化不得大于1℃，检定前应将被检标尺放置在检定实验室内，平衡温度的时间不少于8h。4.2.2用于因瓦条码水准标尺检定的数字水准仪应按CH/T8019一2009检定合格后，方可使用。CH/T8020—2009

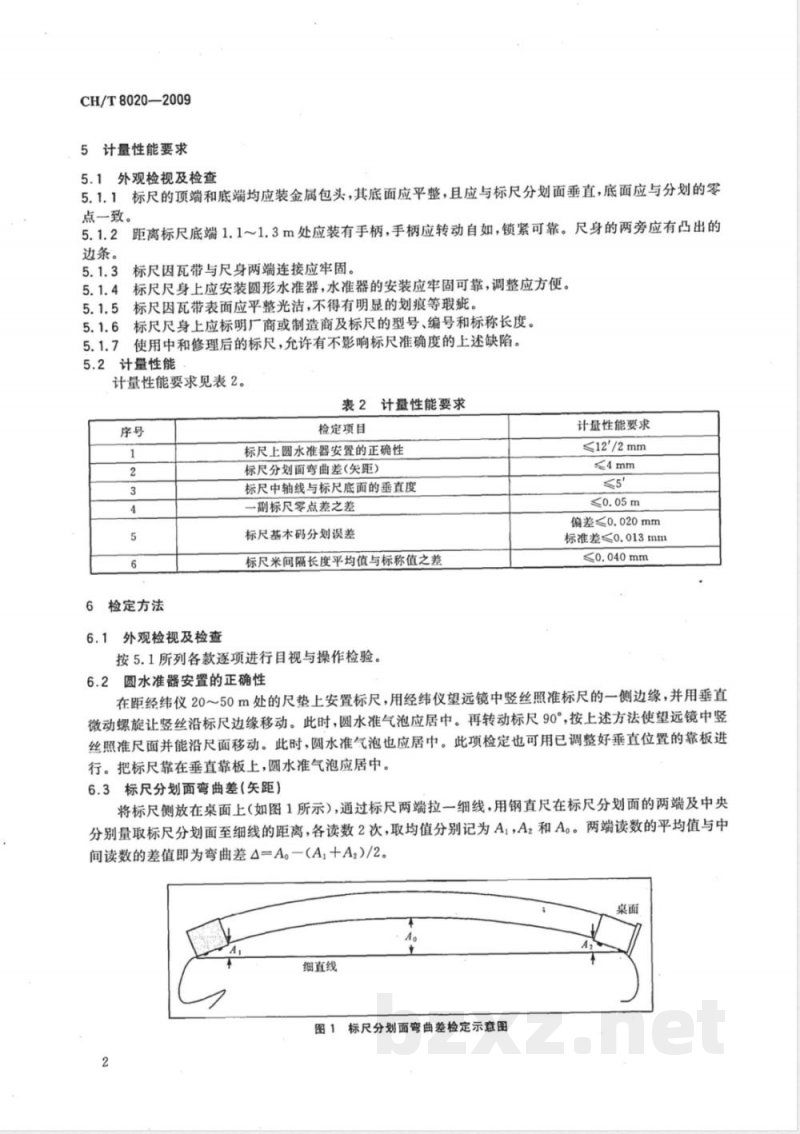

5计量性能要求
5.1外观检视及检查
5.1.1标尺的项端和底端均应装金属包头，其底面应平整，且应与标尺分划面垂直，底面应与分划的零点一致。
5.1.2距离标尺底端1.1～1.3m处应装有手柄，手柄应转动自如，锁紧可靠。尺身的两旁应有凸出的边条。
标尺因瓦带与尺身两端连接应牢固。5.1.3
5.1.4标尺尺身上应安装圆形水准器，水准器的安装应牢固可靠，调整应方便。5.1.5标尺因瓦带表面应平整光洁，不得有明显的划痕等瑕疵。5.1.6标尺尺身上应标明厂商或制造商及标尺的型号、编号和标称长度。5.1.7使用中和修理后的标尺，允许有不影响标尺准确度的上述缺陷。5.2计量性能
计量性能要求见表2。
表2计量性能要求
6检定方法
外观检视及检查
检定项目
标尺上圆水准器安置的正确性
标尺分划面弯曲差(矢距)
标尺中轴线与标尺底面的垂直度一副标尺零点差之差
标尺基本码分划误差
标尺米间隔长度平均值与标称值之差按5.1所列各款逐项进行目视与操作检验。计量性能要求
≤12'/2mm
≤4mm
偏差≤0.020mm
标准差≤0.013mm
≤0.040mm
6.2圆水准器安置的正确性
在距经纬仪20～50m处的尺垫上安置标尺，用经纬仪望远镜中竖丝照准标尺的一侧边缘，并用垂直微动螺旋让竖丝沿标尺边缘移动。此时，圆水准气泡应居中。再转动标尺90°，按上述方法使望远镜中竖丝照准尺面并能沿尺面移动。此时，圆水准气泡也应居中。此项检定也可用已调整好垂直位置的靠板进行。把标尺靠在垂直靠板上，圆水准气泡应居中。6.3标尺分划面弯曲差（失距）
将标尺侧放在桌面上（如图1所示），通过标尺两端拉一细线，用钢直尺在标尺分划面的两端及中央分别量取标尺分划面至细线的距离，各读数2次，取均值分别记为A1，A2和A。。两端读数的平均值与中间读数的差值即为弯曲差△=A。一（A，十A2)/2。桌面
细直线
图1标尺分划面弯曲差检定示意图2
标尺分划面弯曲差(矢距)检定记录和计算见附录A。标尺中轴线与标尺底面的垂直度6.4
CH/T8020--2009
用框式水平仪将基础平台整平，在距基础平台5～10m处安置经纬仪，用钢直尺标出标尺因瓦带两端的中心位置A和B（如图2所示）。在基础平台上放置标尺，用经纬仪照准因瓦尺带上端的中心点A，纵向转动望远镜，标示出望远镜十字丝在尺带下端的位置A'。用钢直尺量取A'点和B点之间的水平距离，其与A，B两点间垂直距离之比即为标尺中轴线与标尺底面的垂直度。分别使用经纬仪正、倒镜位置以相同的方法观测一次并取均值，再偏转标尺90°，重复上述操作。取标尺两个放置方向上的计算值的较大值作为检定结果。计算方法见式(1)。
PvDABP
式中：
SAB—A'点和B点之间的水平距离，单位为毫米(mm)；DAn—A点和B点之间垂直距离，单位为毫米（mm)；p—3437.75()/rad。
标尺中轴线与标尺底面的垂直度检定记录和计算见附录B。
6.5一副标尺零点差之差
尺带上端中点A
经纬仪
4点的垂直投影A\
尺带下端中点B
1级基础平台
标尺中轴线与标尺底面垂直度检测示意图
检定在图3所示的由双频激光干涉仪、导轨、标尺尺槽、带有光学显微镜的可移动工作台和可移动棱镜等构成的专用检定装置上进行。在检定装置上的尺槽内安置标尺，用光学显微镜瞄准检定装置上的参考零位，激光干涉仪计数置零；在标尺上任选定三个被测条码，然后移动工作台，使光学显微镜依次瞄准被选条码分划的同向边缘，记录激光干涉仪的测量数据，移动工作台使激光干涉仪回到参考零位，记录归零差；归零差应不大于0.010mm，否则所测数据无效，须重测。双频激光干涉仪
参考零位
可移动梭镜
光学显微镜
标尺尺槽
图3一幅标尺零点差之差检定示意图在该检定装置上安置一副标尺中的另一根标尺，在标尺上选定与上一根标尺相同的条码，重复上述操作。计算一副标尺相同条码观测数据的差值，取三个差值的均值作为检定结果。一副标尺零点差之差检定记录和计算见附录C。6.6标尺基本码分划误差、标尺米间隔长度平均值与标称值之差6.6.1检测装置
检定应在由激光干涉仪、导向装置、驱动和传动装置等构成的竖向检定系统（或标准差不低于6μm的其他装置)上进行，检测过程分为数据采集和处理两部分。3
CH/T8020-—2009
6.6.2数据采集
使激光下涉仪预热至少30min，将标尺安置在导轨上的尺槽内。将起始位置调整到距标尺底部约0.20~0.30m某一分划的下边缘。启动检定系统，标尺匀速移动，标尺条码影像经由CCD影像传感器逐顿采集至计算机，激光位移量和温度地实时传输至计算机。标尺移动1.60～2.60m之后，数据采集结束，标尺回到起点。6.6.3数据处理
a）标尺基本码分划误差。
对采集的标尺条码分划影像数据进行处理后得到标尺条码分划的位置l.（t=1，2，3，）。设在，中无重复地找出了n个基本码宽的条码分划1：，则=121
A.=max( [1,-da. /)
式中：
基本码宽均值，单位为毫米（mm）；第i个基本码宽单位mm，(i=1,2，3，，n）；l
l.一第t个条码分划位置值，单位为毫米（mm)；A——-基本码分划偏差，单位为毫米(mm)；da基本码宽标称值，单位为毫米（mm)；Go
基本码分划标准差，单位为毫米（mm）。标尺基本码分划误差检定记录和计算见表D。b）标尺任意米间隔长度平均值与标称值之差。设在l.中找出了n个米间隔长度观测值M；，则1
(M, -)2
式中：
y—米间隔长度平均值，单位为毫米(mm)；M.
一第i个米间隔长度观测值，单位为毫米（mm)；一米间隔长度标准差，单位为毫米（mm)；6m——米间隔长度平均值与标称值之差，单位为毫米（mm)；y——米间隔长度标称值，单位为毫米(mm)。标尺任意米间隔长度平均值与标称值之差检定记录和计算见附录E。检定结果处理和检定周期
检定结果处理
经检定符合本标准要求的因瓦条码水准标尺应出具检定证书。不符合本标准要求的应出具检定结4
果通知书，并注明不合格项目。7.2检定周期
因瓦条码水准标尺的检定周期，一般不超过一年。CH/T8020—2009
CH/T8020—2009
附录A
(资料性附录）
标尺分划面弯曲差(矢距)检定记录和计算标尺分划面弯曲差(矢距)检定记录和计算见表A.1。表A.1
检测：
读数A,/mm
读数A2/mm
读数Ao/mm
标尺分划面弯曲差（矢距)检定记录和计算检查：
观测值
标尺分划面弯曲差：△=A。-（A，十A2）/2=3.5-1.875=1.625（mm）日期：
附录B
（资料性附录）
标尺中轴线与标尺底面的垂直度检定记录和计算标尺中轴线与标尺底面的垂直度检定记录和计算见表B.1。表B.1标尺中轴线与标尺底面的垂直度检定记录和计算检测：
标尺尺面方向
经纬仪度盘位置
钢直尺量测值/mm
A'，B两点水平距离均值SA%/mm
A，B两点垂直距离DAs/mm
标尺中轴线与标尺底面的垂直度/(')SB
垂直度/()
检查：
正对水准仪
日期：
5×3437.75~3.4(）
CH/T8020—2009
偏转90°
×3437.75~3.6()
CH/T8020—2009
附录C
(资料性附录）
一副标尺零点差之差检定记录和计算一副标尺零点差之差检定记录和计算见表C.1。表C.1一副标尺零点差之差检定记录和计算检测：
条码1
条码2
条码3
检查：
标尺编号No：14924
日期：
标尺编号No:14925
双频激光观测值/mm
一副标尺零点差之差：一0.012mm8
差值/mm
