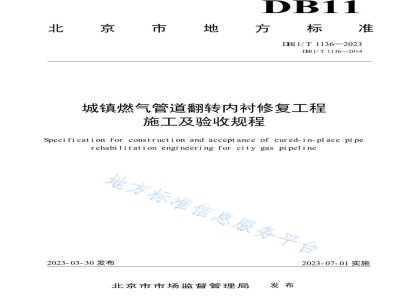

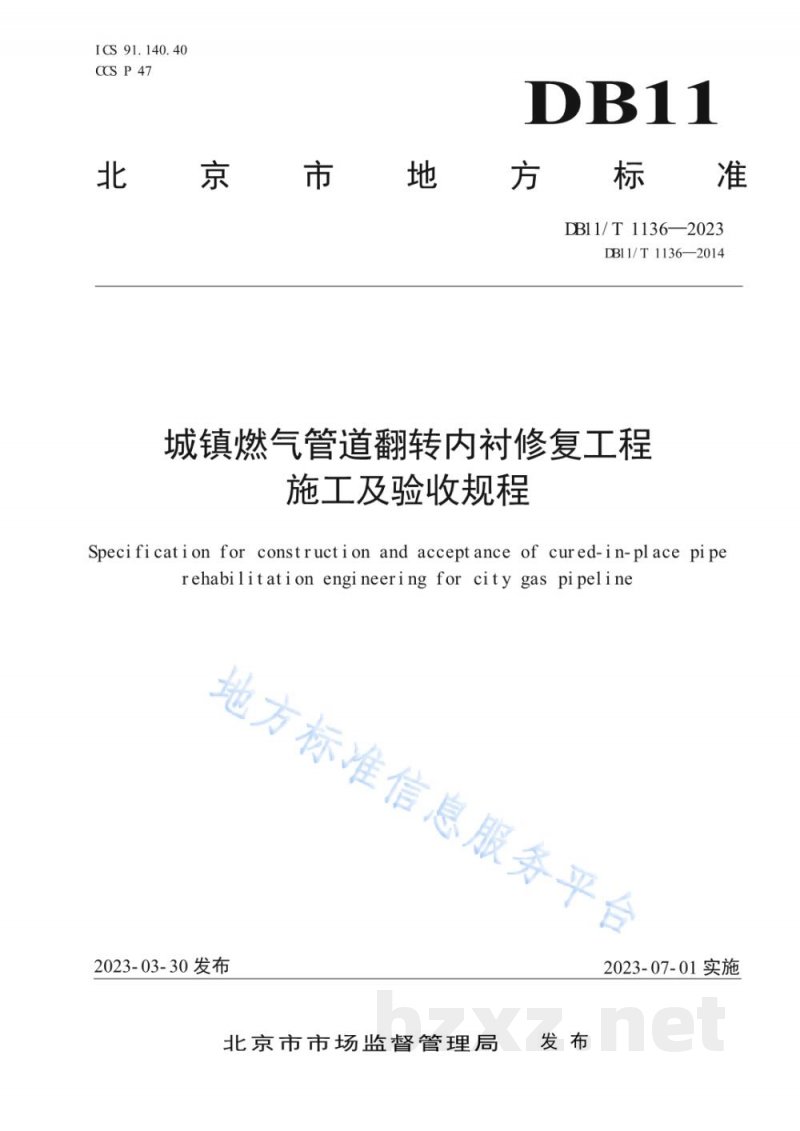

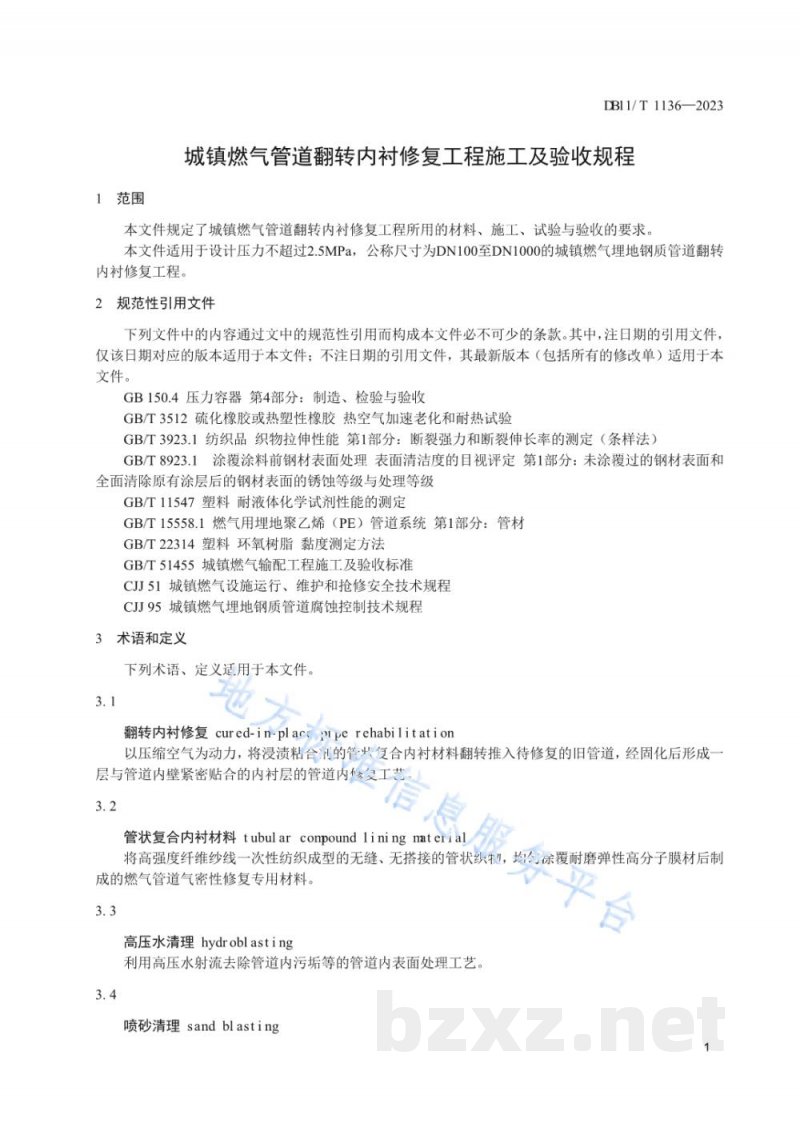

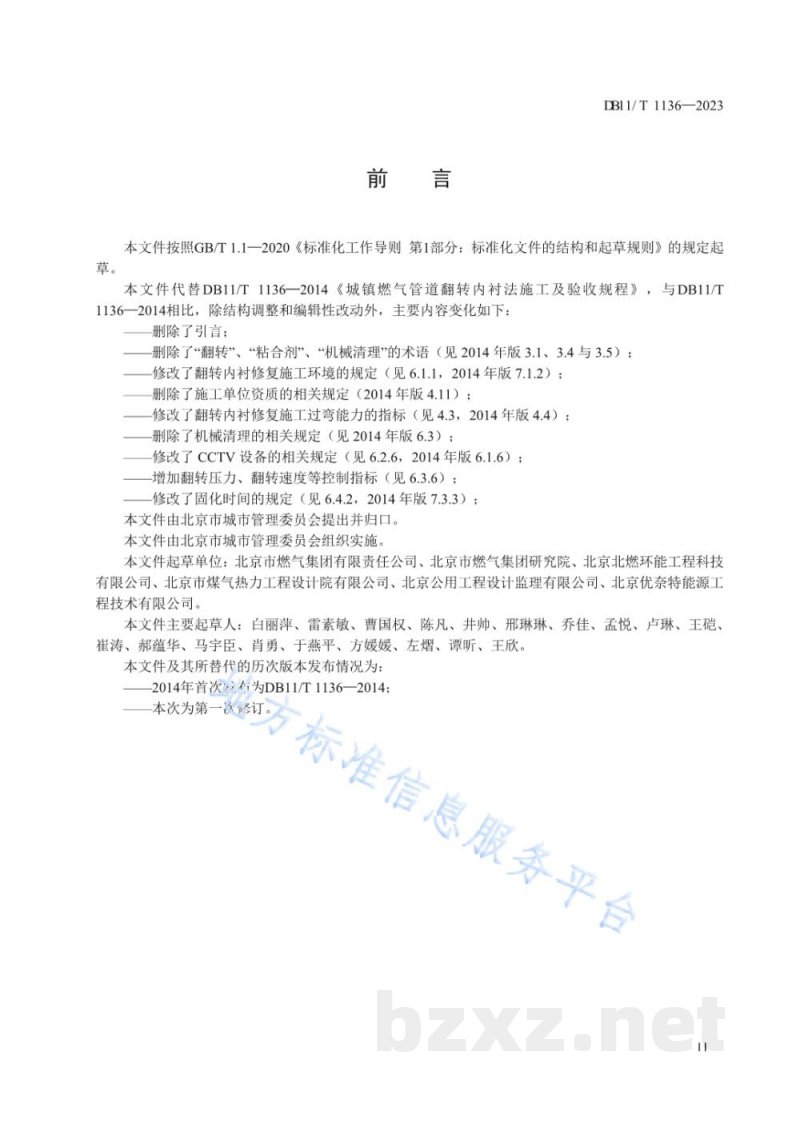

ICS 91.140.40 CCS P47 DB11 北京市地方标准 DB11/T 1136—2023（代替 DB11/T 1136—2014） 城镇燃气管道翻转内衬修复工程施工及验收规程 Specification for construction and acceptance of cured-in-place pipe rehabilitation engineering for city gas pipeline 2023-03-30 发布 北京市市场监督管理局发布 2023-07-01 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件代替 DB11/T 1136—2014《城镇燃气管道翻转内衬法施工及验收规程》。与2014版相比，主要变化包括：删除引言及部分术语；调整施工环境及施工控制要求；修改翻转修复施工过弯能力指标；修改CCTV检测相关规定；增加翻转压力、翻转速度控制指标；调整固化时间规定等。 本文件由北京市城市管理委员会提出并归口，组织实施。 起草单位：北京市燃气集团有限责任公司、北京市燃气集团研究院、北京北燃环能工程科技有限公司、北京市煤气热力工程设计院有限公司、北京公用工程设计监理有限公司、北京优奈特能源工程技术有限公司。 主要起草人：白丽萍、雷素敏、曹国权、陈凡、井帅、邢琳琳、乔佳、孟悦、卢琳、王、崔涛、郝蕴华、马宇臣、肖勇、于燕平、方媛媛、左熠、谭昕、王欣等。 1 范围 本文件规定了城镇燃气管道翻转内衬修复工程所用材料、施工、试验与验收的技术要求。 本文件适用于设计压力不超过2.5MPa、公称尺寸DN100至DN1000的城镇燃气埋地钢质管道翻转内衬修复工程。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。凡注日期的引用文件，仅该日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB 150.4 压力容器 第4部分：制造、检验与验收 GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验 GB/T 3923.1 纺织品织物拉伸性能 第1部分：断裂强力和断裂伸长率的测定（条样法） GB/T 8923.1 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分 GB/T 11547 塑料耐液体化学试剂性能的测定 GB/T 15558.1 燃气用埋地聚乙烯（PE）管道系统 第1部分：管材 GB/T 22314 塑料环氧树脂黏度测定方法 GB/T 51455 城镇燃气输配工程施工及验收标准 CJJ 51 城镇燃气设施运行、维护和抢修安全技术规程 CJJ 95 城镇燃气埋地钢质管道腐蚀控制技术规程 3 术语和定义 3.1 翻转内衬修复 cured-in-place pipe rehabilitation 以压缩空气为动力，将浸渍粘合剂的管状复合内衬材料翻转推入待修复旧管道，经固化后形成与管道内壁紧密贴合内衬层的管道内修复工艺。 3.2 管状复合内衬材料 由高强度纤维纱线一次性纺织成型的无缝无搭接管状织物，外覆耐磨弹性高分子膜材制成的复合材料。 4 基本要求 （略） 5 材料 5.1 一般规定（略） 5.2 管状复合内衬材料（略） 5.3 粘合剂（略） 5.4 材料检验抽样（略） 6 施工 6.1 一般规定（略） 6.2 管道清理（略） 6.3 翻转施工（略） 6.4 固化及端头处理（略） 6.5 修复质量检测（略） 7 试验与验收 （略） 附录A（规范性）样管90°剥离强度试验 附录B（规范性）样管水压爆破试验 附录C（规范性）翻转内衬修复施工记录 参考文献（略）
