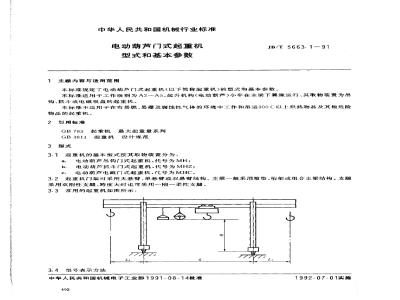

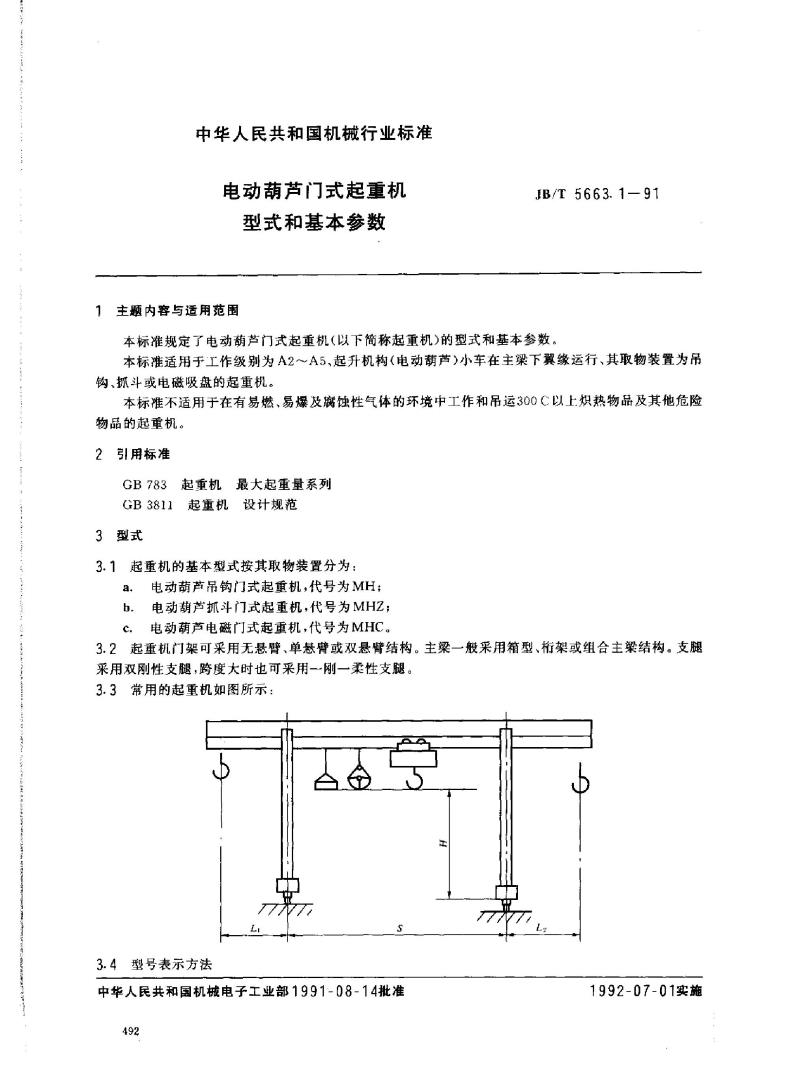

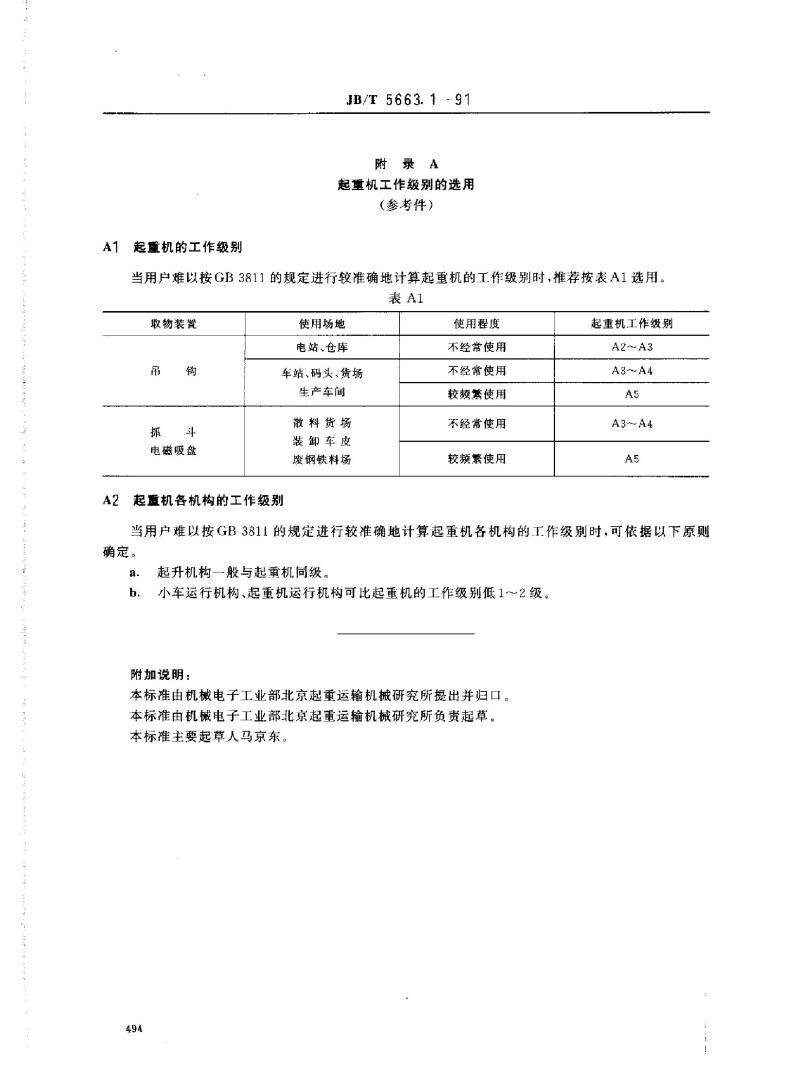

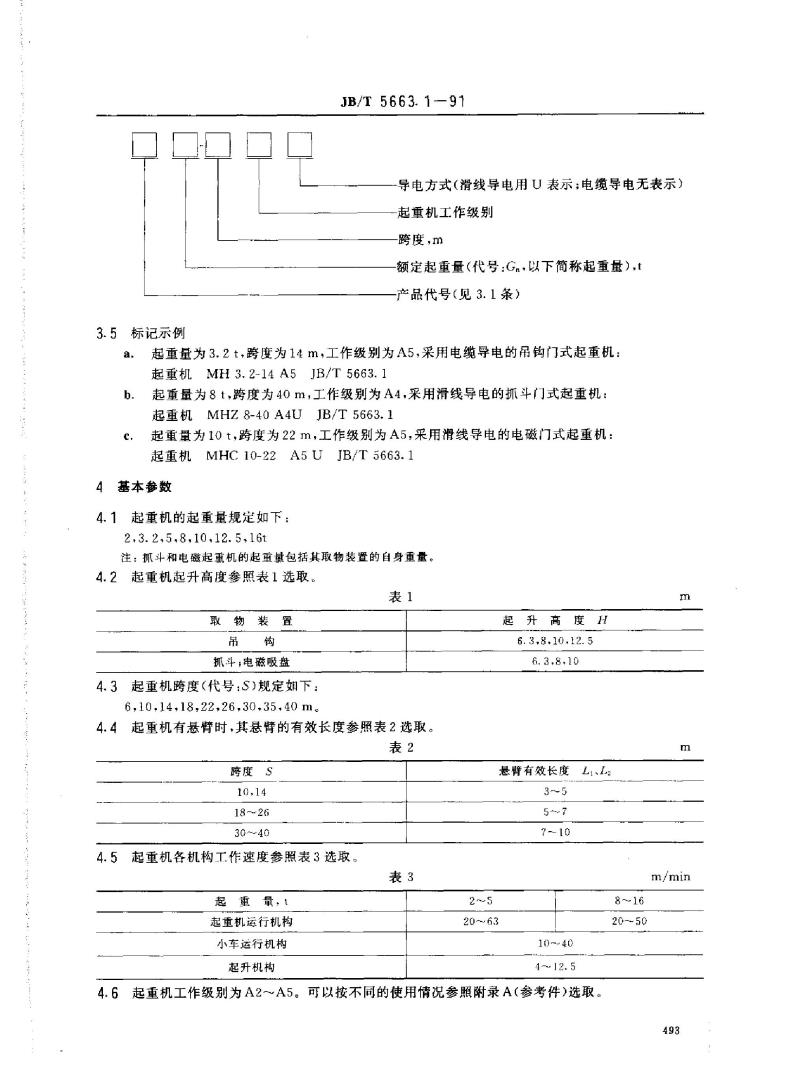

中华人民共和国机械行业标准 电动葫芦门式起重机 型式和基本参数 标准编号：JB/T 5663.1—91 1 主题内容与适用范围 本标准规定了电动葫芦门式起重机（以下简称起重机）的型式和基本参数。本标准适用于工作级别为A2～A5、起升机构（电动葫芦）的小车在主梁下翼缘运行，且取物装置为吊钩、抓斗或电磁吸盘的起重机。 本标准不适用于在易燃、易爆及腐蚀性气体环境中工作，以及吊运300℃以上炽热物品或其他危险物品的起重机。 2 引用标准 GB 783 起重机最大起重量系列 GB 3811 起重机设计规范 3 型式 3.1 起重机按取物装置分为以下基本型式： - 电动葫芦吊钩门式起重机，代号为MH； - 电动葫芦抓斗门式起重机，代号为MHZ； - 电动葫芦电磁门式起重机，代号为MHC。 3.2 起重机门架结构可采用无悬臂、单悬臂或双悬臂形式。主梁一般采用箱型结构、桁架结构或组合主梁结构。支腿通常采用双刚性支腿，当跨度较大时，也可采用一刚一柔性支腿结构。 3.3 常用起重机结构见相关示意图。 3.4 型号表示方法 型号表示一般包括：产品代号、额定起重量（t）、跨度（m）、工作级别及导电方式。其中导电方式中，滑线导电用“U”表示，电缆导电不标注。 3.5 标记示例 - 起重量为3.2t，跨度14m，工作级别A5，电缆导电的吊钩门式起重机：MH3.2-14A5 JB/T5663.1 - 起重量为8t，跨度40m，工作级别A4，滑线导电的抓斗门式起重机：MHZ8-40A4U JB/T5663.1 - 起重量为10t，跨度22m，工作级别A5，滑线导电的电磁门式起重机：MHC10-22A5U JB/T5663.1 4 基本参数 4.1 起重量 起重机额定起重量系列为：2、3.2、5、8、10、12.5、16 t。 注：抓斗和电磁起重机的起重量包括取物装置的自重。 4.2 起升高度 起升高度应根据取物装置类型按表1选取： - 吊钩：6.3、8、10、12.5 m - 抓斗、电磁吸盘：6.3、8、10 m 4.3 跨度 起重机跨度（S）系列为：6、10、14、18、22、26、30、35、40 m。 4.4 悬臂长度 当起重机设置悬臂时，其有效长度可按以下范围选取： - 跨度10～14 m：悬臂3～5 m - 跨度18～26 m：悬臂5～7 m - 跨度30～40 m：悬臂7～10 m 4.5 工作速度 各机构工作速度可参考如下范围： - 起升机构：8～16 m/min - 小车运行机构：20～50 m/min - 起重机运行机构：10～40 m/min 4.6 工作级别 起重机工作级别为A2～A5。可根据实际使用情况，参照附录A选取。 附录A 起重机工作级别的选用（参考件） 当用户难以按GB 3811进行准确计算时，可参考以下原则选用工作级别： A.1 推荐选用 根据不同使用场地和使用频率，工作级别可选为： - 电站、仓库（不经常使用）：A2～A3 - 车站、码头、货场（不经常使用）：A3～A4 - 生产车间（较频繁使用）：A5 - 散料货场（不经常使用）：A3～A4 - 装卸作业、废钢料场（较频繁使用）：A5 A.2 各机构工作级别确定原则 - 起升机构一般与整机工作级别相同； - 小车运行机构及起重机运行机构的工作级别可低于整机1～2级。 附加说明 本标准由机械电子工业部北京起重运输机械研究所提出并归口，由该所负责起草。主要起草人：马京东。
