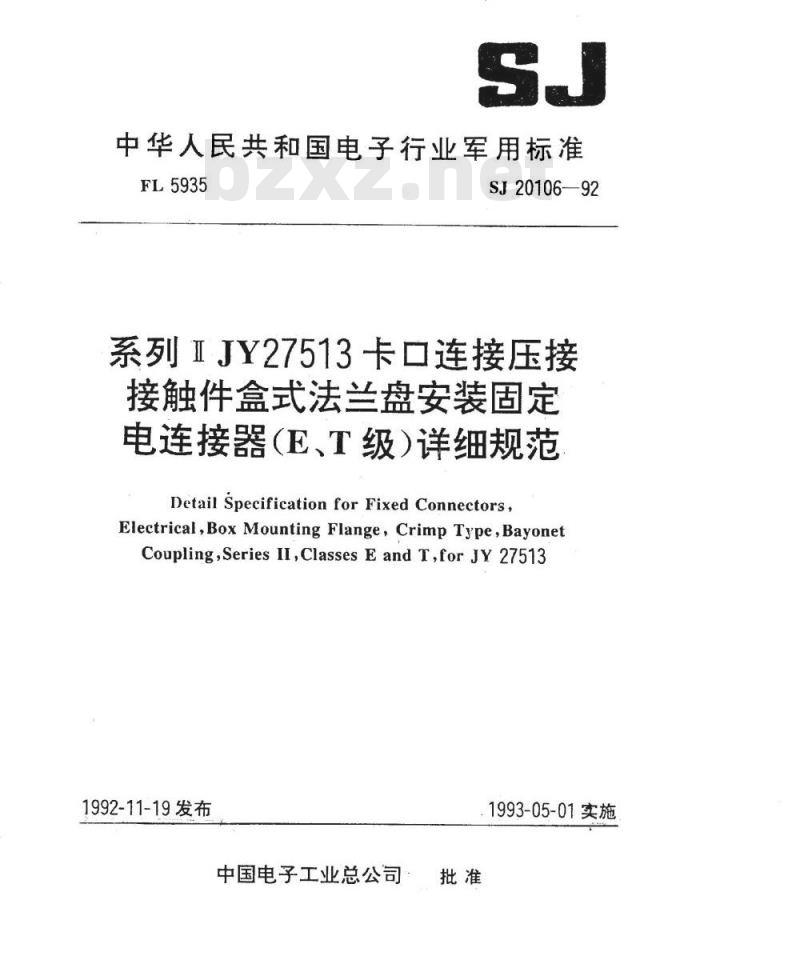

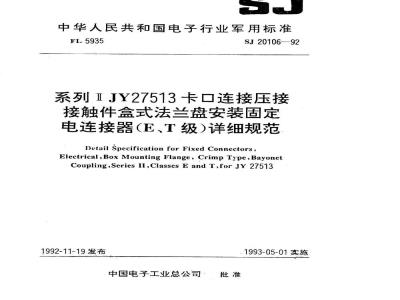

中华人民共和国电子行业军用标准FL5935
SJ20106-92
系列IJY27513卡口连接压接
接触件盒式法兰盘安装固定
电连接器(E、T级)详细规范
Detail Specification for Fixed ConnectorsElectrical,Box Mounting Flange, Crimp Type,BayonetCoupling,Series II,Classes E and T,for JY 275131992-11-19发布
1993-05-01实施
中国电子工业总公司·批准

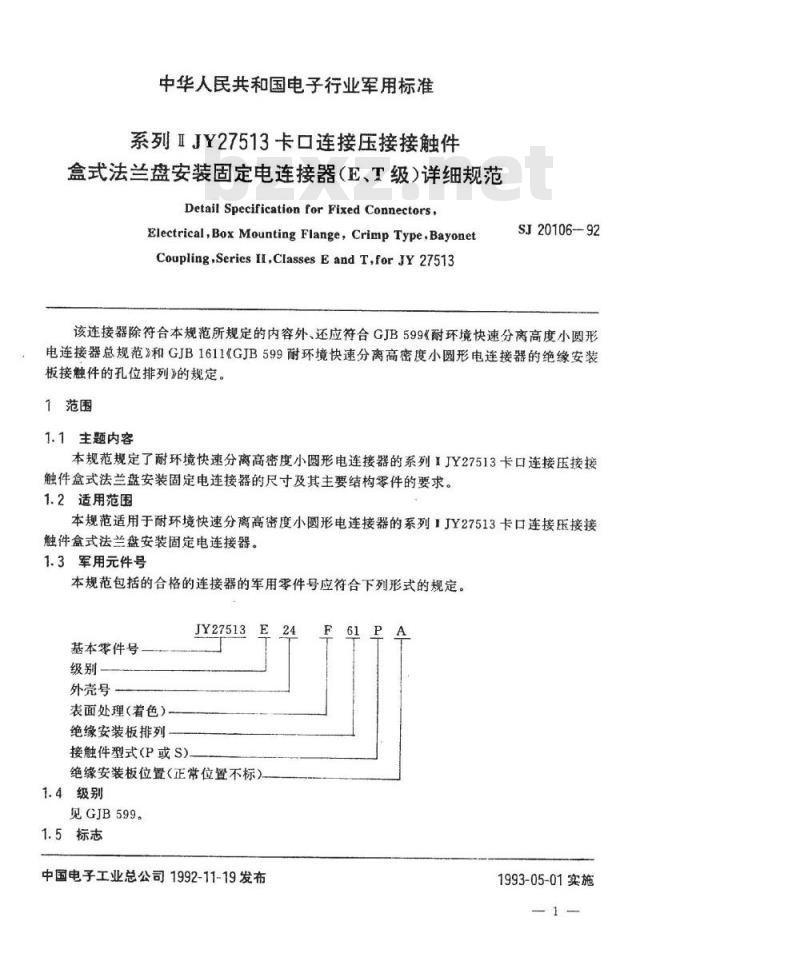

中华人民共和国电子行业军用标准系列IJY27513卡口连接压接接触件盒式法兰盘安装固定电连接器（E、T级）详细规范Detail Specificationfor Fixed ConnectorsElectrical,Box Mounting Flange, Crimp Type,BayonetCoupling,Series Il,Classes EandT,forJY27513SJ20106-92
该连接器除符合本规范所规定的内容外、还应符合GJB599《耐环境快速分离高度小圆形电连接器总规范》和GJB1611《GJB599耐环境快速分离高密度小圆形电连接器的绝缘安装板接触件的孔位排列》的规定。1范围
1.1主题内容
本规范规定了耐环境快速分离高密度小圆形电连接器的系列1JY27513卡口连接压接接触件盒式法兰盘安装固定电连接器的尺寸及其主要结构零件的要求。1.2适用范围免费标准bzxz.net
本规范适用于耐环境快速分离高密度小圆形电连接器的系列1JY27513卡口连接压接接触件盒式法兰盘安装固定电连接器。1.3军用元件号
本规范包括的合格的连接器的军用零件号应符合下列形式的规定。JY27513
基本零件号
外壳号
表面处理（着色)
绝缘安装板排列
接触件型式(P或S)
绝缘安装板位置（正常位置不标）1.4级别
见GJB599。
1.5标志
中国电子工业总公司1992-11-19发布24
1993-05-01实施
SJ20106—92
每个连接器的标志应按GIB599中3.46条的规定。2引用文件
下列文件的有效版本，在本规范引用的范围内，构成本规范的一部分。GJB599—88
GJB1611-93
的孔位排列。
耐环境快速分离高密度小圆形电连接器总规范GJB599耐环境快速分离高密度小圆形电连接器的绝缘安装板接触件上述引用文件与本规范有矛盾时，应以本规范为准。3要求

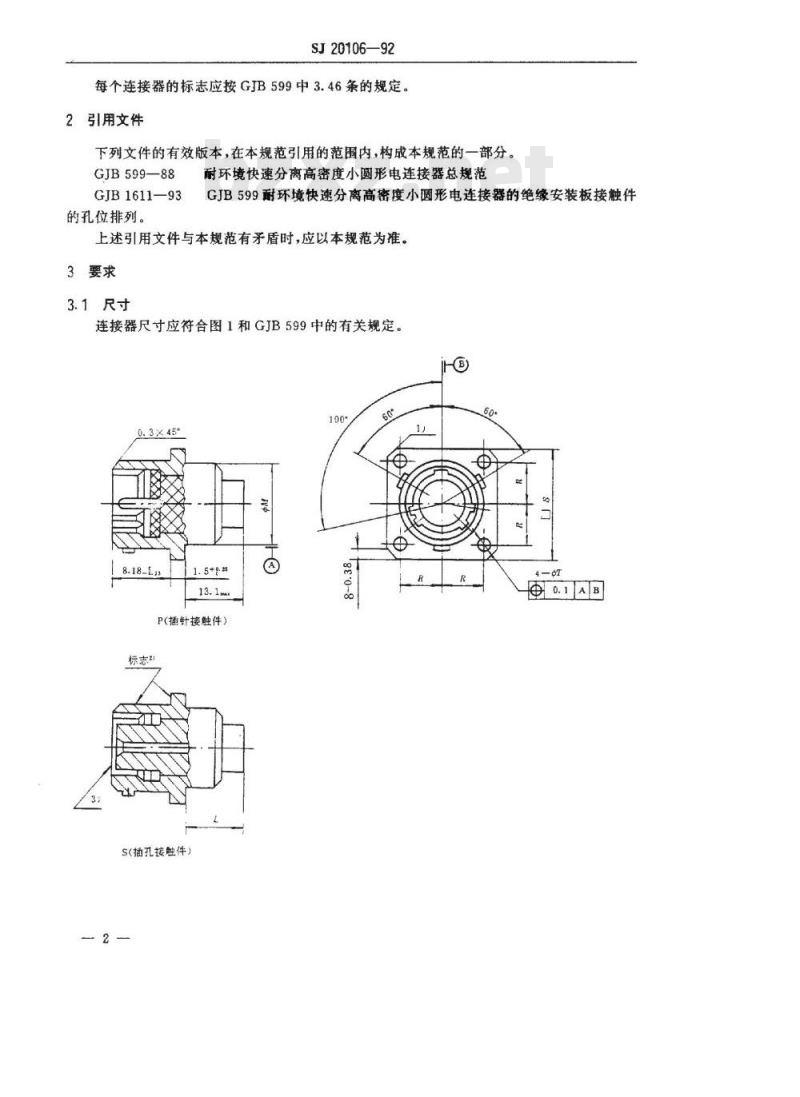

3.1尺寸
连接器尺寸应符合图1和GJB599中的有关规定。100°
0.3×45°
P(播针接触件)
标志”
S(描孔接触件）
88:0-8
外尧号

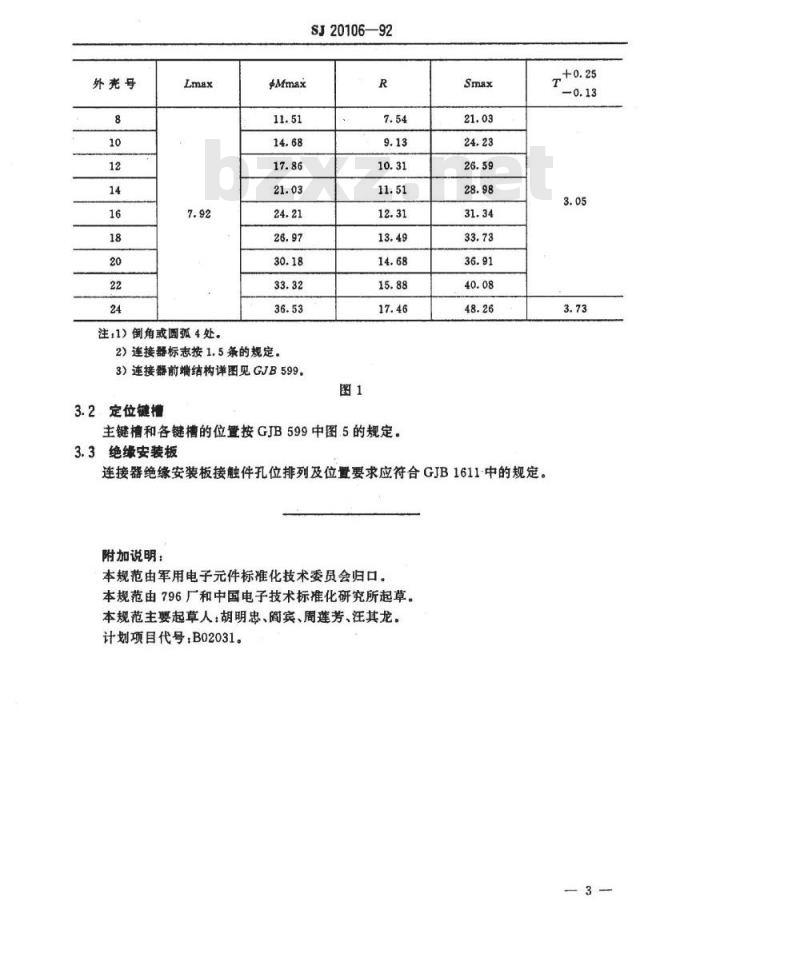

注：1）倒角或圆弧4处。
2）连接器标志按1.5条的规定。3）连接器前端结构详图见GJB599。3.2定位键槽
SJ20106—92
主键槽和各键槽的位置按GJB599中图.5的规定。3.3绝缘安装板
连接器绝缘安装板接触件孔位排列及位置要求应符合GJB1611·中的规定附加说明：
本规范由军用电子元件标准化技术委员会归口。本规范由796厂和中国电子技术标准化研究所起草。本规范主要起草人：胡明忠、阎宾、周莲芳、汪其龙。计划项目代号：B02031。
