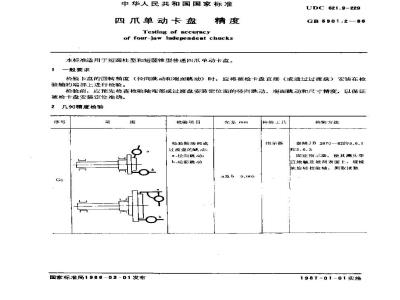

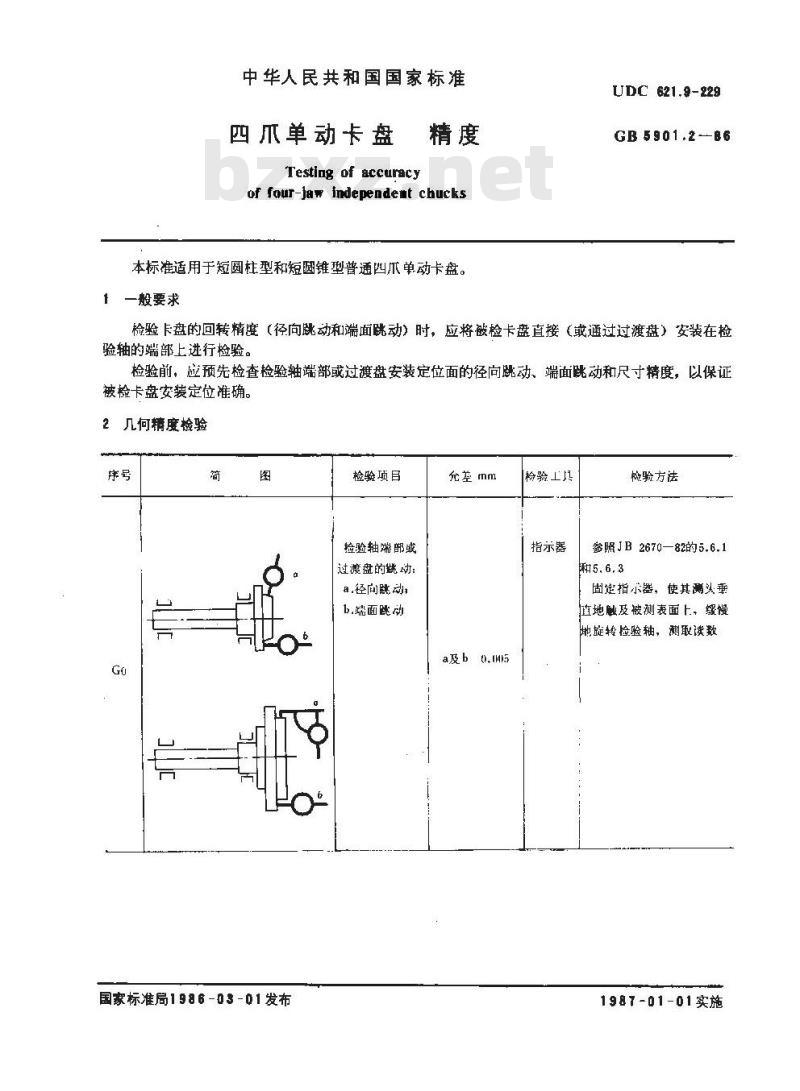

中华人民共和国国家标准
四爪单动卡盘
Testing of accuracy
of four-jaw independemt chucks本标准适用于短圆柱型和短锥型普通四爪单动卡盘。一般要求
UDC 621.9-229
GB 5901.2--86
检验卡盘的回转精度（径向跳动和端面跳动）时，应将被检卡盘直接（或通过过渡盘）安装在检验轴的端部上进行检验。
检验前，应预先检查检验轴端部或过渡盘安装定位面的径向跳动、端面跳动和尺寸精度，以保证被检卡盘安装定位准确。
2几何精度检验www.bzxz.net
国标准局1986-03-01发布
检验项目
捡验轴端郎或
过渡盘的跳动：
a.径向既动，
b.站面跳动
允差mm
检验具
指示器
检验方法
参照JB 2670—82的5,6.1
固定指示器，使其头垂
直地触及被测表面上、缓慢
地旋转检验轴，测取读数
1987-01-01实施
GB 5901.286

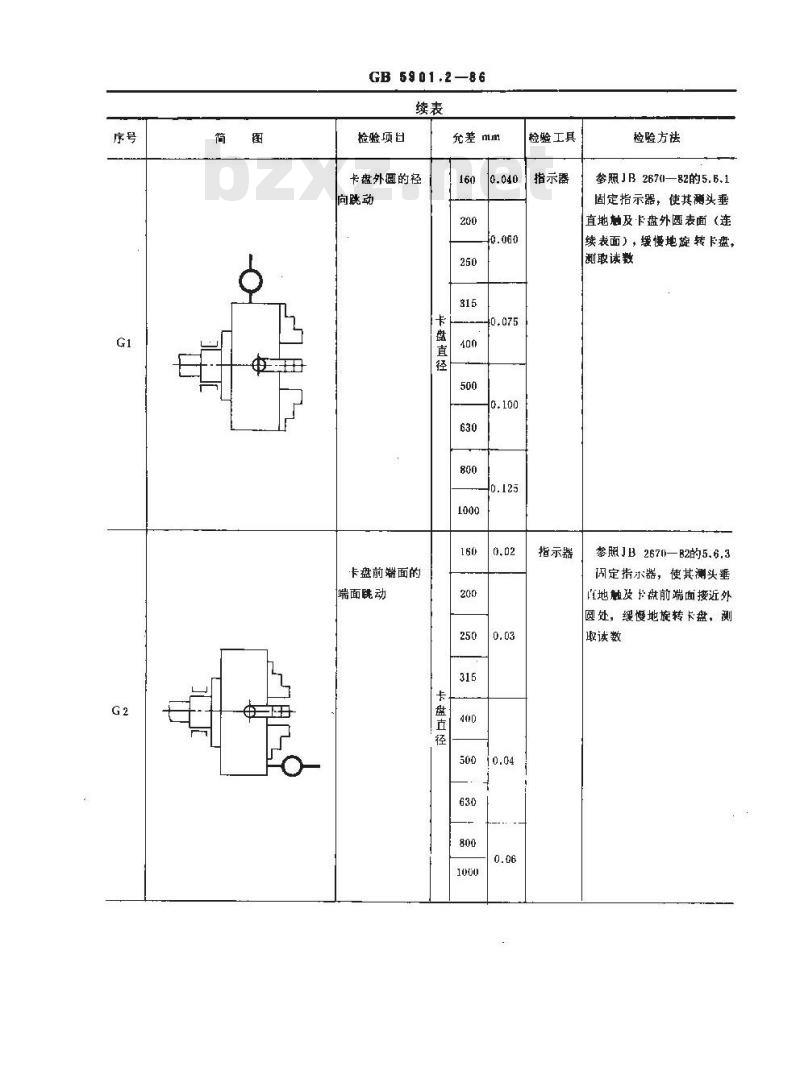

检验项目
卡盘外画的径
向跳动
卡盘前端面的
端面跳动
允差mm
检验工具
10.040指示器
指示器
检验方法
参照JB 267(—82的5,B,1
固定指示器，使其测头垂
直地触及卡盘外匾表面（连
续表面），缓慢地旋转下盘，
取读数
参照JB2670—B2的5.6.3
调定指示器，使其测头垂
直地触改扫盘前端面接近外
圆处，缓慢地旋转卡盘，测
取读数
GB 5901.286

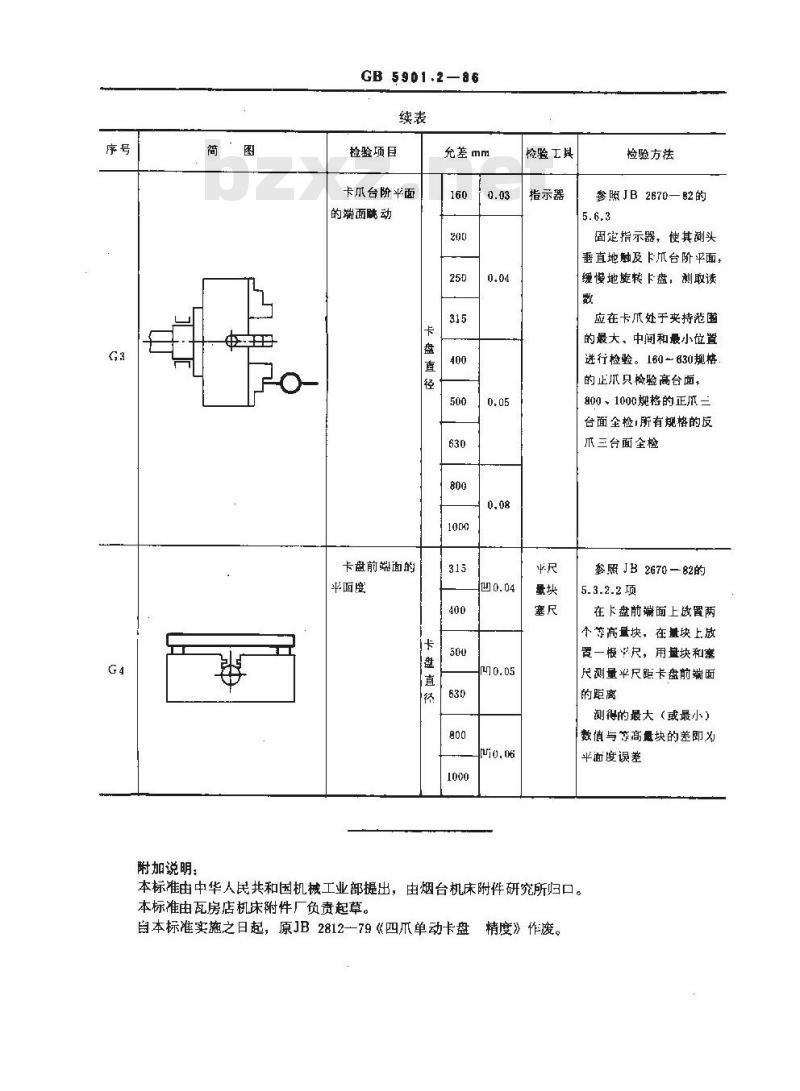

检验项目
卡瓜台阶平面
的端面既动
卡盘前端面的
平面度
允差mm
检验工具
指示器
检验方法
参照JB 2670—B2的
固定指示器，使其测头
垂直地触及下爪台阶平面，
缓慢地旋转下盘，测取读
应在卡瓜处于夹持范圈
的最大、中间和最小位置
进行检验。180～630规格
的止瓜只检验高台面，
800、1000规格的正爪=
台面全检1所有规格的反
张三台面全检
参照JB 2670—82的
5.3.2.2项
在下盘前端面上改置两
小等高量块，在量块上放
置一根尺，用盘块和塞
尺测量平尺距卡盘前端面
的距离
测得的最大（或最小）
数值与等高量块的差即
半面度误差
附加说明：
本标准由中华人民共和国机械工业部提出，由烟台机床附件研究所归口。本标准由瓦房店机床附件厂负责起草。自本标准实施之日起，原JB2812—79《四爪单动卡盘精度》作废。
