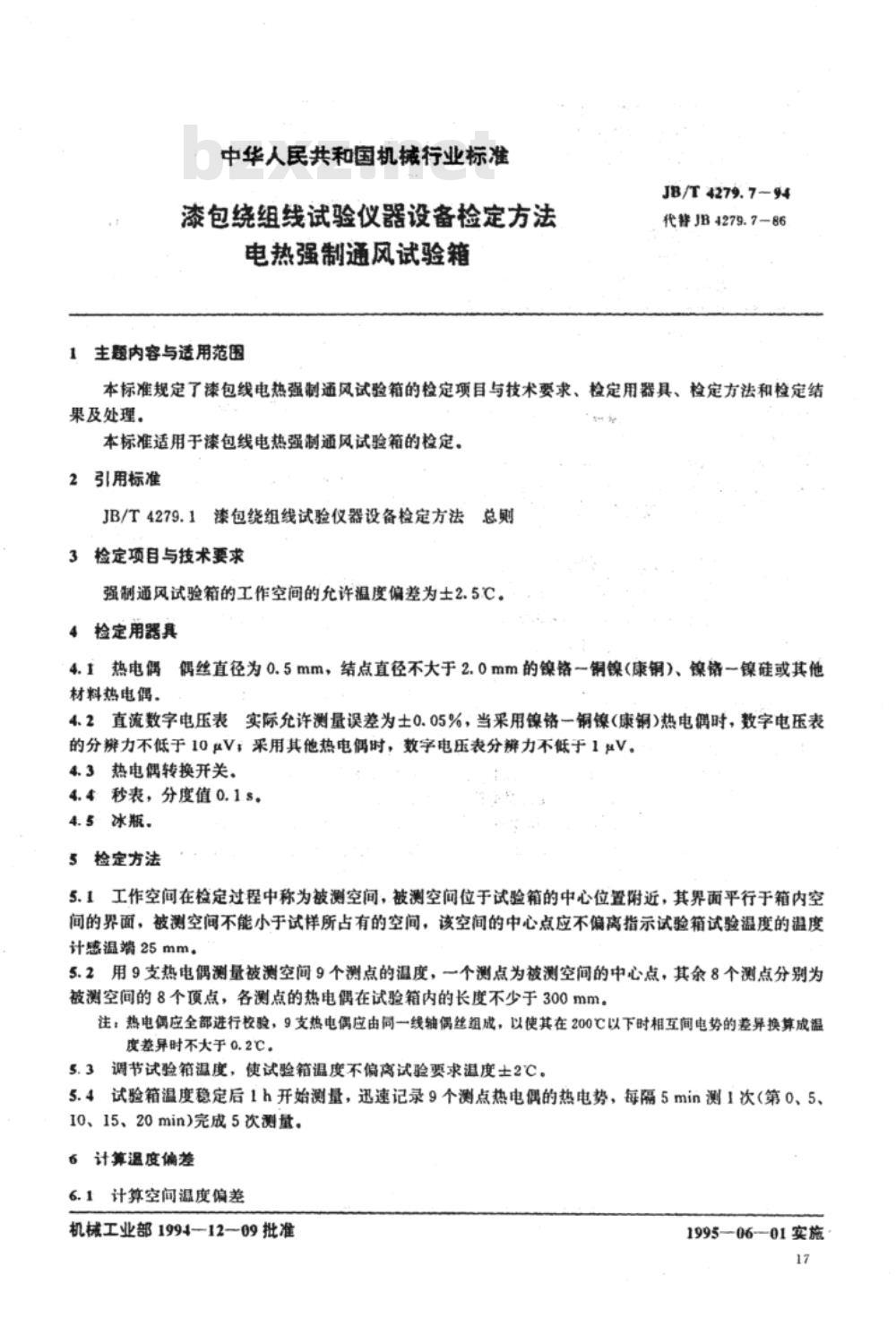

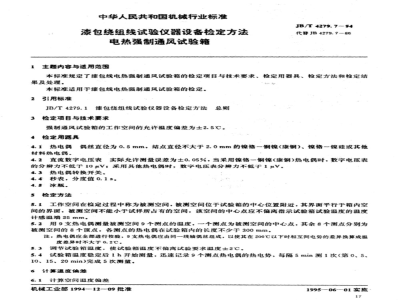

中华人民共和国机械行业标准
漆包绕组线试验仪器设备检定方法 - 电热强制通风试验箱

1 主题内容与适用范围
JB/T4279.7-94 代替 JB4279.786

本标准规定了漆包线电热强制通风试验箱的检定项目与技术要求、检定用器具、检定方法及检定结果处理方法。本标准适用于漆包线电热强制通风试验箱的检定。

2 引用标准
JB/T4279.1 漆包绕组线试验仪器设备检定方法总则

3 检定项目与技术要求
强制通风试验箱的工作空间允许温度偏差为±2.5℃。

4 检定用器具
4.1 热电偶：偶丝直径为0.5 mm，结点直径不大于2.0 mm，可选用镍铬-铜镍（康铜）、镍-镍硅或其他材料热电偶。
4.2 直流数字电压表：允许测量误差为±0.05%，使用康铜热电偶时分辨力不低于10 μV，使用其他热电偶时分辨力不低于1 μV。
4.3 热电偶转换开关。
4.4 秒表，分度值0.1 s。
4.5 冰瓶。

5 检定方法
5.1 工作空间称为被测空间，位于试验箱中心附近，界面平行于箱内空间界面。被测空间不得小于试样所占空间，其中心点应不偏离指示试验箱试验温度的温度计感温端25 mm。
5.2 使用9支热电偶测量被测空间的9个测点温度，包括中心点及8个顶点，热电偶在箱内长度不少于300 mm，并应全部校验，9支热电偶应来自同一线轴偶丝，在200℃以下相互温度差不大于0.2℃。wwW.bzxz.Net
5.3 调节试验箱温度，使温度偏离试验要求不超过±2℃。
5.4 温度稳定1小时后开始测量，每5分钟测一次，连续5次记录热电势。

6 计算温度偏差

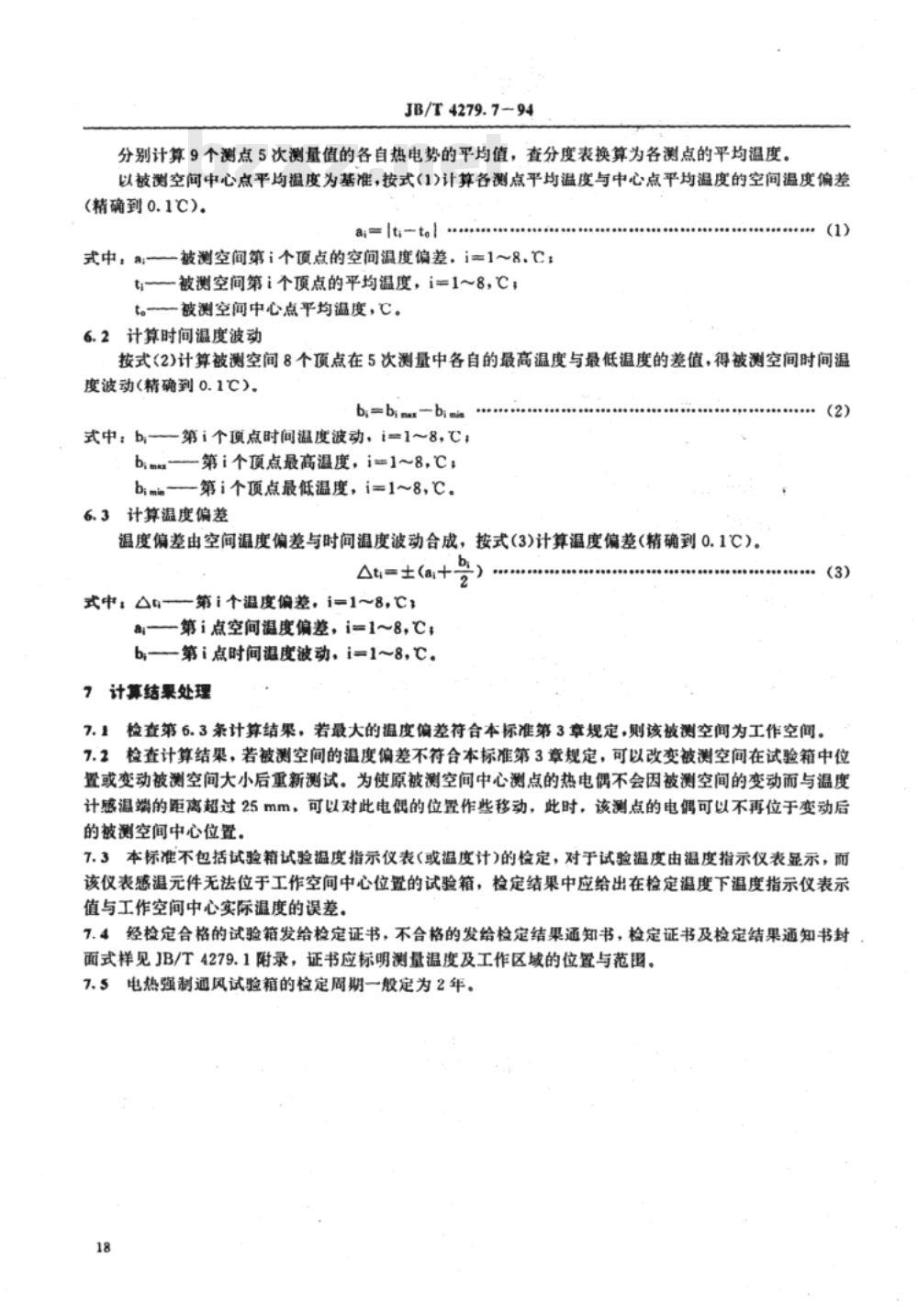

6.1 计算空间温度偏差：分别计算9个测点5次测量值的平均热电势，并换算为平均温度，以中心点平均温度为基准，计算各顶点的空间温度偏差（精确到0.1℃）。
6.2 计算时间温度波动：按各顶点5次测量中最高温度与最低温度差值，得被测空间时间温度波动（精确到0.1℃）。
6.3 计算温度偏差：温度偏差由空间温度偏差与时间温度波动合成（精确到0.1℃）。

7 检定结果处理
7.1 检查6.3条计算结果，若最大温度偏差符合3章规定，则该空间为工作空间。
7.2 若温度偏差不符合标准，可改变被测空间位置或大小后重新测试，必要时调整热电偶位置以确保中心测点与温度计感温端距离不超过25 mm。
7.3 本标准不包括试验温度指示仪表检定，若感温元件无法位于工作空间中心位置，检定结果应注明温度指示仪表显示值与实际中心温度的误差。

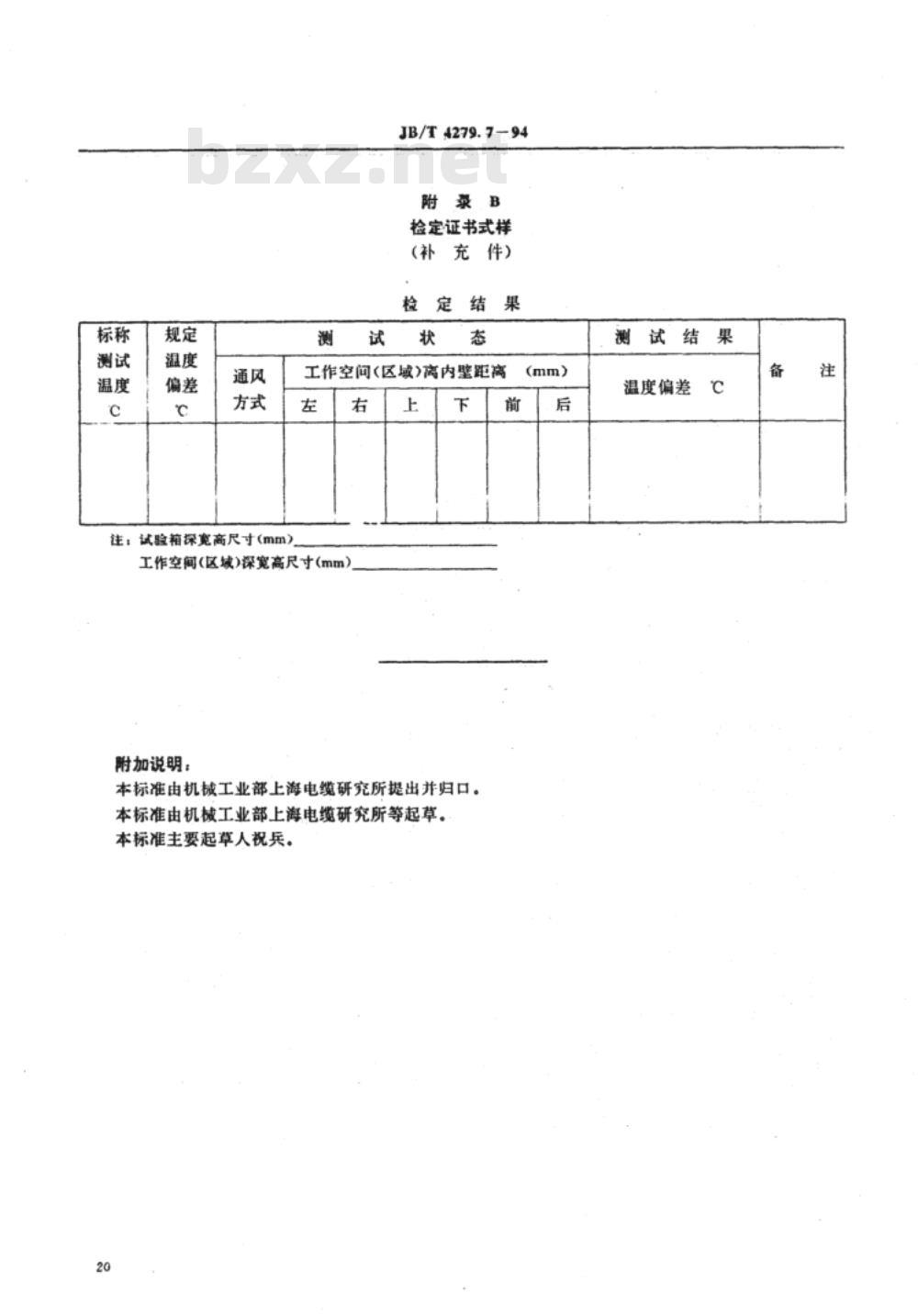

7.4 经检定合格的试验箱发检定证书，不合格发检定结果通知书，证书封面式样见 JB/T4279.1 附录，应标明测量温度及工作区域位置与范围。
7.5 电热强制通风试验箱的检定周期一般为2年。

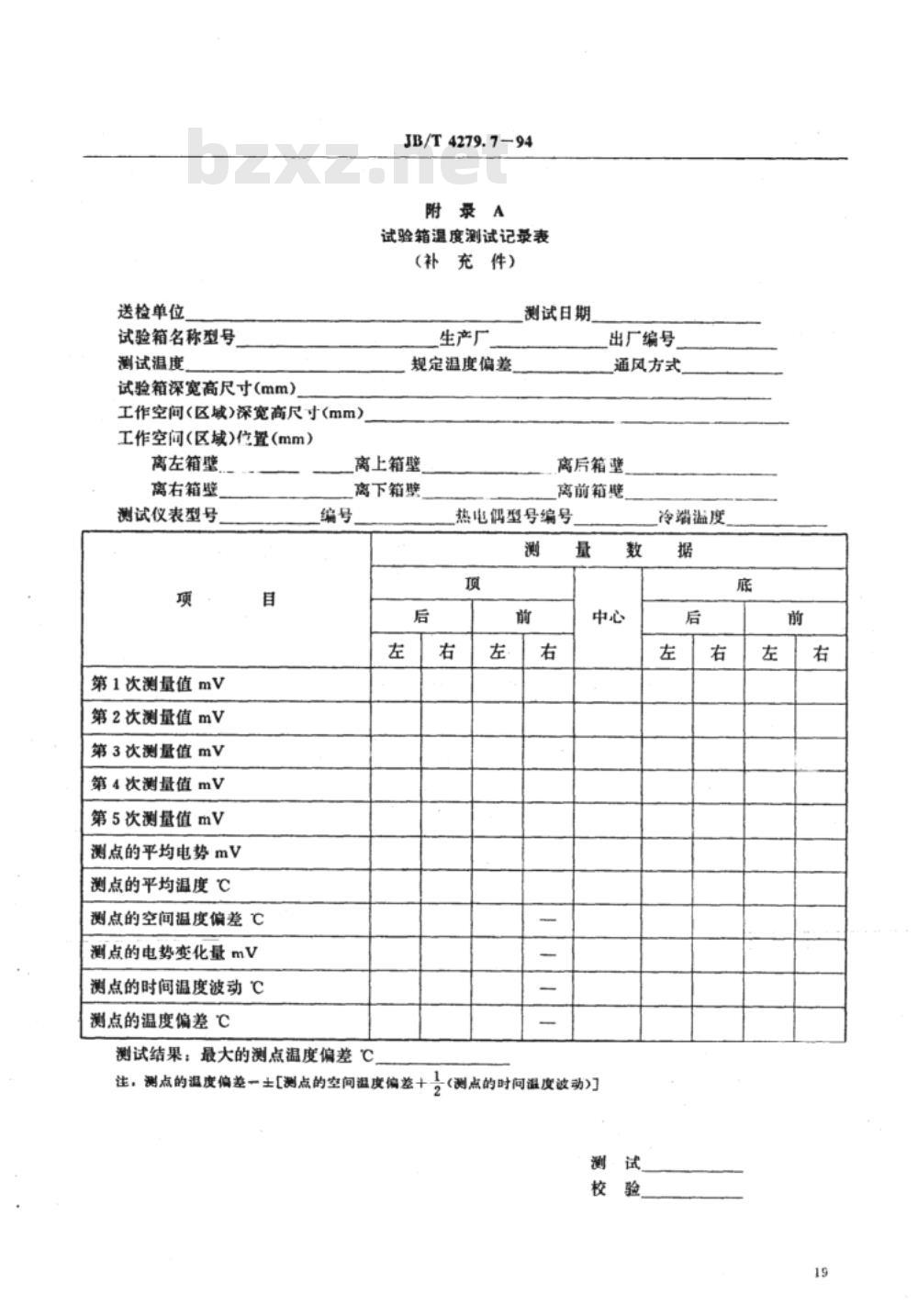

附录A 试验箱温度测试记录表（补充件）
记录内容包括送检单位、试验箱名称型号、测试温度、试验箱深宽高尺寸（mm）、工作空间深宽高尺寸（mm）、工作空间位置（距离左、右箱壁）、测试仪表型号、各次测量值、电势平均值、温度平均值、空间温度偏差、电势变化量、时间温度波动及温度偏差。

批准日期：1994-12-09
实施日期：1995-06-01
