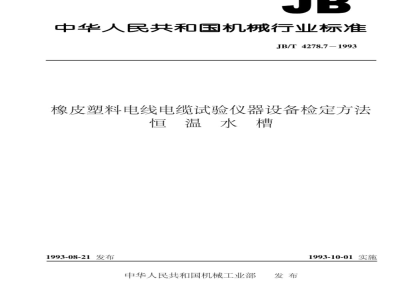

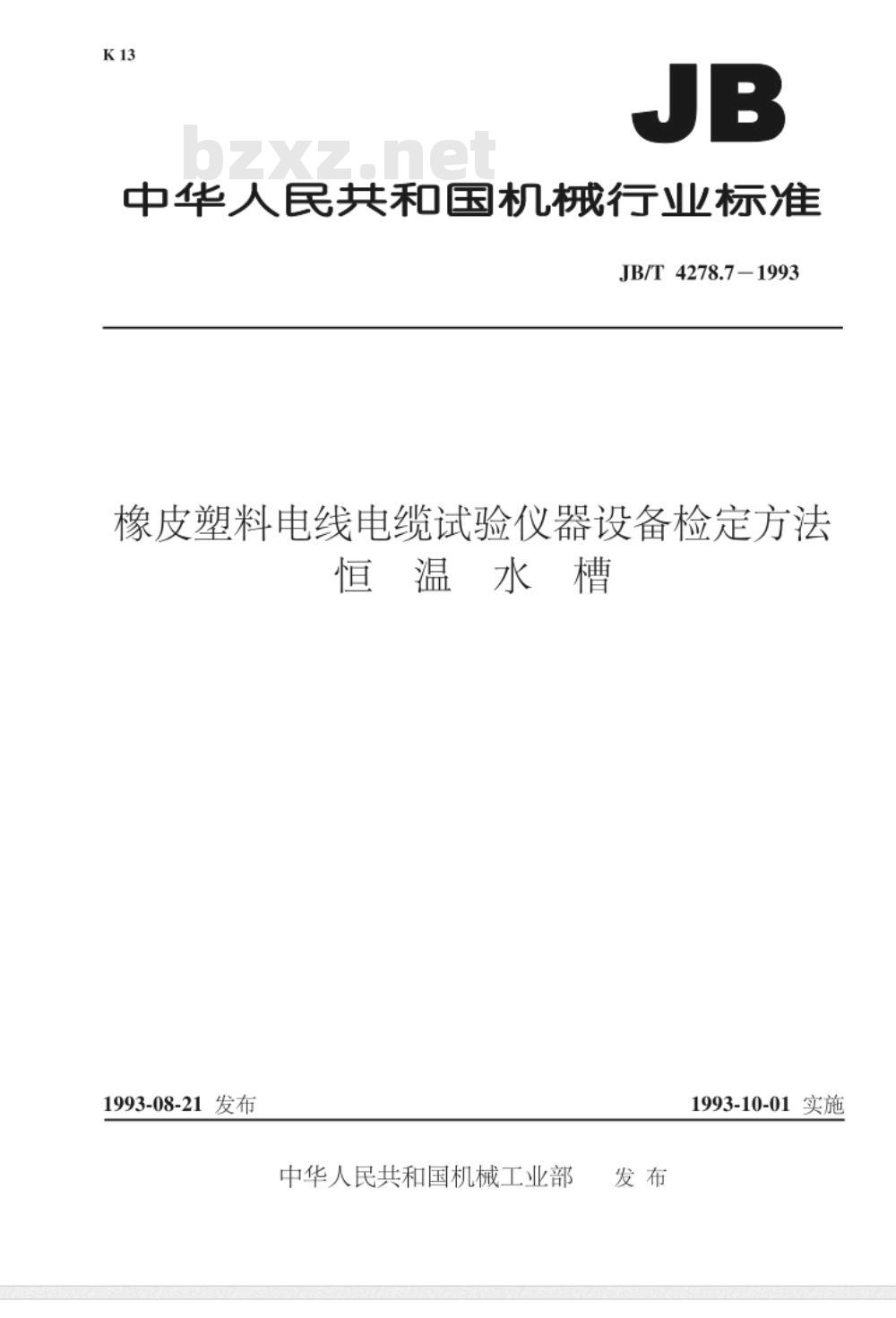

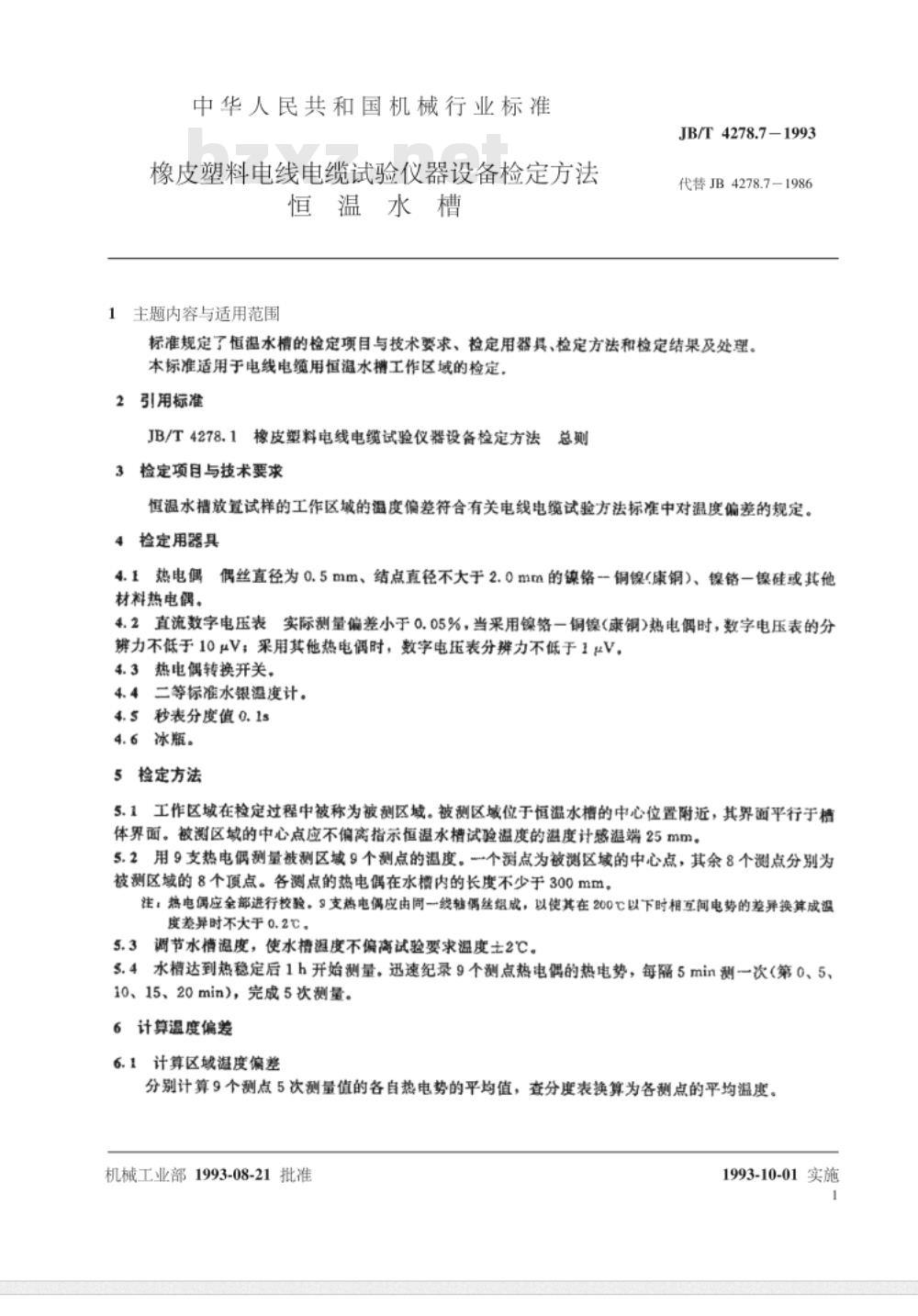

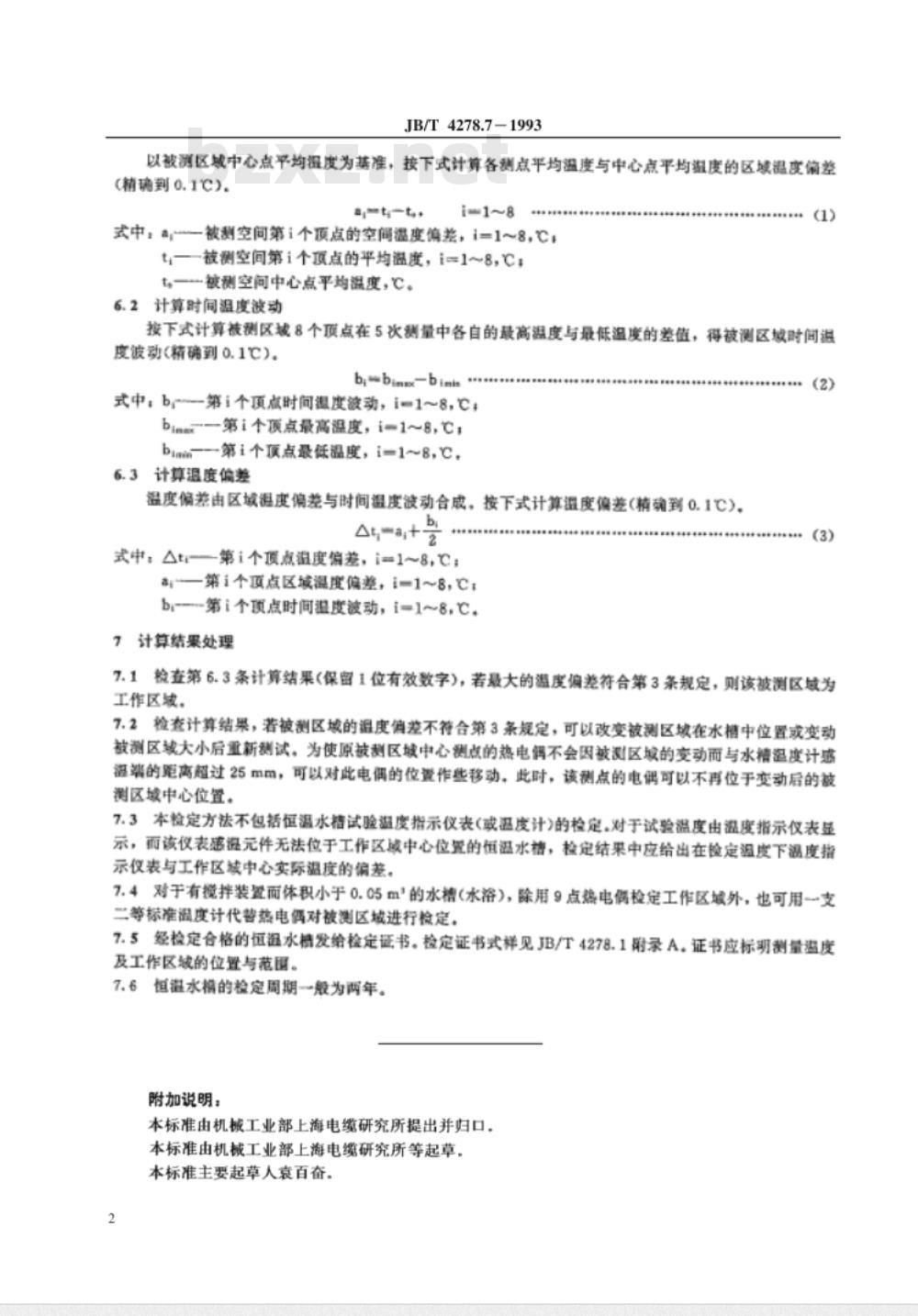

ICS K13 JB/T4278.7-1993 中华人民共和国机械行业标准 橡皮塑料电线电缆试验仪器设备检定方法 恒温水槽 1993-08-21 发布 1993-10-01 实施 前言 本标准代替JB4278.7-1986，规定了恒温水槽的检定项目、技术要求、检定用器具、检定方法及检定结果处理，适用于电线电缆恒温水槽工作区域的检定。 1 主题内容与适用范围 本标准适用于电线电缆用恒温水槽工作区域的温度偏差测定和检定。 2 规范性引用文件 - JB/T4278.1 橡皮塑料电线电缆试验仪器设备检定方法 总则 3 检定项目与技术要求 恒温水槽放置试样的工作区域温度偏差应符合电线电缆试验方法标准或产品标准规定。 4 检定用器具 4.1 热电偶：偶丝直径0.5mm，结点直径不大于2.0mm，材料为镍铬-铜镍（康铜）、镍铬-镍硅或其他材料。 4.2 直流数字电压表：实际测量偏差小于0.05%，康铜热电偶分辨力不低于10μV，其他热电偶分辨力不低于1μV。 4.3 热电偶转换开关。 4.4 二等标准水银温度计。 4.5 秒表，分度值0.1s。 4.6 冰瓶。 5 检定方法 5.1 工作区域在检定过程中称为被测区域，位于恒温水中心位置附近，界面平行于水面。中心点不偏离温度指示端25mm。 5.2 用9支热电偶测量被测区域9个测点温度，其中一个为中心点，其余为8个顶点。热电偶在水槽内长度不少于300mm，并需校验，200℃以下热电动势差换算成温度差不大于0.2℃。 5.3 调节水槽温度，使温度偏差不超过±2℃。 5.4 水达到热稳定后1小时开始测量，记录9个测点热电势，每隔5分钟测一次，共测5次。 6 计算温度偏差 6.1 区域温度偏差：计算9个测点5次测量值平均值，换算为各测点平均温度，以中心点平均温度为基准计算各测点区域温度偏差。 6.2 时间温度波动：计算被测区域8个顶点在5次测量中最高温度与最低温度差值，得时间温度波动。 6.3 综合温度偏差：温度偏差由区域温度偏差与时间温度波动合成。 7 计算结果处理 7.1 检查温度偏差是否符合第3条规定，符合者为工作区域。 7.2 若偏差不符合，可调整被测区域位置或大小后重新测试，热电偶位置可相应移动。 7.3 本方法不包括温度指示仪表检定。对于无法将测量元件置于中心位置的恒温水槽，应记录指示表与中心实际温度偏差。 7.4 对于搅拌装置且体积小于0.05m³的水槽，可用二等标准温度计代替部分热电偶进行检定。 7.5 检定合格后签发检定证书，标明测量温度及工作区域位置与范围。 7.6 恒温水槽检定周期一般为两年。 附加说明 本标准由机械工业部上海电缆研究所提出并归口，起草单位包括上海电缆研究所等，主要起草人袁百奋。
