中华人民共和国电子行业标准：SJ/T 10515—94
塑封模具结构形式及尺寸
Forms and dimensions of
Configuration of plastic packaged mould1994-04-11 发布
中华人民共和国电学工业部
1994-10-01实施
中华人民共和国电子行业标准
塑封模具结构导向结构
Configuration or plastic packaged mouldGuide configuration
主题内容与适用范围
本标准规定了塑封棋具导向结构形式、基本尺寸、应用方式。SJ/T10515.4-94
本标准适用于SI/T10515.1塑封模具结构典型结构规定的塑封模具。引用标准
GB/T 14664
SJ/T 10515.1
3结构形式
优先数和优先数系
塑封模具技术条件
塑封模其结构典型结构

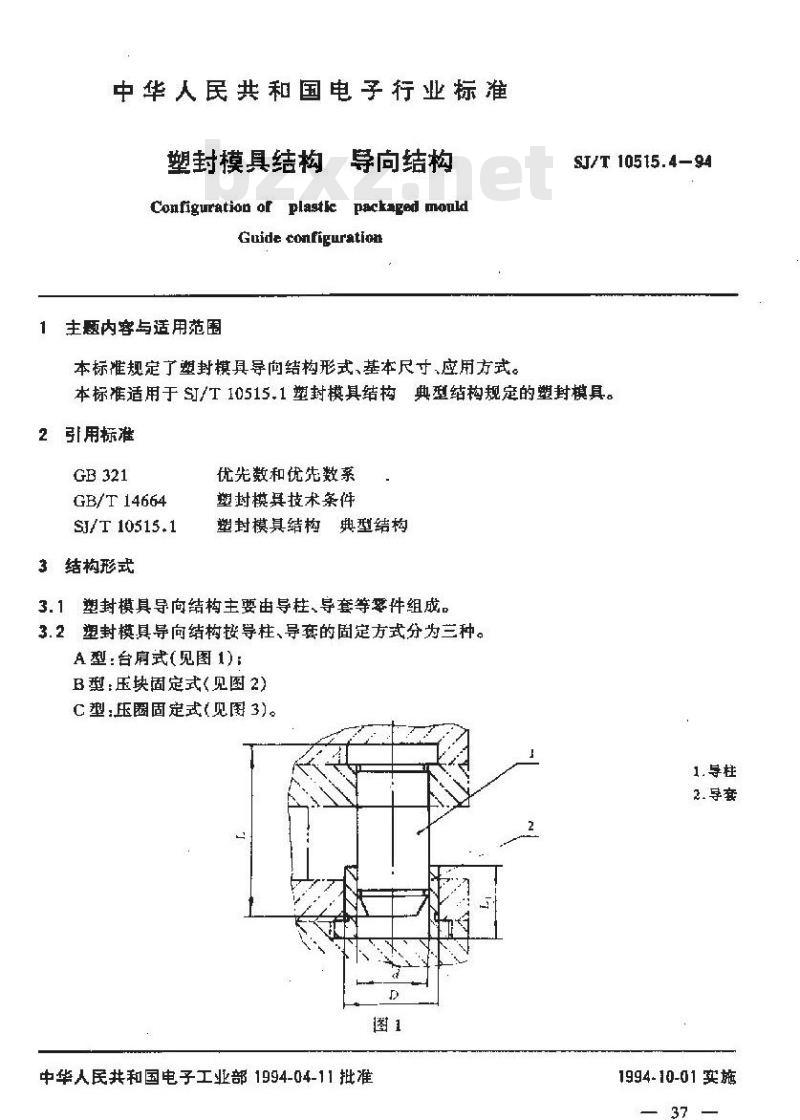

3.1塑封模具导向结构主要由导柱、导套等零件组成。3.2塑封模具导向结构按导柱、导套的固定方式分为兰种。A型:台肩式(见图 1) :
B型：压块固定式(见图2)
C型:压圈固定式(见图3)。
1. 导柱下载标准就来标准下载网
中华人民共和国电子工业部1994-04-11批准1994-10-01实施
SJ/T 10515,4-94

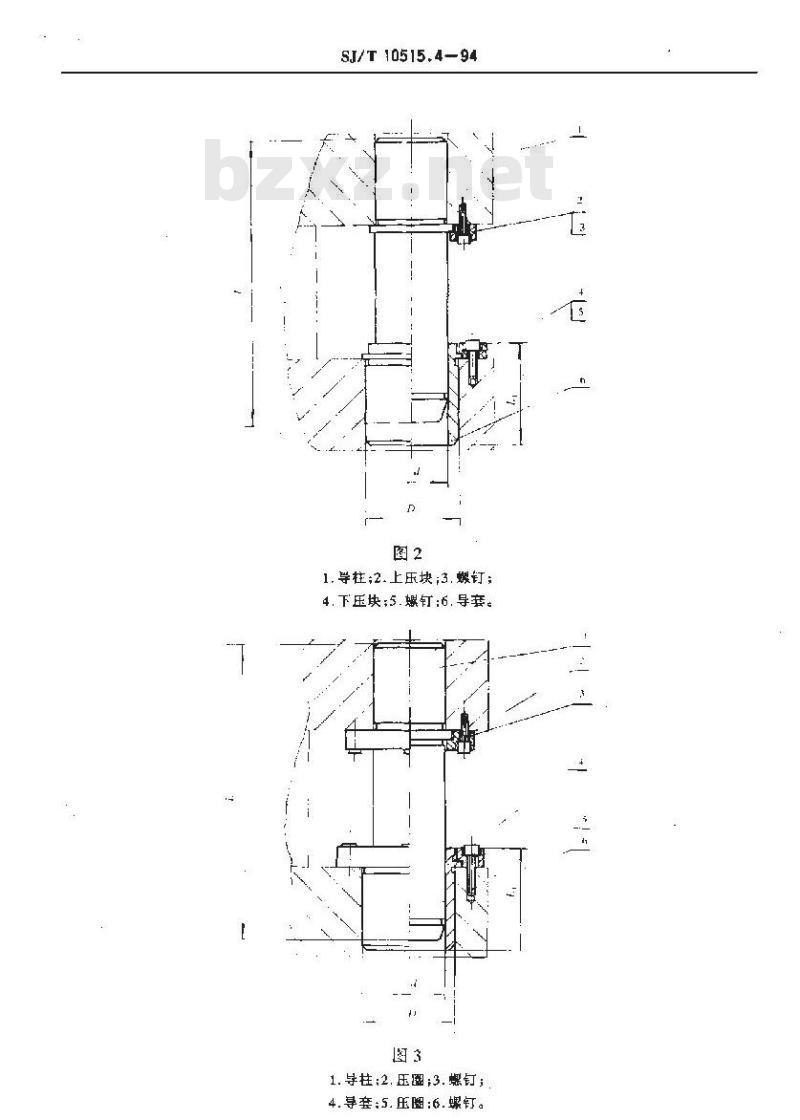

1.导柱;2.上压块;3.螺
4.下压块；5.爆钉：6.导套。
1.导柱；2.压圈；3.螺钉：
4.导套：5.压图：6.螺钉。
基本尺寸
S3/T 10515.4-94
导向部分的基本尺寸为导柱的外径和长度，导套的内径、外径和长度。4.1
4,2 品种,规格的区分：
品种：每种结构形式为个品种。规格：每个导柱外径（导套内径)为一个规格。导柱与导套的配合为。
规格尺寸按GB321优先数和优先数系选取，下列尺寸允许采用括号内尺寸，31.5(32),35.5(36).

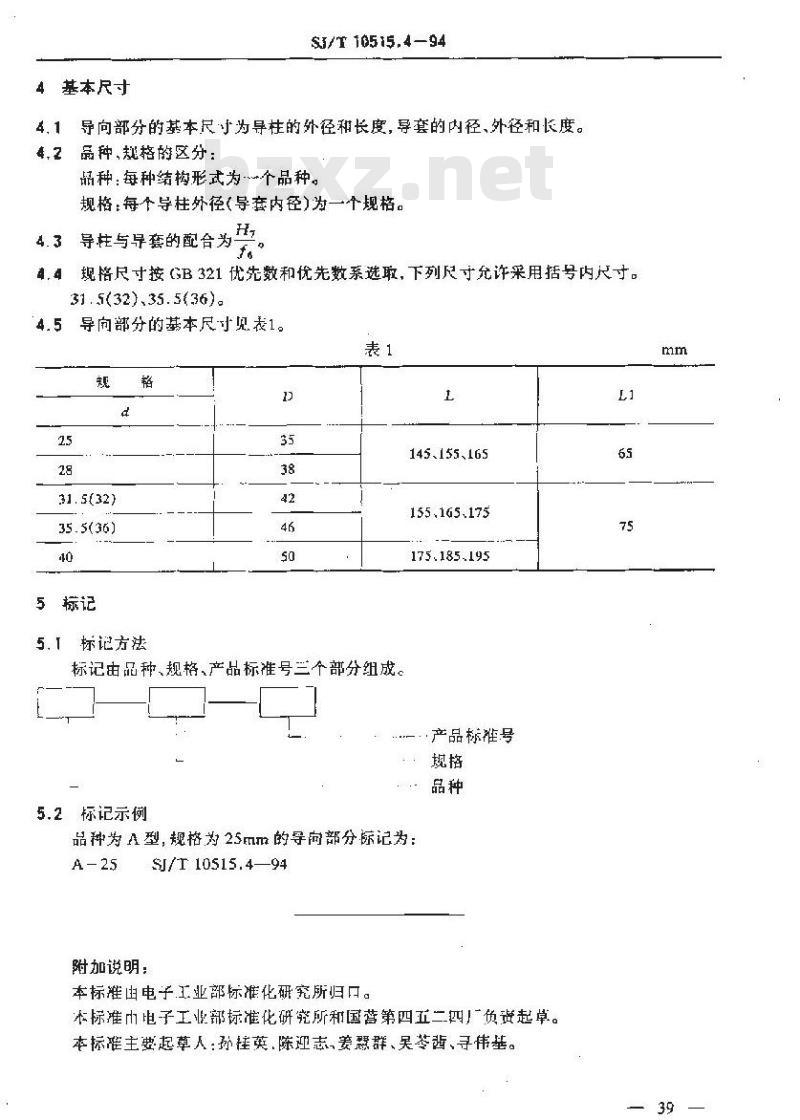

4.5导向部分的基本尺寸见表1。表1
标记方法
标记由品种、规格、产品标准号三个部分组成。5.2标记示例
145.155,165
155.165.175
175.185.195
·产品标雅号
品种为A型，规格为25mm的导向部分际记为：A-25
附加说明：
sJ/r 10515.4—94
本标准由电子工业部标准化研究所归口。本标准巾电子工业部标准化研究所和国营第四五二四负资起草。本标罹主要起草人：孙挂英.陈迎志姜瑟群、吴苓齿、寻伟基。L
