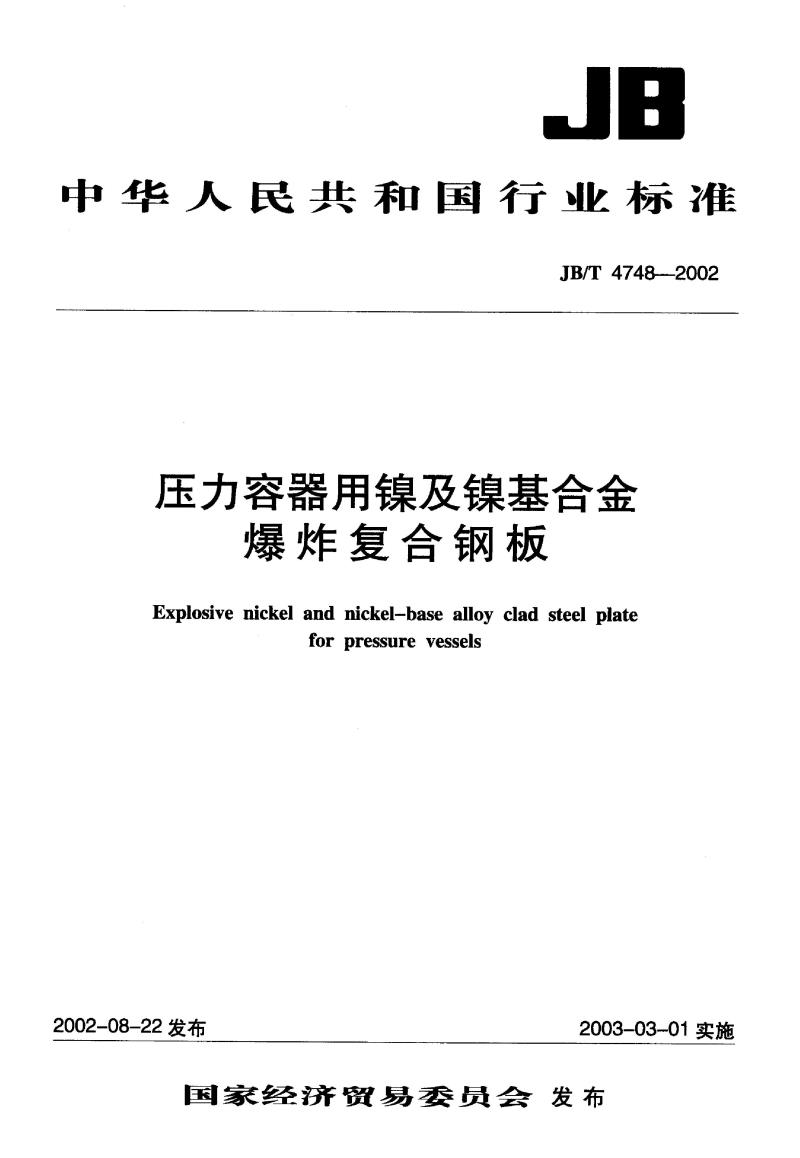

JB/T 4748-2002 压力容器用镍及镍基合金爆炸复合钢板
Explosive Nickel and Nickel-Base Alloy Clad Steel Plate for Pressure Vessels
2002-08-22 发布 2003-03-01 实施
国家经济贸易委员会发布

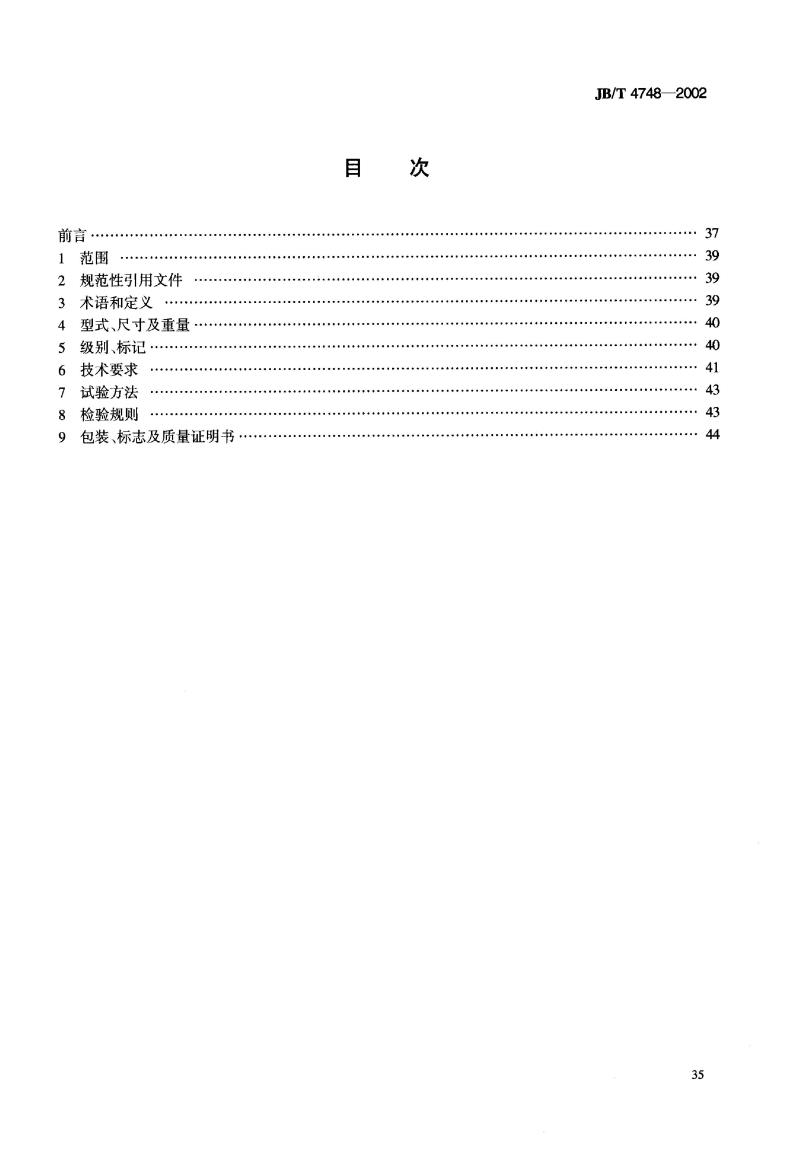

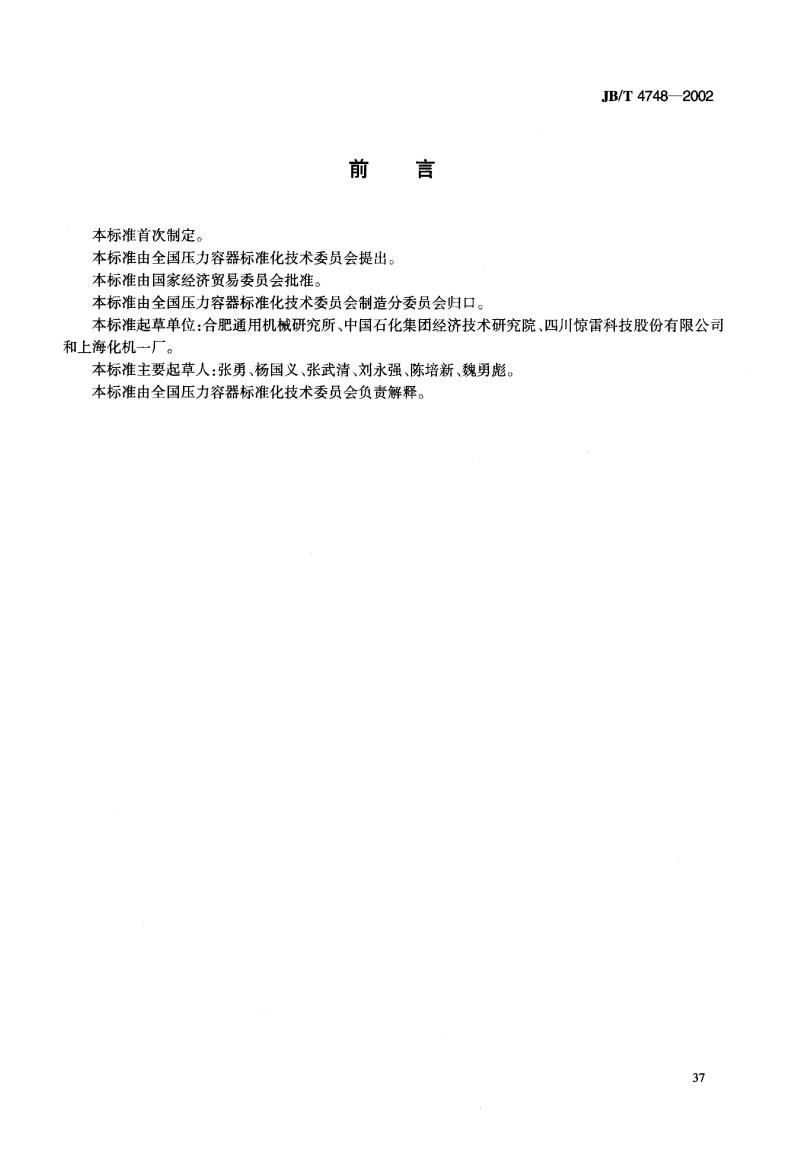

前言
本标准由全国压力容器标准化技术委员会提出，由国家经济贸易委员会批准，并由制造分委员会归口。起草单位包括合肥通用机械研究所、中国石化集团经济技术研究院、四川惊雷科技股份有限公司和上海化机一厂。主要起草人有张勇、杨国义、张武清、刘永强、陈培新、魏勇彪。本标准由全国压力容器标准化技术委员会负责解释。

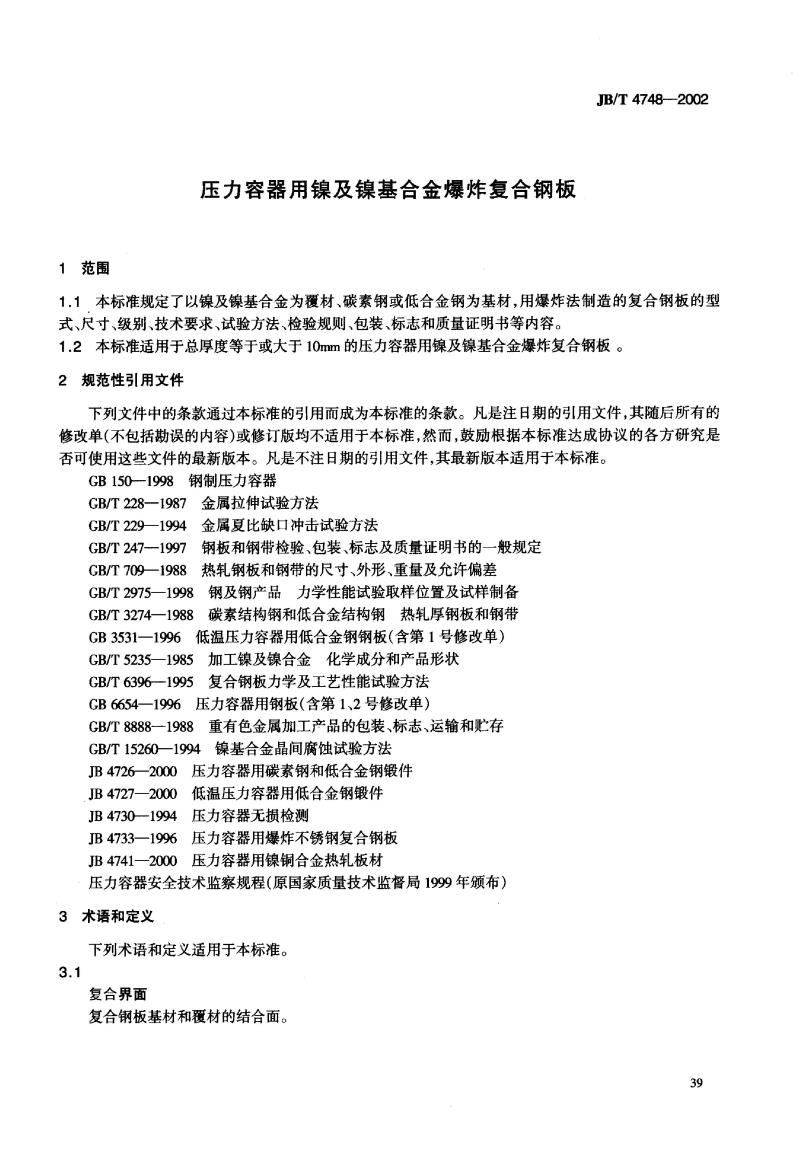

1 范围
本标准规定以镍及镍基合金为覆材、碳素钢或低合金钢为基材，采用爆炸法制造的复合钢板的型式、尺寸、级别、技术要求、试验方法、检验规则、包装、标志及质量证明书。本标准适用于总厚度≥10mm的压力容器用复合钢板。

2 规范性引用文件
本标准引用下列文件成为条款组成部分：GB150-1998《钢制压力容器》、GB/T228-1987《金属拉伸试验方法》、GB/T229-1994《金属夏比缺口冲击试验方法》、GB/T247-1997《钢板和钢带检验、包装、标志及质量证明书的一般规定》、GB/T709-1988《热轧钢板和钢带的尺寸、外形、重量及允许偏差》、GB/T2975-1998《钢及钢产品力学性能试验取样位置及试样制备》、GB/T3274-1988《碳素结构钢和低合金结构钢热轧厚钢板和钢带》、GB3531-1996《低温压力容器用低合金钢钢板》、GB/T5235-1985《加工镍及镍合金化学成分和产品形状》、GB/T6396-1995《复合钢板力学及工艺性能试验方法》、GB6654-1996《压力容器用钢板》、GB/T8888-1988《重有色金属加工产品的包装、标志、运输和贮存》、GB/T15260-1994《镍基合金晶间腐蚀试验方法》、JB4726-2000《压力容器用碳素钢和低合金钢锻件》、JB4727-2000《低温压力容器用低合金钢锻件》、JB4730-1994《压力容器无损检测》、JB4733-1996《压力容器用爆炸不锈钢复合钢板》、JB4741-2000《压力容器用镍铜合金热轧板材》、压力容器安全技术监察规程（原国家质量技术监督局1999年颁布）。

3 术语和定义

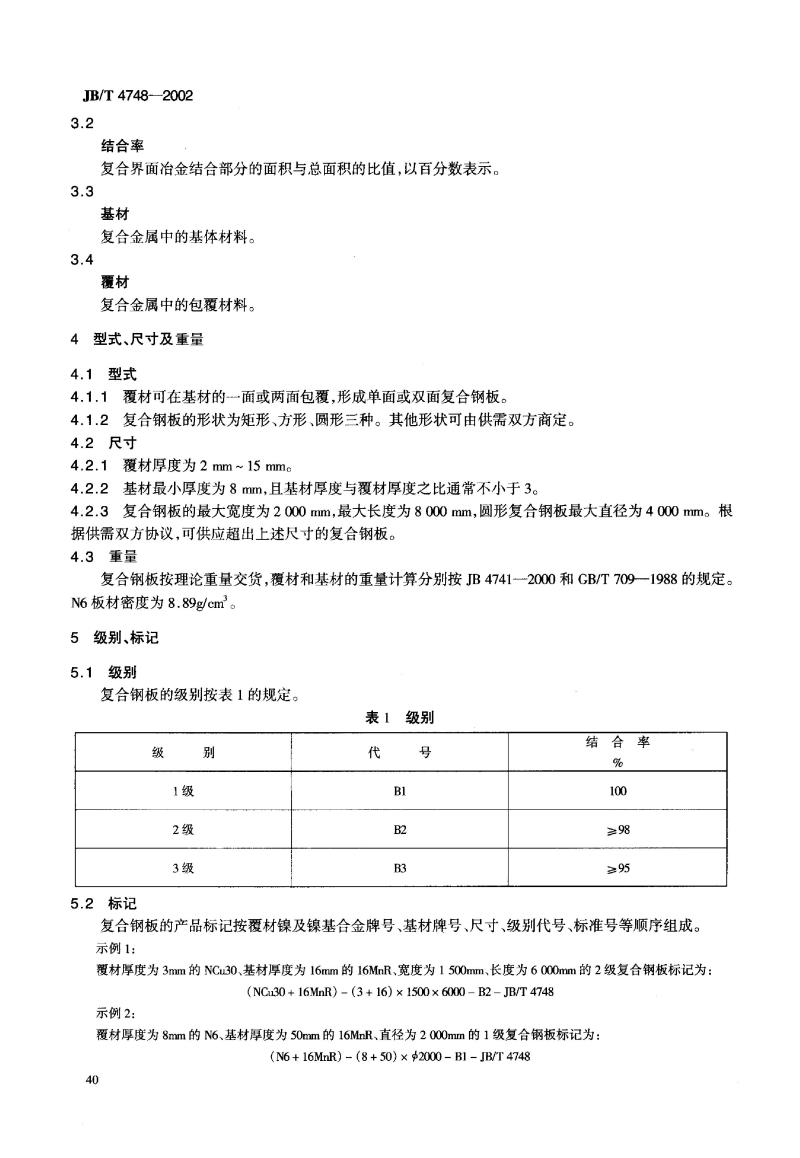

3.1 复合界面：复合钢板基材和覆材的结合面。
3.2 结合率：复合界面冶金结合部分面积与总面积的比值，以百分数表示。www.bzxz.net
3.3 基材：复合金属中的基体材料。
3.4 覆材：复合金属中的包覆材料。

4 型式、尺寸及重量
4.1 型式
覆材可在基材一面或两面包覆，形成单面或双面复合钢板。复合钢板的形状为矩形、方形或圆形，其他形状可由供需双方商定。
4.2 尺寸
覆材厚度为2mm~15mm，基材最小厚度为8mm，且基材厚度与覆材厚度之比通常不小于3。复合钢板最大宽度为2000mm，最大长度为8000mm，圆形复合钢板最大直径为4000mm，可按供需双方协议提供超尺寸复合钢板。
4.3 重量
复合钢板按理论重量交货，覆材和基材重量分别按JB4741-2000及GB/T709-1988规定计算，镍板材密度为8.89g/cm³。

5 级别、标记
5.1 级别
复合钢板的级别按结合率划分：一级100%，二级≥98%，三级≥95%。
5.2 标记
复合钢板的产品标记应按覆材镍及镍基合金规定标识。
