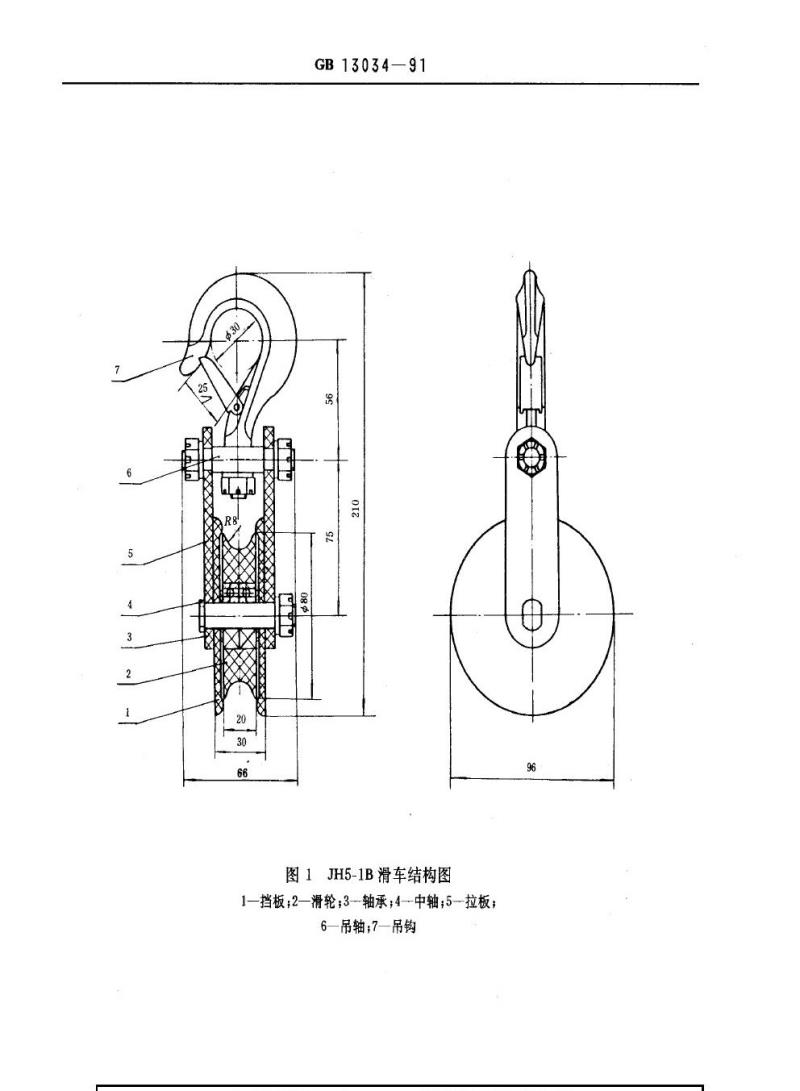

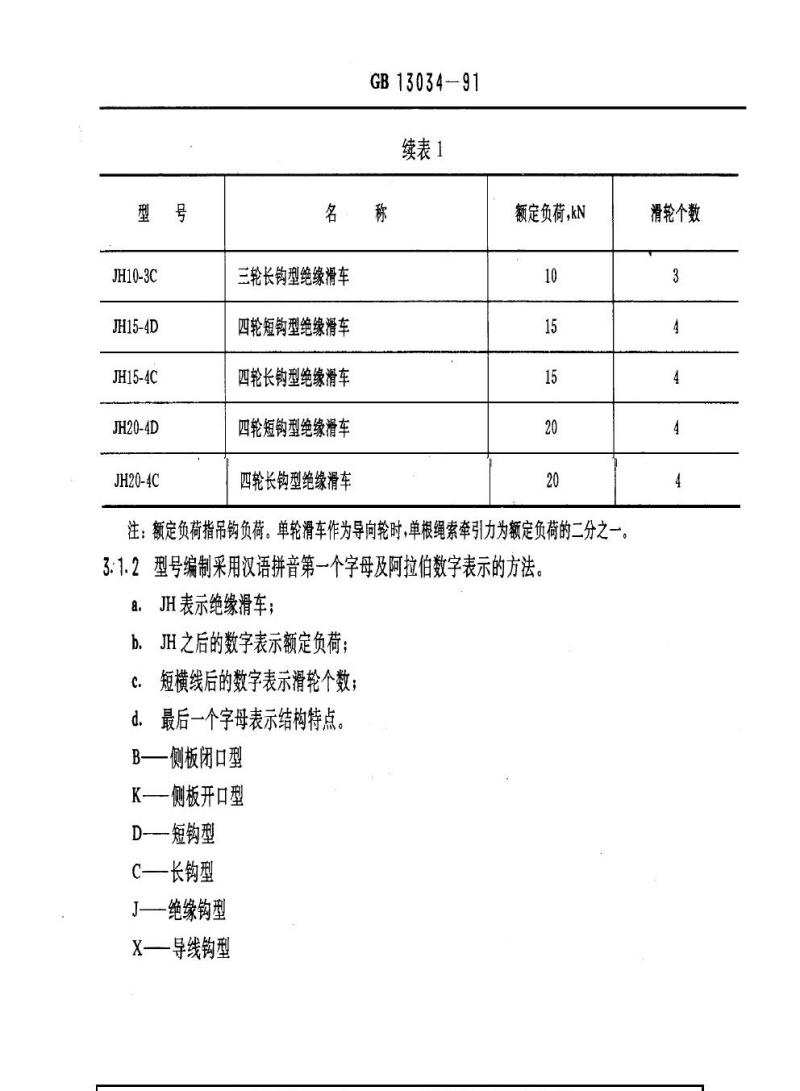

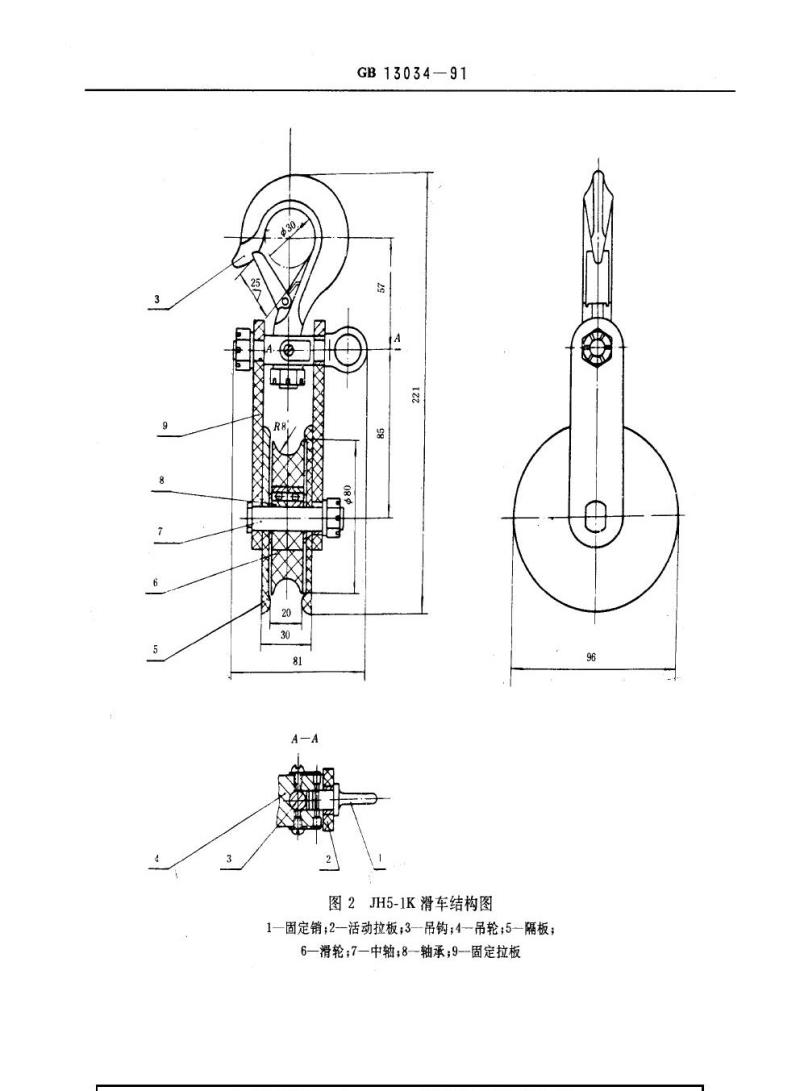

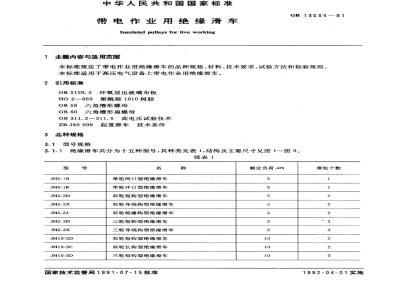

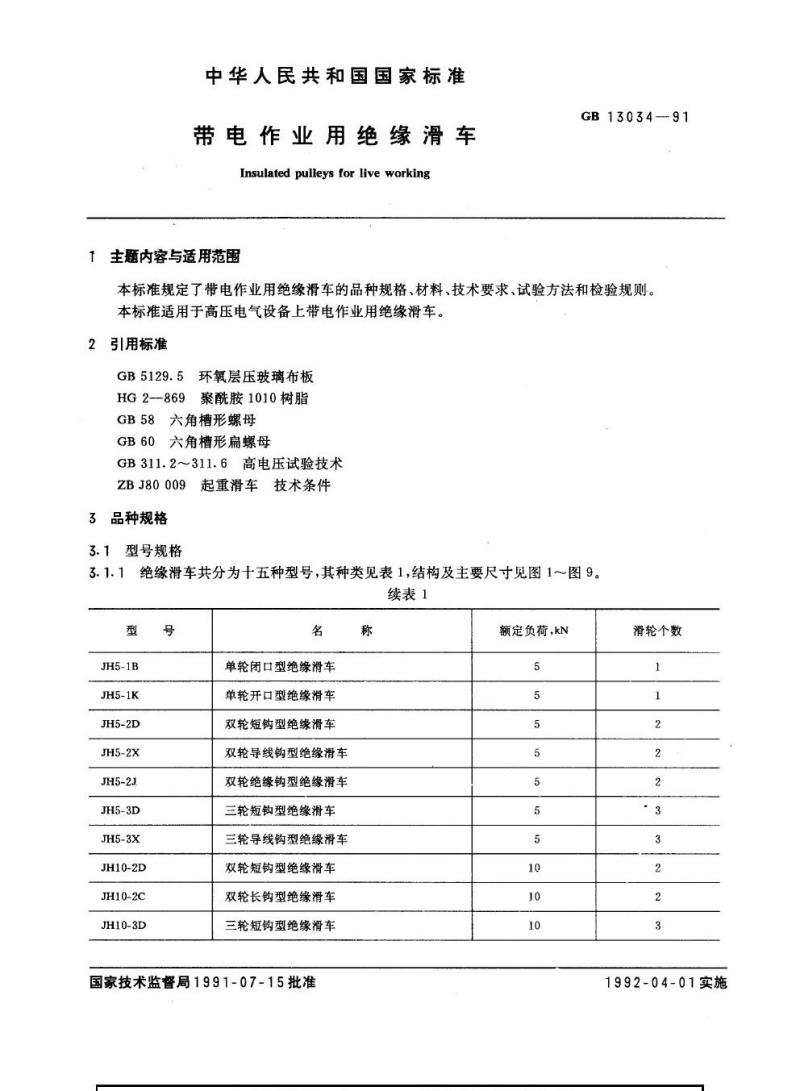

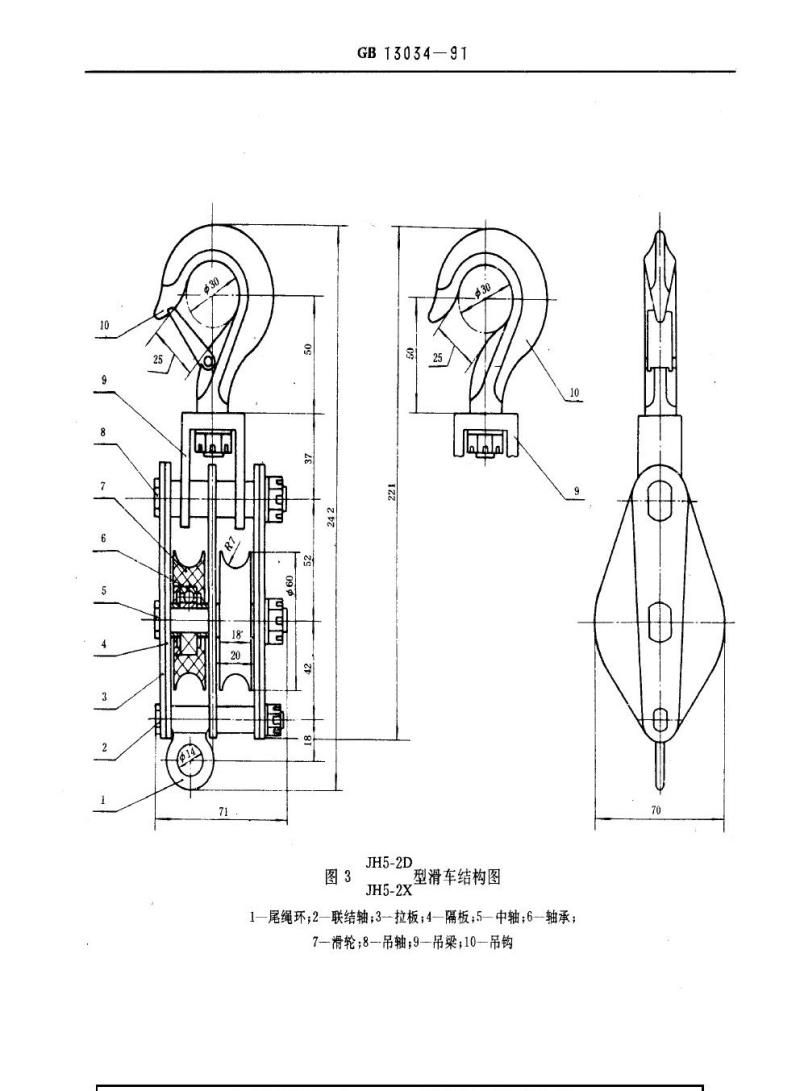

中华人民共和国国家标准 带电作业用绝缘滑车 GB13034-91 1 主题内容与适用范围 本标准规定了带电作业用绝缘滑车的品种规格、材料、技术要求、试验方法和检验规则。本标准适用于高压电气设备上带电作业用绝缘滑车。 2 引用标准 GB5129.5 环氧层压玻璃布板 HG2-869 聚酰胺1010树脂 GB58 六角槽形螺母 GB60 六角槽形扁螺母 GB311.2～311.6 高电压试验技术起重滑车技术条件 ZBJ80009 3 品种规格 3.1 型号规格 3.1.1 绝缘滑车共分为十五种型号，其种类见表1，结构及主要尺寸见图1～图9。 表1 型号 JH5-1B JH5-1K JH5-2D JH5-2X JH5-2J JH5-3D JH5-3X JH10-2D JH10-2C JH10-3D 名 称 单轮闭口型绝缘滑车 单轮开口型绝缘滑车 双轮短钩型绝缘滑车 双轮导线钩型绝缘滑车 双轮绝缘钩型绝缘滑车 三轮短钩型绝缘滑车 三轮导线钩型绝缘滑车 双轮短钩型绝缘滑车 双轮长钩型绝缘滑车 三轮短钩型绝缘滑车 额定负荷（kN） 5 5 5 5 5 5 5 10 10 10 滑轮个数 1 2 2 2 3 3 2 2 3 型号 JH10-3C JH15-4D JH15-4C JH20-4D JH20-4C 额定负荷（kN） 10 15 15 20 20 注：额定负荷指吊钩负荷。单轮滑车作为导向轮时，单根绳索牵引力为额定负荷的二分之一。 3.1.2 型号编制采用汉语拼音第一个字母及阿拉伯数字表示的方法，JH表示绝缘滑车；JH之后的数字表示额定负荷；短横线后的数字表示滑轮个数；最后一个字母表示结构特点。 B—侧板闭口型 K—侧板开口型 D—短钩型 C—长钩型 J—绝缘钩型 X—导线钩型 滑轮个数 3 4 4 4 3 4 图1 JH5-1B滑车结构图 1 挡板；2 滑轮；3 轴承；4 中轴；5 拉板；6 吊轴；7 吊钩 图2 JH5-1K滑车结构图 1 固定销；2 活动拉板；3 吊钩；4 吊轮；5 隔板；6 滑轮；7 中轴；8 轴承；9 固定拉板 图3 JH5-2D型滑车结构图 1 尾绳环；2 联结轴；3 拉板；4 隔板；5 中轴；6 轴承；7 滑轮；8 吊轴；9 吊梁；10 吊钩 图4 JH5-2X型滑车结构图 1 尾绳环；2 联结轴；3 拉板；4 隔板；5 中轴；6 轴承；7 滑轮；8 吊轴；9 吊梁；10 吊钩 图5 JH5-2J型滑车结构图 1 隔板；2 拉板；3 联结轴；4 滑轮；5 中轴；6 轴承；7 吊轴；8 吊钩 图6 JH5-3D型滑车结构图 1 尾绳环；2 联结轴；3 拉板；4 隔板；5 中轴；6 轴承；7 滑轮；8 吊轮；9 吊梁；10 吊钩 图7 JH10-2C型滑车结构图 1 尾绳环；2 联结轴；3 滑轮；4 中轴；5 轴承；6 拉板；7 吊轴；8 隔板；9 吊梁；10 吊环；11 吊钩 图8 JH10-3C型滑车结构图 1 绳尾环；2 联结轴；3 拉板；4 隔板；5 中轴；6 轴承；7 滑轮；8 吊轴；9 吊梁；10 吊环；11 吊钩
