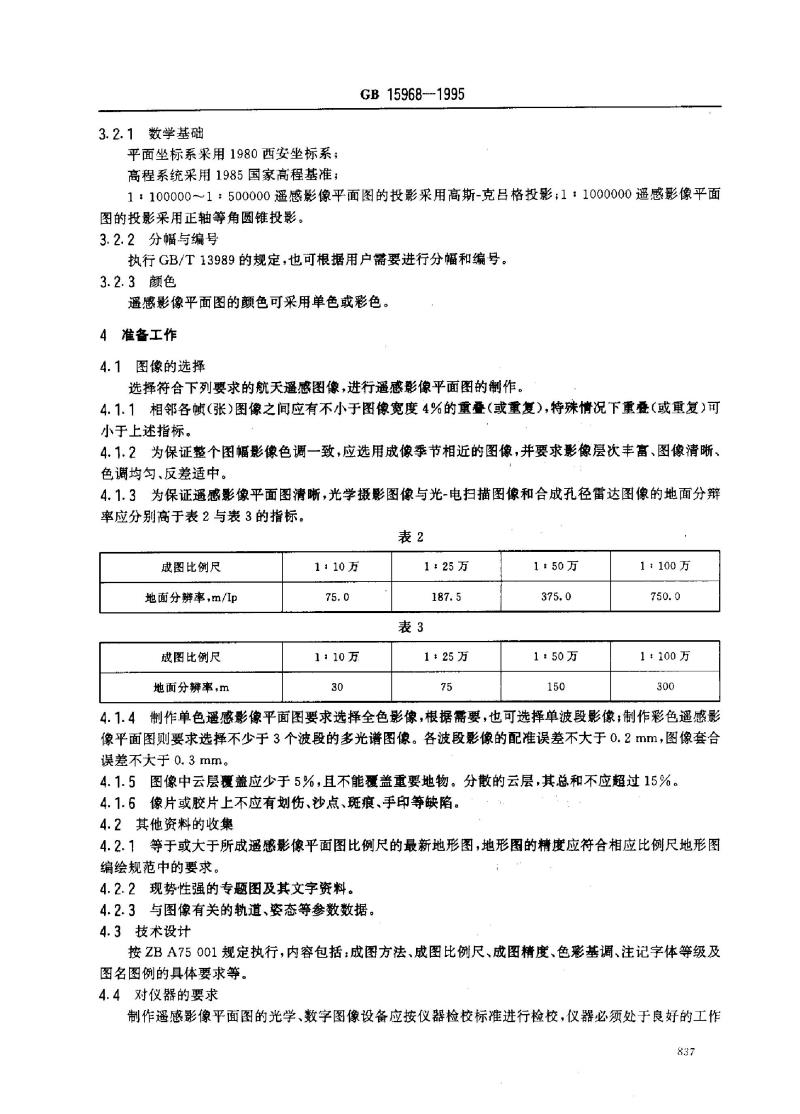

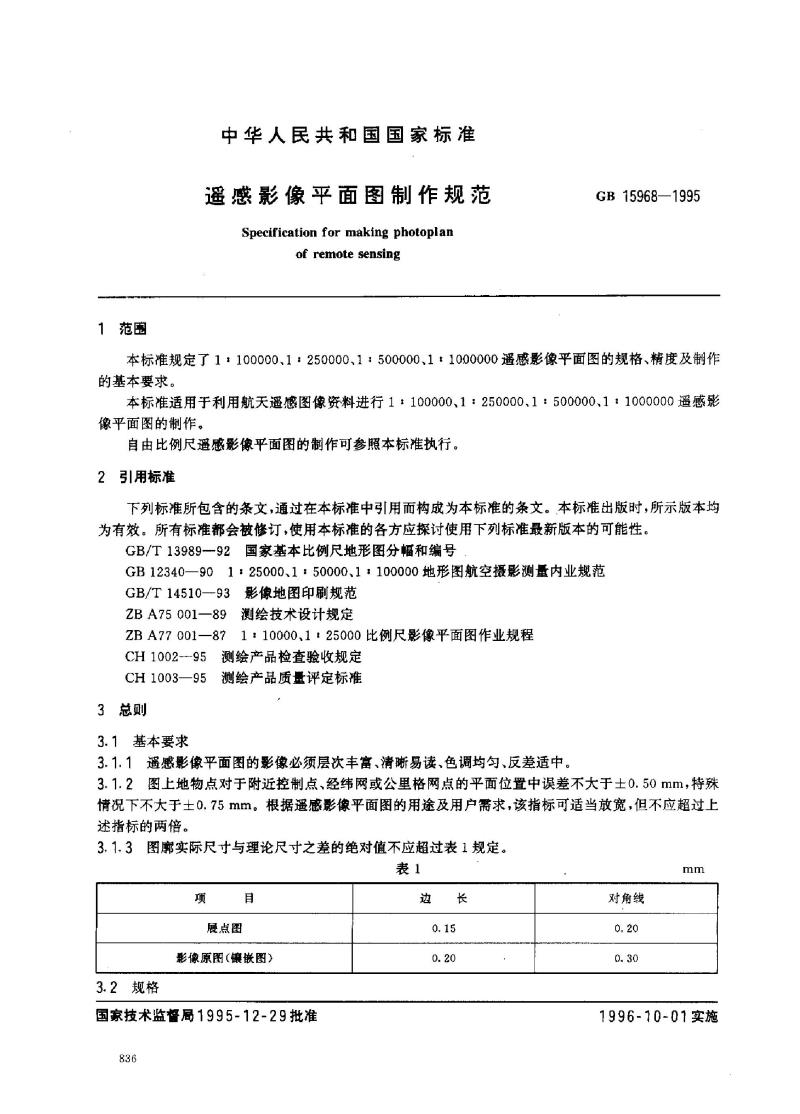

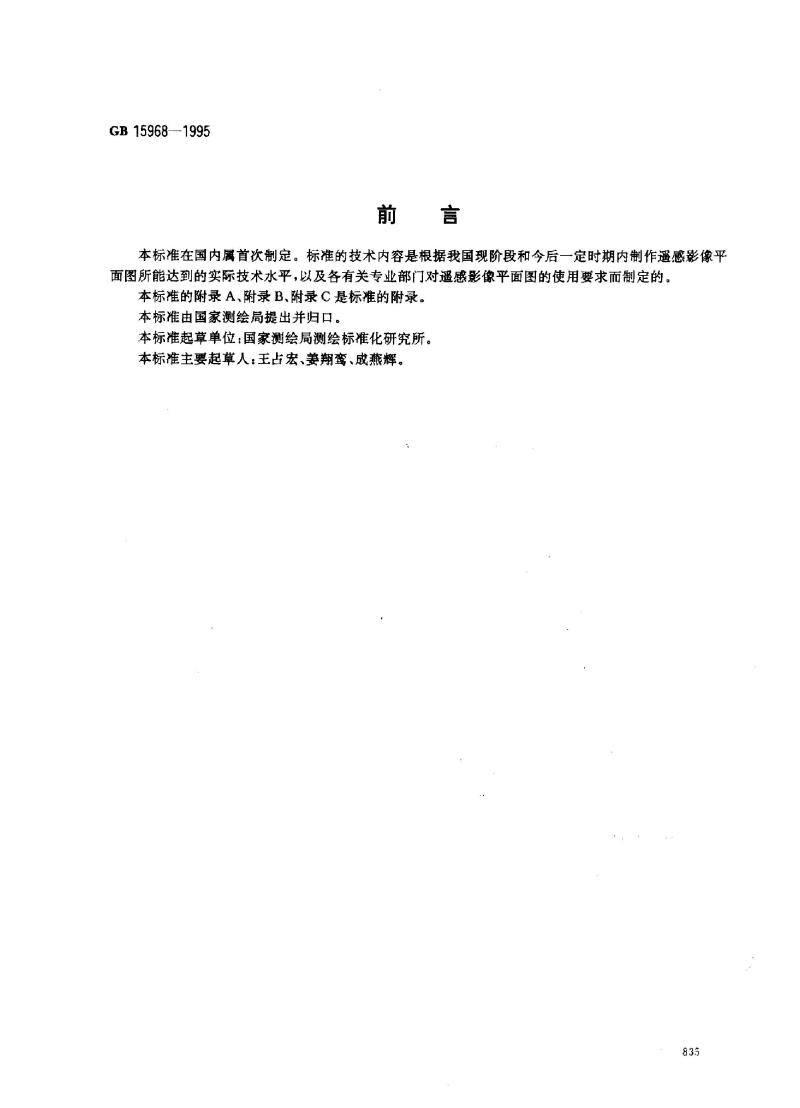

GB15968-1995 遥感影像平面图制作规范 前言 本标准在国内属首次制定，技术内容依据我国现阶段和未来一定时期内遥感影像平面图制作技术水平，结合相关专业部门对遥感影像平面图的使用要求制定。本标准的附录A、附录B和附录C为相关标准附录。本标准由国家测绘局提出并归口，起草单位为国家测绘局测绘标准化研究所，主要起草人包括王占宏、姜翔鸾、成燕辉。 1 范围 本标准规定了1：100000、1：250000、1：500000、1：1000000遥感影像平面图的规格、精度及制作基本要求，适用于利用航天遥感图像资料制作这些比例尺的遥感影像平面图。自由比例尺遥感影像平面图的制作可参照本标准执行。 2 引用标准 下列标准所包含的条文，通过在本标准中引用构成本标准条文。所有标准版本在本标准发布时均为有效，用户应关注相关标准最新版本。 GB/T13989-92 国家基本比例尺地形图分幅和编号 GB12340—90 1：25000、1：50000、1：100000地形图航空摄影测量内业规范 GB/T14510—93 影像地图印刷规范 ZBA75001—89 测绘技术设计规定 ZBA77001—87 1：10000、1：25000比例尺影像平面图作业规程 CH1002—95 测绘产品检查验收规定 CH1003—95 测绘产品质量评定标准 3 总则 3.1 基本要求 3.1.1 遥感影像平面图的影像必须层次丰富、清晰易读、色调均匀、反差适中。3.1.2 图上地物点对于附近控制点、经纬网或公里格网点的平面位置中误差不大于0.50mm，特殊情况下可放宽至0.75mm。根据遥感影像平面图的用途及用户需求，该指标可适当放宽，但不应超过上述指标的两倍。 3.1.3 图廓实际尺寸与理论尺寸之差的绝对值不应超过表1规定。 表1 项目 展点图 影像原图（镶嵌图） 边长 0.15 0.20 对角线 0.20 0.30 mm 3.2 规格 3.2.1 数学基础 平面坐标系采用1980西安坐标系，高程系统采用1985国家高程基准。1：100000至1：500000遥感影像平面图的投影采用高斯-克吕格投影，1：1000000遥感影像平面图的投影采用正轴等角圆锥投影。 3.2.2 分幅与编号 执行GB/T13989的规定，也可根据用户需要进行分幅和编号。 3.2.3 颜色 遥感影像平面图的颜色可采用单色或彩色。 4 准备工作 4.1 图像的选择 选择符合下列要求的航天遥感图像，进行遥感影像平面图的制作。 4.1.1 相邻各帧图像之间应有不小于图像宽度4%的重叠，特殊情况下可小于此指标。 4.1.2 为保证整个图幅影像色调一致，应选用成像季节相近的图像，并要求影像层次丰富、图像清晰、色调均匀、反差适中。 4.1.3 为保证影像平面图的清晰度，光学摄影图像、光电扫描图像和合成孔径雷达图像的地面分辨率应高于表2和表3的要求。 表2 成图比例尺 地面分辨率（m） 1：10万 75.0 1：25万 187.5 1：50万 375.0 1：100万 750.0 表3 成图比例尺 地面分辨率（m） 1：10万 30 1：25万 75 1：50万 150 1：100万 300 4.1.4 制作单色遥感影像平面图要求选择全色影像，根据需要，也可选择单波段影像；制作彩色遥感影像平面图则要求选择不少于3个波段的多光谱图像。各波段影像的配准误差不大于0.2mm，图像套合误差不大于0.3mm。 4.1.5 图像中云层覆盖应少于5%，且不能覆盖重要地物，分散的云层总和不应超过15%。 4.1.6 像片或胶片上不应有划伤、沙点、斑痕、手印等缺陷。 4.2 其他资料的收集 4.2.1 等于或大于所成遥感影像平面图比例尺的最新地形图，地形图的精度应符合相应比例尺地形图编绘规范中的要求。 4.2.2 现势性强的专题图及其文字资料。 4.2.3 与图像有关的轨道、姿态等参数数据。 4.3 技术设计 按ZBA75001规定执行，内容包括：成图方法、成图比例尺、成图精度、色彩基调、注记字体等级及图名图例的具体要求等。 4.4 对仪器的要求 制作遥感影像平面图的光学、数字图像设备应按仪器检校标准进行检校，仪器必须处于良好的工作状态。
