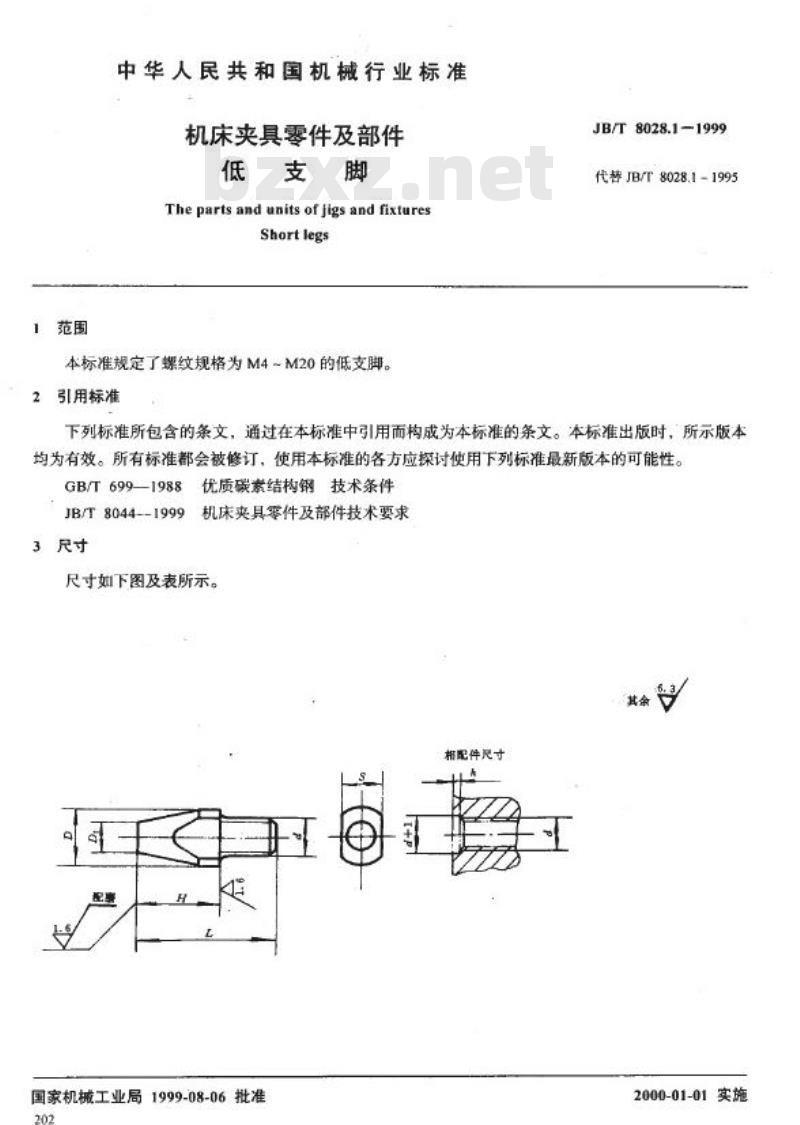

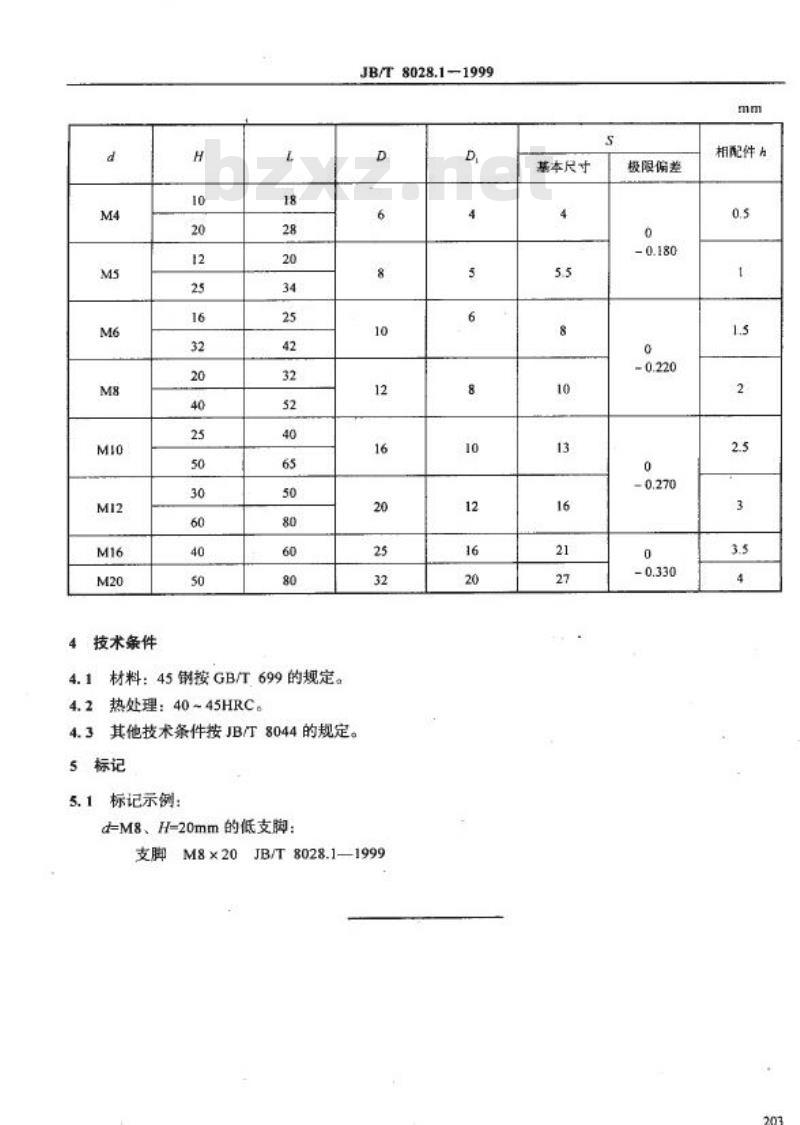

中华人民共和国机械行业标准 机床夹具零件及部件——低支脚 (The parts and units of jigs and fixtures - Short legs) ICS 25.080.01 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了螺纹规格为 M4~M20 的低支脚。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 - JB/T 8028.1-1999 (代替 JB/T 8028.1-1995) - GB/T 699-1988 优质碳素结构钢技术条件 - JB/T 8044-1999 机床夹具零件及部件技术要求 3 尺寸 尺寸如下图及表所示： | 螺纹规格 | H (mm) | 其他尺寸 (mm) | | :--- | :--- | :--- | | M4 | 10 | 20 | | M5 | 12 | 25 | | M6 | 16 | 32 | | M8 | 20 | 40 | | M10 | 25 | 50 | | M12 | 30 | 60 | | M16 | 40 | 80 | | M20 | 60 | 80 | 4 技术条件 4.1 材料：45钢，按 GB/T 699 的规定。 4.2 热处理：40~45HRC。 4.3 其他技术条件按 JB/T 8044 的规定。 5 标记 5.1 标记示例： 对于 d=M8、H=20mm 的低支脚，标记如下： JB/T 8028.1—1999 支脚M8×20 JB/T 8028.1—1999
