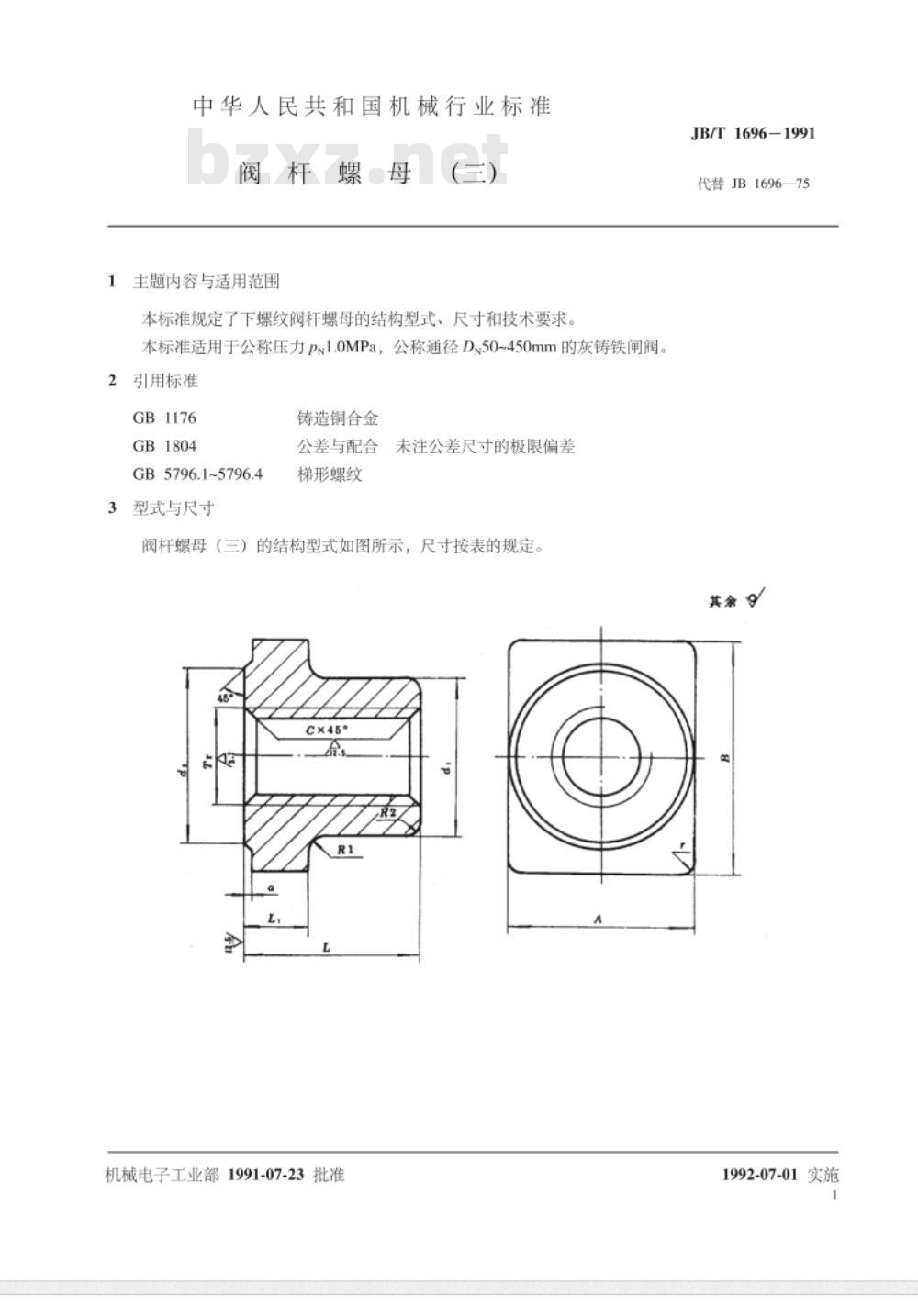

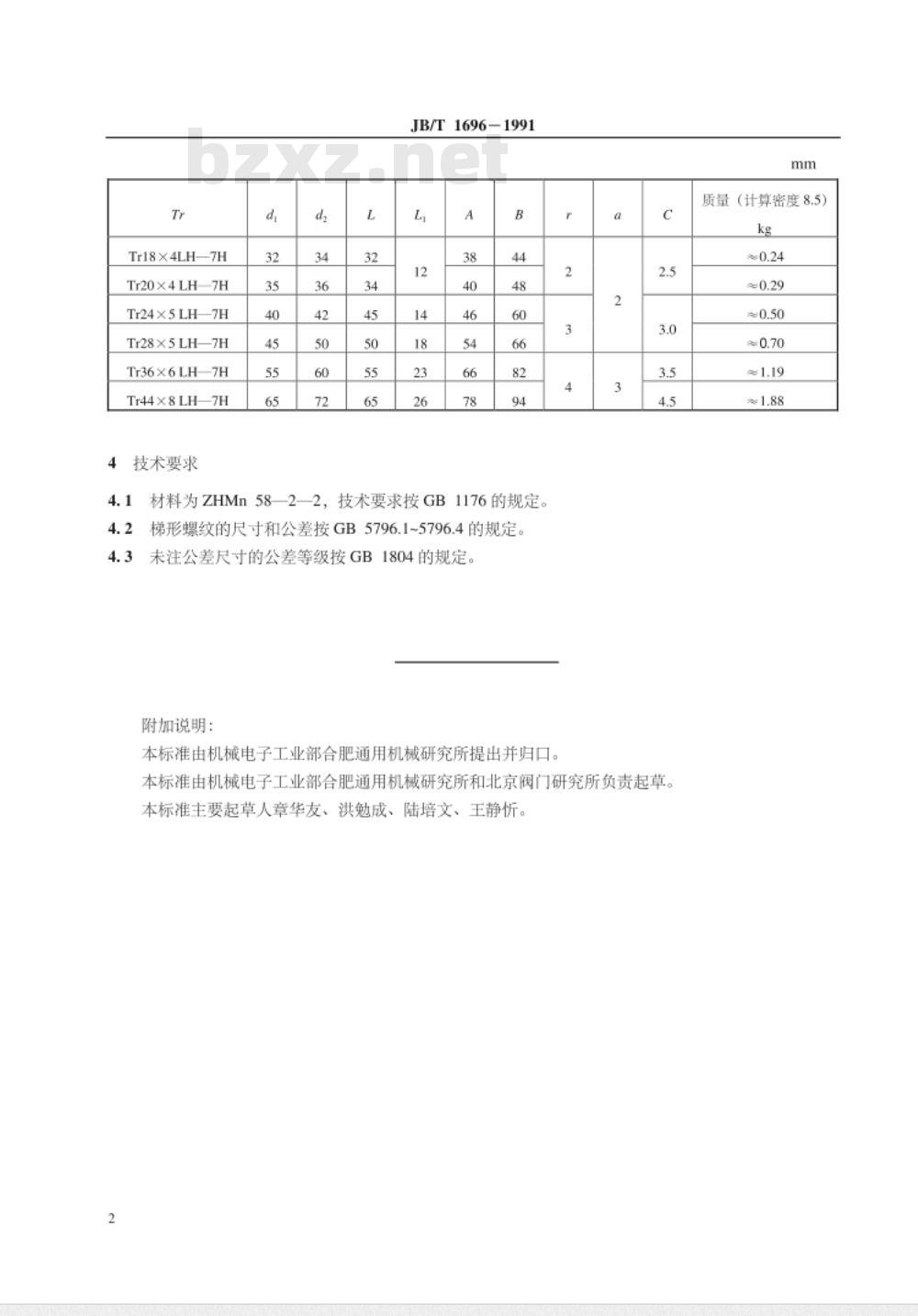

中华人民共和国机械行业标准 JB/T1696-1991 阀杆螺母 发布日期：1991-07-23 实施日期：1992-07-01 代替标准：JB1696—75 1 主题内容与适用范围 本标准规定了下螺纹阀杆螺母的结构型式、尺寸和技术要求。本标准适用于公称压力Pv1.0MPa，公称通径D=50~450mm的灰铸铁闸阀。 2 引用标准 GB1176 铸造铜合金 GB1804 公差与配合 GB5796.1~5796.4 未注公差尺寸的极限偏差梯形螺纹 3 型式与尺寸 阀杆螺母（三）的结构型式如图所示，尺寸按表的规定。 涉及螺纹规格包括：Tr18×4LH7H、Tr20×4LH7H、Tr24×5LH—7H、Tr28×5LH—7H、Tr36X6LH7H、Tr44×8LH-7H。 质量（计算密度8.5 kg/dm³）参考数据：0.24、0.29、0.50、0.70、1.19、1.88。 4 技术要求 4.1 材料为ZHMn58—2—2，技术要求按GB1176的规定。 4.2 梯形螺纹的尺寸和公差按GB5796.1~5796.4的规定。 4.3 未注公差尺寸的公差等级按GB1804的规定。 附加说明： 本标准由机械电子工业部合肥通用机械研究所提出并归口。本标准由机械电子工业部合肥通用机械研究所和北京阀门研究所负责起草。本标准主要起草人：章华友、洪勉成、陆培文、王静忻。
