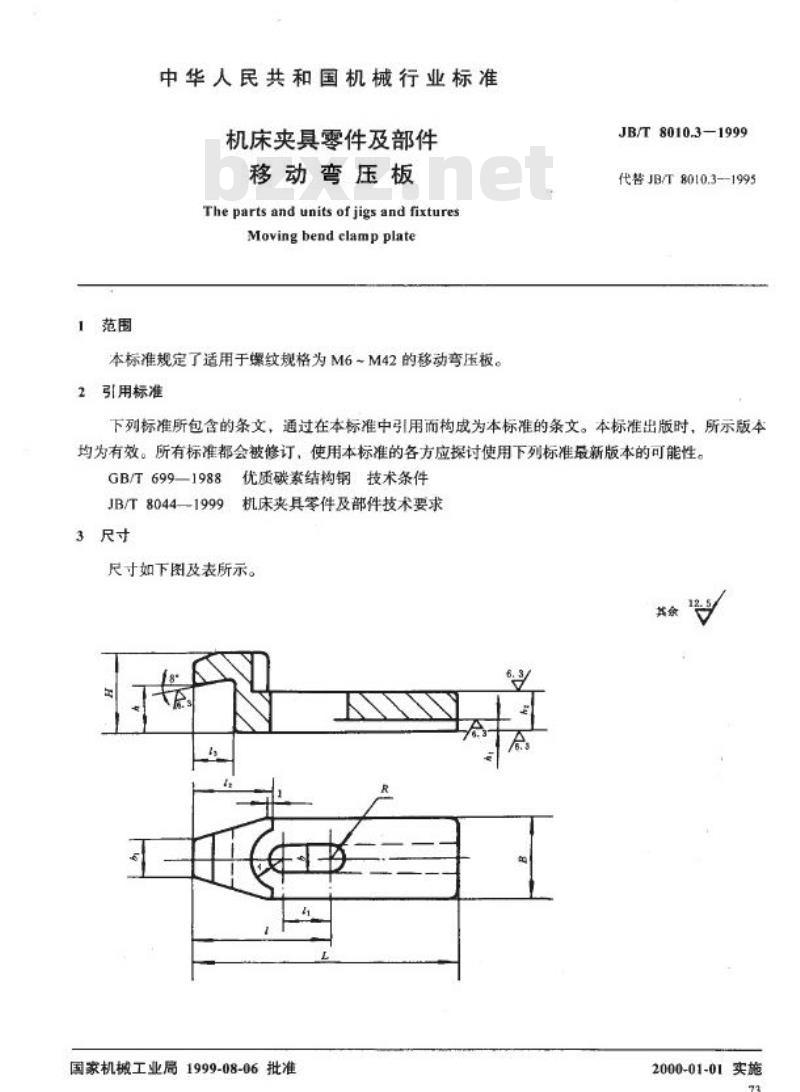

中华人民共和国机械行业标准 机床夹具零件及部件 移动弯压板 (The parts and units of jigs and fixtures - Moving bend clamp plate) 发布日期：1999-08-06 实施日期：2000-01-01 国家机械工业局 1 范围 本标准规定了适用于螺纹规格为M6~M42的移动弯压板。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 699—1988 优质碳素结构钢技术条件 JB/T 8044-1999 机床夹具零件及部件技术要求 3 尺寸 机床夹具零件及部件尺寸如下图及表所示。 公称直径（螺纹直径）系列： 6, 8, 10, 12, 16, 20, 24, 30, 36, 42, 60, 80, 100, 120, 160, 200, 250, 320, 360, 400 相关尺寸参数参考： - H系列：8, 20, 25, 32, 40, 45, 55, 65, 75, 90, 105; 20, 25, 32, 40, 50, 60, 70, 100, 115, 130 - b系列：12, 15, 20, 25, 30, 36, 44, 60, 65, 75; 6.6, 9, 11, 14, 18, 22, 26, 33, 39; 10, 12, 15, 20, 22, 25, 28, 32, 40, 45, 50, 60; 12, 16, 20, 25, 30, 35, 45, 50, 60; 18, 22, 30, 38, 56, 75, 90, 100, 115 4 技术条件 4.1 材料：45钢按GB/T 699的规定。 4.2 热处理：35~40HRC。 4.3 其他技术条件按JB/T 8044的规定。 5 标记 5.1 标记示例： JB/T8010.3-1999 [型号/尺寸信息] 例如：公称直径-8mm、L-80mm的移动弯压板，标记为：压板8×80 JB/T8010.3-1999
