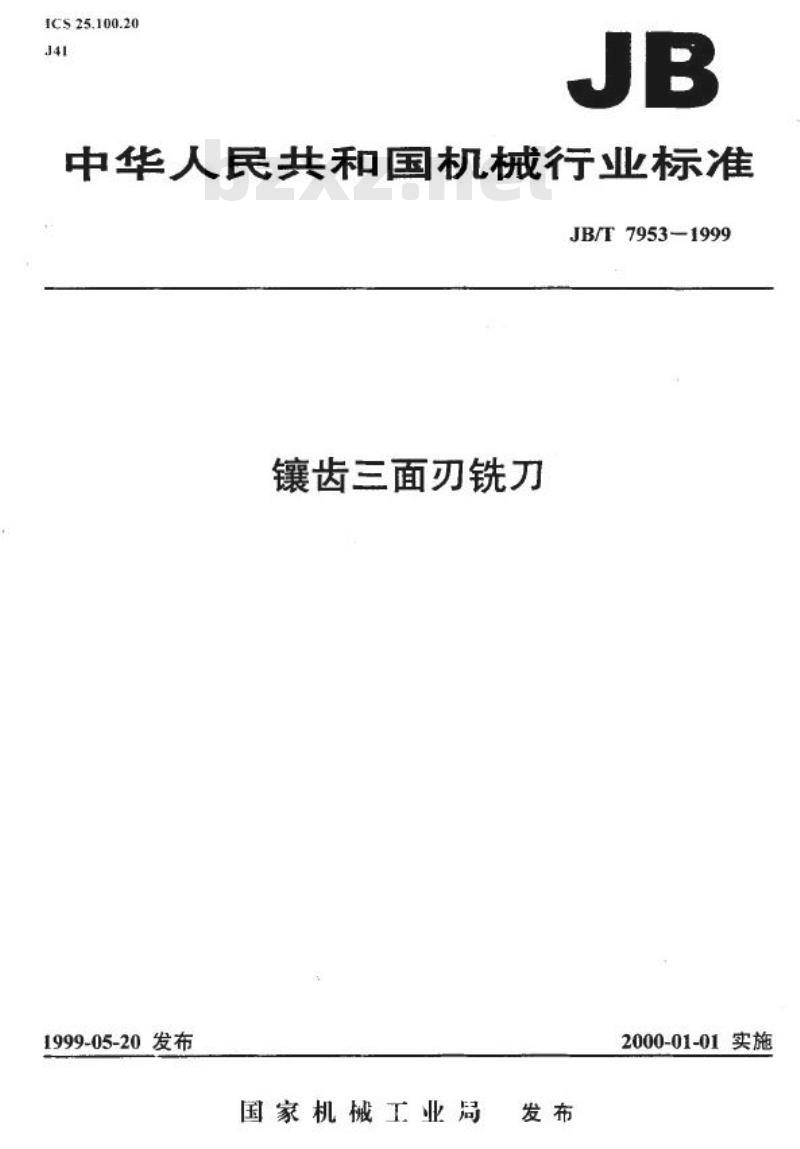

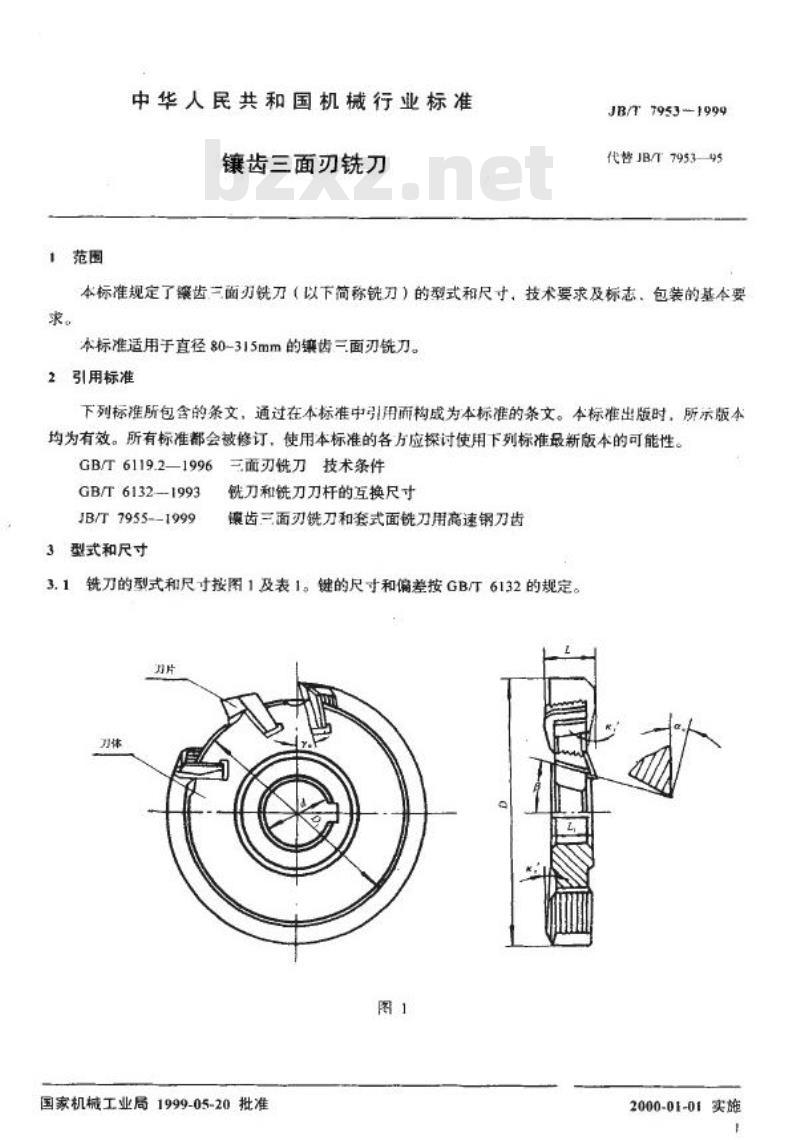

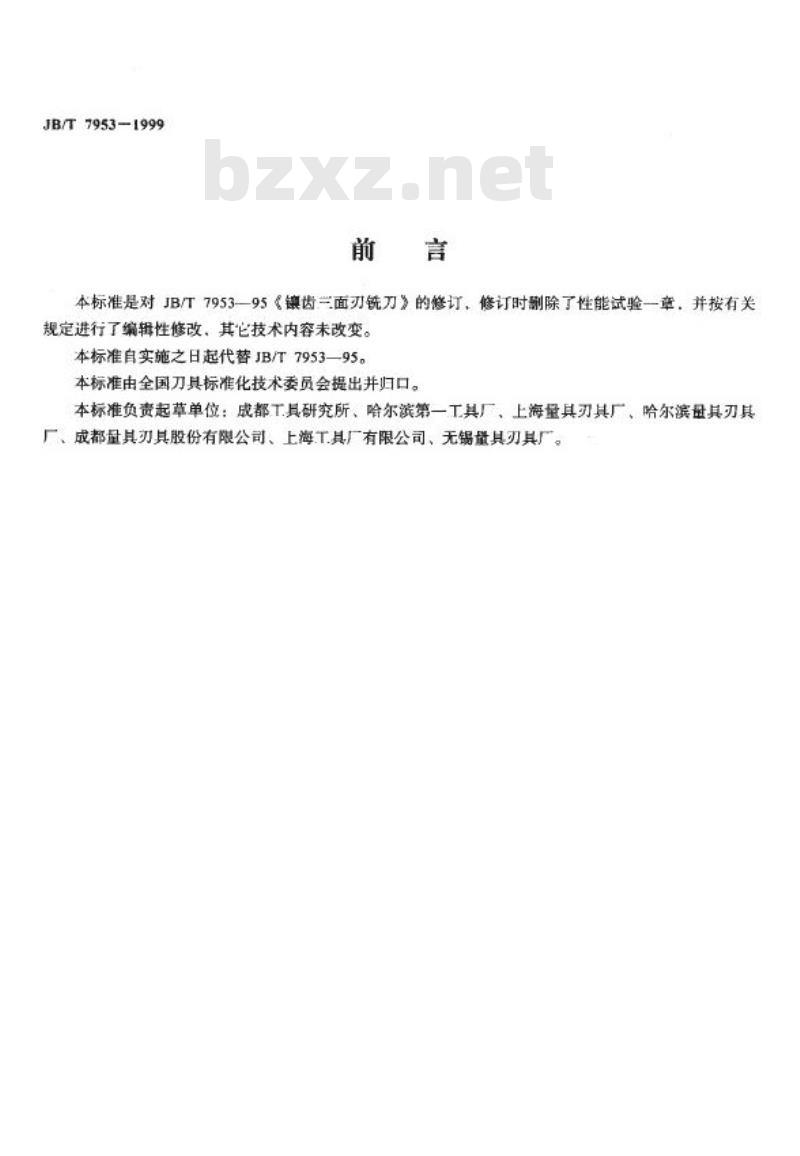

JB/T7953-1999 镶齿三面刃铣刀 前言 本标准是对 JB/T7953-1995《镶齿三面刃铣刀》的修订。修订时除了性能试验一章，并按有关规定进行了编辑性修改，其它技术内容未改变。本标准自实施之日起代替 JB/T7953-1995。本标准由全国刀具标准化技术委员会提出并归口。 本标准负责起草单位：成都工具研究所、哈尔滨第一工具厂、上海量具刃具厂、哈尔滨量具刃具厂、成都量具刃具股份有限公司、上海工具厂有限公司、无锡量具刃具厂。 1 范围 本标准规定了镶齿三面刃铣刀（以下简称铣刀）的型式和尺寸、技术要求及标志、包装的基本要求。 本标准适用于直径 80-315mm 的镶齿三面刃铣刀。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 6119.2—1996 GB/T 6132—1993 JB/T 7955—1999 3 型式和尺寸 3.1 铣刀的型式和尺寸按表1。镶齿三面刃铣刀和套式面铣刀用高速钢刀齿键的尺寸和偏差按 GB/T 6132 的规定。 表1 镶齿三面刃铣刀基本尺寸 基本尺寸 D (mm): 80, 100, 125, 160, 200, 250, 315 D 的极限偏差: js16, H7 基本尺寸 L (mm): 12, 14, 16, 18, 20, 22, 25, 28, 32 L 的极限偏差: H12 基本尺寸 d (mm): 12, 14, 16, 18, 20, 22, 25, 28, 32 d 的极限偏差: H7 注：刀片的尺寸和偏差按 JB/T 7955。 3.2 标记示例： 外径 D=200mm，厚度 L=18mm 的镶齿三面刃铣刀，其标记为：铣刀200×18JB/T7953—1999 4 技术要求 4.1 铣刀表面不应有裂纹，切削刃应锋利，不应有崩刃、钝口以及磨退火等影响使用性能的缺陷。 4.2 铣刀表面粗糙度按下列规定： — 前面和后面 — 内孔表面 — 刀齿两侧隙面和承载端面 4.3 位置公差按表2。
