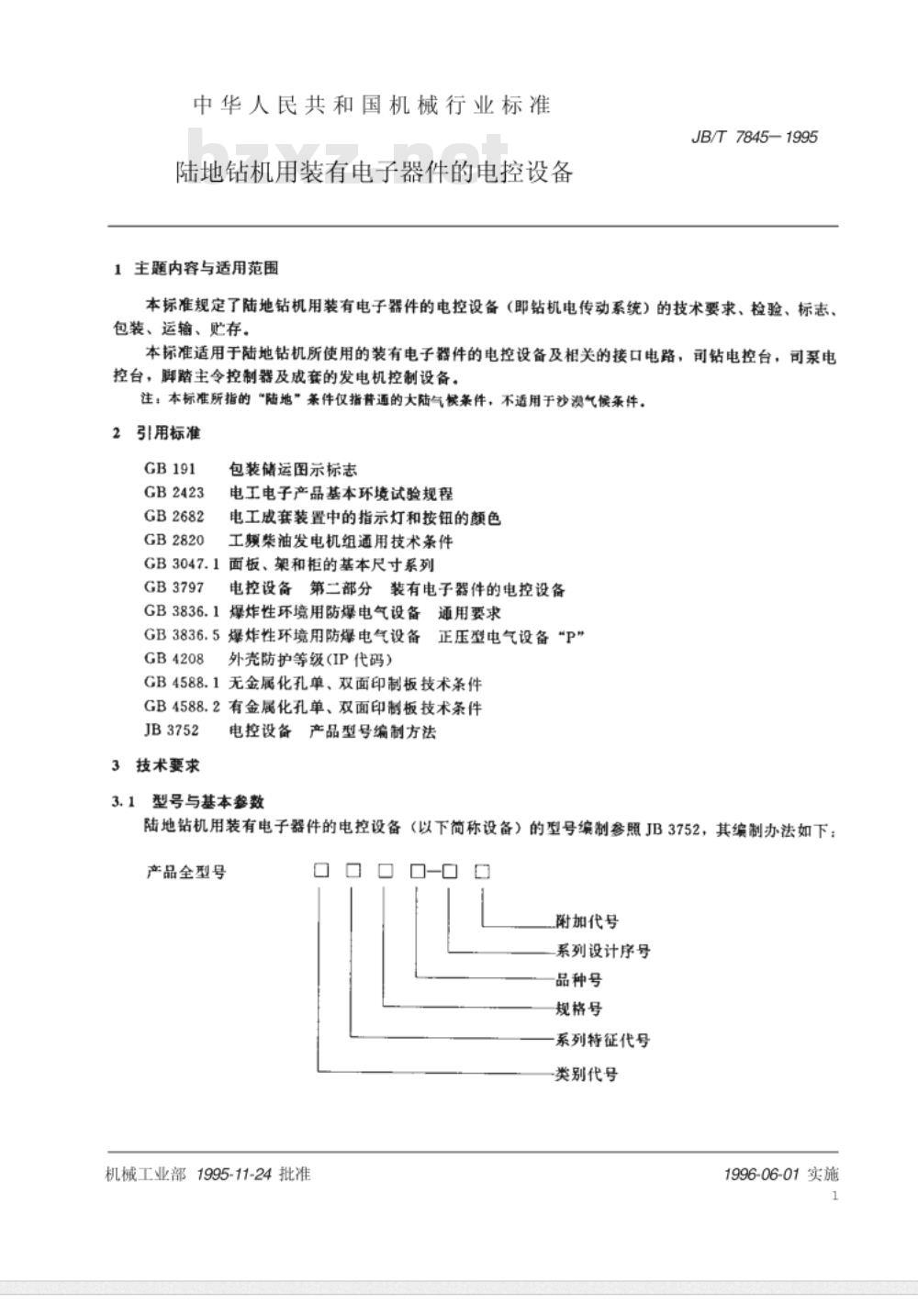

中华人民共和国机械行业标准 JB/T7845-1995 陆地钻机用装有电子器件的电控设备 发布日期：1995-11-24 实施日期：1996-06-01 1 范围 本标准规定了陆地钻机用装有电子器件的电控设备（即钻机电传动系统）的技术要求、检验、标志、包装、运输、贮存。 本标准适用于陆地钻机所使用的装有电子器件的电控设备及相关的接口电路，司钻电控台，司泵电控台，脚踏主令控制器及成套的发电机控制设备。 注：本标准所指的“陆地”条件仅指替通的大陆气候条件，不适用于沙漠气候条件。 2 引用标准 GB 191 包装储运图示标志 GB 2423 电工电子产品基本环境试验规程 GB 2682 电工成套装置中的指示灯和按钮的颜色 GB 2820 柴油发电机组通用技术条件 GB 3047.1 面板、架和柜的基本尺寸 GB 3797 电控设备 第二部分 装有电子器件的电控设备 GB 3836.1 爆炸性环境用防爆电气设备通用要求 GB 3836.5 爆炸性环境用防爆电气设备正压型电气设备 GB 4208 外壳防护等级（IP代码） GB 4588.1 无金属化孔单、双面印制板技术条件 GB 4588.2 有金属化孔单、双面印制板技术条件 JB 3752 3 技术要求 3.1 电控设备产品型号编制方法 型号与基本参数 陆地钻机用装有电子器件的电控设备（以下简称设备）的型号编制参照 JB 3752，其编制办法如下： 型号示例：SS60L1A - 系列待征代号（SS）：表示陆地用石油机械用电控设备； - 规格号（60）：表示 6km 钻机。其他规格参考：15 表示 1.5km 钻机，20 表示 2km 钻机，32 表示 3.2km 钻机，45 表示 4.5km 钻机，80 表示 8km 钻机； - 调速类型（L）：表示直流调速（若为 P 则表示变频调速）； - 系列设计序号（1）； - 附加代号（A）。 3.2 环境条件 3.2.1 周围空气温度 户内装置周围空气温度为：不高于 +40℃，并且 24h 内平均温度不高于 +35℃，最低不低于 -5℃。户外式装置的周围空气温度为：不高于 +40℃，并且 24h 内平均温度不高于 +35℃，最低不低于 -20℃。 若使用地区的户外环境极限温度有更高的要求时，可由用户和制造厂之间签订专门协议解决。 3.2.2 户外装置的大气条件 温度为 +25℃ 时，相对湿度短时可达 100%。 3.2.3 海拔 海拔高度不高于 1000m。若在海拔高于 1000m 的地方安装使用，需由制造厂和用户之间签订协议进行设计和使用。 3.2.4 振动 安装地基处允许的振动条件：振动频率范围为 10～150Hz 时，最大振动加速度不应超过 5m/s²。 3.2.5 安装的倾斜度 对于垂直安装的设备，安装倾斜度不得超过 5%。 3.3 运输、贮存、安装 运输和储存过程中的温度可在 -25～55℃ 范围内，短时（不超过 24h）温度可达 +70℃。若超出此范围，应由用户和制造厂签订专门的协议。在这些极限温度下不能工作的设备，不应遭受任何不可恢复的损伤，而且在规定条件下应能立即正常工作。 3.4 电网质量 3.4.1 交流电网质量 a. 电压持续波动不超过 ±10%，短暂波动不超过 +15% ～ -10%；频率波动不超过 ±2%；频率的变化速度每秒不超过 ±1%。 b. 多相电源的负序分量不超过正序分量的 5%。 c. 注：频率的负波动和电压的正波动不能同时发生，频率的正波动和电压的负波动也不能同时发生。 3.4.2 直流电源质量 柜内蓄电池在供电时其电压波动范围为额定值（单个蓄电池的额定电压值与串联个数的乘积）的 ±15%。 3.4.3 自备电站电网条件 a. 交流柴油发电机组（以下简称机组）在空载时的电压整定范围为 95%～105% 额定电压；机组的电压和频率的调整率、稳定时间、波动率、恢复时间均应符合 GB 2820 第 2.3.2 条的规定。 b. 型号规格相同的机组在 20%～100% 总额定功率范围内，应能稳定并联运行，且可平稳地转移负载的有功功率和无功功率。其有功功率和无功功率的分配差度应不超过 ±10%。 c. 机组在空载额定电压时的线电压波形正弦性畸变率和允许的不对称负载按配套发电机技术条件执行。 如果电压的波动范围有更宽的偏差时可由用户和制造厂之间协商解决。 3.5 电气间隙和爬电距离 设备中不等电位的裸导体之
