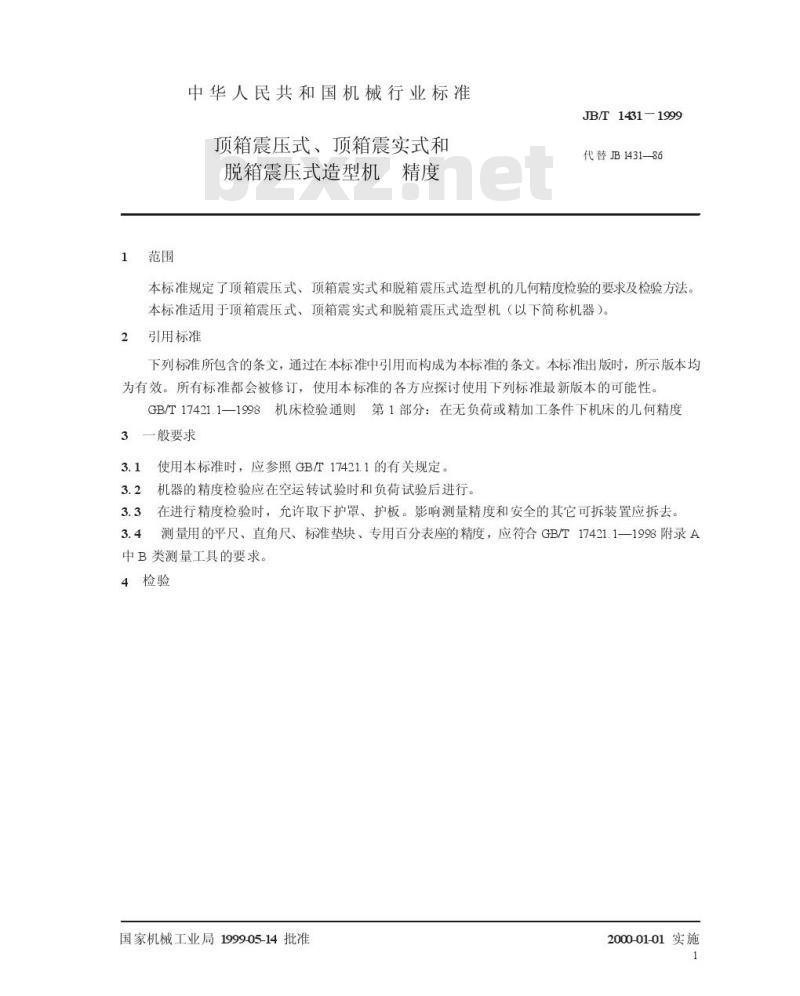

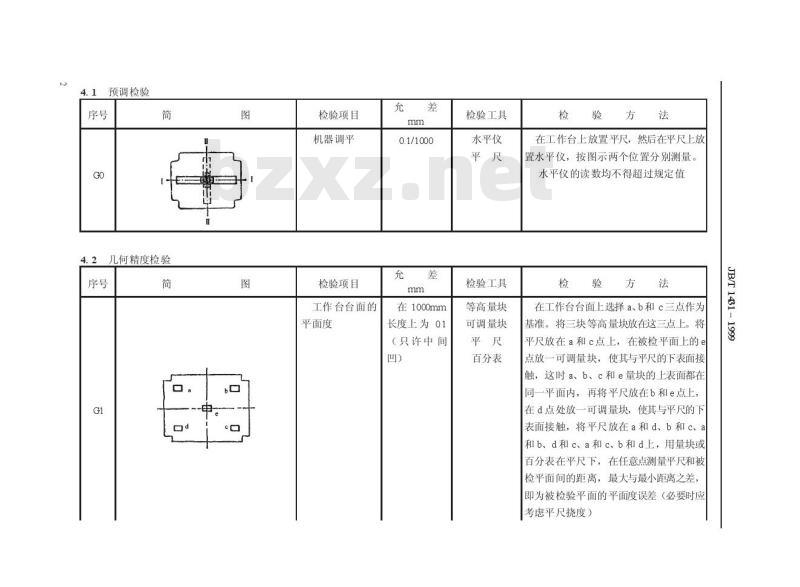

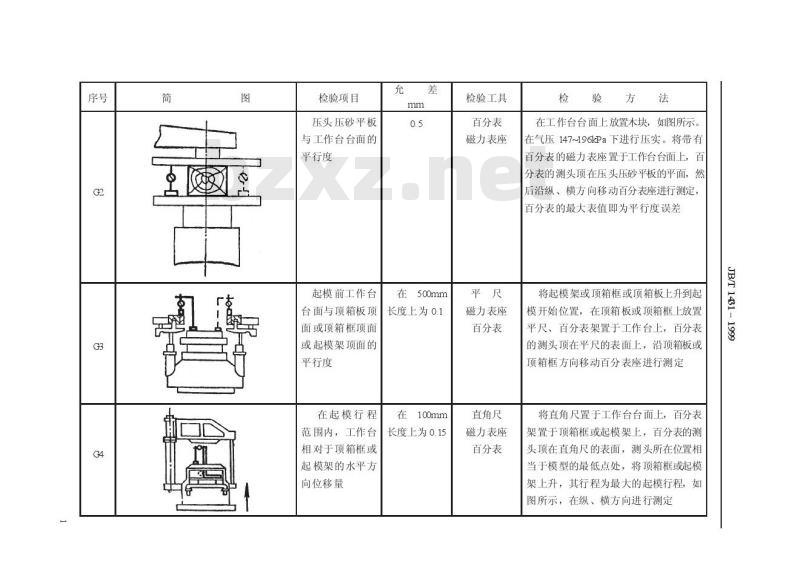

JB/T1431-1999 中华人民共和国机械行业标准 顶箱震压式、顶箱震实式和脱箱震压式造型机精度 发布日期：1999-05-14 实施日期：2000-01-01 前言 本标准是对JB/T1431-86《顶箱震压式、顶箱震实式和脱箱震压式造型机精度》（非等效采用原苏联TOCT15066-78《造型机精度》）的修订。修订时仅按有关规定进行了编辑性修改，技术内容未改变。本标准自实施之日起代替JB/T1431-86。本标准由全国铸造机械标准化技术委员会提出并归口。本标准负责起草单位：保定铸造机械厂。本标准主要起草人：朱克勤。 范围 本标准规定了顶箱震压式、顶箱震实式和脱箱震压式造型机的几何精度检验的要求及检验方法。本标准适用于顶箱震压式、顶箱震实式和脱箱震压式造型机（以下简称机器）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T17421.1-1998 机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 3 一般要求 3.1 使用本标准时，应参照GB/T17421.1的有关规定。 3.2 机器的精度检验应在空运转试验时和负荷试验后进行。 3.3 在进行精度检验时，允许取下护罩、护板。影响测量精度和安全的其它可拆装置应拆去。 3.4 测量用的平尺、直角尺、标准垫块、专用百分表座的精度，应符合GB/T17421.1-1998附录A中B类测量工具的要求。 4 检验 4.1 预调检验 4.2 几何精度检验 （一）机器调平检验项目： 检验工具：水平仪、平尺。 检验方法：在工作台上放置平尺，然后在平尺上放置水平仪，按图示两个位置分别测量。水平仪的读数均不得超过规定值。 （二）工作台台面的平面度检验项目： 允差：mm 0.1/1000。在1000mm长度上为0.1（只许中间凹）。 检验工具：等高量块、可调量块、平尺、百分表。 检验方法：在工作台台面上选择a、b和c三点作为基准。将三块等高量块放在这三点上。将平尺放在a和c点上，在被检平面上的点放一可调量块，使其与平尺的下表面接触，这时a、b、c和e量块的上表面都在同一平面内，再将平尺放在b和e点上，在d点处放一可调量块，使其与平尺的下表面接触。将平尺放在a和d、b和c、a和b、d和c、a和c、b和d上，用量块或百分表在平尺下，在任意点测量平尺和被检平面间的距离，最大与最小距离之差，即为被检验平面的平面度误差（必要时应考虑平尺挠度）。 （三）压头压砂平板与工作台台面的平行度检验项目： 允差：mm 0.5；起模前工作台台面与顶箱板顶面或顶箱框顶面或起模架顶面的平行度：在500mm长度上为0.1；在100mm长度上为0.15。 检验工具：百分表、磁力表座、平尺、直角尺。 检验方法：在工作台台面上放置木块，如图所示。在气压147~196kPa下进行压实。将带有百分表的磁力表座置于工作台台面上，百分表的测头顶在压头压砂平板的平面，然后沿纵、横方向移动百分表座进行测定，首分表的最大表值即为平行度误差。 （四）起模架或顶箱框或顶箱板在起模行程范围内的平行度检验项目： 允差：在1000mm长度上为0.1。 检验工具：百分表、磁力表座、平尺。 检验方法：将起模架或顶箱框或顶箱板上升到起模开始位置，在顶箱板或顶箱框上放置平尺、百分表架置于工作台上，百分表的测头顶在平尺的表面上，沿顶箱板或顶箱框方向移动百分表座进行测定。将直角尺置于工作台台面上，百分表架置于顶箱框或起模架上，百分表的测头顶在直角尺的表面，测头所在位置相当于模型的最低点处，将顶箱框或起模架上升，其行程为最大的起模行程，如图所示，在纵、横方向进行测定。 （五）在起模行程范围内，工作台台面相对于起模架或漏模架的水平方向位移量检验项目： 允差：无。 （六）顶箱板或起模架在起模开始位置时的上表面高度差检验项目： 允差：无。
