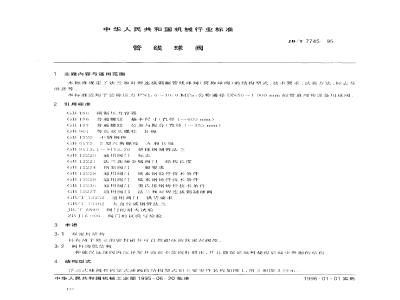

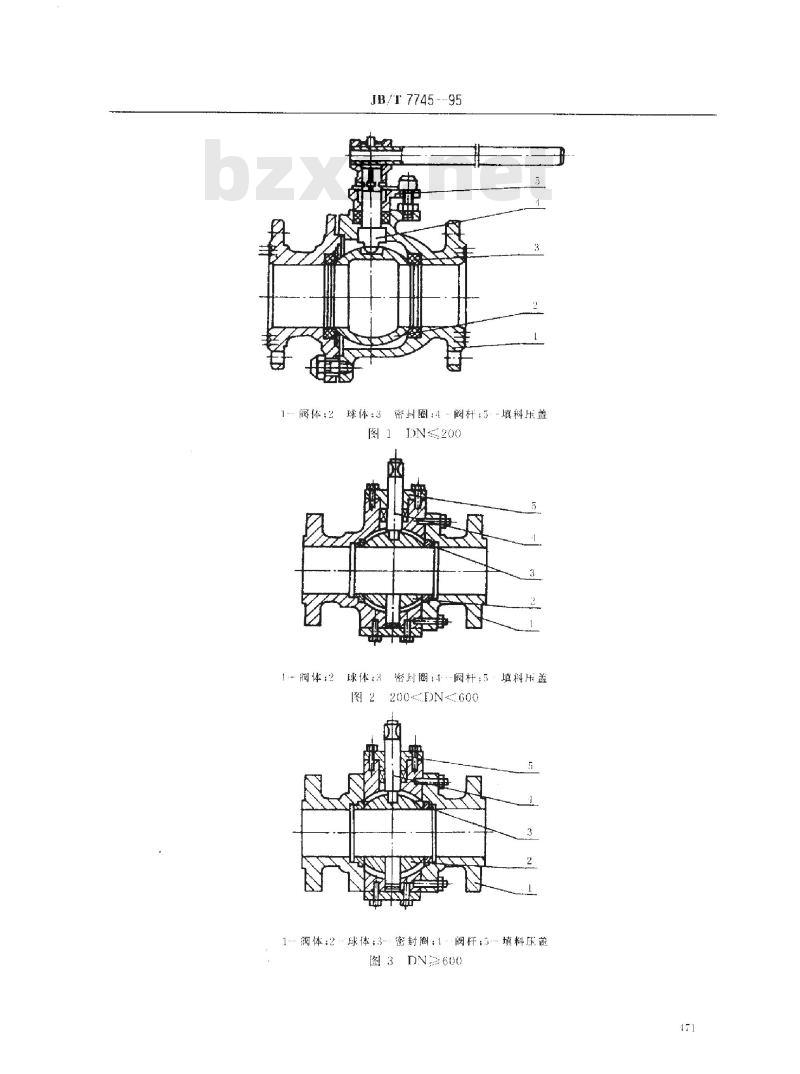

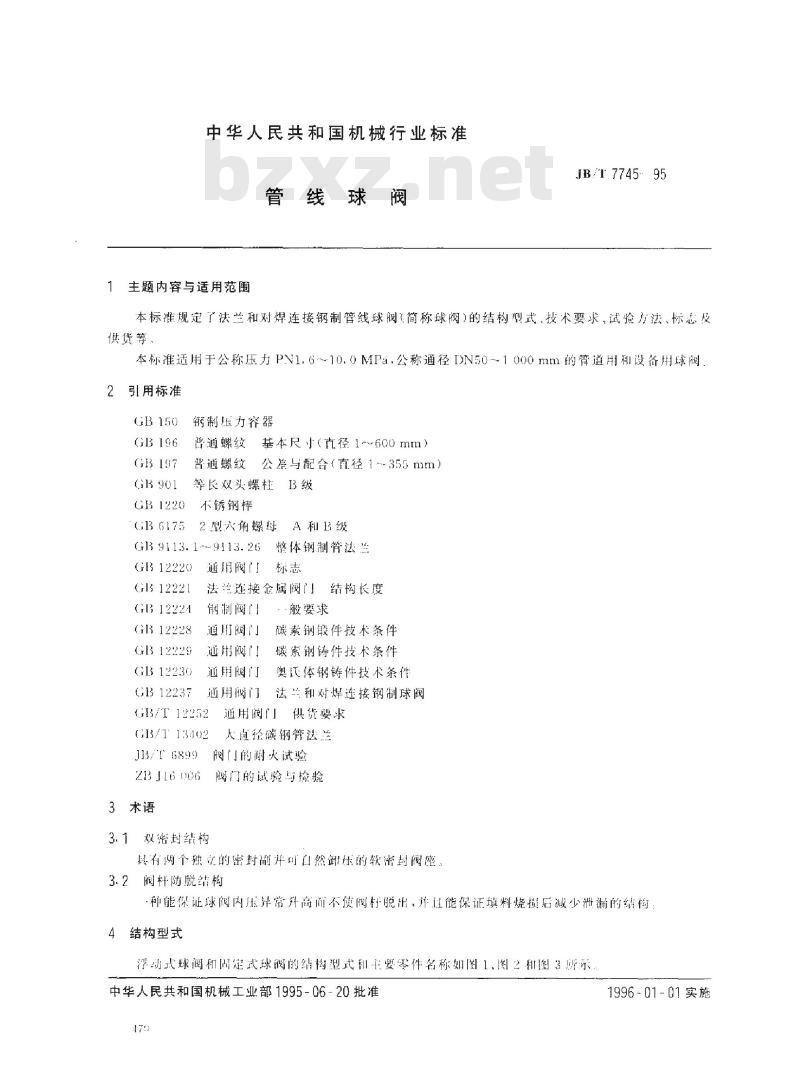

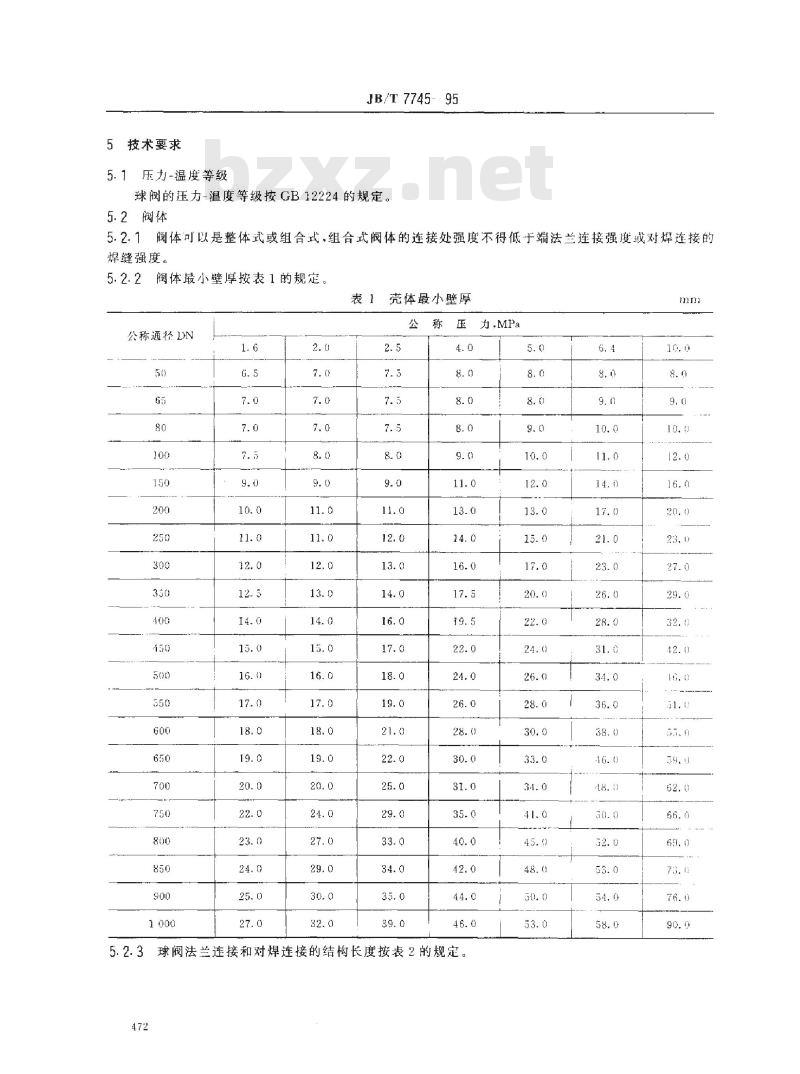

中华人民共和国机械行业标准 管线球阀 JB/T 7745—95 1 主题内容与适用范围 本标准规定了法兰连接和对焊连接钢制管线球阀（简称球阀）的结构型式、技术要求、试验方法、标志和供货等。 本标准适用于公称压力PN1.6至10.0MPa，公称通径DN50~1000mm的管道用和设备用球阀。 2 引用标准 GB 150 GB 196 GB 197 GB 901 GB 1220 钢制压力容器 普通螺纹基本尺（公径1~600mm） 普通螺纹公差与配合（直径1355mm） 等长双头螺柱B级 不锈钢棒 G13 6175 2型六角螺母A和B级 G191 13.1~913.26 整体钢制管法兰 GB 12220 GB 1222 GB 12224 GB 12228 GB 12229 GB 12230 GB 12237 通用阀门 其他相关标准和文件包括： 标志、法兰连接金属阀门、结构长度、钢制阀门一般要求、碳素钢锻件技术条件、通用阀门碳素钢铸件技术条件、铸造用阀门、奥民体钢铸件技术条件、通用阀门法兰和对焊连接钢制球阀G3/T 12252、通用阀门供货要求G3/T 13402、大直径碳钢管法兰、阀门的耐火试验J3/T 6899、阀门的试验与检验等。 3 术语 3.1 双密封结构：指具有两个独立密封副并允许自然卸压的软密封阀。 3.2 阀杆防脱结构：指能够保证球阀内径异常升高时不会使阀脱，并能保证填料烧损后不发生泄漏的结构。 4 结构型式 浮动式球阀和间定式球阀的结构型式和主要零件名称如图1、图2和图3所示。 中华人民共和国机械工业部于1995年06月20日批准，1996年01月01日实施。 主要零件名称： 阀体：2 球体：3 密封圈：4 阀杆：5 填料压盖。 图1 (DN200)：结构包括：阀体：2、球体：3、密封圈；阀杆；填料压盖。 图2 (DN600)：结构包括：阀体：2、球体：3、密封圈、阀杆、填料压盖。 图3 (DN600)。 5 技术要求 5.1 压力-温度等级 球阀的压力-温度等级按GB 12224的规定。 5.2 阀体 5.2.1 阀体可以是整体式或组合式。组合式阀体的连接处强度不得低于端法兰连接强度或对焊连接的焊缝强度。 5.2.2 阀体最小壁厚： 表1：阀体最小壁厚和压力 | 公称通径DN | 50 | 65 | 100 | 150 | 200 | 250 | 300 | 330 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 壳体最小壁厚 (mm) | 2.5 | 7.5 | 7.5 | 7.5 | 8.0 | 9.0 | 11.0 | 12.0 | 13.0 | 14.0 | 16.0 | 17.0 | 18.0 | 19.0 | 21.0 | 22.0 | 25.0 | 29.0 | 33.0 | | 压力 (MPa) | 4.0 | 8.0 | 8.0 | 8.0 | 9.0 | 11.0 | 13.0 | 14.0 | 16.0 | 17.5 | 19.5 | 22.0 | 24.0 | 26.0 | 28.0 | 30.0 | 31.0 | 35.0 | 40.0 | 5.2.3 球阀法兰连接和对焊连接的结构长度按表2的规定。 表2：球阀连接结构长度 | 公称通径DN | 50 | 65 | 100 | 150 | 200 | 250 | 300 | 330 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 850 | 900 | 1000 | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 法兰连接结构长度 (mm) | 5.0 | 8.0 | 9.0 | 10.0 | 12.0 | 13.0 | 15.0 | 17.0 | 20.0 | 22.0 | 24.0 | 26.0 | 28.0 | 30.0 | 33.0 | 34.0 | 41.0 | 45.0 | 48.0 | | 对焊连接结构长度 (mm) | 6.4 | 8.0 | 9.0 | 10.0 | 11.0 | 14.0 | 17.0 | 21.0 | 23.0 | 26.0 | 28.0 | 31.0 | 34.0 | 36.0 | 38.0 | 16.0 | 48.0 | 30.0 | 32.0 | （注：表2部分数据为补充信息，以标准原文件为准。）
