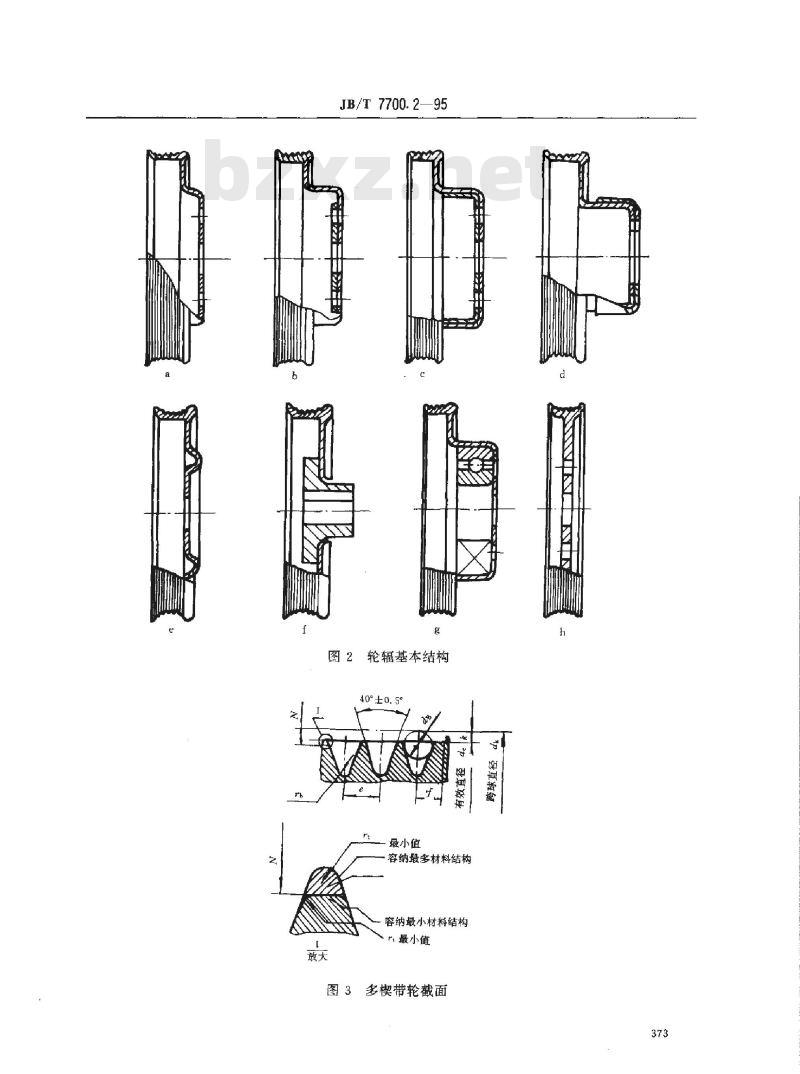

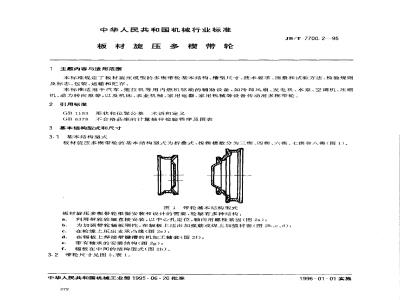

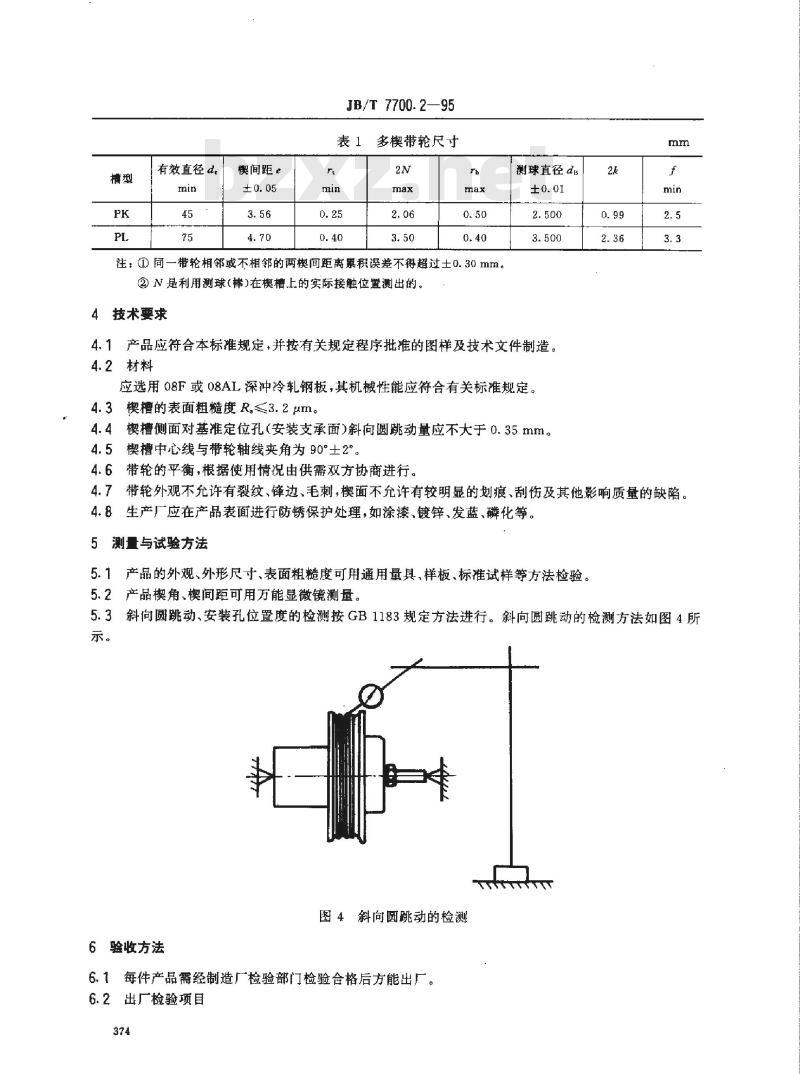

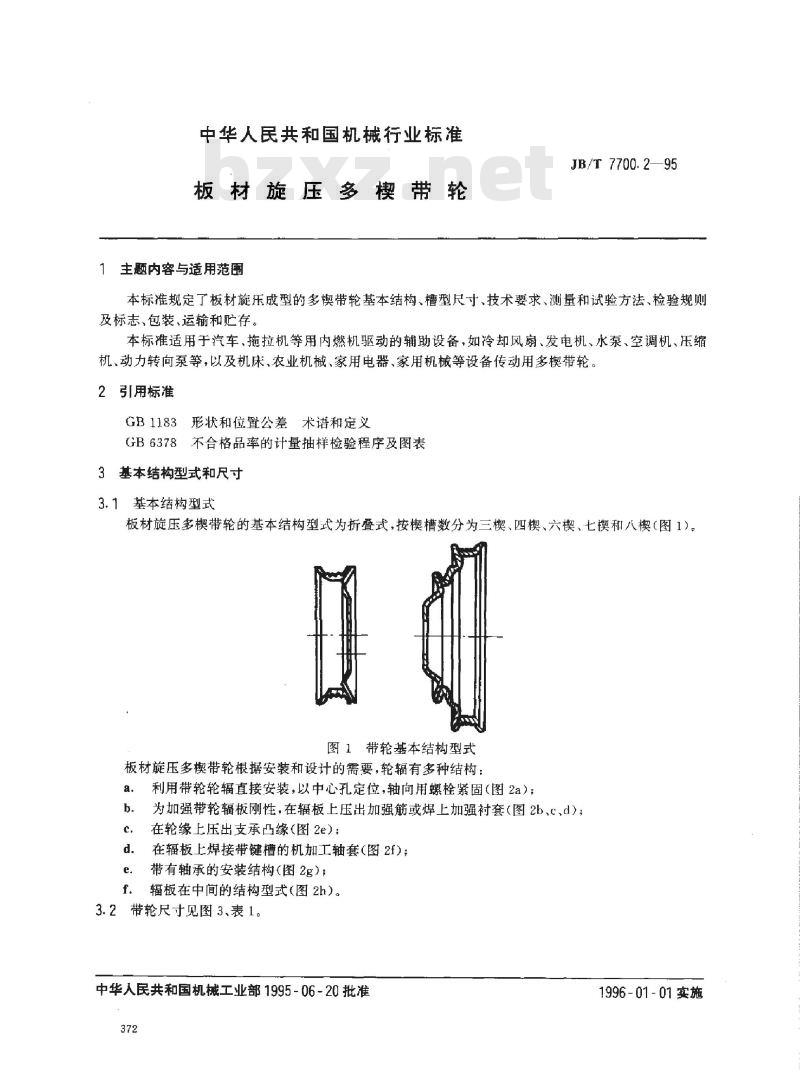

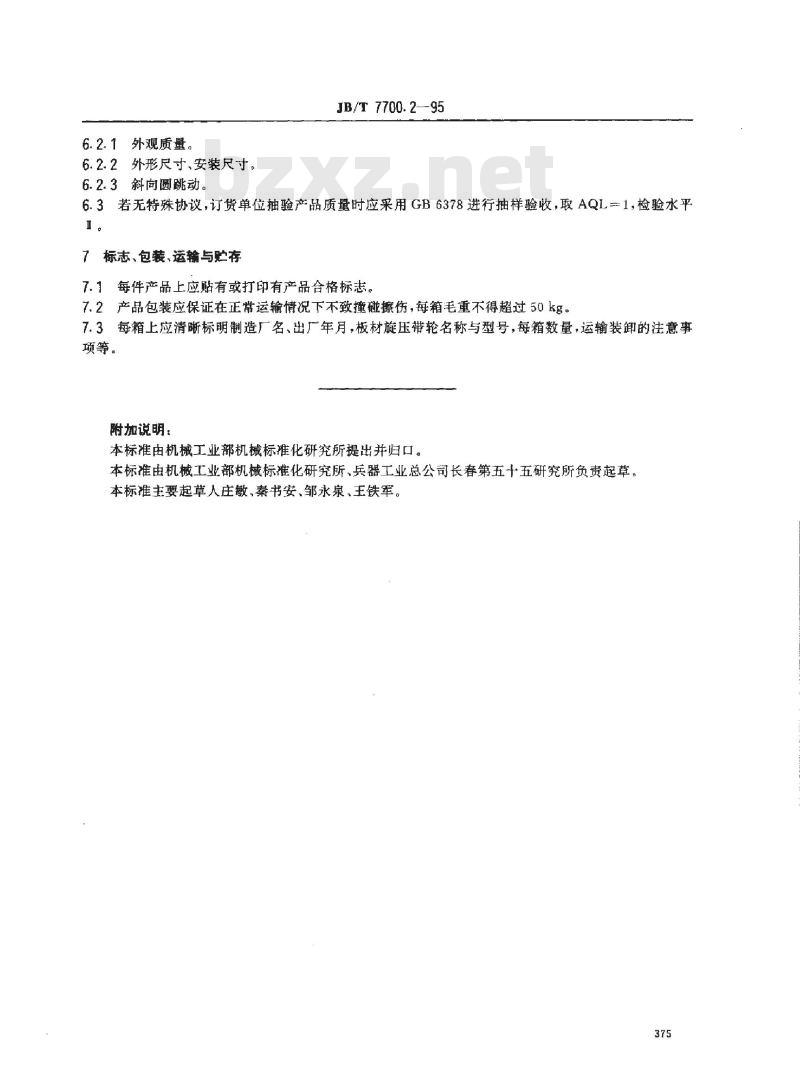

中华人民共和国机械行业标准 板材旋压多楔带轮 JB/T 7700.2—95 主题内容与适用范围 本标准规定了板材旋压成型的多模带轮的基本结构、槽型尺寸，技术要求、测量和试验方法，检验规则及标志、包装、运输和贮存。 本标准适用于汽车、拖拉机等用内燃机驱动的辅助设备，如冷却风扇、发电机、水泵、空调机、压缩机、动力转向泵等，以及机床、农业机械、家用电器、家用机械等设备传动用多楔带轮。 2 引用标准 GB1183 形状和位置公差术语和定义 GB6378 不合格品率的计量抽样检验程序及图表 3 基本结构、型式和尺寸 3.1 基本结构型式 板材旋压多楔带轮的基本结构型式为折叠式，根据楔槽数分为三楔、四楔、六楔、七楔和八楔（参见图1）。 板材旋压多楔带轮根据安装和设计的需要，轮辐有多种结构： - 利用带轮轮辐直接安装，以中心孔定位，轴向用螺栓紧固（参见图2a）。 - 为加强带轮辐板刚性，在辐板上压出加强筋或焊上加强衬套（参见图2b、C、d）。 - 在轮缘上压出支承凸缘（参见图2e）。 - 在辐板上焊接带键槽的机加工轴套（参见图2f）。 - 带有轴承的安装结构（参见图2g）。 - 辐板在中间的结构型式（参见图2h）。 3.2 带轮尺寸 带轮的详细尺寸请参见图3和表1。 表1 多楔带轮尺寸 | 参数 | 最小值 (min) | 最大值 (max) | | :--- | :--- | :--- | | 多楔带轮尺寸 (r) | 0.25 | 0.50 | | 多楔带轮尺寸 (r) | 0.40 | 0.40 | | 有效直径 (d) | 3.56 | 4.70 | | 楔间距 (e) | ±0.05 | | | 测球直径 (de) | 2.500 | 3.500 | | | 2.06 | 3.50 | 注：① 同一带轮相邻或不相邻的两楔间距离累积误差不得超过±0.30mm。 ② N 是利用测球(棒)在楔槽上的实际接触位置测出的。 4 技术要求 4.1 产品应符合本标准规定，并按有关规定程序批准的图样及技术文件制造。 4.2 材料应选用 08F 或 08AL 深冲冷钢板，其机械性能应符合有关标准规定。 4.3 楔槽的表面粗糙度 R≤3.2 μm。 4.4 楔槽侧面对基准定位孔（安装支承面）斜向圆跳动量应不大于0.35mm。 4.5 楔槽中心线与带轮轴线夹角为90°±2°。 4.6 带轮的平衡，根据使用情况由供需双方协商进行。 4.7 带轮外观不允许有裂纹、锋边、毛刺，楔面不允许有较明显的划痕、刮伤及其他影响质量的缺陷。 4.8 生产厂应在产品表面进行防锈保护处理，如涂漆、镀锌、发蓝、磷化等。 5 测量与试验方法 5.1 产品的外观、外形尺寸、表面粗糙度可用通用量具、样板、标准试样等方法检验。 5.2 产品楔角、楔间距可用万能显微镜测量。 5.3 斜向圆跳动、安装孔位置度的检测按GB1183规定方法进行。斜向圆跳动的检测方法参见图4。 6 验收方法 6.1 每件产品需经制造厂检验部门检验合格后方能出厂。 6.2 出厂检验项目包括： - 外观质量。 - 外形尺寸、安装尺寸。 - 斜向圆跳动。 6.3 若无特殊协议，订货单位抽验产品质量时应采用GB6378进行抽样验收，取AQL1，检验水平1。 7 标志、包装、运输与贮存 7.1 每件产品上应贴有或打印有产品合格标志。 7.2 产品包装应保证在正常运输情况下不致撞碰擦伤，每箱毛重不得超过50kg。 7.3 每箱上应清晰标明制造厂名、出厂年月、板材旋压带轮名称与型号、每箱数量，以及运输装卸的注意事项等。 附加说明： 本标准由机械工业部机械标准化研究所提出并归口。本标准由机械工业部机械标准化研究所、兵器工业总公司长春第五十五研究所负责起草。本标准主要起草人：庄敏、秦书安、邹永泉、王铁军。
