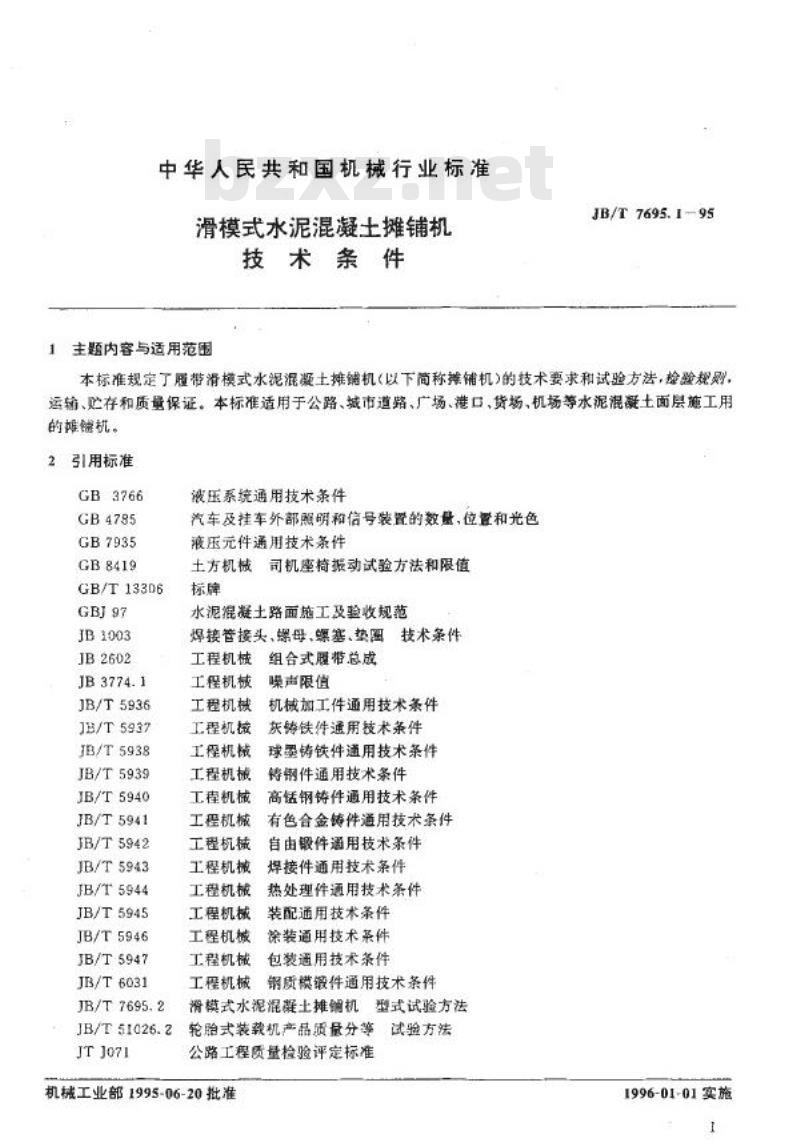

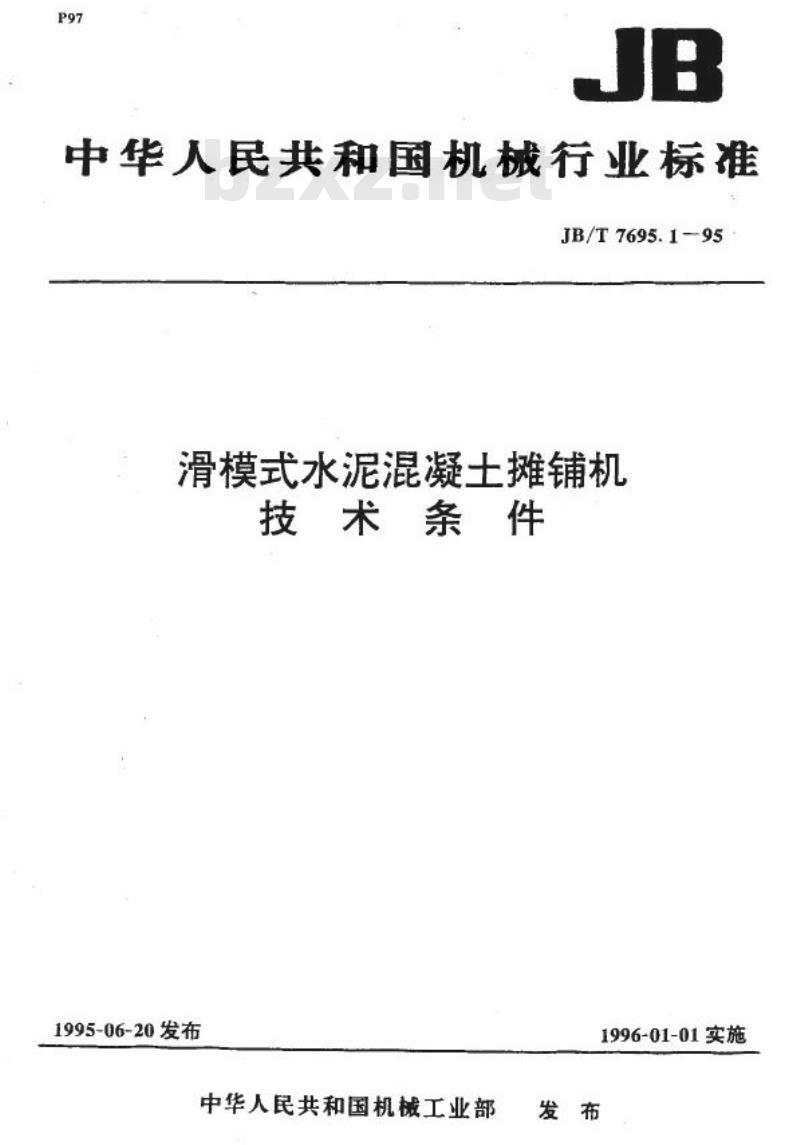

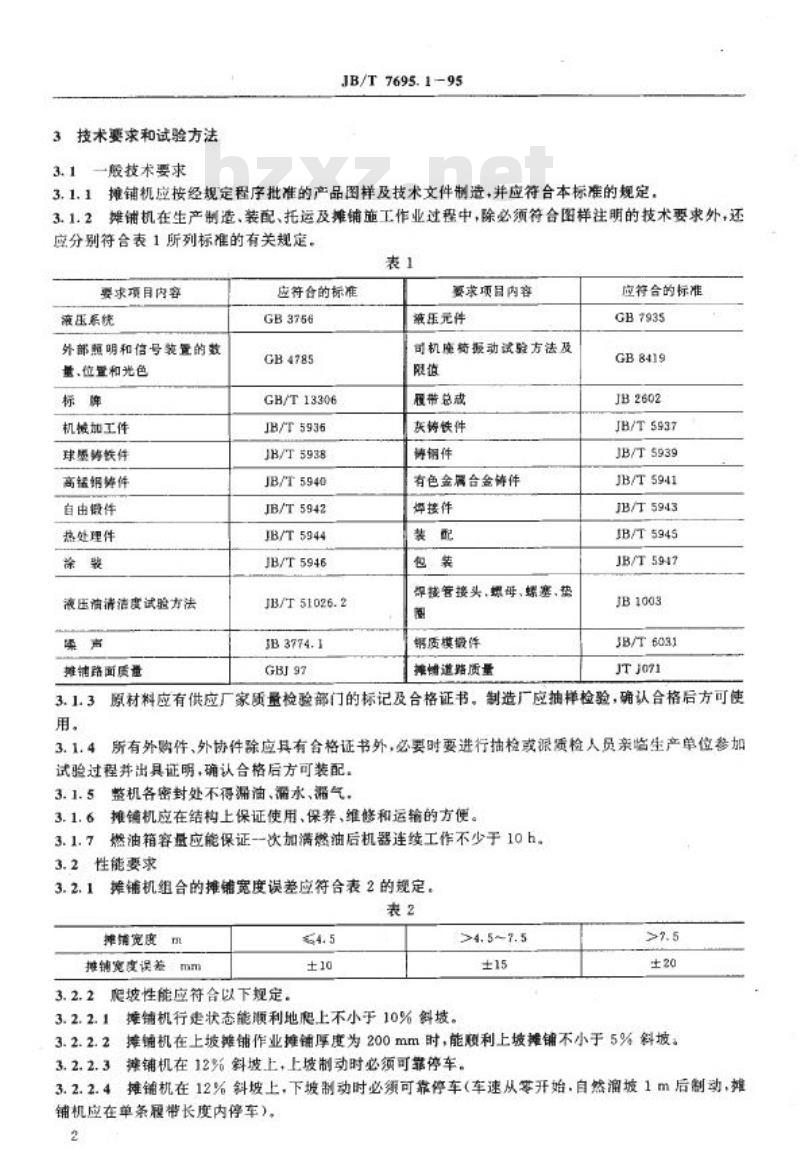

中华人民共和国机械行业标准 JB/T 7695.1-95 滑模式水泥混凝土摊铺机技术条件 （1995-06-20发布，1996-01-01实施，中华人民共和国机械工业部） 1 主题内容与适用范围 本标准规定了履带滑模式水泥混凝土摊铺机（以下简称推铺机）的技术要求和试验方法，检验规则、运输、储存和质量保证。本标准适用于公路、城市道路、广场、港口、货场、机场等水泥混凝土面层施工用的推铺机。 2 引用标准 （本部分列出了大量引用标准，包括但不限于：GB3766、GB4785、GB7935、GB8419、JB/T 5936、JB/T 5938、JB/T 5940、JB/T 5942、JB/T 5944、JB/T 5946、JB/T 51026.2、JB 3774.1、GBJ97 等。） 3 技术要求和试验方法 3.1 一般技术要求 3.1.1 摊铺机应按经规定程序批准的产品图样及技术文件制造，并应符合本标准的规定。3.1.2 摊铺机在生产制造、装配、托运及摊铺施工作业过程中，除必须符合图样注明的技术要求外，还应分别符合表1所列标准的有关规定。 表1 要求项目内容 与 应符合的标准 液压系统 | GB3766 外部照明和信号装置的数量、位置和光色 | GB4785 标牌 | GB/T 13306 机械加工件 | JB/T5936 球墨等铸铁件 | JB/T5938 高锰钢锌件 | JB/T 5940 自由锻件 | JB/T5942 热处理件 | JB/T5944 涂装 | JB/T5946 液压油清洁度试验方法 | JB/T 51026.2 声 | JB 3774.1 摊铺路面质量 | GB7935 要求项目内容 与 应符合的标准 液压元件通用技术条件 | GB/T 13306 可机废椅振动试验方法及限值 | JB2602 履带总成 | JB/T5937 灰铸铁件 | JB/T5939 有色金属合金铸件 | JB/T5941 焊接件 | JB/T5943 装配 | JB/T5945 包装 | JB/T5947 焊接管接头、螺母、螺塞、垫块 | JB1003 钢质模锻件 | JB/T6031 摊铺路面质量 | JTJ071 3.1.3 原材料应有供应厂家质量检验门的标记及合格证书。制造厂应抽样检验，确认合格后方可使用。 3.1.4 所有外购件、外协件除应有合格证书外，必要时要进行抽检或质量检验人员亲临生产单位参加试验过程并出具证明，确认合格后方可装配。 3.1.5 整机各密封处不得漏油、漏水、漏气。摊铺机应在结构上保证使用、保养、维修和运输的方便。燃油箱容量应能保证每次加满燃油后机器连续工作不少于10h。 3.1.6 3.2 性能要求 3.2.1 摊铺机组合的摊铺宽度误差应符合表2的规定。 表2 摊铺宽度与摊铺宽度误差 摊铺宽度 (m) | 推铺宽度误差 (mm) ≤4.5 | ±10 4.5~7.5 | ±15 >7.5 | ±20 3.2.2 爬坡性能应符合以下规定: 3.2.2.1 摊铺机行建状态能顺利地爬上不小于10%斜坡。 3.2.2.2 摊铺机在上坡摊铺作业摊铺厚度为200mm时，能可靠地上坡摊铺不小于5%斜坡。摊铺机在12%斜坡上，上坡制动时必须可靠停车。 3.2.2.3 3.2.2.4 摊铺机在12%
