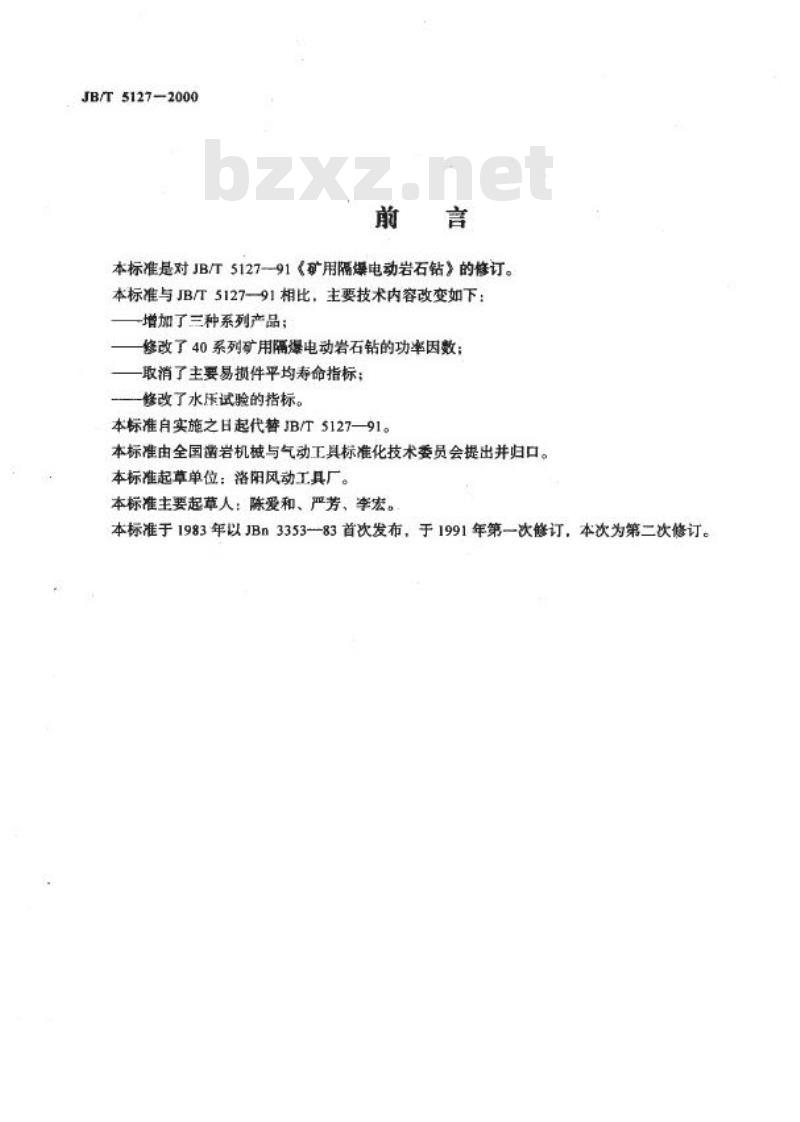

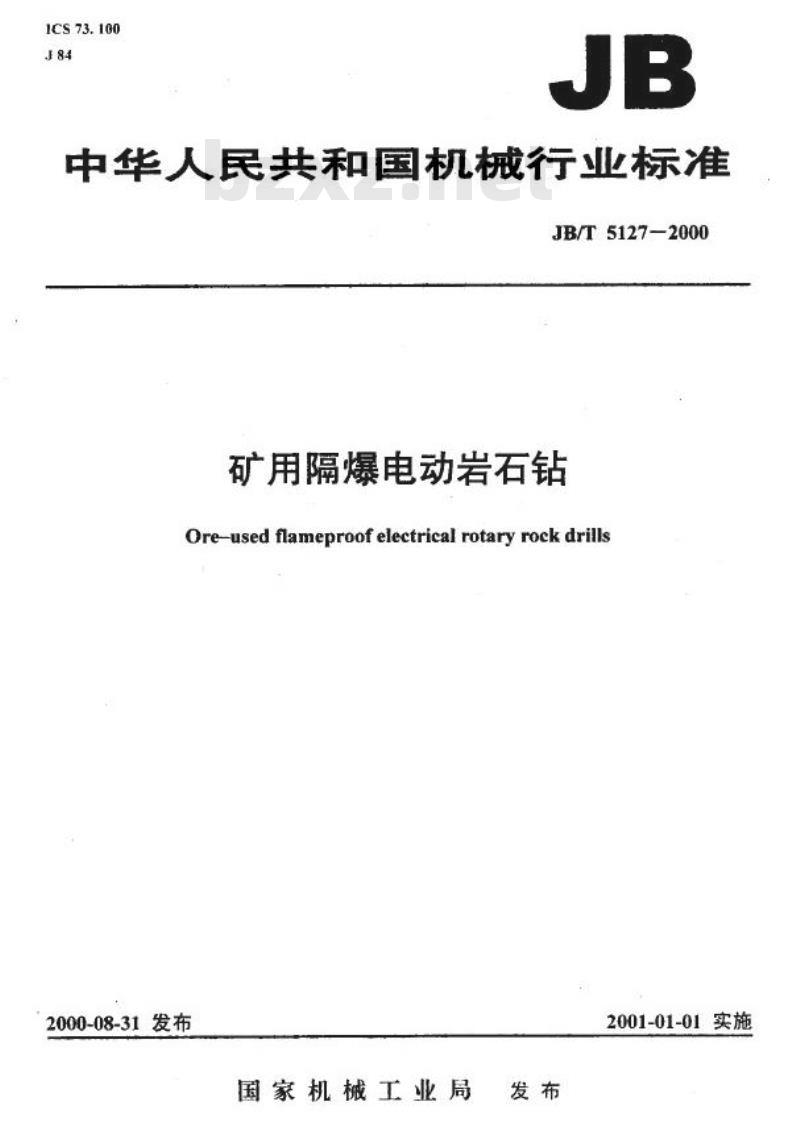

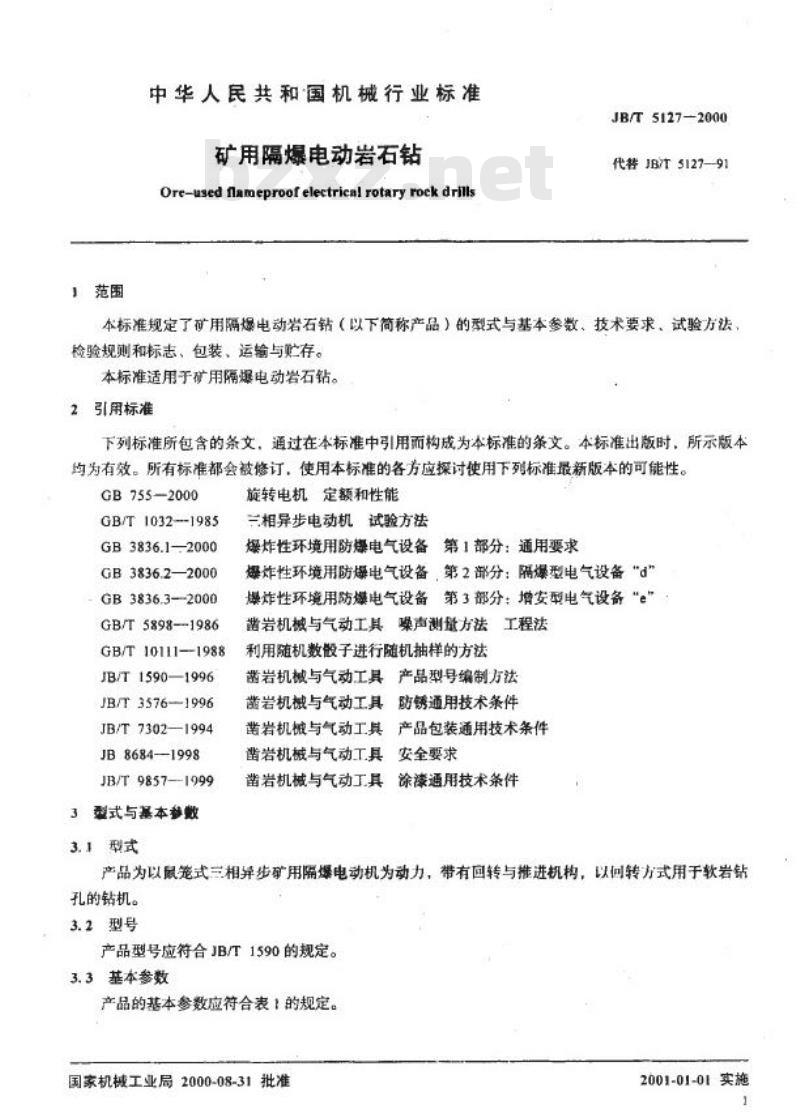

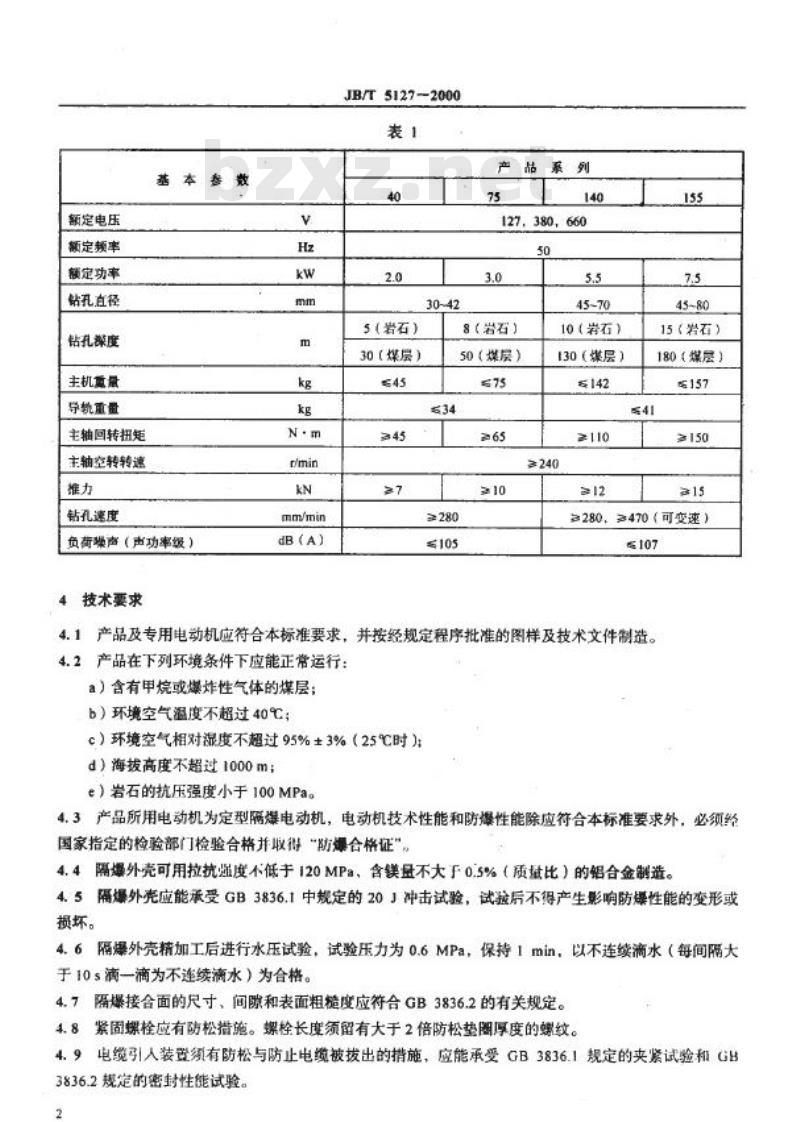

ICS 73.100 J84 JB/T 5127-2000 矿用隔爆电动岩石钻（Ore-used flameproof electrical rotary rock drills） 2000-08-31发布 2001-01-01实施 国家机械工业局 发布 前言 本标准是对JB/T 5127—91《矿用隔爆电动岩石钻》的修订。本次修订主要内容包括：增加三种系列产品；修改40系列矿用隔爆电动岩石钻功率因数；取消主要易损件平均寿命指标；修改水压试验指标。本标准自实施之日起代替JB/T 5127—91。 本标准由全国凿岩机械与气动工具标准化技术委员会提出并归口。本标准起草单位：洛阳风动工具厂。本标准主要起草人：陈爱和、严芳、李宏。本标准于1983年首次发布，1991年第一次修订，本次为第二次修订。 1 范围 本标准规定了矿用隔爆电动岩石钻（以下简称产品）的型式与基本参数、技术要求、试验方法、检验规则以及标志、包装、运输与贮存。 本标准适用于矿用隔爆电动岩石钻产品。 2 引用标准 GB 755—2000 旋转电机定额和性能 GB/T 1032—1985 三相异步电动机试验方法 GB 3836.1—2000 爆炸性环境用防爆电气设备 第1部分：通用要求 GB 3836.2—2000 爆炸性环境用防爆电气设备 第2部分：隔爆型电气设备“d” GB 3836.3—2000 爆炸性环境用防爆电气设备 第3部分：增安型电气设备“e” GB/T 5898—1986 凿岩机械与气动工具噪声测量方法（工程法） GB/T 10111—1988 利用随机数骰子进行随机抽样的方法 JB/T 1590—1996 凿岩机械与气动工具产品型号编制方法 JB/T 3576—1996 凿岩机械与气动工具防锈通用技术条件 JB/T 7302—1994 凿岩机械与气动工具产品包装通用技术条件 JB 8684—1998 凿岩机械与气动工具安全要求 JB/T 9857—1999 凿岩机械与气动工具涂漆通用技术条件 3 型式与基本参数 3.1 型式 产品为以鼠笼式三相异步电动机为动力，带回转与推进机构，以回转方式用于软岩钻孔的钻机。 3.2 型号 产品型号应符合JB/T 1590规定。 3.3 基本参数 产品基本参数见表1： 产品系列：40 / 50 / 65 / 75 等 额定电压（V）：127、380、660 额定频率（Hz）：50 额定功率（kW）：2.0 / 3.0 / 5.5 / 7.5 钻孔直径（mm）：30~42、45~70、45~80等 钻孔深度：岩石5~15m，煤层30~180m（不同系列） 主机重量（kg）：≤75、≤142、157等 主轴回转转速（r/min）：约110~541及可变速 钻孔速度：≥7、≥10、≥240、≥280等 负荷噪声（dB(A)）：≤105、≤107等 4 技术要求 4.1 产品及专用电动机应符合本标准要求，并按规定图样及技术文件制造。 4.2 产品在以下环境条件下应能正常运行： （1）含甲烷或爆炸性气体的煤层环境； （2）环境温度不超过40℃； （3）空气相对湿度不超过95%（25℃时）； （4）海拔不超过1000m； （5）岩石抗压强度小于100MPa。 4.3 产品所用隔爆电动机应为定型产品，并取得防爆合格证。 4.4 隔爆外壳可采用抗拉强度不低于120MPa、镁含量不大于0.5%的铝合金制造。 4.5 隔爆外壳应能承受GB 3836.1规定的20J冲击试验，试验后不得产生影响防爆性能的变形或损坏。 4.6 隔爆外
