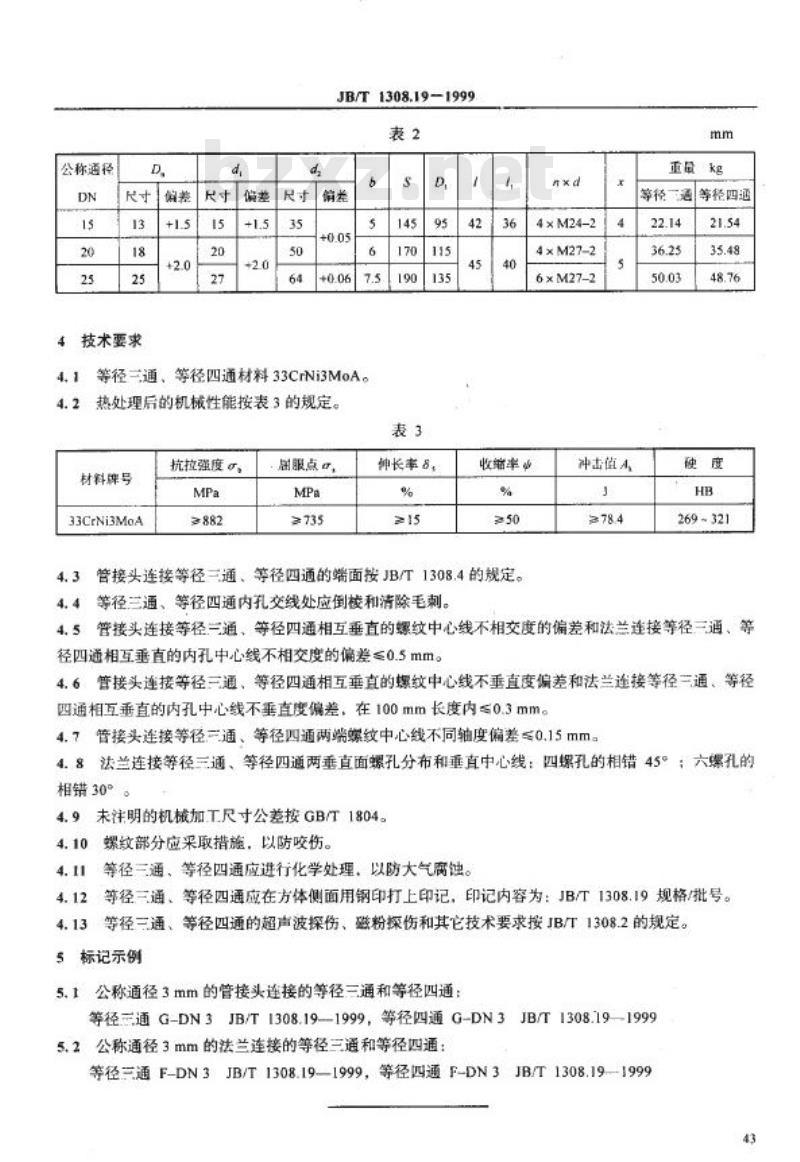

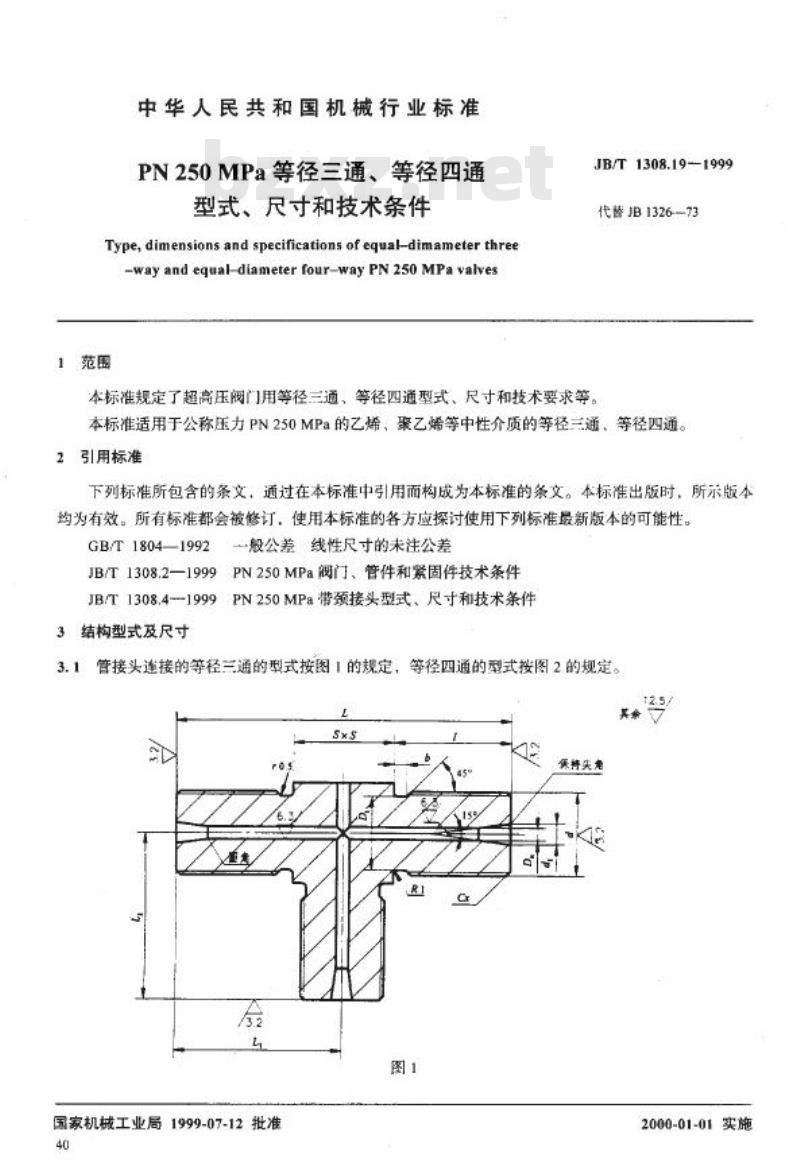

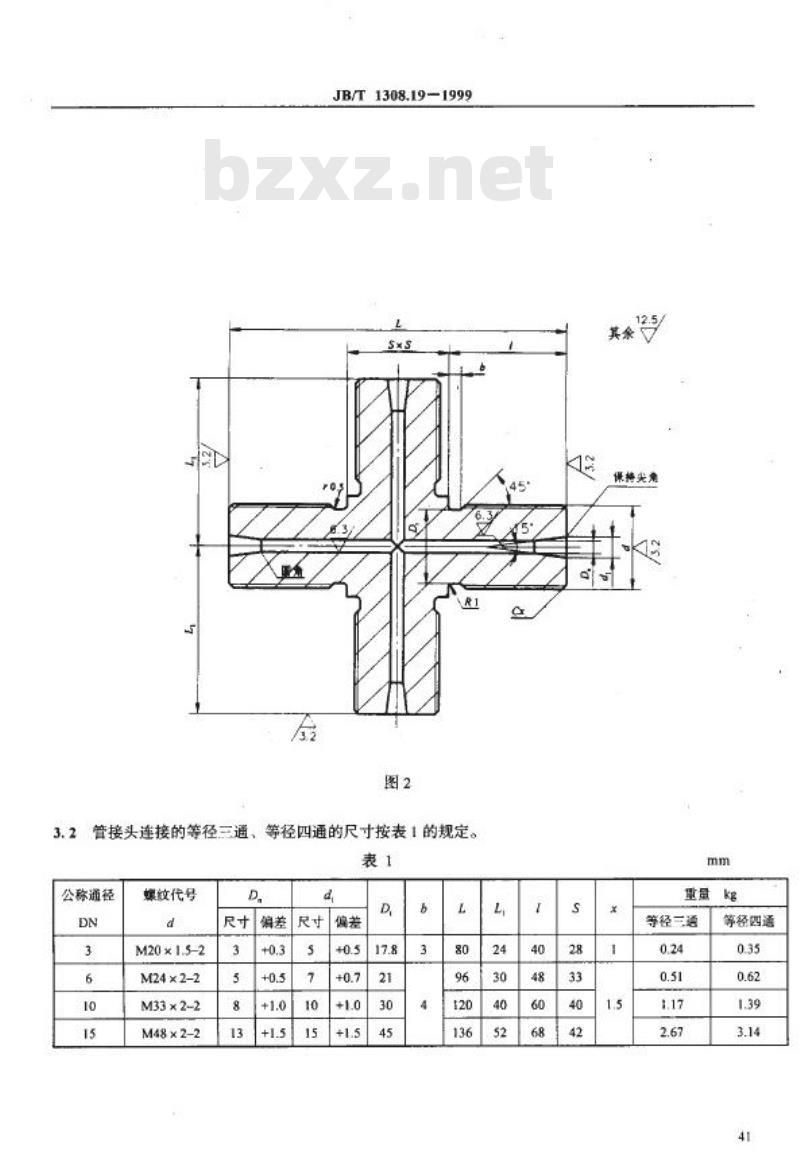

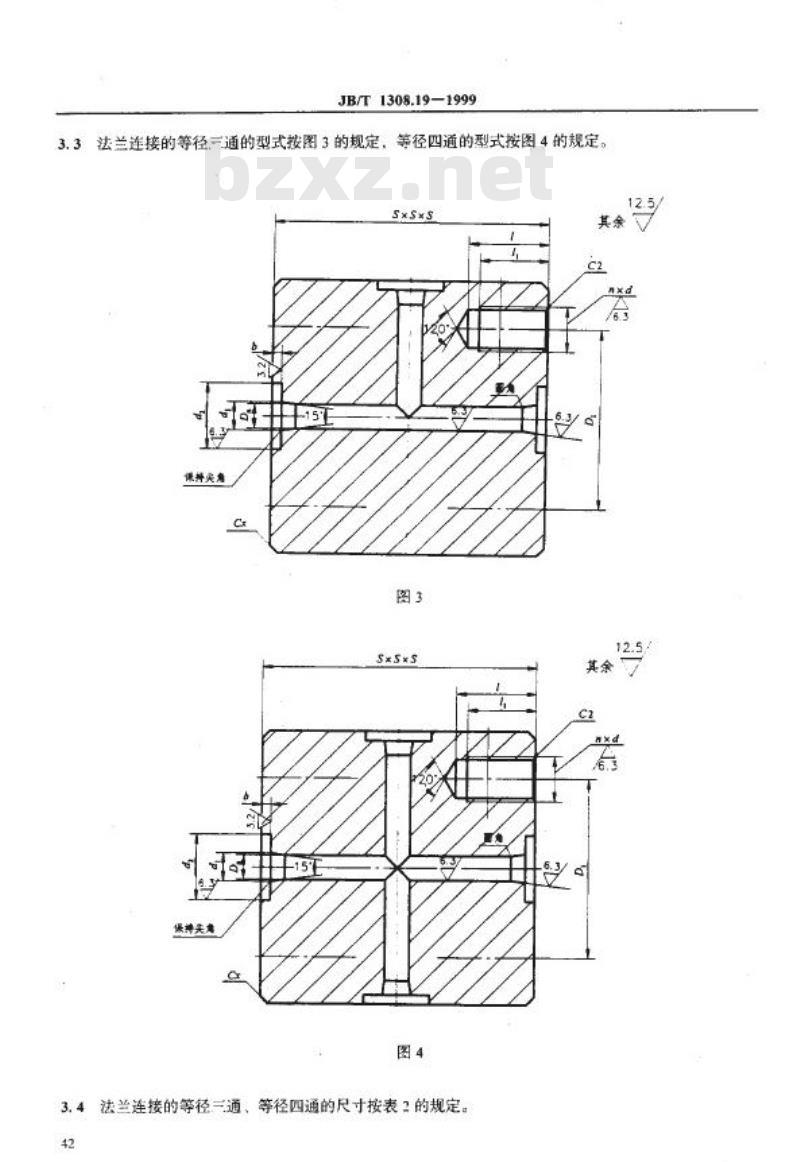

中华人民共和国机械行业标准 JB/T1308.19-1999 PN250MPa等径三通、等径四通 型式、尺寸和技术条件 本标准规定了超高压阀门用等径三通、等径四通的型式、尺寸和技术要求，适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的等径三通、等径四通。此标准代替了JB1326—73。 1 范围 本标准适用于PN250MPa等径三通、等径四通的型式、尺寸和技术条件。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效，使用本标准的各方应关注使用下列标准的最新版本： - GB/T1804—1992 一般公差线性尺寸的未注公差 - JB/T1308.2—1999 PN250MPa阀门、管件和紧固件技术条件 - JB/T1308.4—1999 PN250MPa带颈接头型式、尺寸和技术条件 3 结构型式及尺寸 3.1 管接头连接的等径三通的型式按图1的规定，等径四通的型式按图2的规定。 3.2 管接头连接的等径三通、等径四通的尺寸按表1的规定。 表1 等径三通、等径四通尺寸 | 公称通径 DN | 3 | 6 | 10 | 15 | |--------------|---|---|----|----| | 螺纹代号 d | M20×1.5 | M24×22 | M33×22 | M48×22 | | D（尺寸） | 13 | 18 | 25 | 30 | | 偏差 | +0.3 | +0.5 | +1.0 | +1.5 | | 重量（kg） | 0.24 | 0.51 | 1.5 | 1.17 | 3.3 法兰连接的等径三通、等径四通的型式按图3和图4的规定。 3.4 法兰连接的等径三通、等径四通的尺寸按表2的规定。 表2 法兰连接的等径三通、等径四通尺寸 | 公称通径 DN | 15 | 20 | 25 | |--------------|----|----|----| | D（尺寸） | 13 | 18 | 25 | | 偏差 | +1.5 | +2.0 | +2.0 | | d（尺寸） | 20 | 27 | 35 | | 偏差 | +1.5 | +2.0 | +2.0 | 4 技术要求 4.1 等径三通、等径四通材料：33CrNi3MoA。 4.2 热处理后的机械性能按表3的规定。 表3 热处理后的机械性能 | 材料牌号 | 33CrNi3MoA | |----------|------------| | 抗拉强度 MPa | ≥882 | | 屈服点 MPa | ≥735 | | 伸长率 % | ≥15 | | 收缩率 % | 50 | 4.3 管接头连接等径三通、等径四通的端面按JB/T1308.4的规定。 4.4 等径三通、等径四通内扎交线处应倒角和清除毛刺。 4.5 等径三通、等径四通相互垂直的螺纹中心线不相交度的偏差和法兰连接等径三通、等径四通相互垂直的内孔中心线不相交度的偏差≤0.5mm。 4.6 等径三通、等径四通相互垂直的螺纹中心线不垂直度偏差和法兰连接等径三通、等径四通相互垂直的内孔中心线不垂直度偏差，在100mm长度内≤0.3mm。 4.7 管接头连接等径三通、等径四通两端端纹中心线不同轴度偏差≤0.15mm。 5 标记要求 每个管接头应在外表面标记产品规格及批号，确保追溯性。
