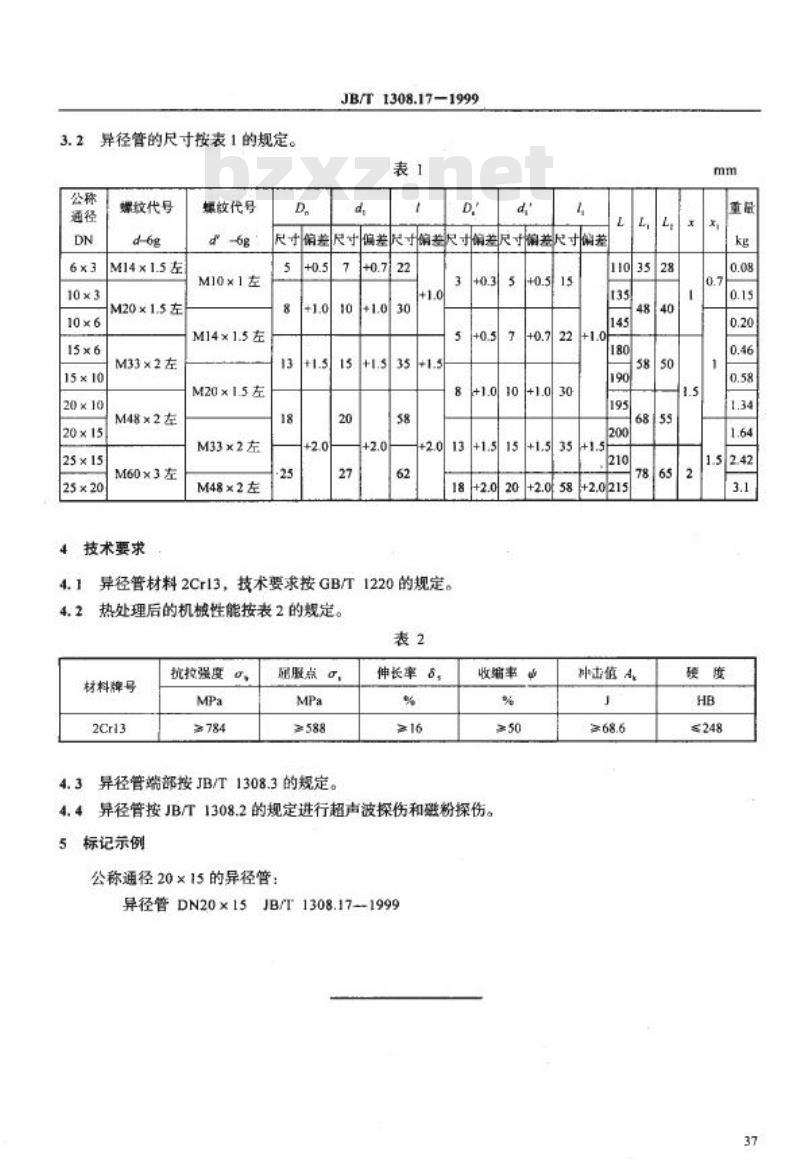

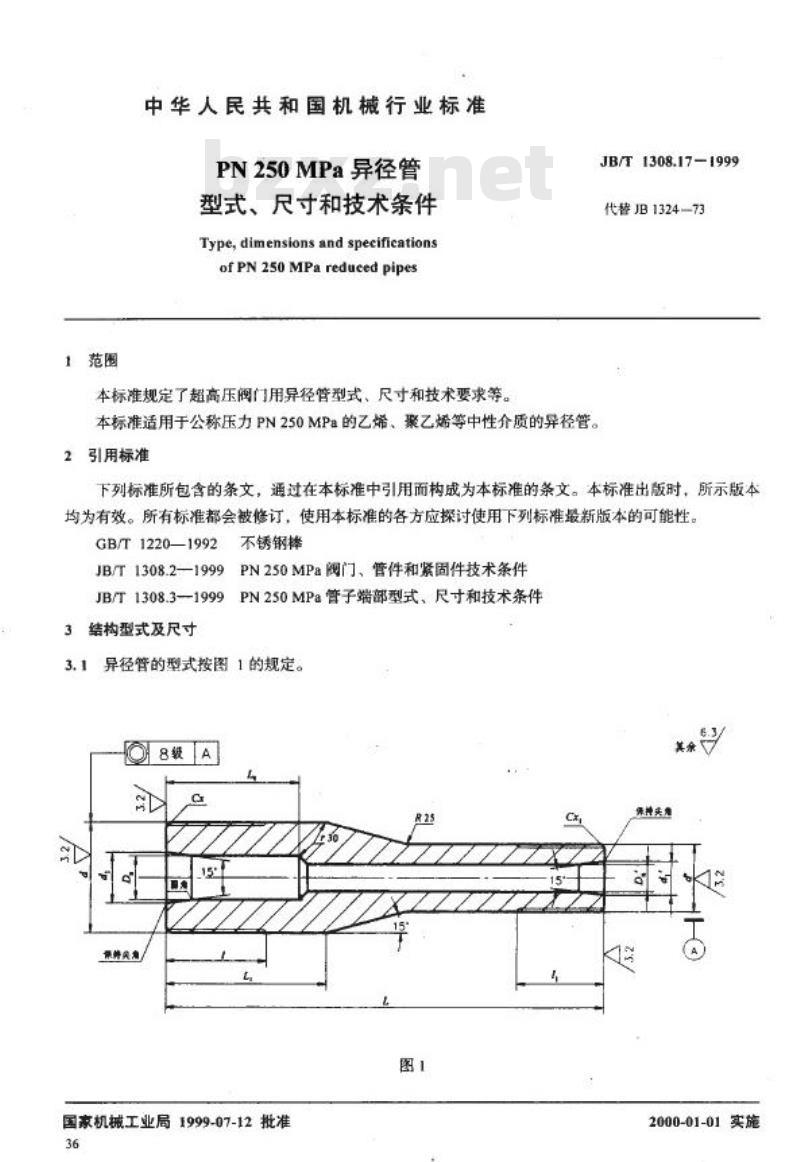

中华人民共和国机械行业标准 JB/T1308.17-1999 PN250MPa超高压阀门和管件异径管技术条件 发布日期：1999-07-12 实施日期：2000-01-01 1 范围 本标准规定了超高压阀门用异径管的型式、尺寸和技术要求等，适用于公称压力PN250MPa的乙烯、聚乙烯等中性介质的异径管。 2 规范性引用文件 下列标准通过在本标准中引用而构成为本标准的条文。所有标准都会被修订，使用本标准的各方应探讨使用下列标准的最新版本。 GB/T 1220—1992 JB/T 1308.2—1999 PN250MPa阀门、管件和紧固件技术条件 JB/T 1308.3—1999 PN250MPa管子端部型式、尺寸和技术条件 3 结构型式及尺寸 3.1 异径管的型式按图1的规定。 3.2 异径管的尺寸按表1的规定。 表1 异径管尺寸 公称通径 DN6×3 DN10×3 DN10×6 DN15×6 DN15×10 DN20×10 DN20×15 DN25×15 DN25×20 螺纹代号 M14×1.5左 M20×1.5左 M33×2左 M48×2左 M60×3左 尺寸 5 13 18 25 35 45 50 55 65 偏差 +0.5 +1.0 +1.5 +2.0 4 技术要求 4.1 异径管材料为2Cr13，技术要求按GB/T1220的规定。 4.2 异径管热处理后的机械性能按表2的规定。 表2 异径管材料性能 材料牌号 2Cr13 抗拉强度 ≥784 MPa 屈服点 ≥588 MPa 伸长率 ≥16% 收缩率 ≥50% 4.3 异径管端部按JB/T1308.3的规定。 4.4 异径管应进行超声波探伤和磁粉探伤，按JB/T1308.2的规定。 5 标记示例 公称通径DN20×15的异径管标记示例： 异径管 DN20×15 JB/T1308.17-1999
