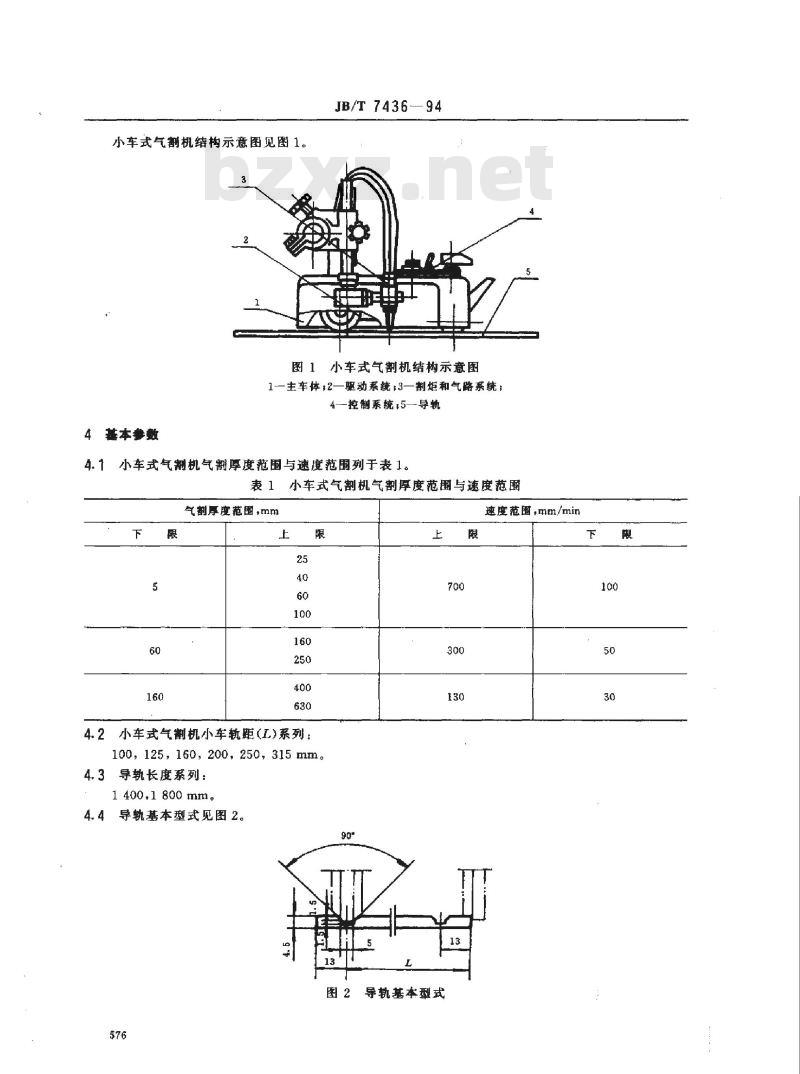

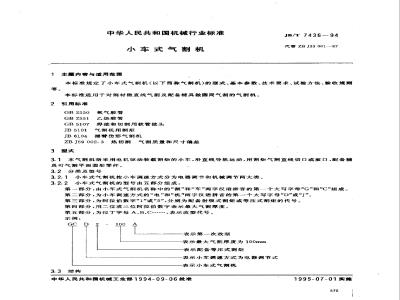

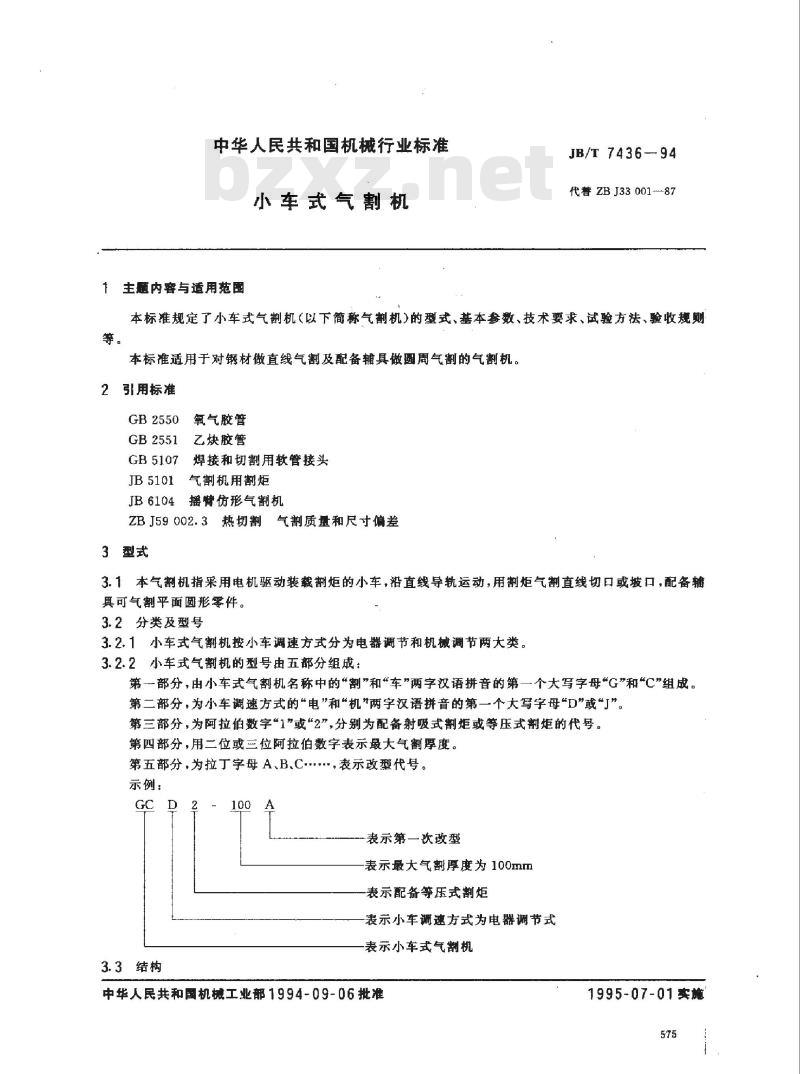

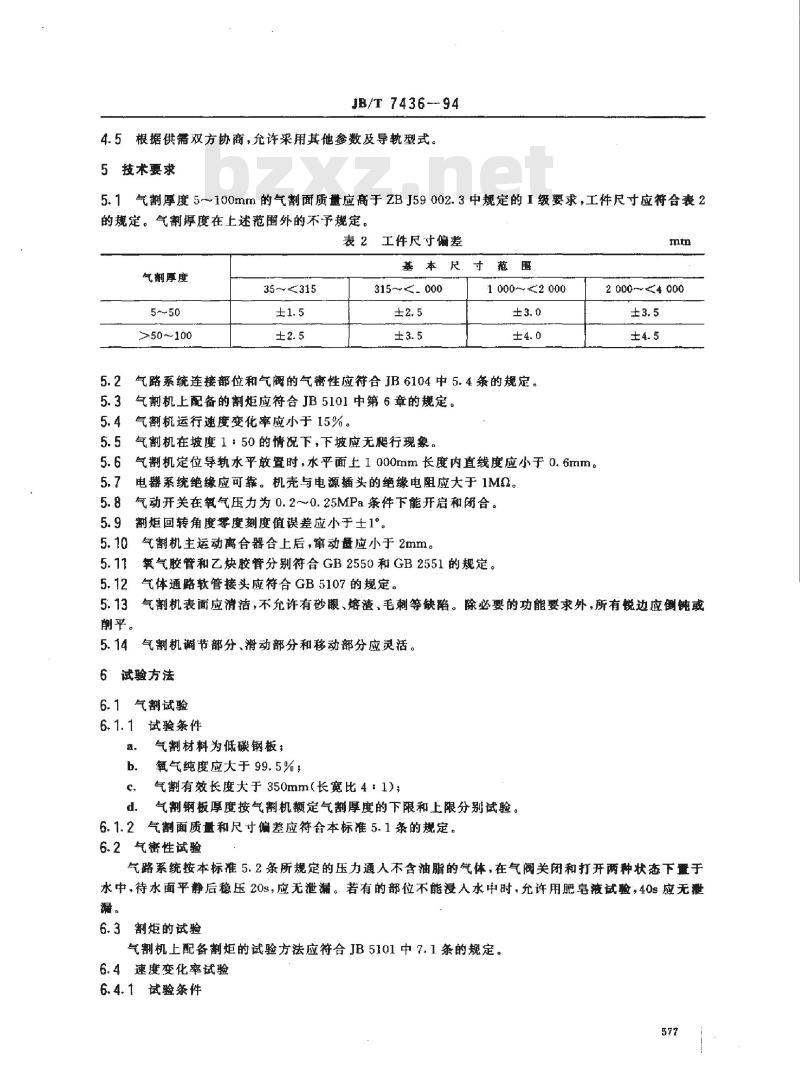

中华人民共和国机械行业标准 小车式气割机 JB/T 7436-94 代号ZBJ33001--87 本标准规定了小车式气割机（以下简称气割机）的型式、基本参数、技术要求、试验方法、验收规则等。该标准适用于对钢材做直线气割及配备辅具做圆周气割的气割机。 2. 引用标准 - GB 2550：氧气胶管 - GB 2551：乙炔胶管 - GB 5107：焊接和切割用软管接头 - JB 5101：气割机用割炬 - JB 6104：摇臂仿形气割机 - ZBJ 59002.3：热切割气割质量和尺寸偏差 3. 型式 3.1 本气割机指采用电机驱动装载割炬的小车，沿直线导轨运动，用割炬气割直线切口或坡口，配备辅具可气割平面圆形零件。 3.2 分类及型号 3.2.1 小车式气割机按小车调速方式分为电器调节和机械调节两大类。 3.2.2 小车式气割机的型号由五部分组成： - 第一部分：小车式气割机名称中的“割”和“车”两字汉语拼音的第一个大写字母“G”和“C”组成； - 第二部分：小车调速方式的“电”和“机”两字汉语拼音的第一个大写字母“D”或“J”； - 第三部分：阿拉伯数字“1”或“2”，分别为配备射吸式割炬或等压式割炬的代号； - 第四部分：二位或三位阿拉伯数字表示最大气割厚度； - 第五部分：拉丁字母A, B, C等，表示改型代号。 示例：GC D 100，表示第一次改型，最大气割厚度为100mm，配备等压式割炬，小车调速方式为电器调节式。 4. 基本参数 4.1 小车式气割机气割厚度范围与速度范围列于表1。 表1 小车式气割机气割厚度范围与速度范围 气割厚度范围(mm) - 5-60 - 160 - 100 - 250 - 400 - 630 速度范围(mm/min) - 100 - 50 - 30 4.2 小车式气割机小车轨距(L)系列：100，125，160，200，250，315mm。 4.3 导轨长度系列：1400，1800mm。 4.4 导轨基本型式见图2。 4.5 根据供需双方协商，允许采用其他参数及导轨型式。 5. 技术要求 5.1 气割厚度5~100mm的气割面质量应高于ZBJ 59002.3中规定的1级要求，工件尺寸应符合表2的规定。 表2 工件尺寸偏差 - 气割厚度5~50mm：±1.5 - 气割厚度50~100mm：±2.5 5.2 气路系统连接部位和气阀的气密性应符合JB 6104中5.4条的规定。 5.3 气割机上配备的割炬应符合JB 5101中第6章的规定。 5.4 气割机运行速度变化率应小于15%。 5.5 气割机在坡度1:50的情况下，下坡应无爬行现象。 5.6 气割机定位导轨水平放置时，水平面上1000mm长度内直线度应小于0.6mm。 5.7 电器系统绝缘应可靠，机壳与电源插头的绝缘电阻应大于1MΩ。 5.8 气动开关在氧气压力为0.2~0.25MPa条件下能开启和闭合。 5.9 割炬回转角度零度刻度值误差应小于±1°。 5.10 气割机主运动离合器合上后，窜动量应小于2mm。 5.11 氧气胶管和乙炔胶管分别符合GB 2550和GB 2551的规定。 5.12 气体通路软管接头应符合GB 5107的规定。 5.13 气割机表面应清洁，不允许有砂龈、熔渣、毛刺等缺陷。 5.14 气割机调节部分、滑动部分和移动部分应灵活。 6. 试验方法 6.1 气割试验 6.1.1 试验条件： - 气割材料为低碳钢板； - 氧气纯度应大于99.5%； - 气割有效长度大于350mm（长宽比4:1）； - 气割钢板厚度按气割机额定气割厚度的下限和上限分别试验。 6.1.2 气割面质量和尺寸偏差应符合本标准5.1条的规定。 6.2 气密性试验 气路系统按本标准5.2条所规定的压力通人不含油脂的气体，在气阀关闭和打开两种状态下量于水中，待水面平静后稳压20s，应无泄漏。 6.3 割炬的试验
