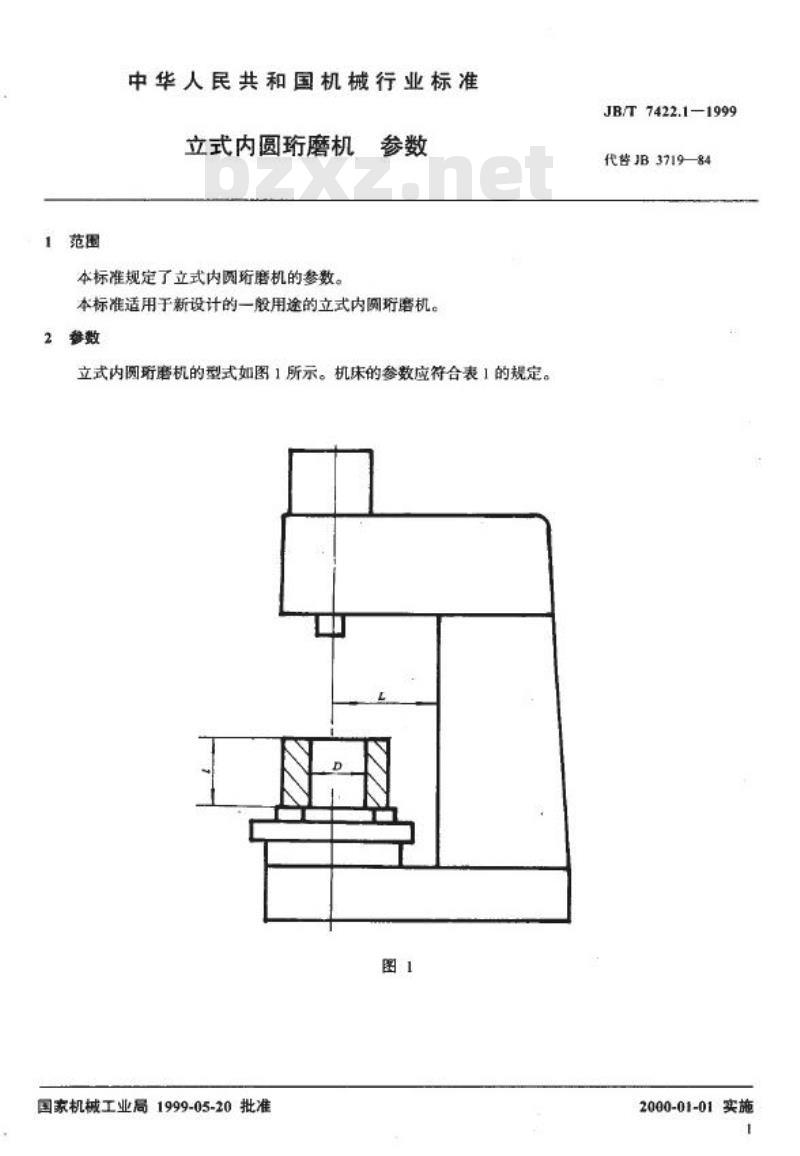

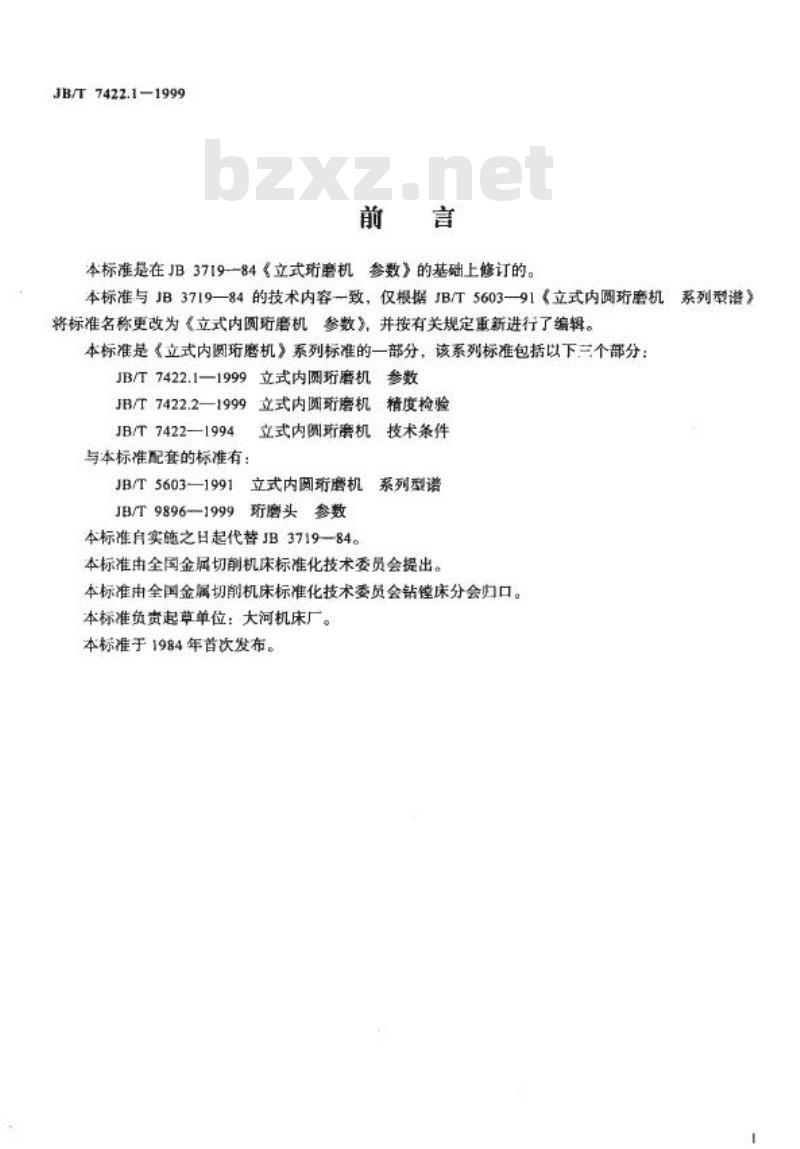

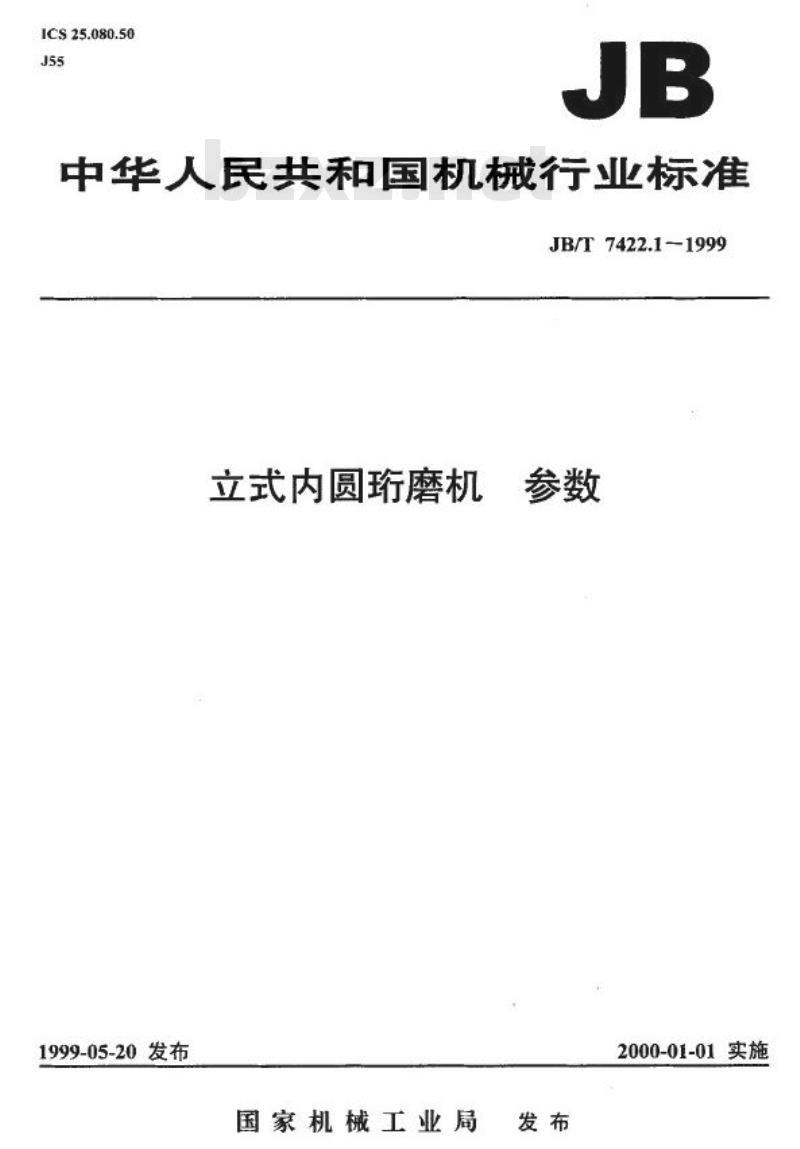

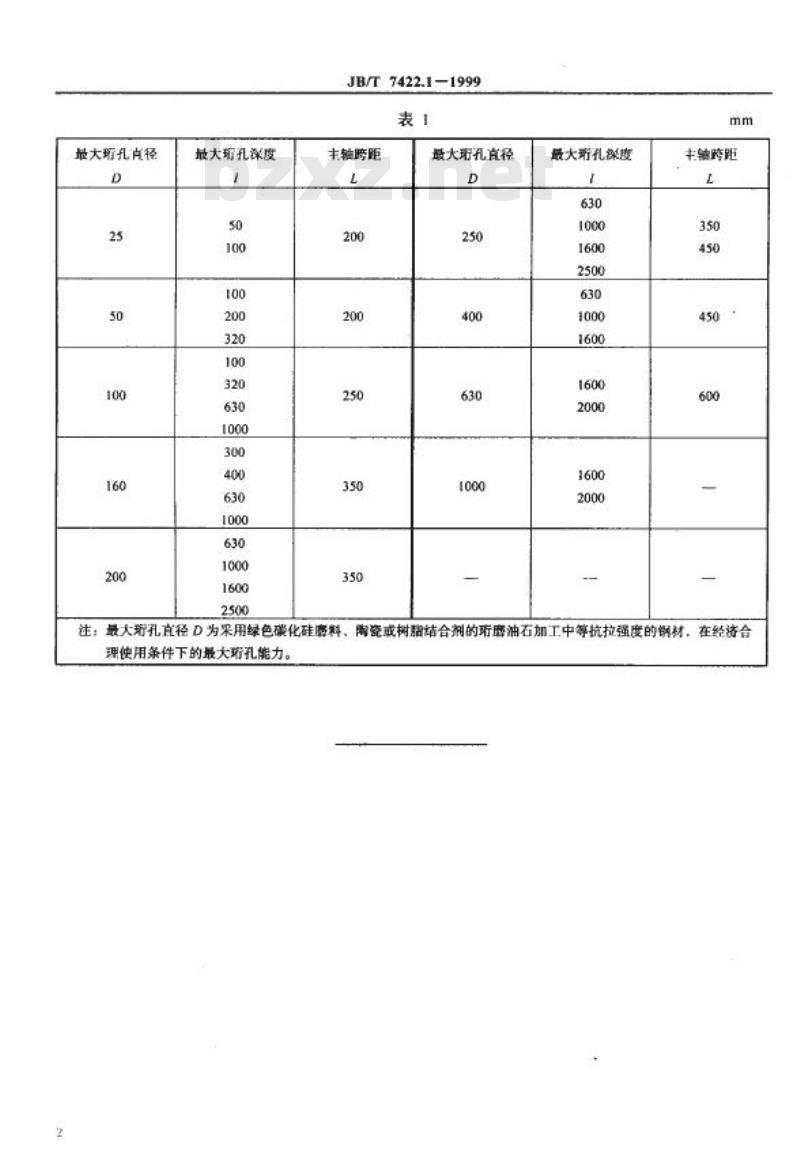

中华人民共和国机械行业标准 JB/T7422.1-1999 立式内圆磨机 1999-05-20 发布 国家机械工业局 2000-01-01 实施 前言 本标准是在JB3719-84《立式内圆磨机参数》的基础上修订的。本标准与JB3719-84的技术内容一致，仅根据JB/T5603-91《立式内圆珩磨机系列型谱》将标准名称更改为《立式内圆珩磨机参数》，并按有关规定重新进行了编辑。本标准是《立式内圆磨机》系列标准的一部分，该系列标准包括以下三个部分： 1. JB/T7422.1-1999 立式内圆珩磨机参数 2. JB/T7422.2-1999 立式内圆磨机精度检验 3. JB/T7422-1994 立式内圆磨机技术条件 本标准自实施之日起代替JB3719-84。 本标准由全国金属切削机床标准化技术委员会提出，由全国金属切削机床标准化技术委员会钻镗床分会归口。负责起草单位：大河机床厂。本标准于1984年首次发布。 1 范围 本标准规定了立式内圆磨机的参数。适用于新设计的一般用途的立式内圆珩磨机。 2 参数 立式内圆磨机的型式如图1所示。机床的参数应符合表1的规定。 表1 立式内圆磨机技术参数 | 参数 | D (最大环孔径) | 25 | 50 | 100 | 160 | 200 | |------------|----------------|------|------|------|------|------| | 大珂孔深度 | 50 | 100 | 100 | 200 | 320 | 1000 | | 主轴跨距 | 200 | 250 | 350 | 350 | 450 | 450 | | 最大孔直径 | 250 | 400 | 630 | 1000 | 1600 | 2000 | | 最大渐孔深度 | 630 | 1000 | 1600 | 2500 | 2000 | 2500 | 注：最大孔直径D为采用绿色碳化硅磨料、陶瓷或树脂结合剂的磨石加工中等抗拉强度钢材，在经合理使用条件下的最大孔能力。
