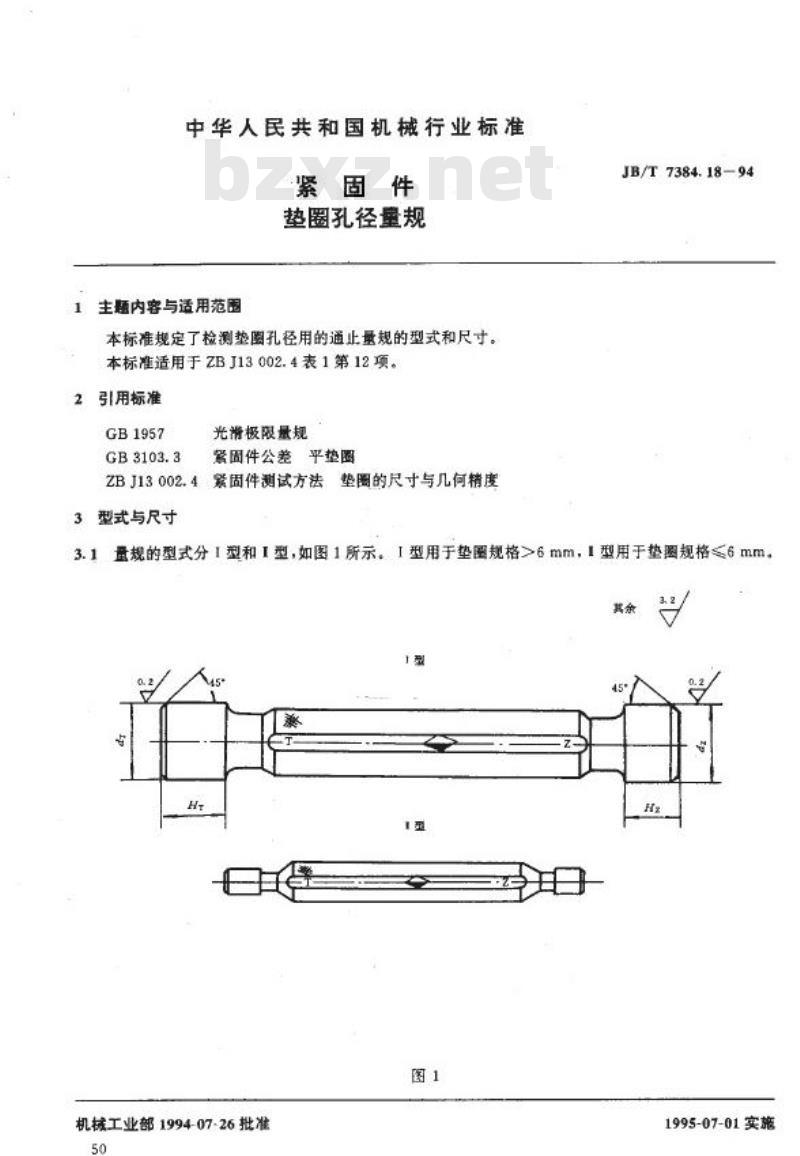

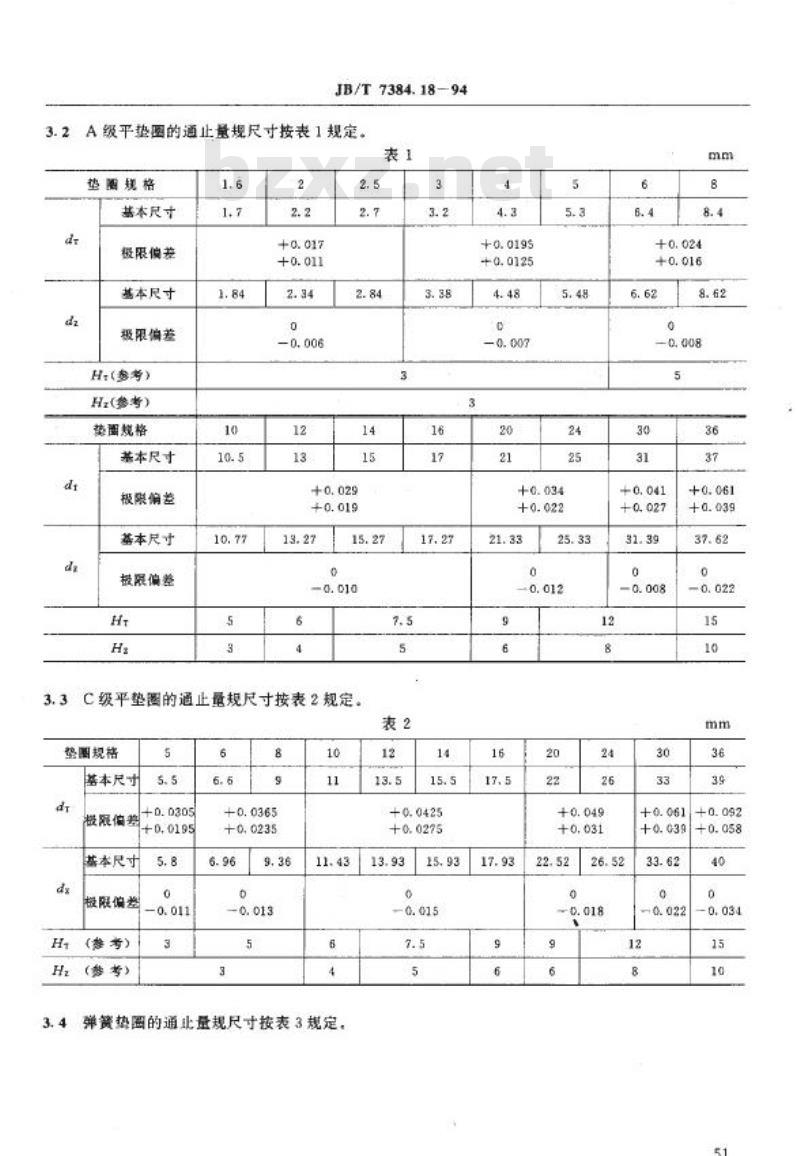

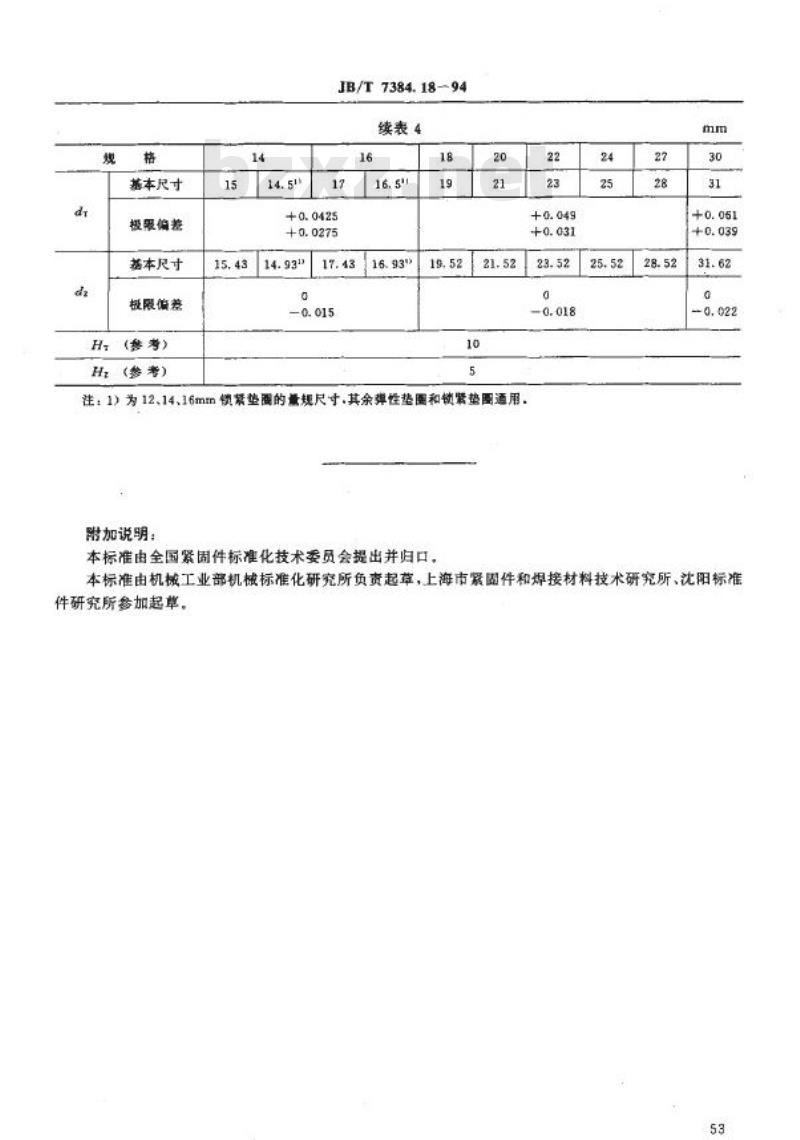

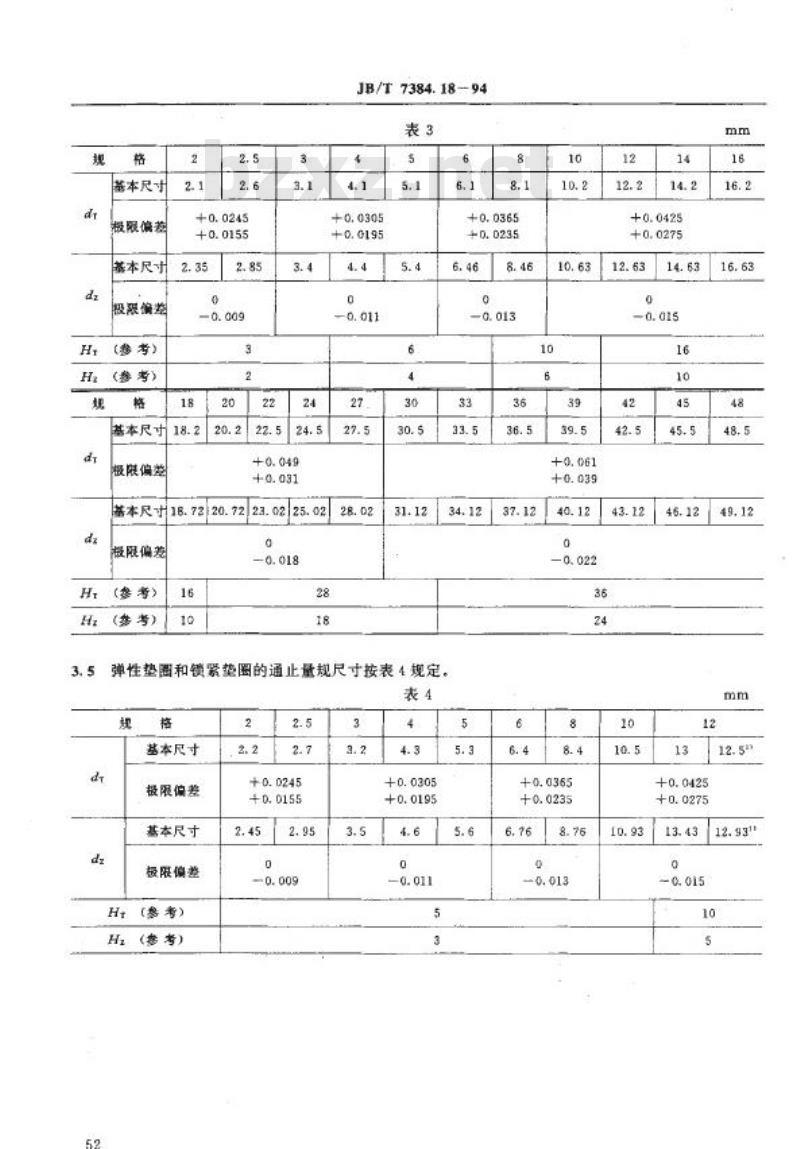

中华人民共和国机械行业标准 JB/T7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 1995-07-01实施 1 范围 本标准规定了检测垫圈孔径用的通止量规的型式和尺寸要求，适用于ZBJ13002.4表1第12项。 2 规范性引用文件 本标准引用了以下文件： GB1957 GB 3103.3 3 垫圈孔径量规的型式和尺寸 量规的型式分为1型和2型，如图1所示。1型用于垫圈规格大于6mm，2型用于垫圈规格小于等于6mm。 3.1 A级平垫圈的通止量规尺寸按表1规定。 表1 垫圈规格和通止量规尺寸 | 垫圈规格 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) | H (参考) | H2 (参考) | | ------------- | ------------- | ------------- | -------- | --------- | | 1.6 | 1.7 | +0.017 | 10 | 10.5 | | 2.0 | 2.2 | +0.011 | 12 | 13 | | 2.5 | 2.7 | +0.029 | 14 | 15 | | 3.0 | 3.3 | +0.019 | 16 | 17 | | 5.0 | 5.5 | +0.0305 | 18 | 19 | | 6.0 | 6.6 | +0.0365 | 20 | 21 | 3.2 C级平垫圈的通止量规尺寸按表2规定。 表2 C级平垫圈通止量规尺寸 | 垫圈规格 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) | Ht (参考) | Hz (参考) | | ------------- | ------------- | ------------- | --------- | --------- | | 3.5 | 3.6 | +0.0305 | 22 | 23 | | 4.0 | 4.3 | +0.0275 | 24 | 25 | | 5.0 | 5.3 | +0.034 | 26 | 27 | | 6.0 | 6.4 | +0.0365 | 28 | 29 | | 7.5 | 7.7 | +0.041 | 30 | 31 | | 10 | 10.2 | +0.061 | 32 | 33 | 3.3 弹簧垫圈和锁紧垫圈的通止量规尺寸按表3规定。 表3 弹簧垫圈和锁紧垫圈通止量规尺寸 | 垫圈规格 (mm) | 基本尺寸 (mm) | 极限偏差 (mm) | Ht (参考) | Hz (参考) | | ------------- | ------------- | ------------- | --------- | --------- | | 3.0 | 3.1 | +0.0365 | 34 | 35 | | 4.0 | 4.2 | +0.041 | 36 | 37 | | 5.0 | 5.2 | +0.061 | 38 | 39 | | 6.0 | 6.4 | +0.061 | 40 | 41 | | 7.0 | 7.3 | +0.070 | 42 | 43 | 机械工业部批准 1994-07-26
