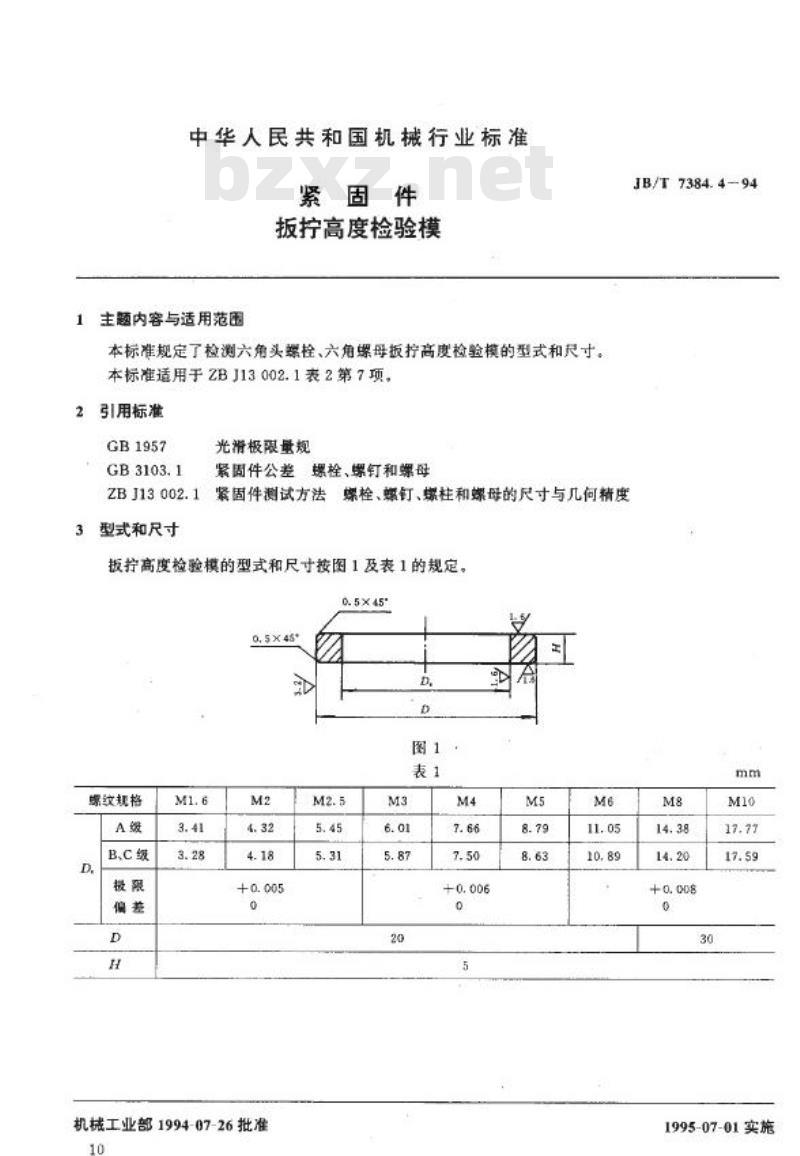

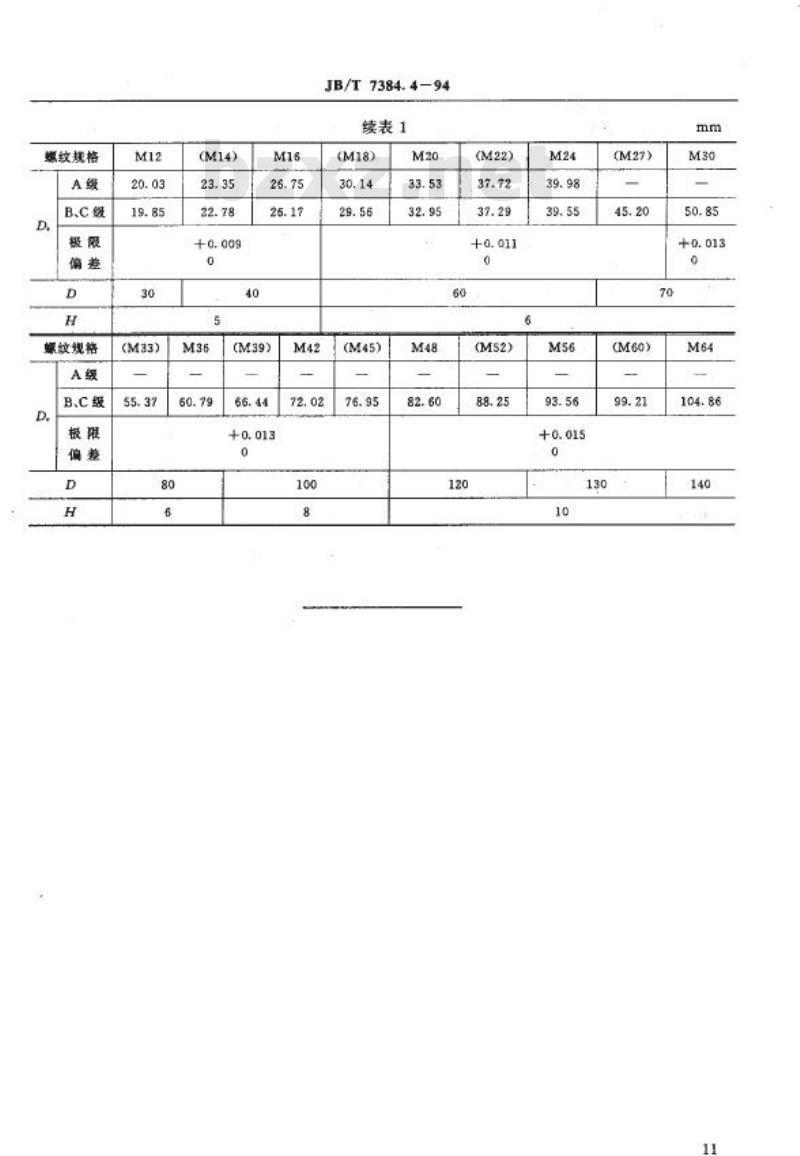

中华人民共和国机械行业标准 JB/T7384.1~7384.18-94 紧固件专用检具 1994-07-26发布 中华人民共和国机械工业部发布 1995-07-01实施 1. 主题内容与适用范围 本标准规定了检测六角头螺栓、六角螺母扳拧高度检验模的型式和尺寸。本标准适用于ZBJ13002.1表2第7项。 2. 规范性引用文件 GB1957、GB3103.1 光滑极限量规 紧固件公差螺栓、螺钉和螺母 ZBJ13002.1 紧固件测试方法 螺栓、螺钉、螺柱和螺母的尺寸与精度型式和尺寸。 3. 扳拧高度检验模的型式和尺寸 见图1及表1的规定。各规格的偏差和极限值如下： 螺纹规格 A级 B级 C级 | 螺纹规格 | A级偏差 | B级偏差 | C级偏差 | |---|---|---|---| | M1.6 | 3.41 | 3.28 | | | M2 | 4.32 | 4.18 | +0.005 | 0 | M2.5 | 5.45 | 5.31 | | | M3 | 6.01 | 5.87 | | | M4 | 7.66 | 7.50 | +0.006 | 0 | M5 | 8.79 | 8.63 | | | M6 | 11.05 | 10.89 | | | M8 | 14.38 | 14.20 | +0.008 | 0 | M10 | 17.77 | 17.59 | | | M12 | 20.03 | 19.85 | | | M16 | 26.75 | 26.17 | | | M20 | 33.53 | 32.95 | | | M24 | 39.98 | 39.55 | | | M30 | 50.85 | | +0.013 | 0 | M36 | | 60.79 | | | M42 | | | | 机械工业部 1994-07-26批准，1995-07-01实施。
