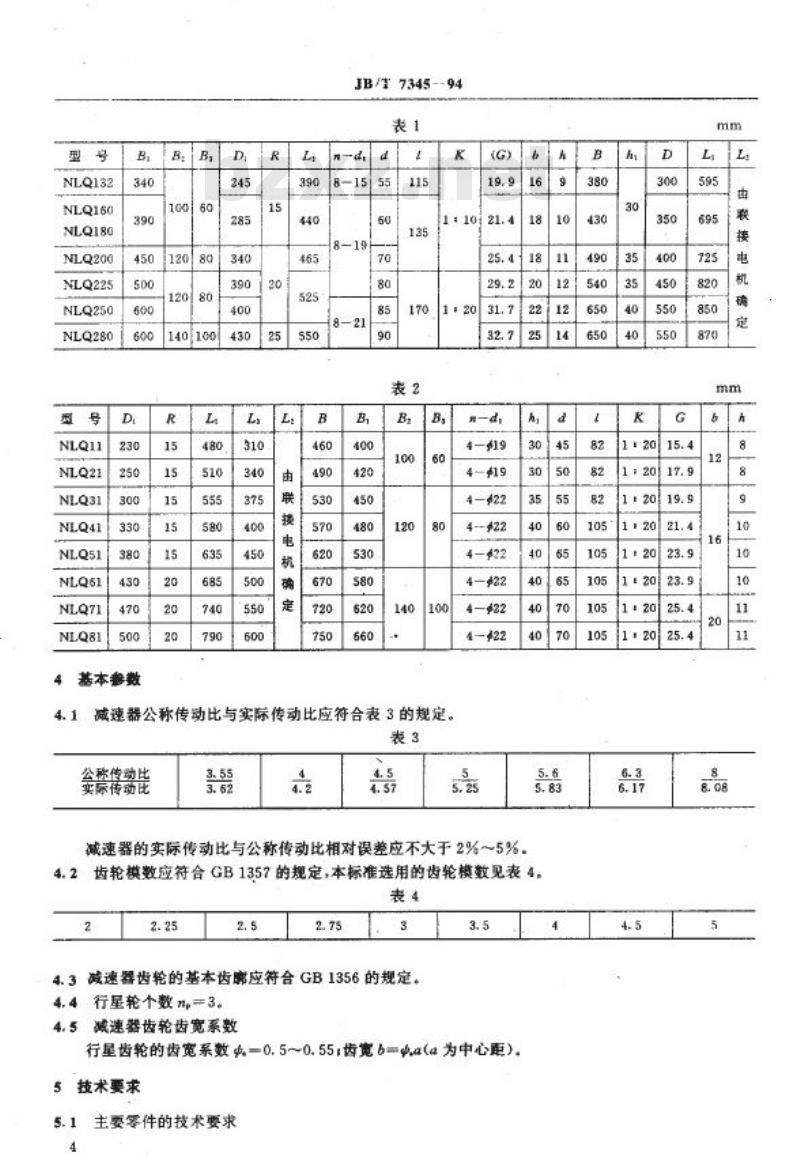

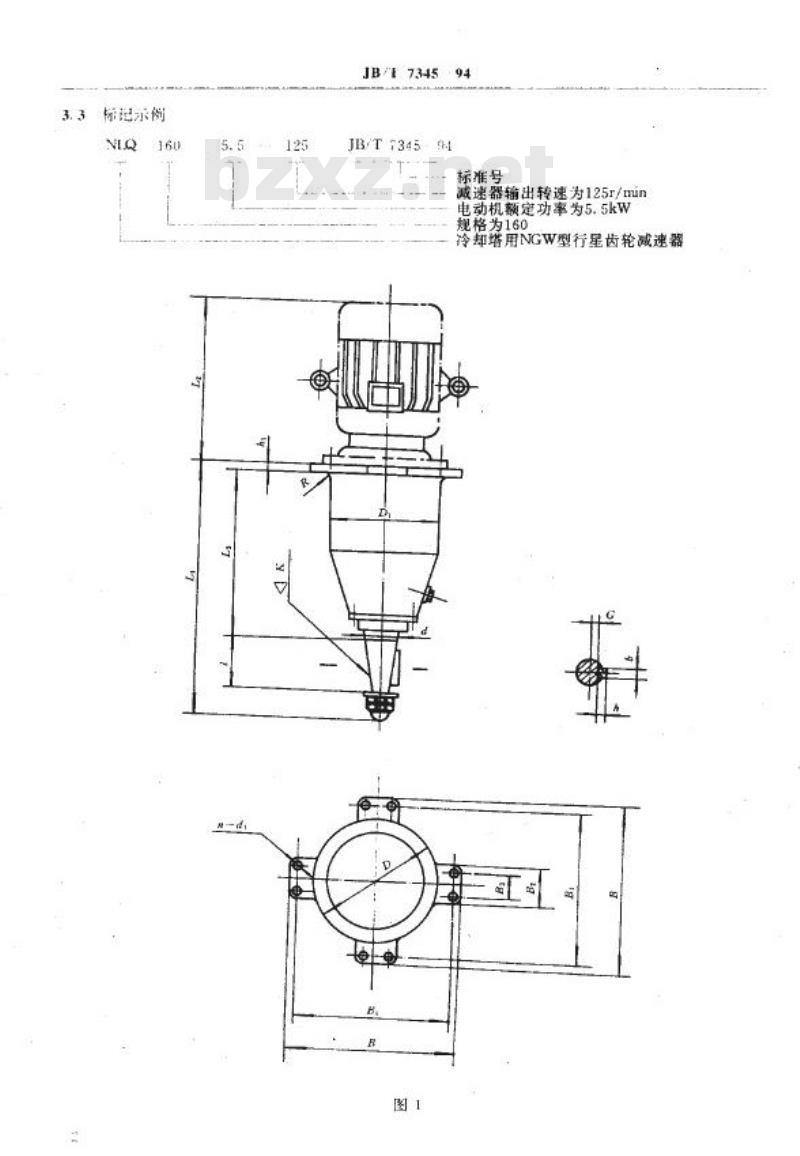

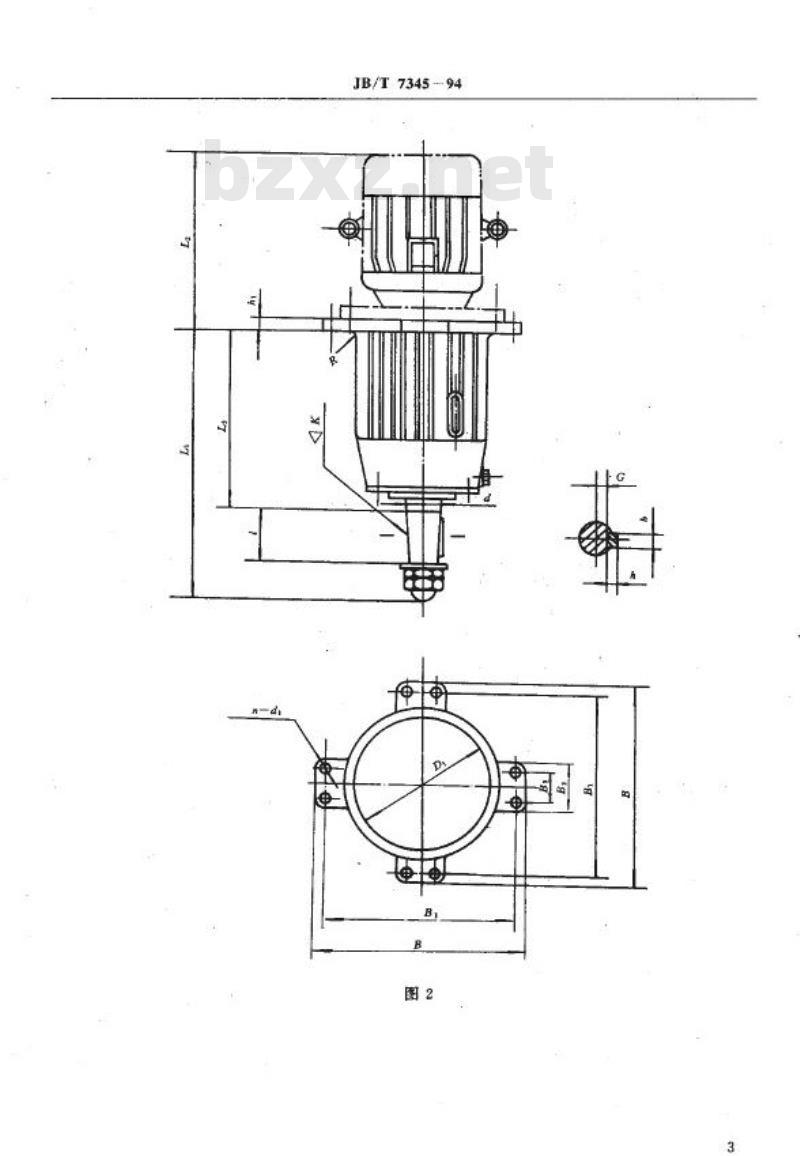

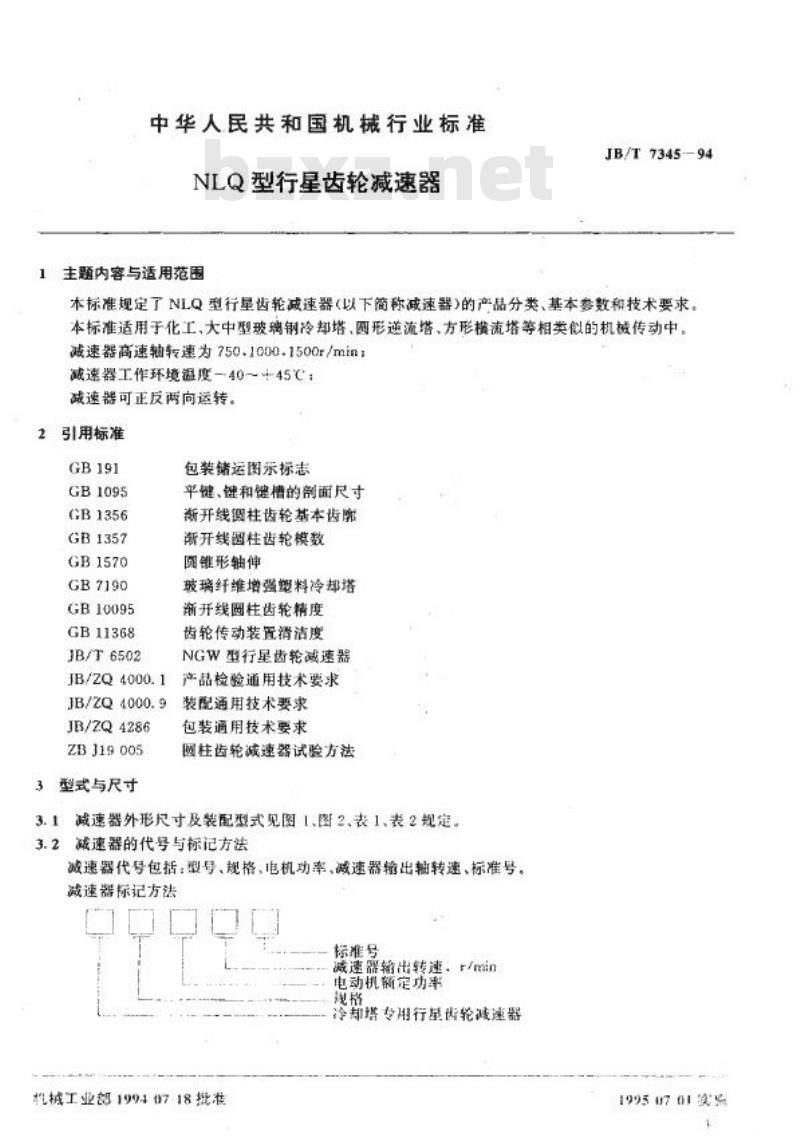

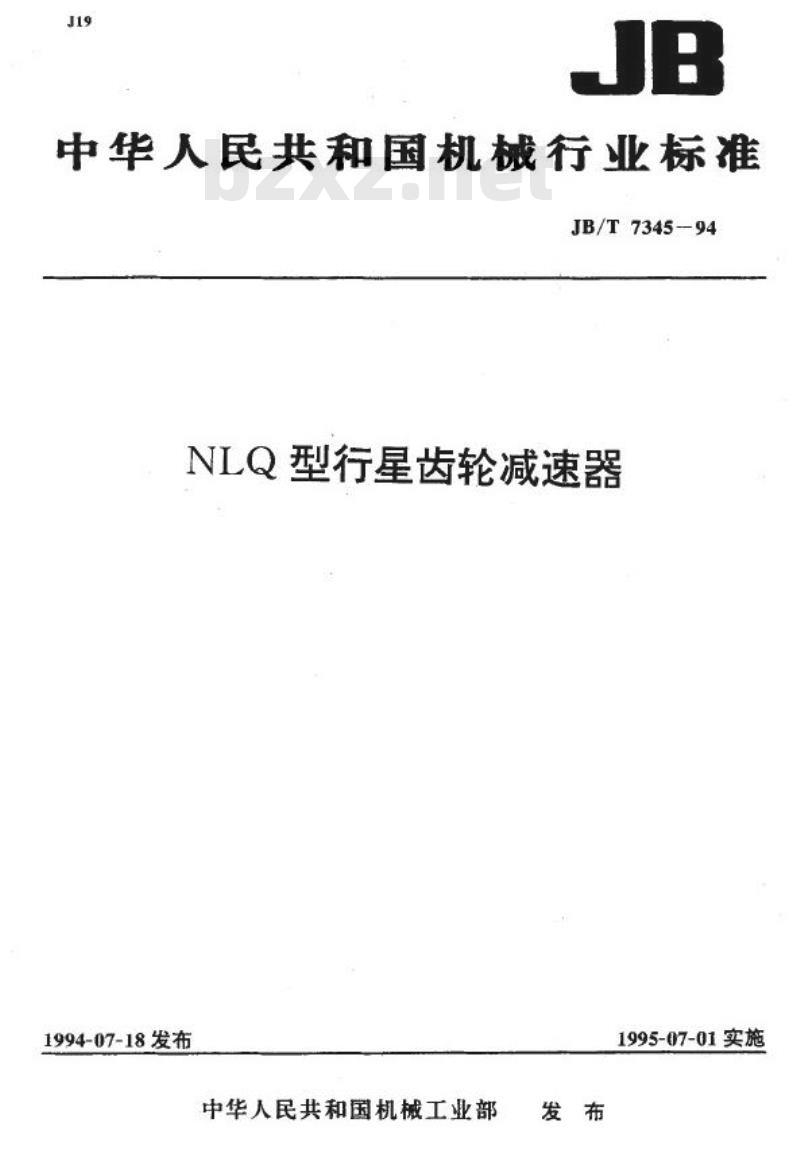

中华人民共和国机械行业标准 JB/T 7345-94 NLQ型行星齿轮减速器 1994-07-18发布 中华人民共和国机械工业部发布 1995-07-01实施 1 范围 本标准规定了NLQ型行星齿轮减速器（以下简称减速器）的产品分类、基本参数和技术要求。本标准适用于化工、大中型玻璃钢冷却塔、形递流塔、方形横流塔等类似机械传动中，减速器高速轴转速为750、1000、1500r/min，工作环境温度为-40～+45℃，减速器可正反两向运转。 2 引用标准 GB191、GB1095、GB1356、GB1357、GB1570、GB7190、GB10095、GB11368、JB/T6502、JB/ZQ 4000.1、JB/ZQ4000.9、JB/ZQ4286、ZBJ19005。 3 型式与尺寸 3.1 减速器的代号与标记方法 减速器代号包括：型号、规格、电机功率、减速器输出轴转速、标准号。 3.2 标记示例 减速器标记示例：NLQ160-5.5-125，标准号JB/T 7345-94，减速器输出转速为125r/min，电动机额定功率为5.5kW，规格为160。 3.3 公称传动比与实际传动比 减速器公称传动比与实际传动比应符合表3的规定，且实际传动比的误差不大于2%-5%。 4 主要技术要求 4.1 齿轮模数应符合GB1357的规定，选用的齿轮模数见表4。 4.2 减速器齿轮的基本齿席应符合GB1356的规定。 4.3 行星轮个数为n=3，齿轮齿宽系数为3.5。 5 主要零件的技术要求 减速器的主要零件如齿轮、轴承等需符合相关标准，确保其性能和可靠性。 附录： 附录A 减速器的承载能力及选用（补充件） 附录B 减速器载荷分类（参考件）。
