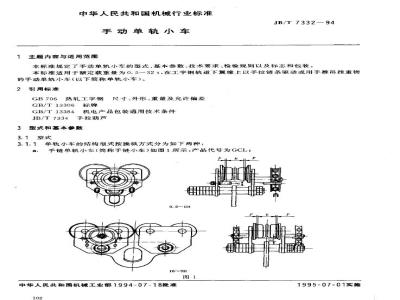

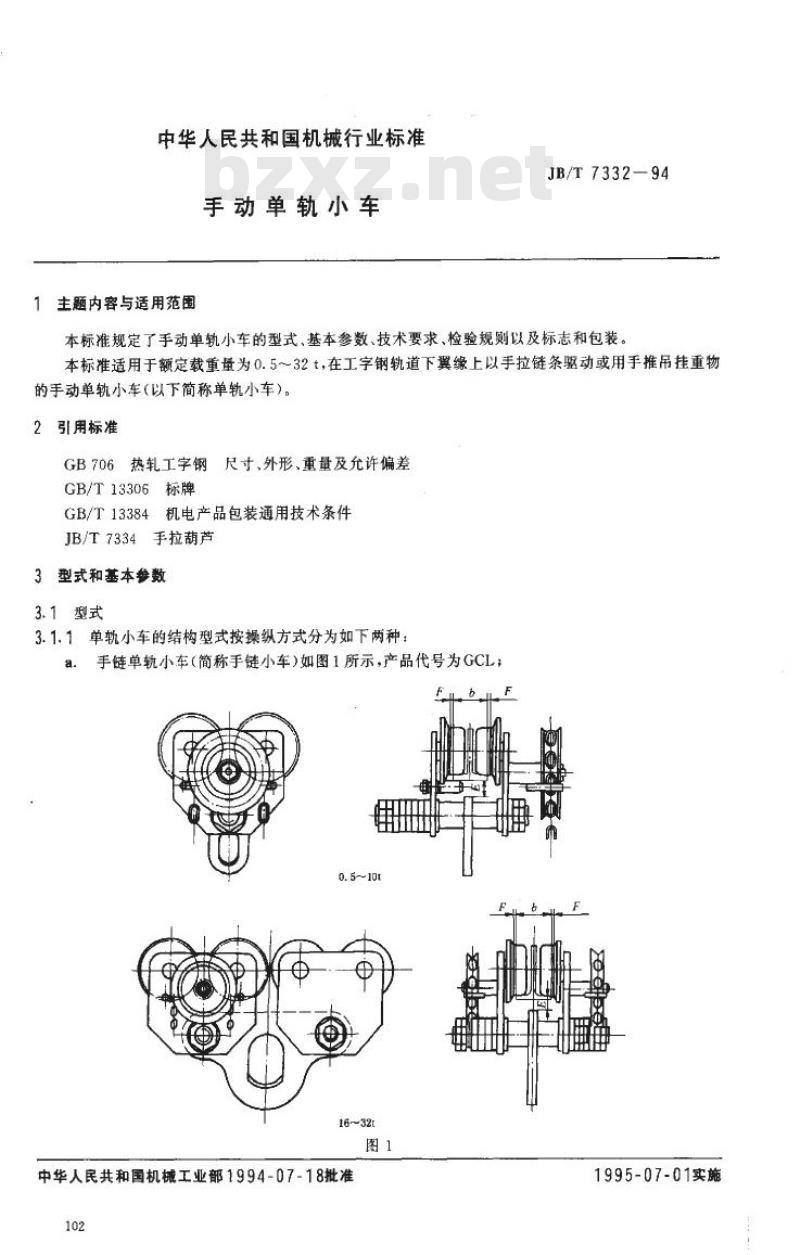

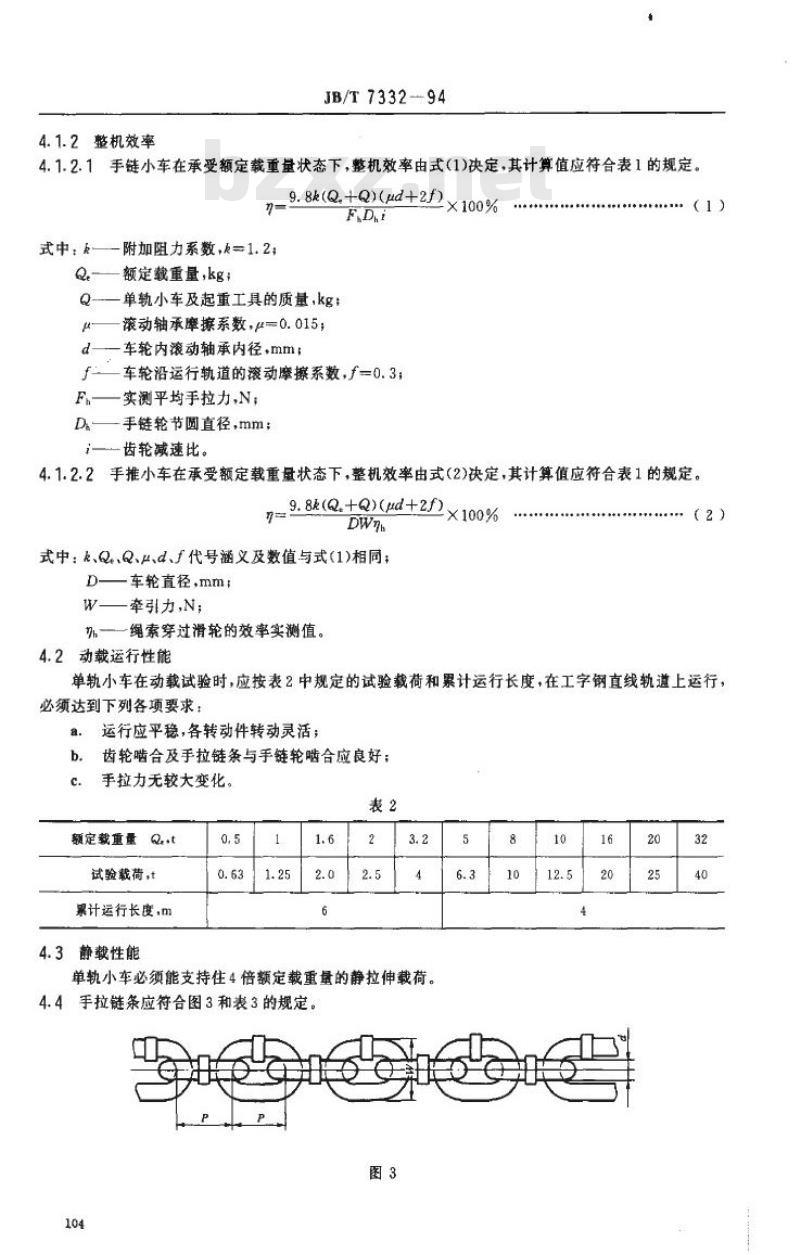

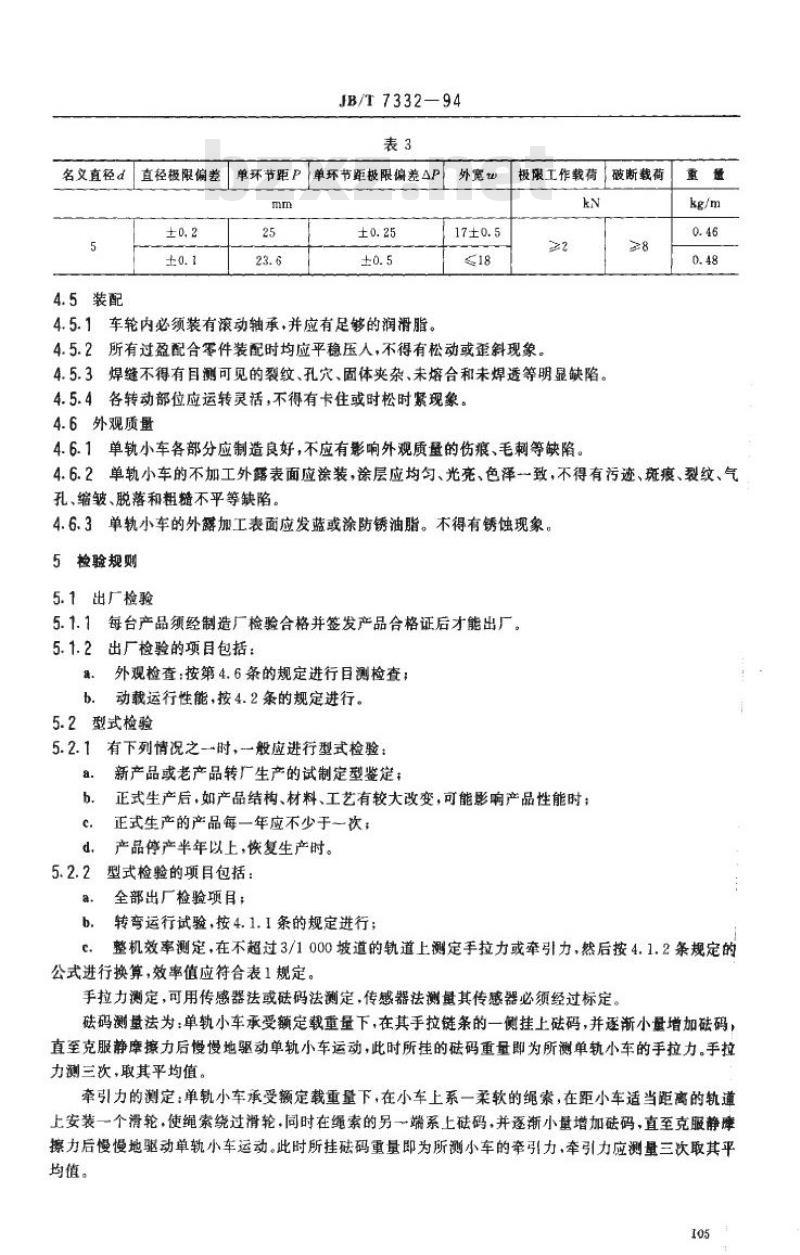

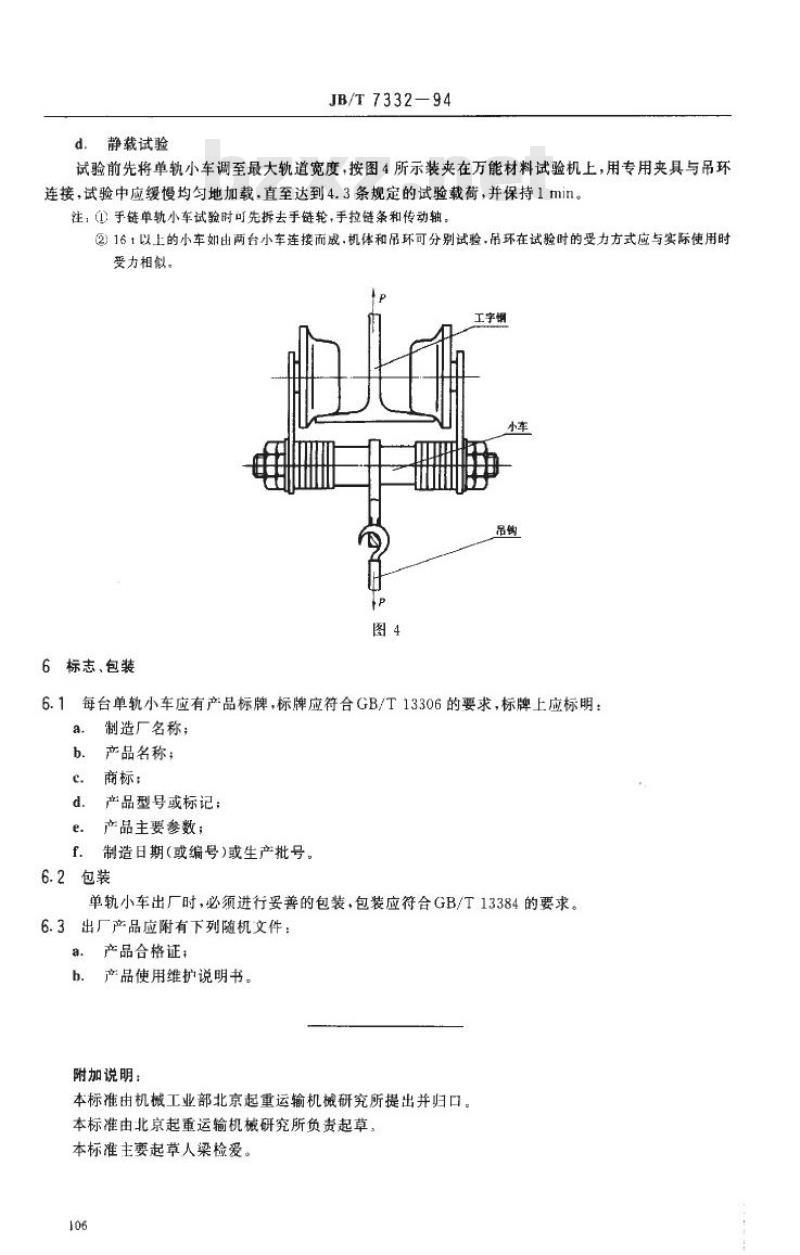

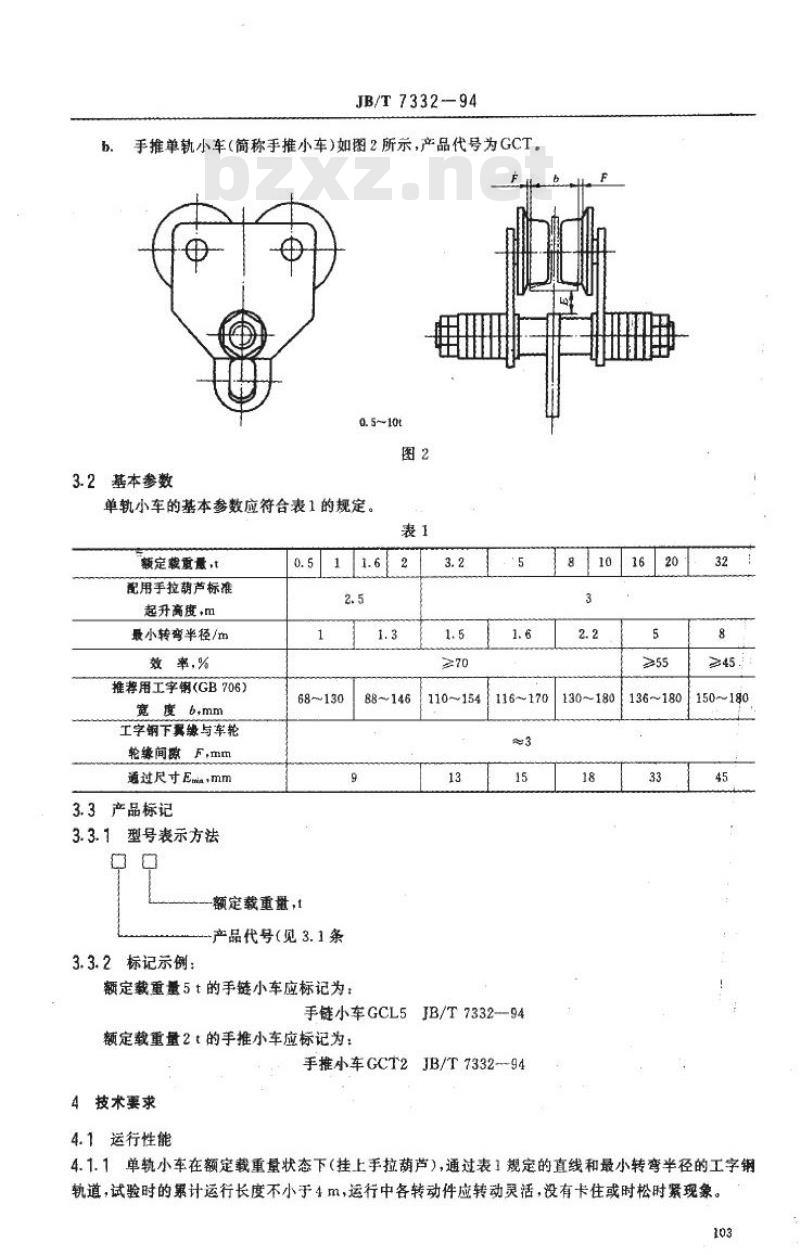

中华人民共和国机械行业标准 手动单轨小车 JB/T7332-94 1. 主题内容与适用范围 本标准规定了手动单轨小车的型式、基本参数、技术要求、检验规则以及标志和包装。本标准适用于额定载重量为0.5～32t，在工字钢轨道下翼缘上以手拉链条驱动或用手推吊挂重物的手动单轨小车（以下简称单轨小车）。 2. 引用标准 GB706 热轧工字钢尺寸、外形、重量及允许偏差 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 JB/T7334 手拉葫芦 3. 型式和基本参数 3.1 型式 3.1.1 单轨小车的结构型式按操纵方式分为如下两种： a. 手链单轨小车（简称手链小车），产品代号为GCL，额定载重量为0.5～10t（如图1所示）。 b. 手推单轨小车（简称手推小车），产品代号为GCT，额定载重量为0.5～10t（如图2所示）。 3.2 基本参数 单轨小车的基本参数应符合表1的规定。 3.3 产品标记 3.3.1 型号表示方法 型号应标明额定载重量和产品代号，如手链小车GCL5表示额定载重量为5t的手链小车，手推小车GCT2表示额定载重量为2t的手推小车。 4. 技术要求 4.1 运行性能 4.1.1 单轨小车在额定载重量状态下（挂上手拉葫芦），通过表1规定的直线和最小转弯半径的工字钢轨道，试验时的累计运行长度不小于4m，运行中各转动件应转动灵活，没有卡住或时松时紧现象。 4.1.2 整机效率 4.1.2.1 手链小车在承受额定载重量状态下，整机效率由式(1)决定，其计算值应符合表1的规定。效率应根据以下公式计算： Q = 额定载重量，kg；Q' = 单轨小车及起重工具的质量，kg；μ = 滚动轴承摩擦系数，0.015；d = 车轮内滚动轴承内径，mm；f = 车轮沿运行轨道的滚动摩擦系数，0.3；F = 实测平均手拉力，N；D = 手链轮节圆直径，mm；X = 效率百分比。 4.1.2.2 手推小车在承受额定载重量状态下，整机效率由式(2)决定，其计算值应符合表1的规定。相关参数与手链小车相同。 4.2 动载运行性能 单轨小车在动载试验时，应按表2中规定的试验载荷和累计运行长度，在工字钢直线轨道上运行，必须达到以下各项要求： a. 运行应平稳，各转动件转动灵活；齿轮啮合及手拉链条与手链轮啮合应良好；手拉力无较大变化。 4.3 静载性能 单轨小车必须能支持住4倍额定载重量的静拉伸载荷。 4.4 手拉链条应符合图3和表3的规定。 4.5 装配 4.5.1 车轮内必须装有滚动轴承，并应有足够的润滑脂。 4.5.2 所有过盈配合零件装配时均应平稳压人，不得有松动或延斜现象。 4.5.3 焊缝不得有目测可见的裂纹、孔穴、固体夹杂、未熔合和未焊透等明显缺陷。 4.5.4 各转动部位应运转灵活，不得有卡住或时松时紧现象。 4.6 外观质量 4.6.1 单轨小车各部分应制造良好，不应有影响外观质量的伤痕、毛刺等缺陷。
