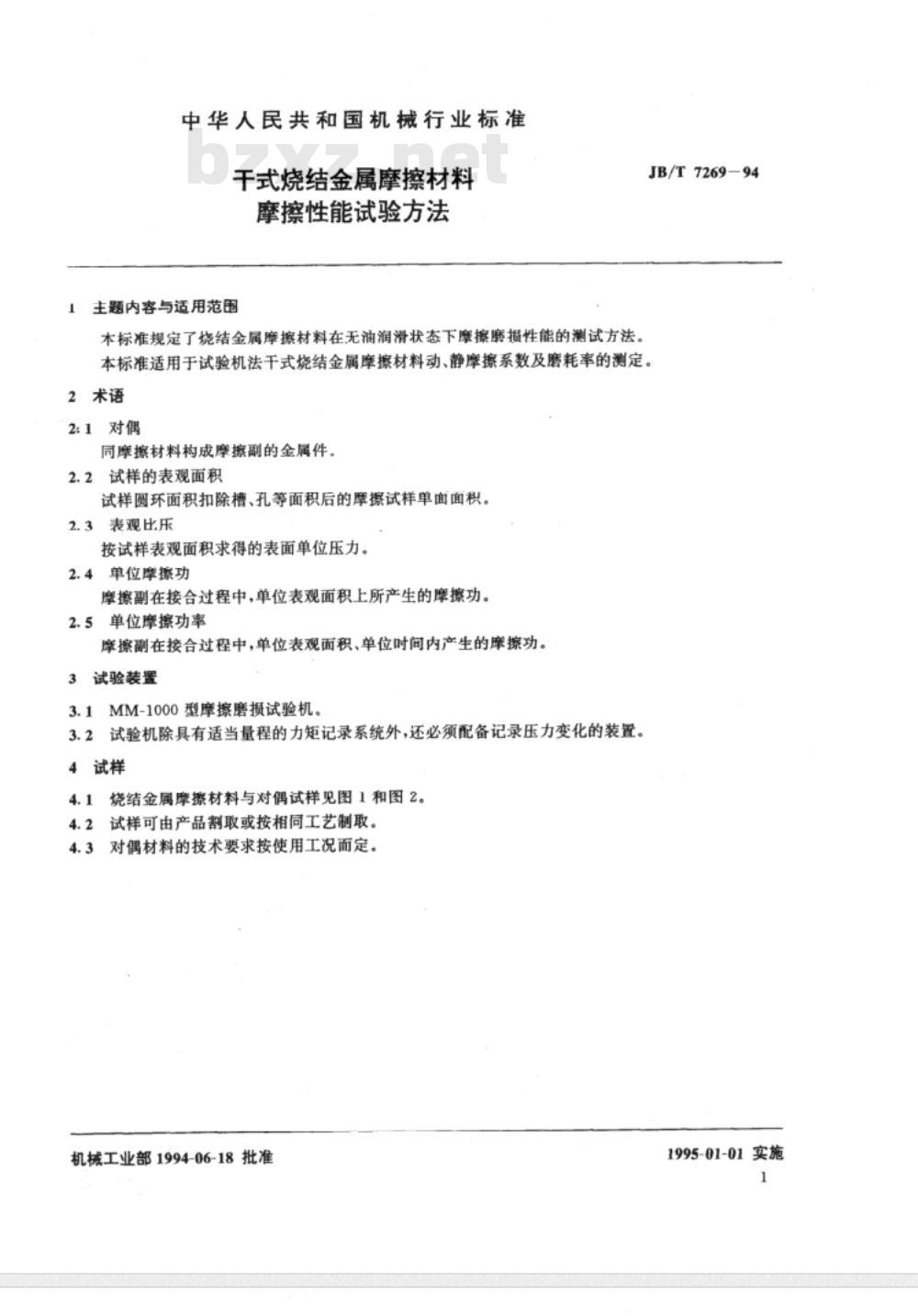

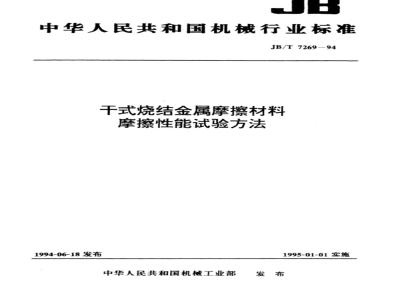

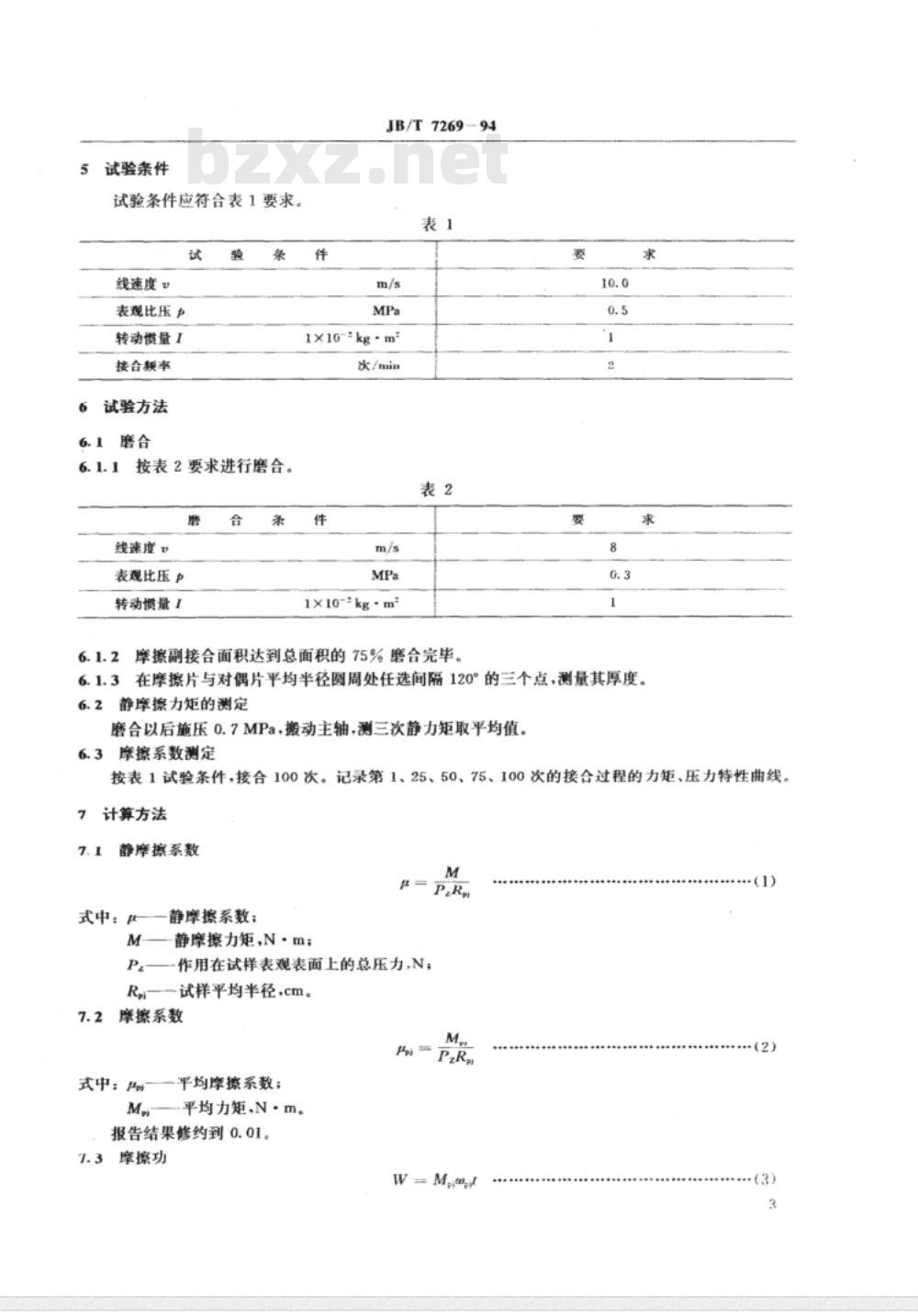

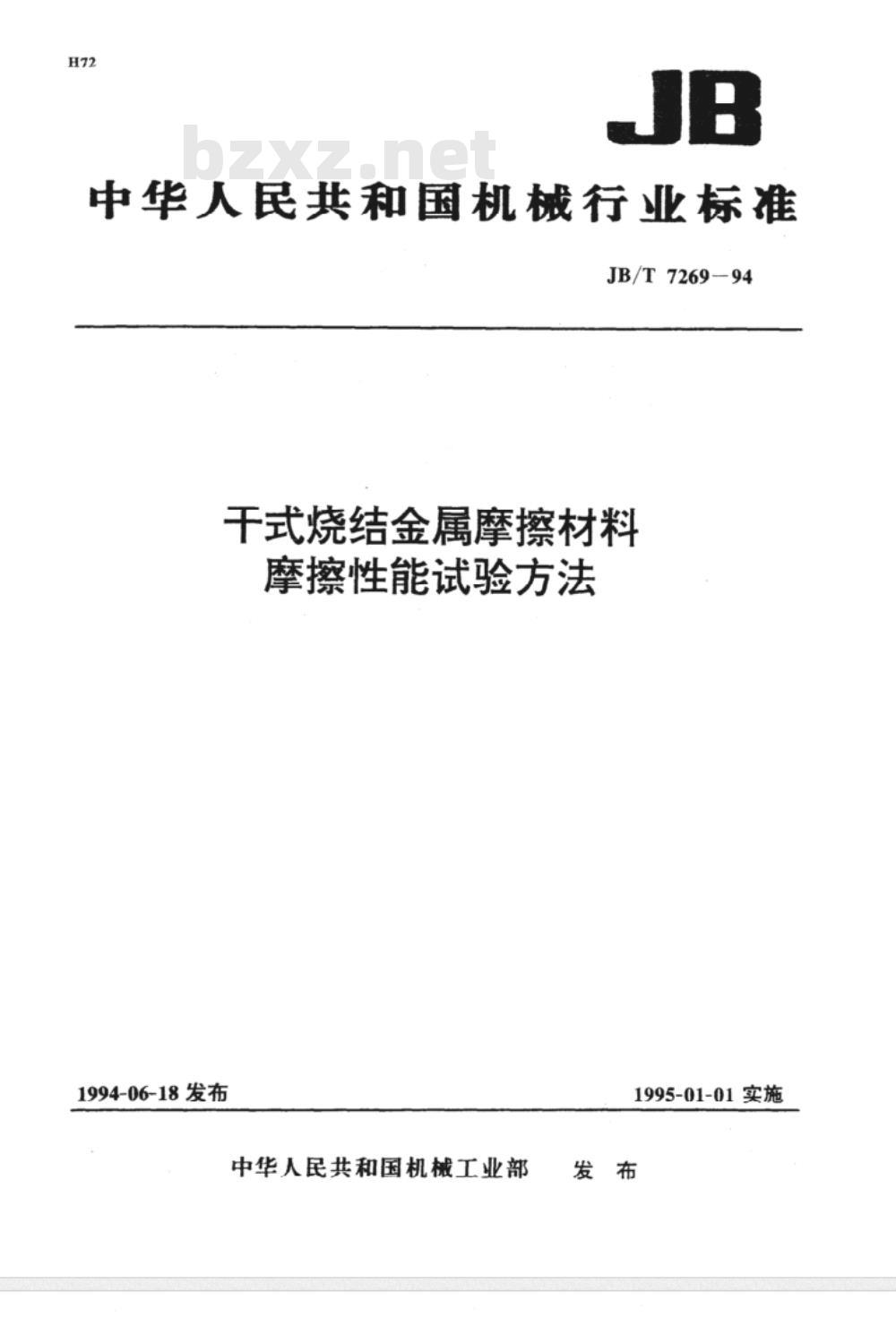

中华人民共和国机械行业标准 JB/T7269-94 干式烧结金属摩擦材料 摩擦性能试验方法 1994-06-18发布 中华人民共和国机械工业部发布 1995-01-01实施 1 主题内容与适用范围 本标准规定了干式烧结金属摩擦材料在无油润滑状态下的摩擦磨损性能测试方法。本标准适用于试验机法干式烧结金属摩擦材料的动、静摩擦系数及磨耗率的测定。 2 术语 2.1 对偶 同摩擦材料构成摩擦副的金属件。 2.2 试样的表观面积 试样圆环面积扣除槽、孔等面积后的摩擦试样单面面积。 2.3 表观比压 按试样表观面积求得的表面单位压力。 2.4 单位摩擦功 摩擦副在接合过程中，单位表观面积上所产生的摩擦功。 2.5 单位摩擦功率 摩擦副在接合过程中，单位表观面积、单位时间内产生的摩擦功。 3 试验装置 3.1 MM-1000型摩擦磨损试验机。 3.2 试验机除具有适当量程的力矩记录系统外，还必须配备记录压力变化的装置。 4 试样 烧结金属摩擦材料与对偶试样见图1和图2。 4.1 试样可由产品割取或按相同工艺制取。 4.2 对偶材料的技术要求按使用工况而定。 5 试验条件 试验条件应符合表1要求。 6 试验方法 6.1 磨合 按表2要求进行磨合。 6.1.1 磨合条件：磨合后，摩擦副接合面积达到总面积的75%磨合完毕。 6.1.2 在摩擦片与对偶片平均半径圆周处任选间隔120°的三个点，测量其厚度。 6.2 静摩擦力矩的测定 磨合后施压0.7MPa，搬动主轴，测三次静力矩取平均值。 6.3 摩擦系数测定 按表1试验条件，接合100次。记录第1、25、50、75、100次接合过程的力矩、压力特性曲线。 7 计算方法 7.1 静摩擦系数 静摩擦系数M= 静摩擦力矩 / (P2 × R) 式中：M-静摩擦系数，P2-作用在试样表观表面上的总压力，R-试样平均半径。 7.2 摩擦系数 摩擦系数= 平均摩擦系数，M-平均力矩。 7.3 摩擦功的计算 摩擦功W= 摩擦力×平均角速度×时间。 8 磨耗率的测定 8.1 100次接合后，测量试件原对应点的磨损，计算磨耗率。 8.2 磨耗率的计算： 磨耗率 = 试件磨损体积 / (试样摩擦面积 × 累计摩擦功)。 9 试验报告 试验报告应包括以下内容： a. 试验条件； b. 动、静摩擦系数； c. 磨耗率； d. 摩擦表面状况； e. 试件原始状况； f. 试验中的异常情况。 附加说明： 本标准由北京市粉末冶金研究所提出并归口。由北京市粉末冶金研究所负责起草，主要起草人庞世调、李木林、倪小宝、初元杰、胡庆。 本标准由机械工业部机械标准化研究所出版发行。
