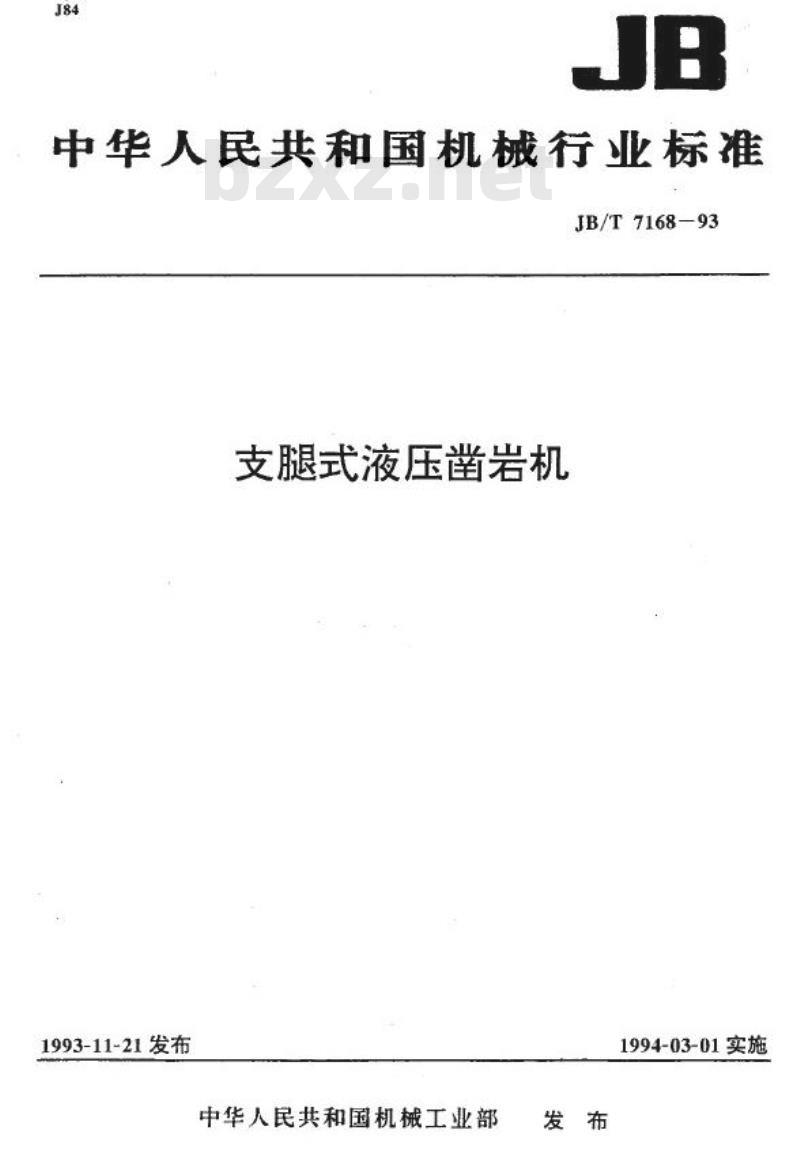

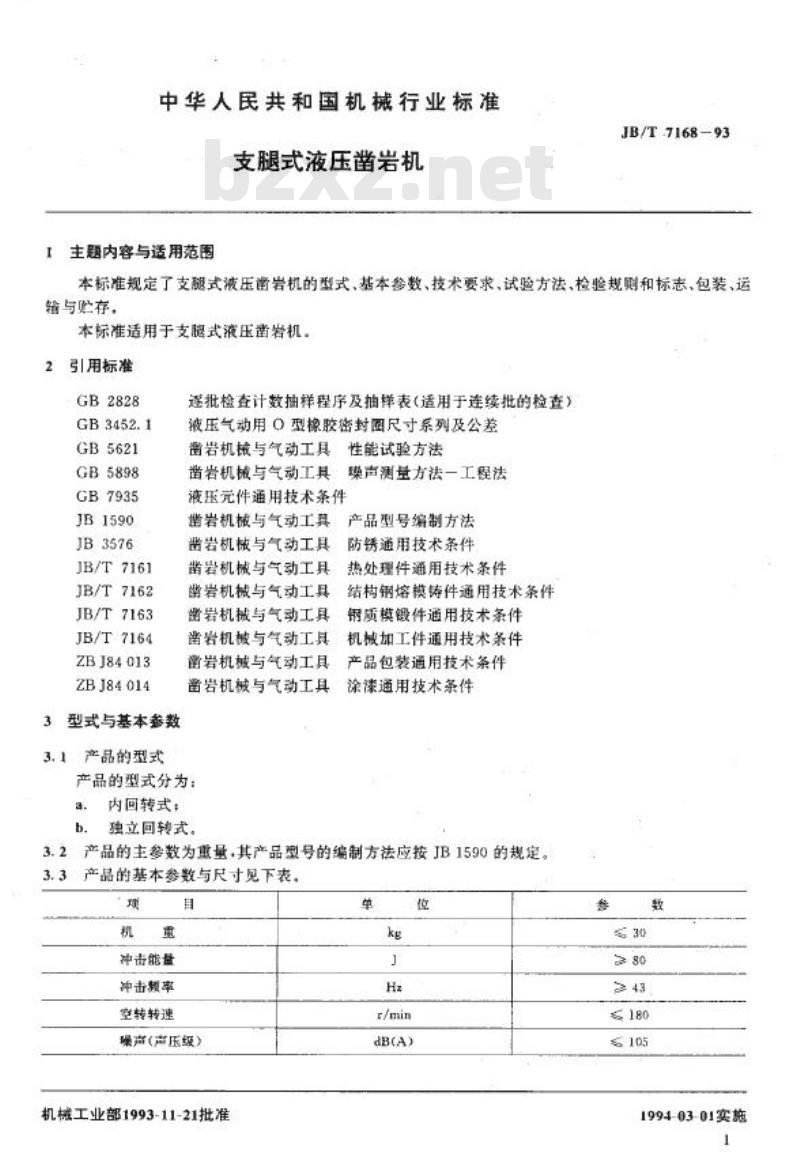

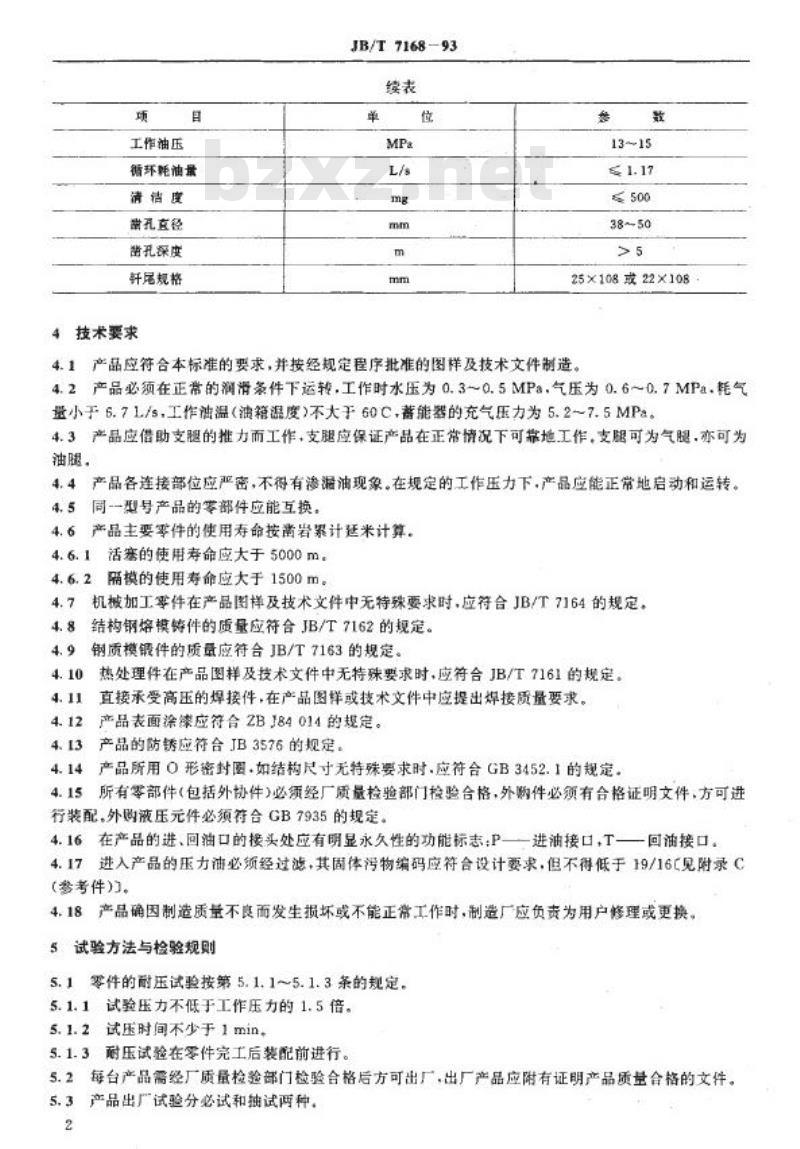

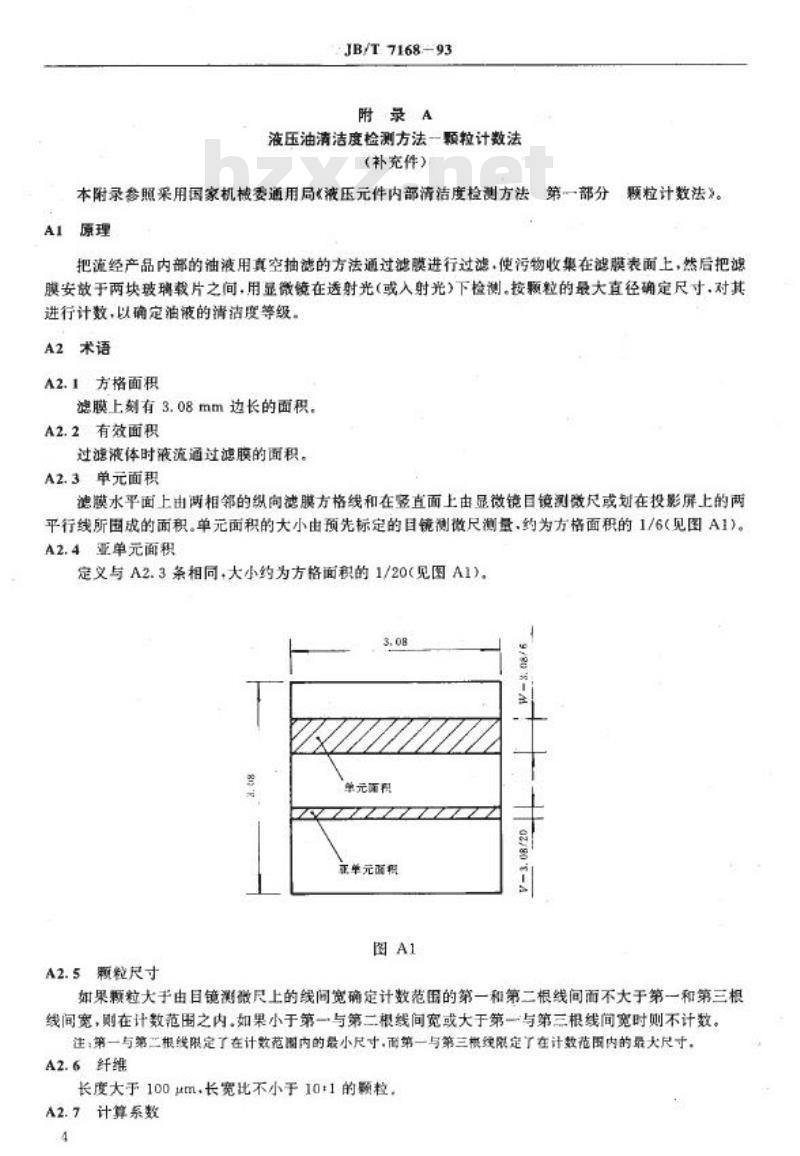

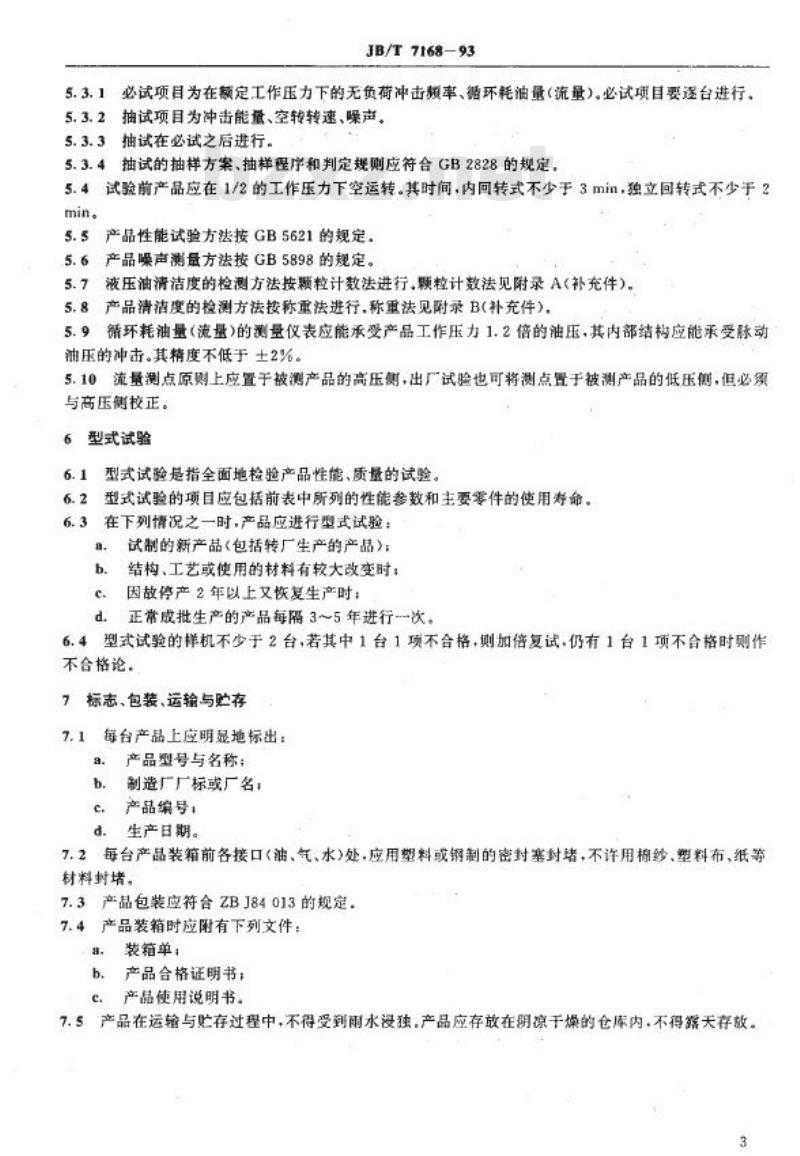

中华人民共和国机械行业标准 JB/T 7168-93 支腿式液压凿岩机 1993-11-21发布，1994-03-01实施 本标准规定了支腿式液压凿岩机的型式、基本参数、技术要求、试验方法、检验规则和标志，包装、运输与贮存。 本标准适用于支腿式液压凿岩机。 1 主题内容与适用范围 本标准适用于支腿式液压凿岩机的设计、制造、检验等方面。 2 规范性引用文件 本标准引用了以下文件： GB2828 GB3452.1 GB5621 GB5898 GB7935 JB1590 JB3576 JB/T 7161 JB/T 7162 JB/T 7163 JB/T 7164 ZBJ84013 ZBJ84014 3 型式与基本参数 3.1 产品的型式 产品的型式分为： 内回转式； 独立回转式。 3.2 产品的主参数为重量，其产品型号的编制方法应按JB1590的规定。 3.3 产品的基本参数与尺寸见下表： 工作油压：13~15 MPa； 循环耗油：≤1.17 L/s； 清度：500 mg； 凿孔深度：38~50 mm； 噪声：105 dB(A)。 4 技术要求 4.1 产品应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。 4.2 产品必须在正常的润滑条件下运转，工作时水压为0.3～0.5 MPa，气压为0.6～0.7 MPa，耗气量小于6.7 L/s，工作油温不大于60°C，蓄能器的充气压力为5.2～7.5 MPa。 4.3 产品应借助支腿的推力而工作，支腿应保证产品在正常情况下可靠地工作，支腿可为气腿，亦可为油腿。 4.4 产品各连接部位应严密，不得有渗漏油现象。在规定的工作压力下，产品应能正常地启动和运转。 4.5 同一型号产品的零部件应能互换。产品主要零件的使用寿命按凿岩累计延米计算。 4.6 活塞的使用寿命应大于5000米。 4.7 隔模的使用寿命应大于1500米。 4.8 机械加工零件在产品图样及技术文件中无特殊要求时，应符合JB/T7164的规定。 4.9 结构钢熔模件的质量应符合JB/T7162的规定。 4.10 钢质模锻件的质量应符合JB/T7163的规定。 4.11 热处理件在产品图样及技术文件中无特殊要求时，应符合JB/T7161的规定。 4.12 直接承受高压的焊接件，在产品图样和技术文件中应提出焊接质量要求。 4.13 产品表面涂层应符合ZBJ84014的规定。 4.14 产品的防锈应符合JB3576的规定。 4.15 产品所用O形密封圈，如结构尺寸无特殊要求时，应符合GB3452.1的规定。 4.16 所有零部件（包括外协件）必须经厂质量检验部门检验合格，外购件必须有合格证明文件，方可进行装配。 4.17 外购液压元件必须符合GB7935的规定。在产品的进、回油口的接头处应有明显永久性的功能标志。 4.18 进入产品的压力油必须经过滤，其固体污物编码应符合设计要求，但不得低于19/16（见附录C）。 4.19 产品确因制造质量不良而发生损坏或不能正常工作时，制造厂应负责为用户修理或更换。 5 试验方法与检验规则 5.1 零件的耐压试验按第5.1.1~5.1.3条的规定。 5.1.1 试验压力不低于工作压力的1.5倍。 5.1.2 试压时间不少于1分钟。 5.1.3 耐压试验在零件完工后装配前进行。 5.2 每台产品需经厂质量检验部门检验合格后方可出厂，出厂产品应附有证明产品质量合格的文件。 5.3 产品出厂试验分为必试和抽试。
