中国船舶工业总公司部标准
CB1125—98
水声用压电陶瓷材料规范
Specification for piezoelectric ceramic material of underwater sound1998-12-29发布
中国船舶工业总公司
1999-06-01实施
1范围
1.1主题内容
中国船舶工业总公司部标准
水声用压电陶瓷材料规范
Specification for piezoelectric ceramicmaterial of underwater soundCB1125—98
分类号：U05
代替CB1125~1128~86
本规范规定了六种类型水声月压电陶瓷材料的要求、质量保证规定和交货准备等1.2运用范围
本规范适用于水声用压电陶瓷材料。电声与超声用压电陶瓷材料也可参照使用。1.3分类
根据GB3388对材料功能特性的规定.本规范规定的六种压电陶瓷材料分为以下几类：a.P一41中功率发射型；
b.P42中功率发射型，电容率和机电精合系数比P-41高；c.P-43
属中功率发射型、可作为收发兼用；高灵敏度型；
高灵敏度型，压电应变常数和电容率比P一51高，居里温度比P一51低；f.P-81
大功率发射型。
2引用文件
GB2413--81
压电陶瓷材料体积密度测量方法GB/T2414.1
压电陶瓷材料性能测试方法圆片径向伸缩振动模式压电陶瓷材料性能测试方法长条横向长度伸缩振动模式GB/T2414.2
GB3388--82
压电陶瓷材料型号命名方法
GB/T3389.1—1996铁电压陶瓷词汇GB3389.3--82压电陶瓷材料性能测试方法居里温度Te的测试
GB3389.482压电陶瓷材料性能测试方法柱体纵向长度伸缩振动模式GB3389.5--1995压电陶瓷材料性能测试方法圆片厚度伸缩振动模式GB3389.6一82压电陶瓷材料性能测试方法长方片厚度切变振动模式GB3389.7一86压电陶瓷材料性能测试方法强场介电性能的测试GB6427--86压电陶瓷振子频率温度稳定性的测试方法GB11309一89压电陶瓷材料性能测试方法纵向压电应变常数d的准静态测试GB11310-89压电陶瓷材料性能测试方法自由相对介电常数温度特性的测试GB/T15750-1995压电陶瓷材料老化性能试验规程3夏求
3.1合格鉴定
中国船舶工业总公司1998-12-29批准1999-06-01实施
CB1125—98
按本规范提交的压电陶瓷材料应是经鉴定合格或定型批准的产品。3.2性能特性

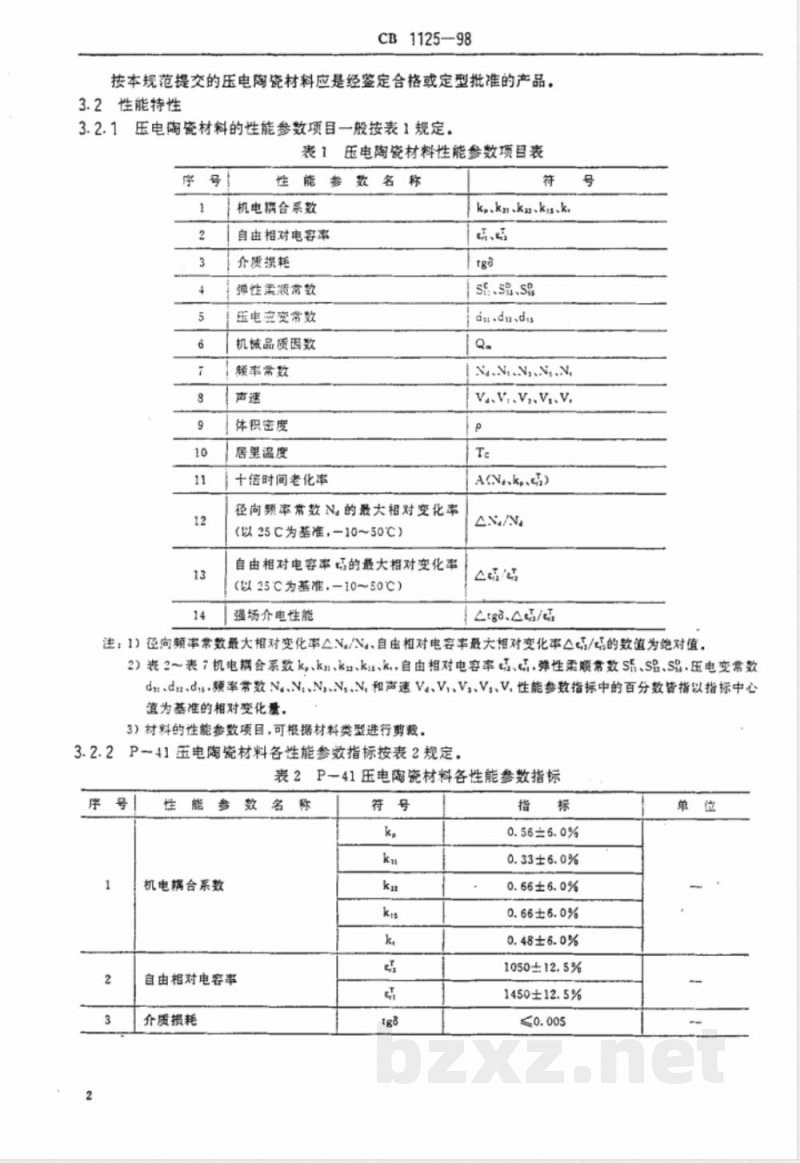

3.2.1压电陶瓷材料的性能参数项目一般按表1规定。表1压电陶瓷材料性能参数项目表号
性能参数名称
机电耦合系数
自由相对电容率
介质损耗
弹性案液常数
压电应变常数
机械品质因数
频率常数
体积密度
居里温度
十倍时间老化率
径向题率常数N。的最大相对变化率（以25℃为基准，—10～50℃）自由相对电容率的最大相对变化率(以25℃为基准，-10～50℃）
强场介电性能
kp.kn.ku.kis.k.
哥、5
SE、S、S%
an.dn.dus
Na.N..N.Ns.N,
Va、V..V,、V,、V.
A(Nkee)
注：1）径向频率常数最大相对变化率L.V+/N4、自由相对电容率最大相对变化率Ae/的数值为绝对值，2）表2~表7机电耦合系数k、k、ku.kus、k.，自由相对电容率、品，弹性柔顺常数Sf、S、Ss，压电变常数ds.dn、ds.频率常数Ng、N;、NN,.N和声速Va、V,、V、V,、V.性能参数指标中的百分数皆指以指标中心滇为基准的相对变化量。
3）材料的性能参数项目，可根据材料类型进行剪裁，3.2.2P41压电陶瓷材料各性能参数指标按表2规定。表2P-41压电陶瓷材料各性能参数指标序
机电耦合系数
自由相对电容率
.介质损耗
0.56±6.0%
0.33±6.0%
0.66±6.0%
0.66±6.0%
0.48±5.0%
1050±12.5%
1450±12.5%
参数名称
弹性柔顺常数
压电应变常数
压电应变常数（准静态溃量值）机械品质因数
频率常数
：体积密度
居重温度
十倍时闻老化率
径向频率常数N最大相对变化
率（25℃为基准，-10~50℃）
自由相对电容率导最大相对变
化率(25℃为基准，-10～50c)
强场介电性能
E=400kV/m,T=25C
CB1125-98

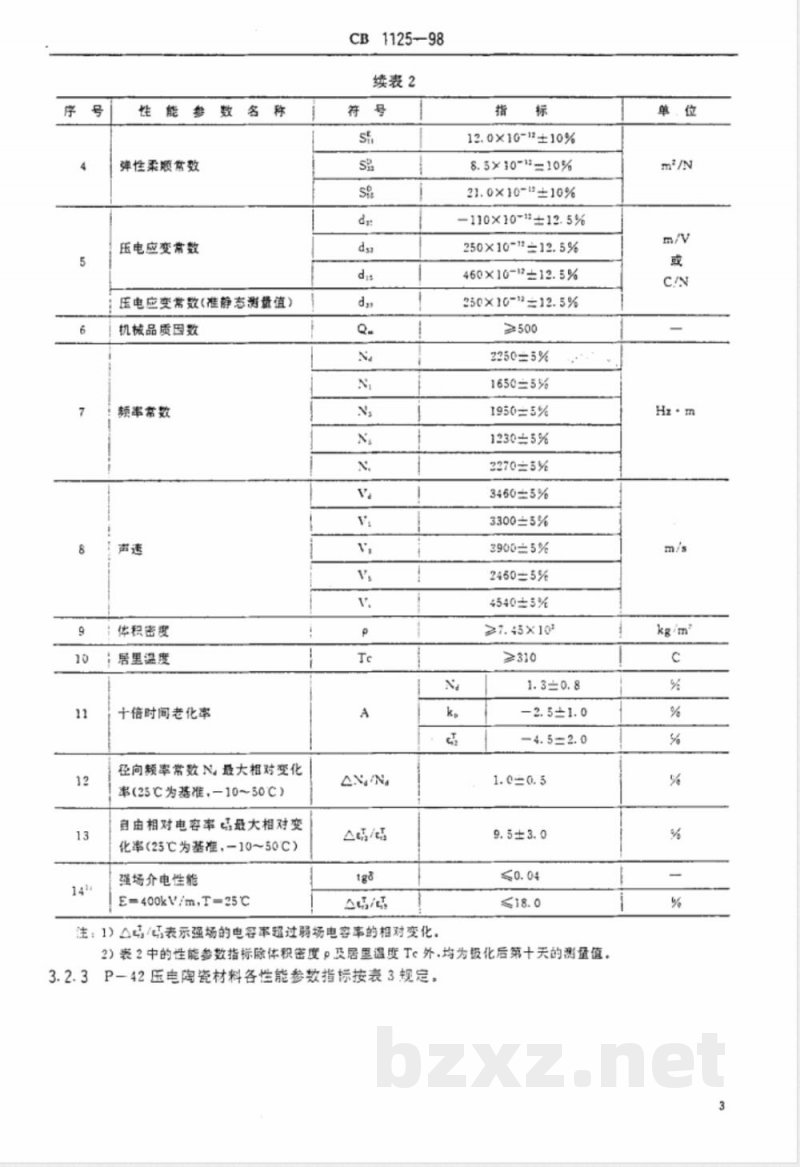

续表2
12.0×10-±10%
8.5×10-1=10%
21.0×10-\±10%
110×10-1±12.5%
250×10-±12.5%
460×16-12±12.5%bZxz.net
250×16*±12.5%
≥500
2250±5%
1650±5%
1950±5%
1230±5%
22705%
3460±5%
3300±5%
3900±5%
2460=5%
4540±5%
≥7.45×10
≥310
注：1）A号/表示强场的电率超过弱场电窖率的相对变化1.3±0. 8
-2.5±1. 0
1. 0±0.5
9.5± 3. 0
2）表2中的性能参数指标除体积密度p及居墨温度Te外.均为极化后第十天的测量值。3.2.3P-42压电陶瓷材料各性能参数指标按衰3规定单位
机电耦合系数
自击相对电容率
介质损耗
弹性柔顺带数
压电应变常数
CB1125—98

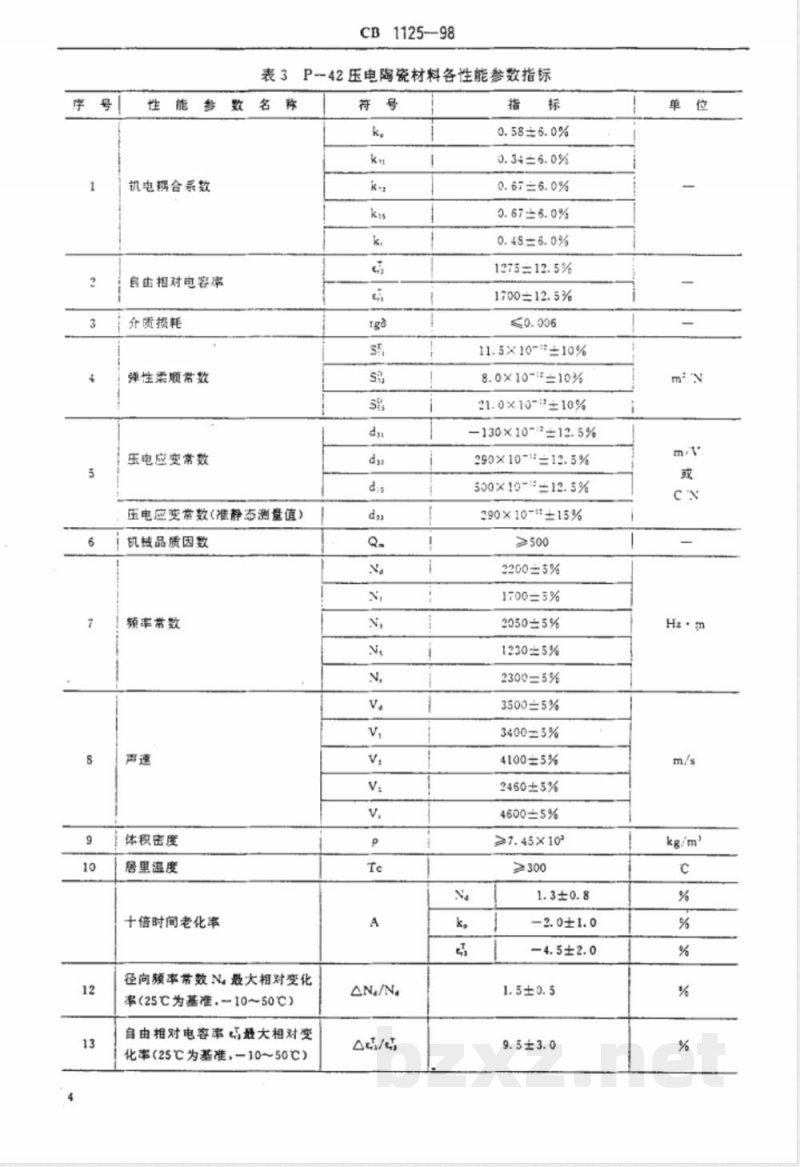

表3P42压电陶瓷材料各性能参数指标名
压电应变常数(准静态测量值）
！机械品质因数
频率常数
体积密度
居里温度
十倍时间老化率
径向频率常数N。最大相对变化
率（25为基准，-10～50℃）
自由相对电容率品最大相对变
化率(25℃为基准，-10～50℃）符号
0.58±6.0%
0.34±5.0%
0.67±6.0%
0.67±5.0%
0.48±6.0%
1275±12.5%
1700±12.5%
11.5×10-±10%
8.0×10±10%
21.0×10-#±10%
-130×10-±12.5%
290×10-=12.5%
500×10-:±12.5%
290×10-±15%
2260±5%
1700=5%
2050±5%
12305%
2300=5%
3500=5%
3400±5%
4100±5%
2460±5%
4600±5%
≥7.45×10
≥300
-2.0±1.0
强场介电性能
T=25℃
CB1125-98
续表3
E=200v/mm
注：1）A号/表示强场的电容率超过弱场电容率的相对变化0. 02
E=400v/mm
2）表3中的性能参数指标除体积密度p及居望温度Tc外，均为极化后第十天的测量值。2.4P一43压电陶瓷材料各性能参数指标按表4规定。表4P一43压电陶瓷材料各性能参数指标序号
性能参数
机电耦合系数
自由相对电容率
介损耗
弹性柔顺常数
压电应变常数
压电应变常数（准静态测量值）机械品质因数
频率常数
体积密度
指：标
0.60=6.0%
0.36±6.0%
0.69±6.0%
0.69±6.0%
0.47±6.0%
1450±12.%
1750=12.5%
13.5×10-12±10%
8.7×10-±10%
21.5×16-1±13%
150×10-±12.5%
320×10-±12.5%
530×10-1±13.5%
320×10-±15%
2100=5%
1550±5%
2000±5%
1230±5%
2300±5%
3200±5%
3100±5%
4000±5%
2460±5%
4600±5%
≥7.50×10
性能参
居里温度
十倍时间老化率
径向频率常数N。最大相对变化
率（25℃为基准，-10～50℃）
自由相对电容率与最大相对变
化率(25C为基准，-10～50℃）
强场介电性能
E=400kV/m.T=25℃
CB112598
续表4
ANa/Na
A品/e
注：1）△/表示强场的电容率超过弱场电容率的相对变化。k
≥310
~1.5±1.0
—4.0±1.5
2）表4中的性能参数指标除体积密度β及居里温度Te外，均为极化后第十天的测量值。3.2.5P51压电陶瓷材料各性能参数指标按表5规定。表5P-51压电陶瓷材料各性能参数指标序
能参数名称
机电辆合系数
自由相对电容率
介质损耗
弹性案顾常数
压电应变常数
压电应变常数(催静态测量值)
机械品质因数
0.65±6.0%
0.38±5.0%
0.74±6.0%
0.72±6.0%
0.50±6.0%
2100±12.5%
2400±12.5%
15.0×10-13±10%
9.0×10-\±10%
22.0×10±10%
210×10-±12.5%
450×10-2±12.5%
710×10-1±12.5%
450×10-±15%
参数名称
频率常数
体积密度
居里温度
十倍时间老化率
径向频率常数N。最大相对变化
率(25℃为基准，-10～50℃）
自由相对电容率品最大相对变
化率(25℃为基准，-10～50℃）CB112598
续表5
2000±5%
1450±5%
1900±5%
1200±5%
2250±5%
3000±5%
2900±5%
3800±5%
2400±5%
4500±5%
≥7.45×10#
≥260
0.35±0.20
0.40±0.20
20±10
注：表5中的性能参数指标除体积密度β及居里温度Te外，均为极化后第十天的测量值。3.2.6P-52压电陶瓷材料各性能参数指标按表6规定。表6·P-52压电陶瓷材料各性能参数指标序
机电耦合系数
自由相对电容率
介质损耗
弹性柔颜带数
0.64±6.0%
0.38±6.0%
0.76±6.0%
0.75±6.0%
0.49±6.0%
3250±12.5%
3500±12.5%
15.5×10~12±10%
9.0×10-\±10%
23.0×10-1±10%
性能参数名称
压电应变常数
压电应变常数(准静态测量值)
机械品质因数
频率常效
体积密度
居里温变
十倍时画老化率
径向频率常数N最大相对变化
率（25℃为基准，-10～50C)
自由相对电容率录最大相对变
化率（25C为基准，—10～50℃）CB112598
续表6
260×10-\±12.5%
575×10±12.5%
950×10-1±12.5%
575×10-\±15%
1940±5%
1450±5%
1900±5%
1200±5%
2300±5%
3010±5%
2900±5%
3800±5%
2400±5%
4600±5%
≥7.40×10
≥180
0.35±0.20
0.25±0.20
40±10
注：表6中的性能参数指标除体积密度β及居里温度Te外，均为极化后第十天的测量值。P81压电陶瓷材料各性能参数指标按表7规定。3.2.71
表7P-81压电陶瓷材料各性能参数指标序
性能参数名称
机电合系数
自由相对电容率
0.53±6.0%
0.31±6.0%
0.63±6.0%
0.66= 5. 0%
0.47±5.0%
1025±12.5%
1400±12.5%
介质损耗
参数名称
弹性柔顺常数
压电应变常数
压电应变常数（准静态测量值）机械品质因数
额率常数
体积密度
居里温度
十倍时间老化率
径向频率常数V最大柜对变化
率（25℃为基准，-1050C）
自电相对电容率最大相对变
化率（25℃为基准，10～50C）
强场介电性能
E=400kV/m.T=25c
CB1125—98
续表7
11.0×10*1±10%
8.5×10-1±10%
21.0×10-±10%
100×10-1*±12.5%
225×10±12.5%
450×10~±12.5%
225×10*±15%
2300±5%
1700±5%
1960±5%
1230±5%
2280±5%
3500±5%
3400±5%
3920±5%
2460±5%
4560±5%
≥7.45×10
≥300
注：1）品/表示强场的电容率超过弱场电容率的相对变化。k,
-2.0±1.0
-4.0±1.5
2）表7中的性能参数指标除体积密度β及居里温度Te外，均为极化后第十天的测量值。4质量保证规定
4.1检验责任
除合同或订单中另有规定外，承制方应负责完成规范规定的所有检验。必要时，订购方或上级鉴定9
CB1125—98
机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合规范第3章和第5章的所有要求，本规范中规定的检验应成为承制方整个检验体系或质量大纲的一个组成部分。若合同中包括本规范未规定的检验要求，承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品，也不能要求订购方接收有缺陷的产品。
4.2检验分类：
本规范规定的检验分为：
a.鉴定检验；
b.质量一致性检验。
4.3检验条件
除另有规定外，应按各性能参数相应试验方法标准规定的检验条件进行各项试验。试样应注明型号、批次、极化日期和极性，并按各检验方法规定的要求制备，4.4鉴定检验
4.4.1检验项目
鉴定检验的检验项目为3.2条表2至表7规定的全部项目。4.4.2检验样品数量
鉴定检验的材料样品由有关主管部门认可的实验室从承制方生产的压电陶瓷材料中随机抽取，每项检验项目的标准试样不少于10片（除体积密度p、居黑温度Tc、径向频率常数N。和自由相对电容率品以25℃为基准的最大相对变化△Na/N和△/、强场介电性能Igo、△/外、其余检验项目可在同一组试样中进行检验）。
4.4.3合格判据
各种类型材料的性能参数分别符合表2至表7的要求，则鉴定检验合格。4.4.4鉴定合格资格的保持
承制方每两年向鉴定机构提交一份按表8规定的质量一致性检验报告。4.5质量一致性检验
4.5.1质量致性检验的分组
质量一致性检验分为A、C两组检验。4.5.2检验项目
质量一致性检验项目按表8规定。表8质量一致性检验表
检验项目
体积密度p
平面机电耦合系数k，
自由相对电容率
介质损耗tg
径向额率常数N。
机械品质因数Q
强场介电性能：强场介质损耗和自由相对电容率强场相对于弱场的变化率△/《用于大功率换能器时）10
要求的条号
3.2.2~3.2.7
3. 2.2、3. 2.3、
3. 2. 4、3. 2. 7
检验方法的章条号
