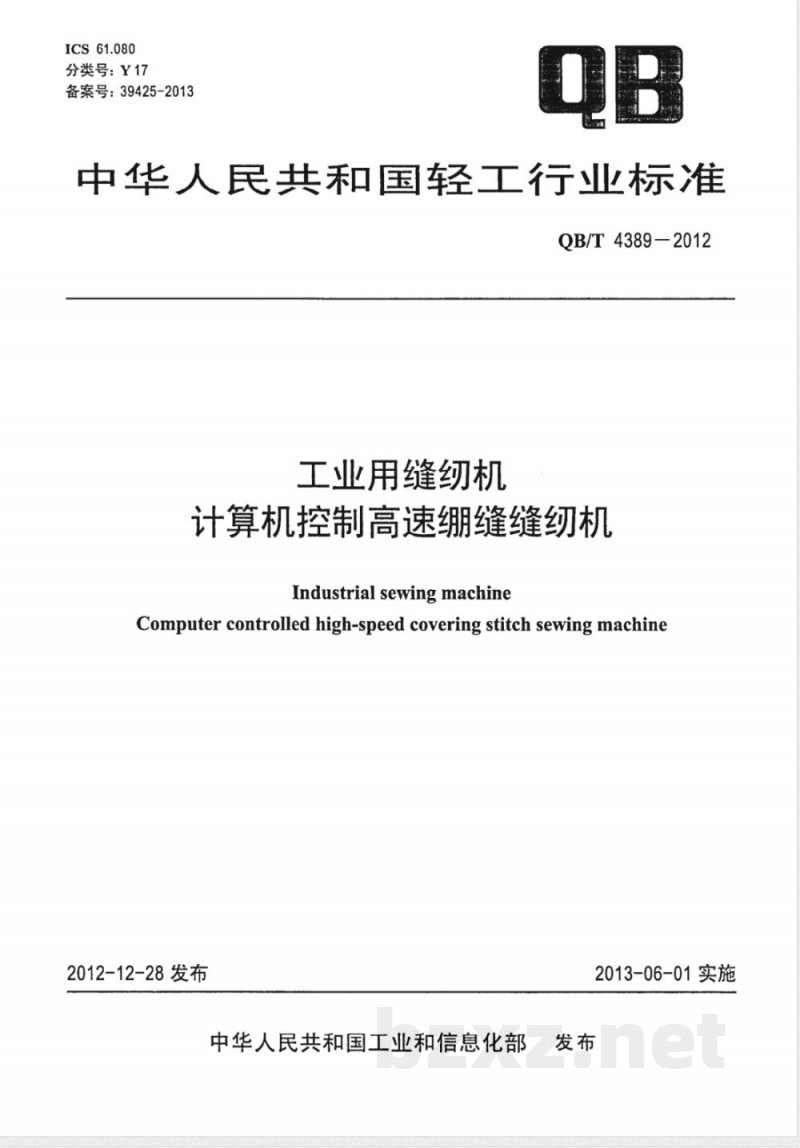

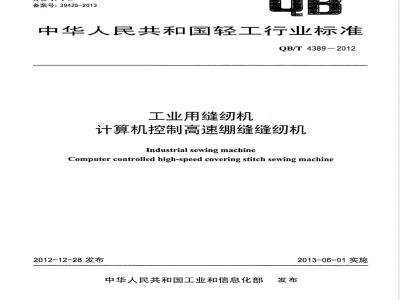

ICS 61.080
分类号：Y17
备案号：39425-2013
中华人民共和国轻工行业标准
QB/T 4389-2012
工业用缝纫机 计算机控制高速绷缝缝纫机
Industrial sewing machine
Computer controlled high-speed covering stitch sewing machine
2012-12-28发布
中华人民共和国工业和信息化部发布
2013-06-01实施

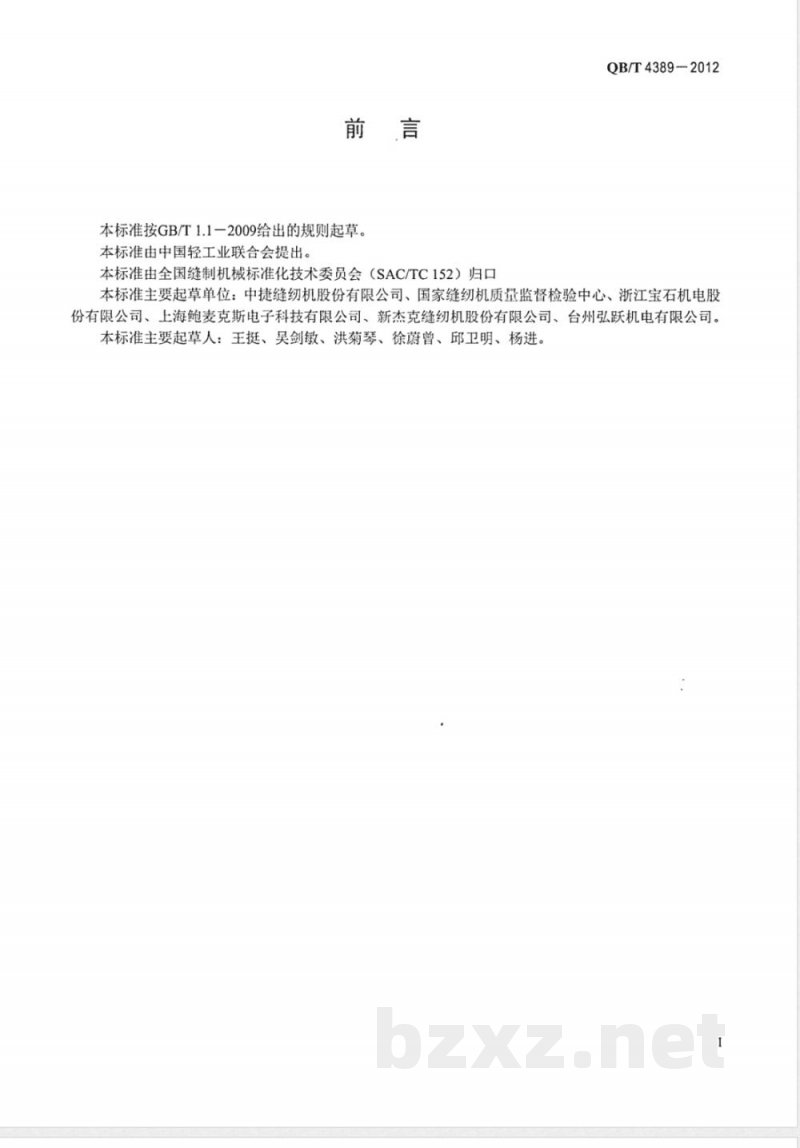

前言
本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。本标准主要起草单位：中捷缝纫机股份有限公司、国家缝纫机质量监督检验中心、浙江宝石机电股份有限公司、上海鲍麦克斯电子科技有限公司、新杰克缝纫机股份有限公司、台州弘跃机电有限公司。本标准主要起草人：王挺、吴剑敏、洪菊琴、徐蔚曾、邱卫明、杨进。

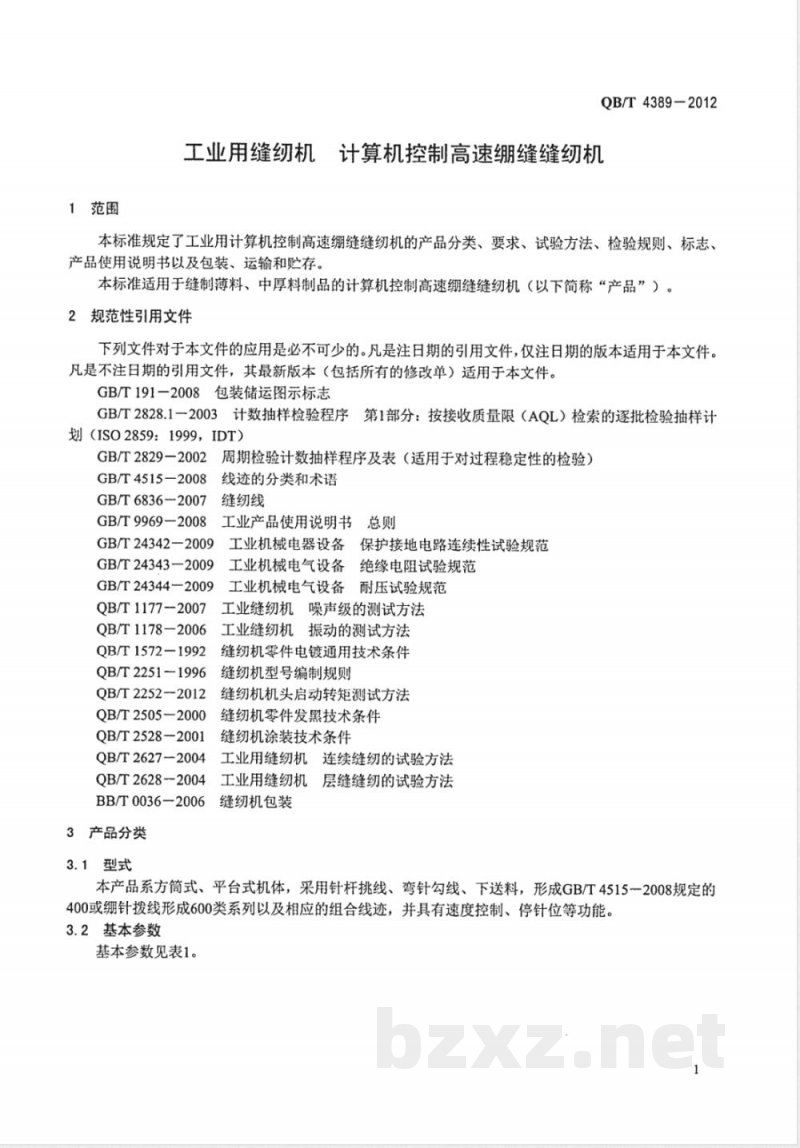

1 范围
本标准规定了工业用计算机控制高速绷缝缝纫机的产品分类、要求、试验方法、检验规则、标志、产品使用说明书以及包装、运输和贮存。本标准适用于缝制薄料、中厚料制品的计算机控制高速绷缝缝纫机（以下简称“产品”）。

2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。
GB/T 191—2008 包装储运图示标志
GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T 2829—2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）
GB/T 4515—2008 线迹的分类和术语
GB/T 6836—2007 缝纫线
GB/T 9969—2008 工业产品使用说明书总则
GB/T 24342—2009 工业机械电器设备保护接地电路连续性试验规范
GB/T 24343—2009 工业机械电气设备绝缘电阻试验规范
GB/T 24344—2009 工业机械电气设备耐压试验规范
QB/T 1177—2007 工业缝纫机噪声级测试方法
QB/T 1178—2006 工业缝纫机振动测试方法
QB/T 1572—1992 缝纫机零件电镀通用技术条件
QB/T 2251—1996 缝纫机型号编制规则
QB/T 2252—2012 缝纫机机头启动转矩测试方法
QB/T 2505—2000 缝纫机零件发黑技术条件
QB/T 2528—2001 缝纫机涂装技术条件
QB/T 2627—2004 工业用缝纫机连续缝纫试验方法
QB/T 2628—2004 工业用缝纫机层缝缝纫试验方法
BB/T 0036—2006 缝纫机包装

3 产品分类
3.1 型式
本产品系方筒式、平台式机体，采用针杆挑线、弯针勾线、下送料，形成GB/T 4515—2008规定的400类线迹或由绷针拨线形成600类系列线迹，并具有速度控制、停针位等功能。

3.2 基本参数
基本参数见表1。

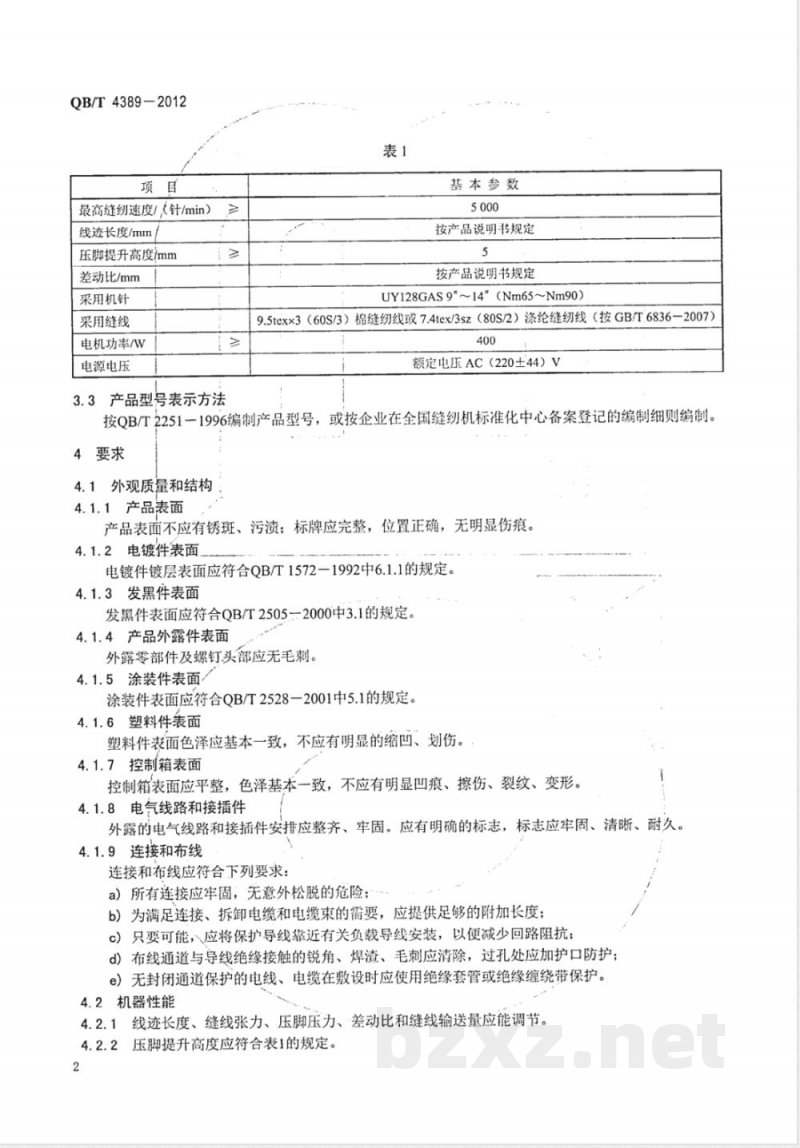

表1 基本参数
最高缝纫速度：5000 针/min
线迹长度：按产品说明书规定
压脚提升高度：5 mm
差动比：按产品说明书规定
采用机针：UY128GAS 9#～14#（Nm65～Nm90）
采用缝线：9.5tex×3（60S/3）棉缝纫线或7.4tex/3sz（80S/2）涤纶缝纫线（GB/T 6836—2007）
电机功率：400 W
电源电压：AC（220±44）V

3.3 产品型号表示方法
按QB/T 2251—1996编制产品型号，或按企业备案细则执行。

4 要求
4.1 外观质量和结构
4.1.1 产品表面不应有锈斑、污渍，标牌应完整、位置正确、无明显伤痕。
4.1.2 电镀件表面应符合QB/T 1572—1992中6.1.1规定。
4.1.3 发黑件表面应符合QB/T 2505—2000规定。
4.1.4 外露零部件及螺钉头部应无毛刺。
4.1.5 涂装件表面应符合QB/T 2528—2001规定。
4.1.6 塑料件表面色泽应基本一致，不应有明显缩凹、划伤。Www.bzxZ.net
4.1.7 控制箱表面应平整，色泽基本一致，不应有明显凹痕、擦伤、裂纹、变形。
4.1.8 外露电气线路和接插件应布置整齐、牢固，应有明确
