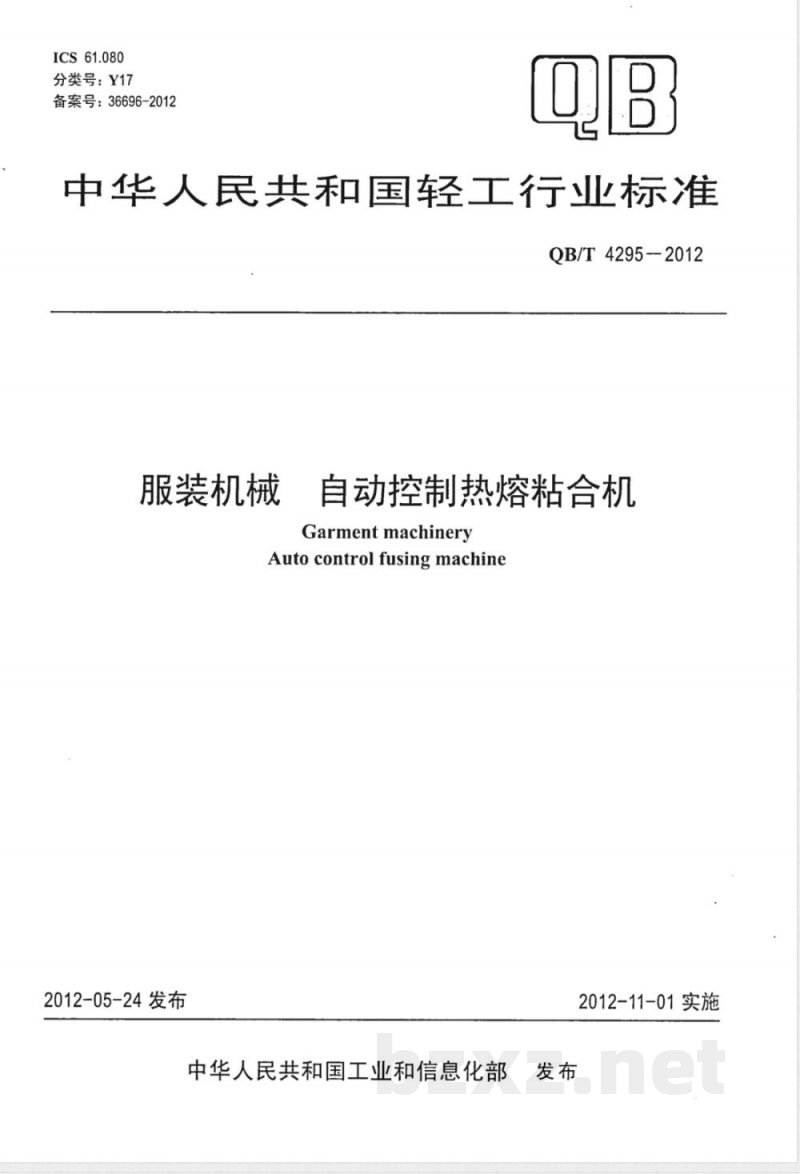

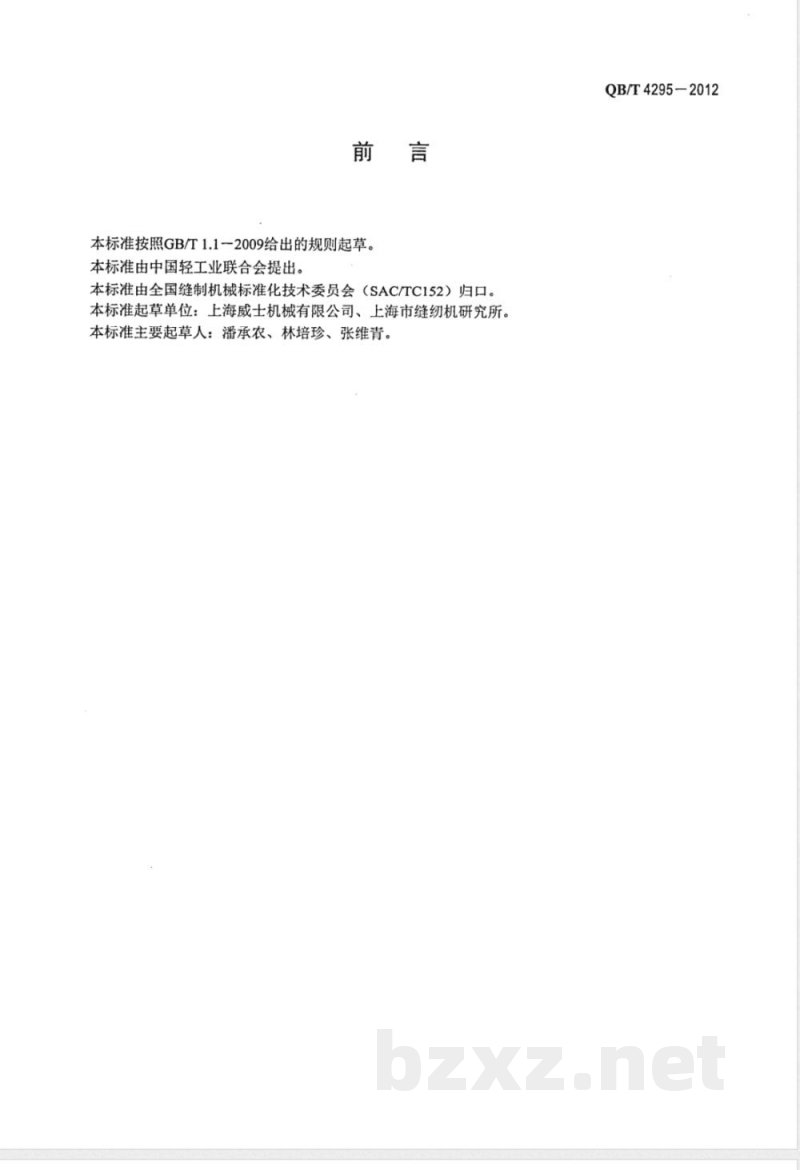

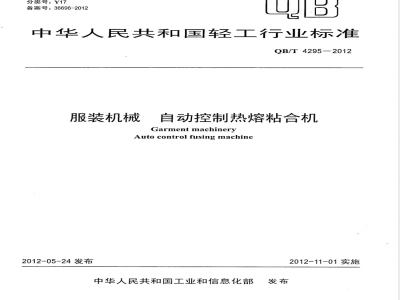

ICS 61.080 分类号：Y17 备案号：36696-2012 QB 中华人民共和国轻工行业标准 QB/T 4295-2012 服装机械 自动控制热熔粘合机 Garment machinery Auto control fusing machine 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。本标准起草单位：上海威士机械有限公司、上海市缝纫机研究所。本标准主要起草人：潘承农、林培珍、张维青。 1 范围 本标准规定了自动控制热熔粘合机的产品分类、术语和定义、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于服装加工用的自动控制热熔粘合机（以下简称“粘合机”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 3797-2005 电气控制设备 GB 5226.1-2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 6388-1986 运输包装收发货标志 GB/T 12113-2003 接触电流和保护导体电流的测量方法 GB/T 13384-2008 机电产品包装通用技术条件 3 工作环境 工作环境要求如下： 空气相对湿度：不大于90%； 海拔高度：低于1000m； 环境温度：0℃～40℃； 接入冷冻机：比室温降低5℃～10℃（冷水机组设置温度在冰点以上）； 接入压缩空气压力：0.4MPa～0.6MPa； 电源：额定单相220V/50Hz或三相380V/50Hz，电压允许在额定值±10%以内。 4 术语和定义 4.1 粘合（fusing） 把热熔材料和织物等材料置于一定温度和压力作用下粘结成一体的过程。 4.2 粘合机（fusing machine） 用于将两种或两种以上材料粘合在一起的机器。 4.3 粘合温度（fusing temperature） 粘合机完成粘合过程所需要的温度。 4.4 粘合压力（fusing pressure） 粘合材料在粘合过程中单位面积所承受的力，单位为MPa。 4.5 粘合时间（fusing time） 粘合过程需要保持的时间。 5 产品分类 5.1 分类 按加压方式分为： a）辊式； b）平板式。 5.2 基本参数 辊式粘合机基本参数见表1： 粘合输送带宽度：450～1800 mm 粘合输送带线速度：1～10 m/min 加热器工作温度：室温～200℃ 压辊最大总压力：0～1400 N 平板式粘合机基本参数见表2： 粘合有效面积：600×1200 mm 粘合时间：0～255 s 加热器工作温度：室温～200℃ 粘合压力：0～0.4 MPa 6 要求 6.1 外观质量 铭牌应字迹清晰、安装牢固，无擦伤痕迹。 涂装件涂层应色泽一致、附着牢固，无流挂、起泡、剥落等缺陷。 电镀件表面应平整光滑，无漏镀、起皮、斑点、擦伤及锈蚀等缺陷。 氧化件表面应色泽均匀，无明显锈蚀、红斑、白点等缺陷。 6.2 机器性能 6.2.1 运行状态 各运动部件应灵活协调、运行可靠，无阻滞现象，操作手柄应灵活。 6.2.2 工作部件精度 辊式输送带传动相对偏移量不大于2mm。 板式加热板与加压板不平行度不大于0.2mm。 6.2.3 升温时间 室温条件下加热至150℃所需时间： 辊式：不大于25min； 板式：不大于30min。 6.2.4 粘合温度 粘合机可在室温至200℃范围内调节。 辊式沿轴线温差不大于8℃； 板式加热板工作范围温差不大于5℃。 6.2.5 粘合速度 辊式输送带线速度1～10 m/min无级可调，误差不大于5%。 板式粘合时间0～255 s可调，实际测量值与设定值
