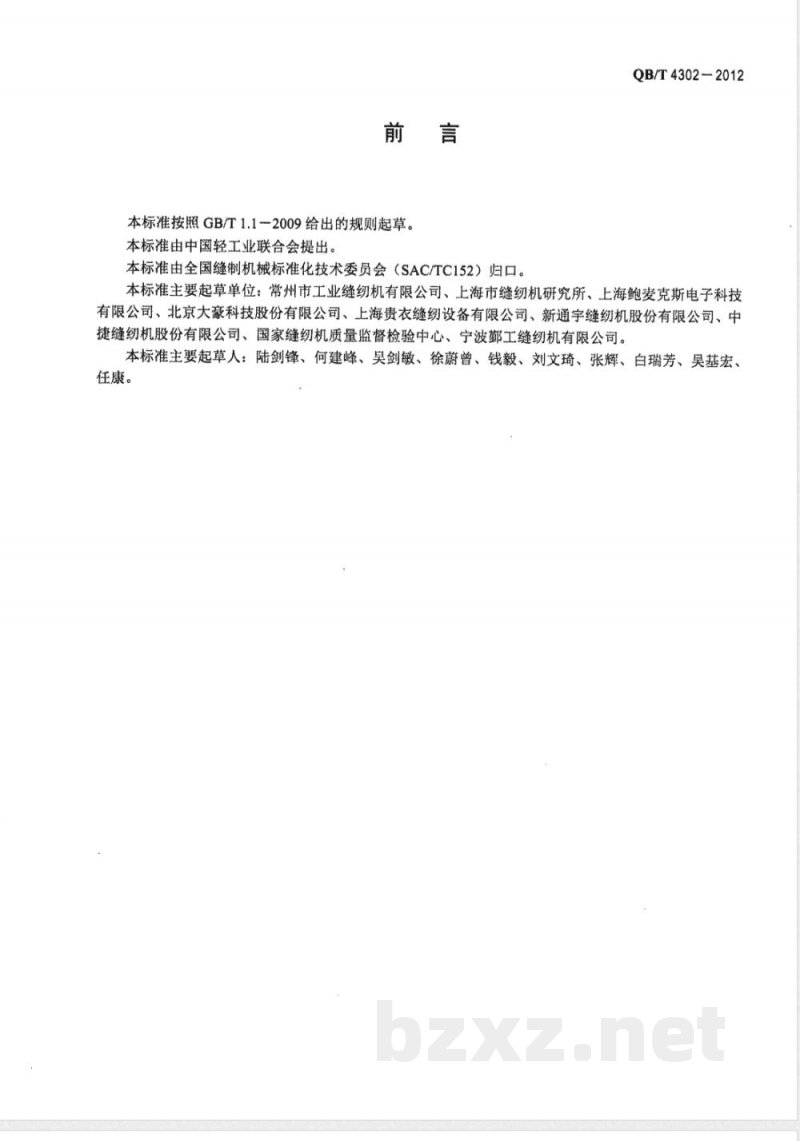

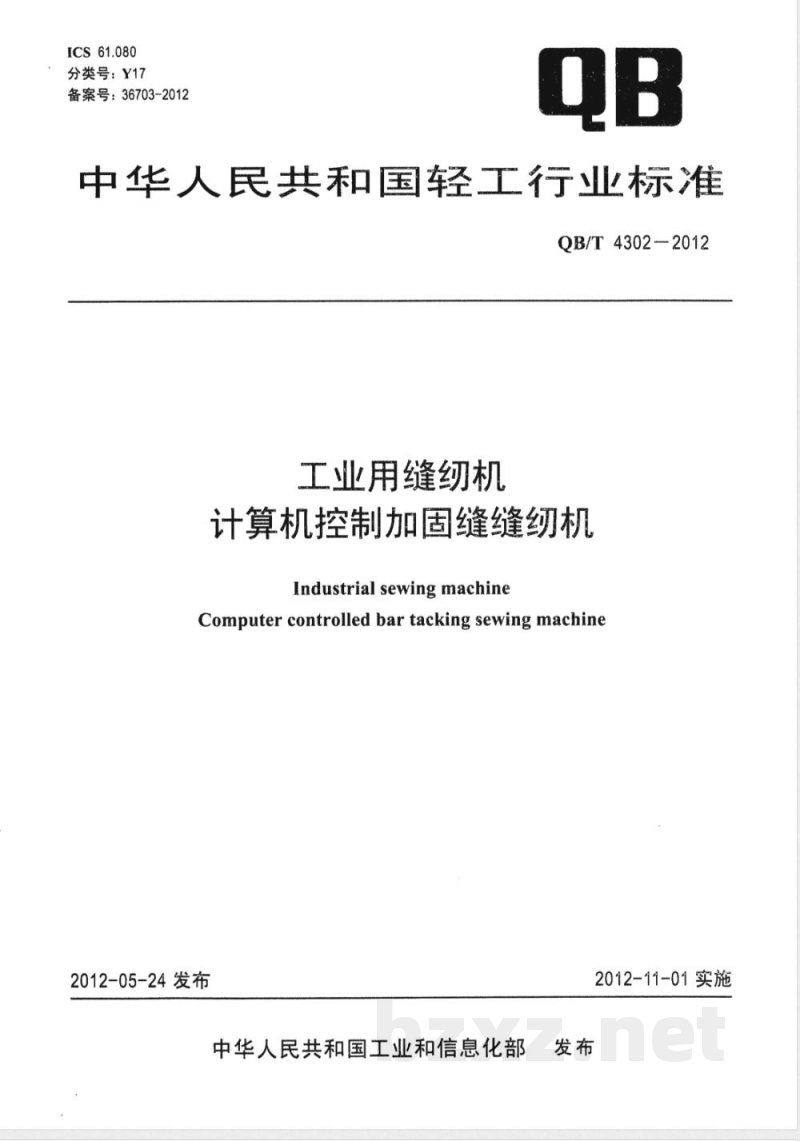

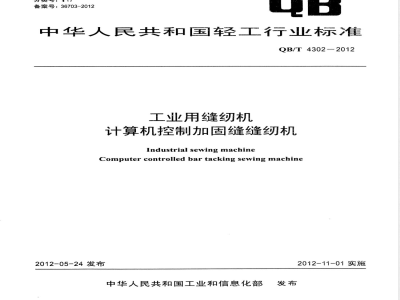

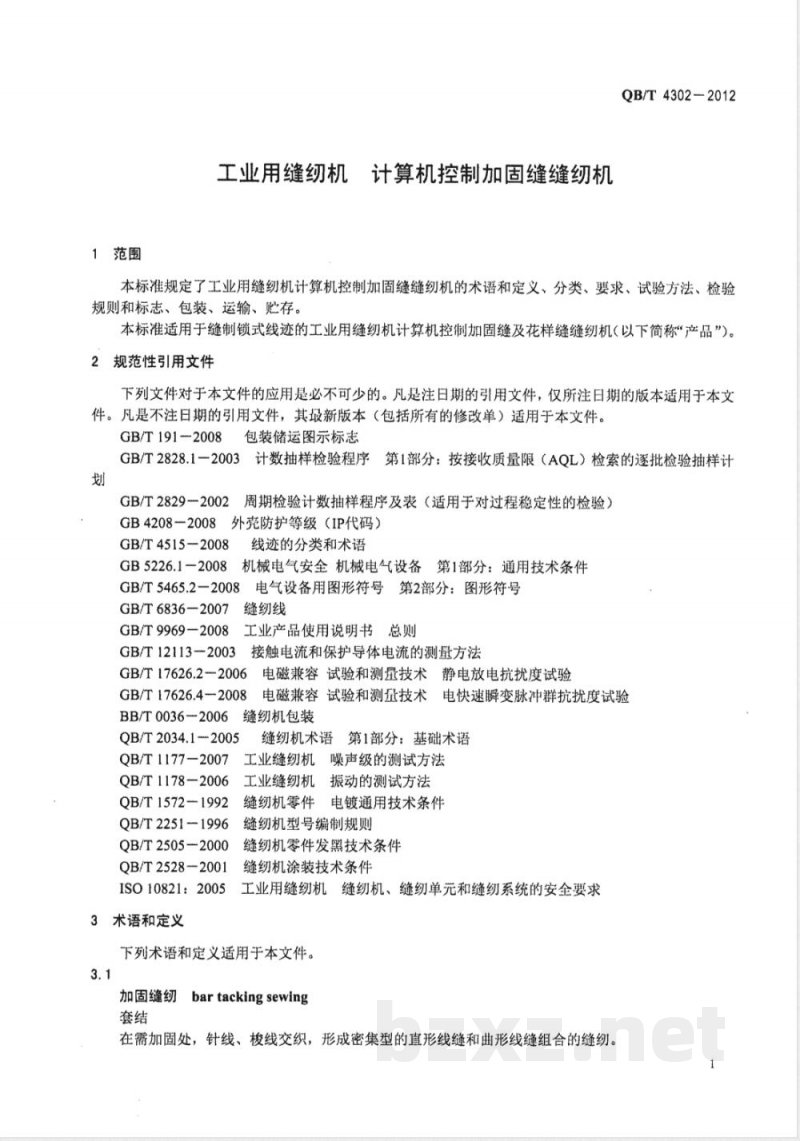

ICS 61.080 分类号：Y17 备案号：36703-2012 QB 中华人民共和国轻工行业标准 QB/T 4302-2012 工业用缝纫机 计算机控制加固缝缝纫机 Industrial sewing machine Computer controlled bar tacking sewing machine 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国缝制机械标准化技术委员会（SAC/TC152）归口。本标准主要起草单位：常州市工业缝纫机有限公司、上海市缝纫机研究所、上海鲍麦克斯电子科技有限公司、北京大豪科技股份有限公司、上海贵衣缝纫设备有限公司、新通宇缝纫机股份有限公司、中捷缝纫机股份有限公司、国家缝纫机质量监督检验中心、宁波鄞工缝纫机有限公司。本标准主要起草人：陆剑锋、何建峰、吴剑敏、徐蔚曾、钱毅、刘文琦、张辉、白瑞芳、吴基宏、任康。 1 范围 本标准规定了工业用缝纫机计算机控制加固缝缝纫机的术语和定义、分类、要求、试验方法、检验规则以及标志、包装、运输、贮存。 本标准适用于缝制锁式线迹的工业用缝纫机计算机控制加固缝及花样缝缝纫机（以下简称“产品”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191-2008 包装储运图示标志 GB/T 2828.1-2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB 4208-2008 外壳防护等级（IP代码） GB/T 4515-2008 线迹的分类和术语 GB 5226.1-2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 5465.2-2008 电气设备用图形符号 第2部分：图形符号 GB/T 6836-2007 缝纫线 GB/T 9969-2008 工业产品使用说明书 总则 GB/T 12113-2003 接触电流和保护导体电流的测量方法 GB/T 17626.2-2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.4-2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 BB/T 0036-2006 缝纫机包装 QB/T 2034.1-2005 缝纫机术语 第1部分：基础术语 QB/T 1177-2007 工业缝纫机噪声级的测试方法 QB/T 1178-2006 工业缝纫机振动的测试方法 QB/T 1572-1992 缝纫机零件电镀通用技术条件 QB/T 2251-1996 缝纫机型号编制规则 QB/T 2505-2000 缝纫机零件发黑技术条件 QB/T 2528-2001 缝纫机涂装技术条件 ISO 10821:2005 工业用缝纫机安全要求 3 术语和定义 下列术语和定义适用于本文件。 3.1 加固缝纫（bartacking sewing） 在需加固处，针线、梭线交织，形成密集型直形线缝和曲形线缝组合的缝纫。 3.2 花样缝纫（multistyle sewing） 按计算机编辑的花样程序，由针线、梭线交织形成锁式线迹花样状线缝的缝纫。 3.3 计算机控制加固缝缝纫机（电脑套结机） 采用计算机控制完成加固缝纫或小范围花样缝纫的缝纫机。 3.4 计算机控制系统（electric control system） 用数值数据的控制系统，在运行过程中不断输入和输出数值数据，实现自动加固缝纫过程的控制。电控系统基本组成包括控制器和驱动装置。 3.5 缝纫范围（sewing area） 所能缝纫的最大面积（X行程×Y行程）。 3.6 针数（number of needle dips） 缝针刺穿缝料的次数。 4 分类 4.1 型式 本产品为筒式机体结构，采用计算机控制由电机直接驱动主轴，直针杆刺布、连杆挑线，摆（旋）梭勾线，计算机控制电机通过齿轮齿条机构实现X-Y方向送料，形成GB/T 4515-2008规定的301和304锁式线迹。 4.2 基本参数 基本参数应符合表1规定。
