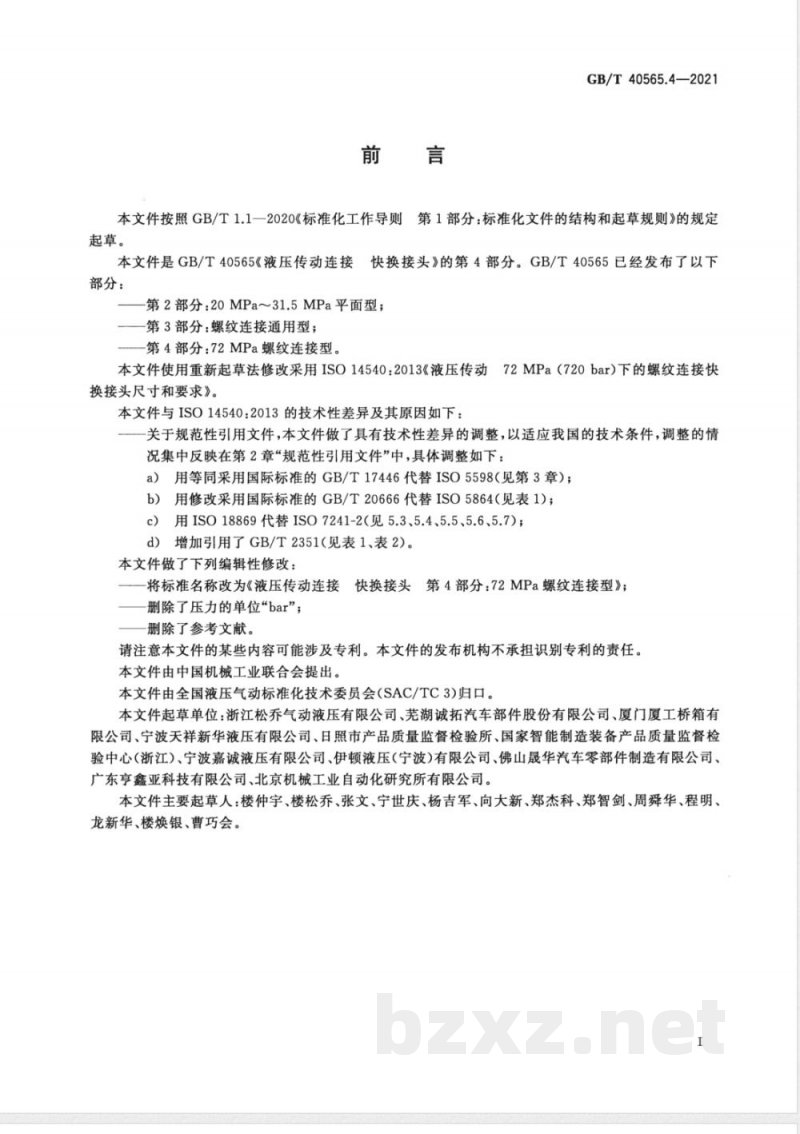

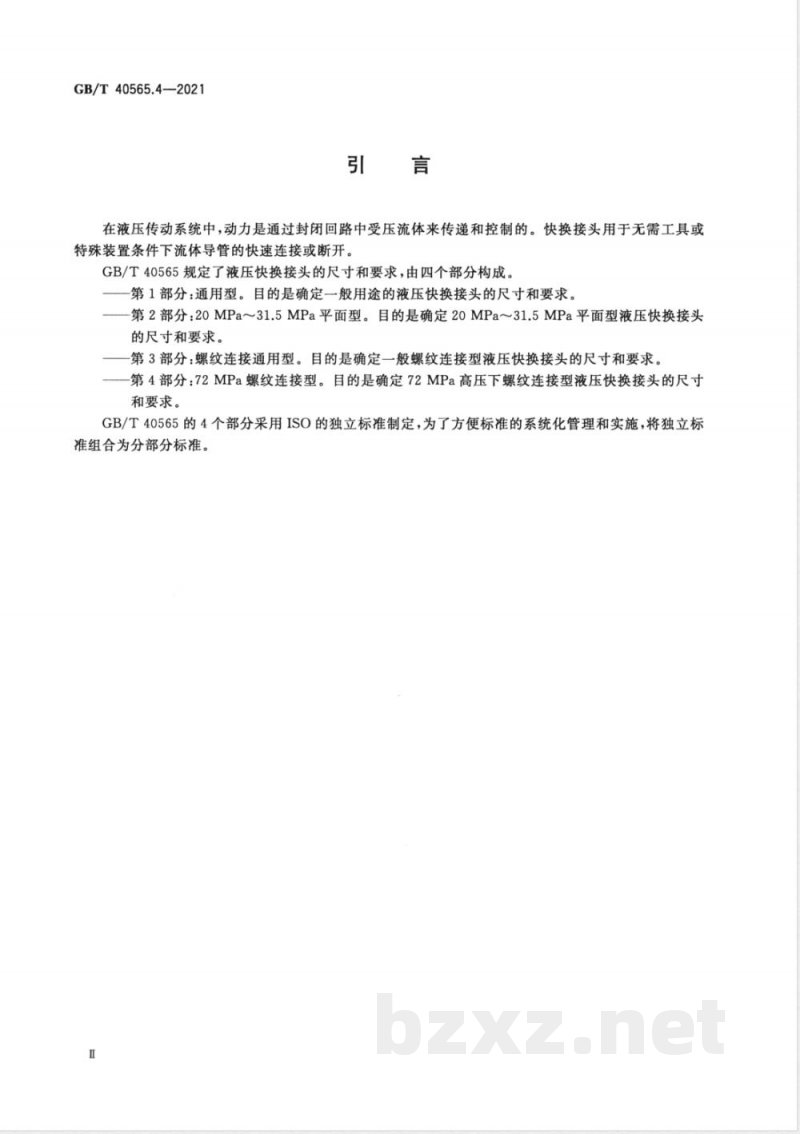

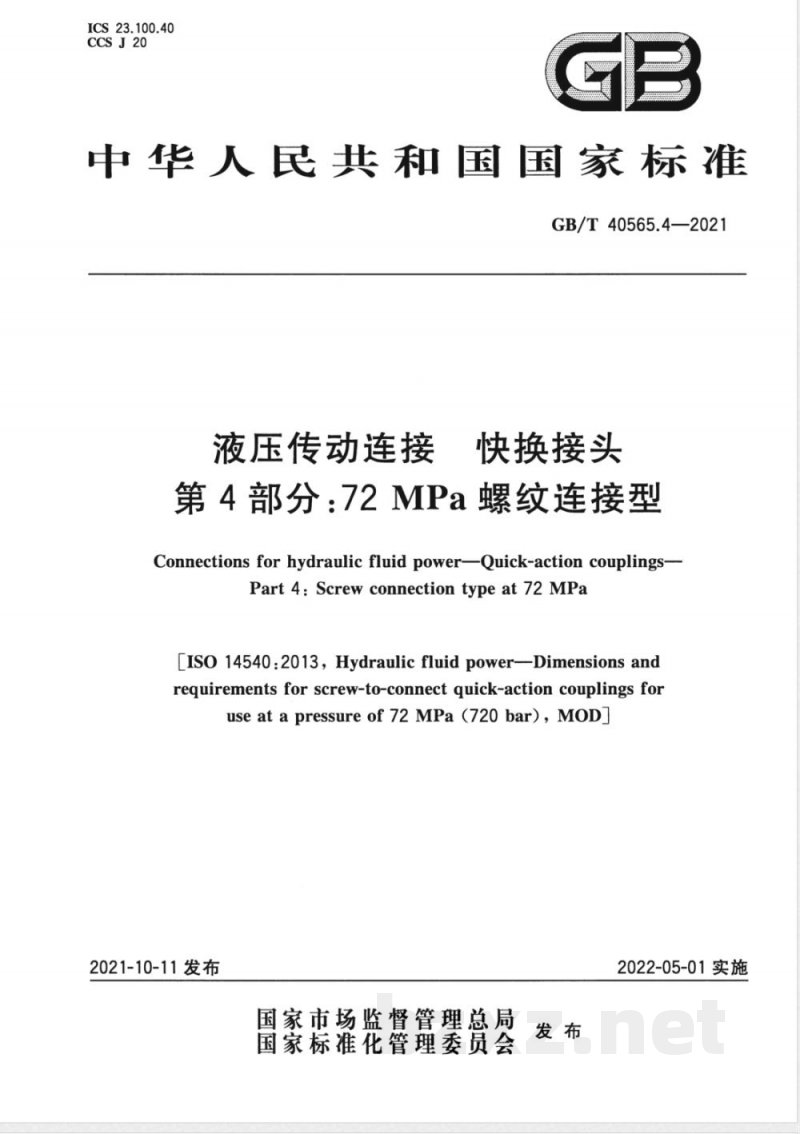

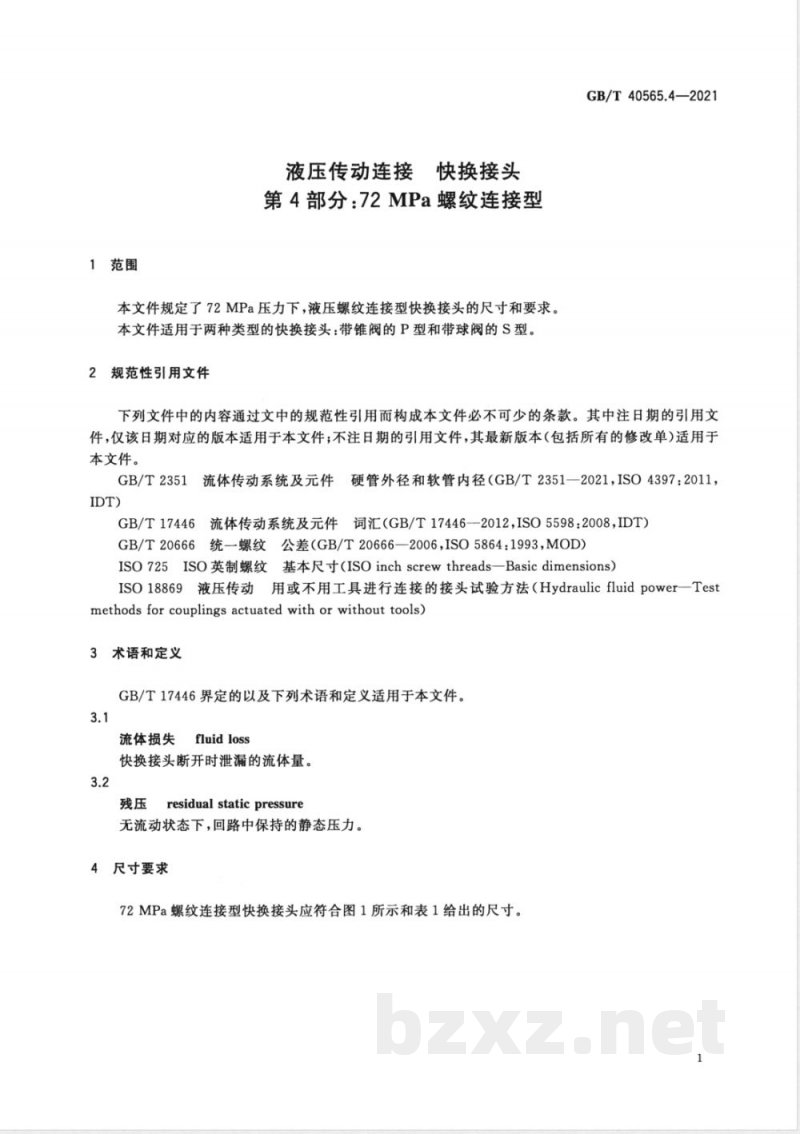

ICS 23.100.40 CCS J20 GB/T 40565.4—2021 中华人民共和国国家标准 液压传动连接 快换接头 第4部分：72MPa螺纹连接型 Connections for hydraulic fluid power—Quick-action couplings—Part 4: Screw connection type at 72 MPa （ISO 14540:2013，Hydraulic fluid power—Dimensions and requirements for screw-to-connect quick-action couplings for use at a pressure of 72 MPa（720 bar），MOD） 2021-10-11发布 国家市场监督管理总局 国家标准化管理委员会 发布 2022-05-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件是GB/T 40565《液压传动连接 快换接头》的第4部分，已发布部分包括： 第2部分：20MPa～31.5MPa平面型； 第3部分：螺纹连接通用型； 第4部分：72MPa螺纹连接型。 本文件修改采用ISO 14540:2013。主要技术差异为规范性引用文件的调整，以适应我国技术条件。主要包括：GB/T 17446代替ISO 5598，GB/T 20666代替ISO 5864，增加GB/T 2351等。 本文件还进行了编辑性修改，包括标准名称调整、删除压力单位bar及删除参考文献等。 本文件可能涉及专利，发布机构不承担专利识别责任。 归口单位：全国液压气动标准化技术委员会（SAC/TC3）。 主要起草单位包括浙江松乔气动液压有限公司、芜湖诚拓汽车部件股份有限公司、伊顿液压（宁波）有限公司等。 主要起草人包括楼仲宇、张文、宁世庆等。 引言 在液压传动系统中，动力通过封闭回路中受压流体传递和控制。快换接头用于无需工具即可实现流体管路的快速连接或断开。 GB/T 40565由多个部分组成，用于规定不同压力等级和结构形式的液压快换接头： 第1部分：通用型； 第2部分：20MPa～31.5MPa平面型； 第3部分：螺纹连接通用型； 第4部分：72MPa螺纹连接型。 各部分均基于ISO标准制定，以实现标准体系化管理与实施。 1 范围 本文件规定了72MPa压力条件下液压螺纹连接型快换接头的尺寸和技术要求。 适用于两种类型的快换接头：带锥阀的P型和带球阀的S型。 2 规范性引用文件 下列文件中的内容通过规范性引用构成本文件必不可少的条款。凡注日期的引用文件，仅该版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 2351 流体传动系统及元件 硬管外径和软管内径（ISO 4397:2011，IDT） GB/T 17446 流体传动系统及元件 词汇（ISO 5598:2008，IDT） GB/T 20666 螺纹公差（ISO 5864:1993）
