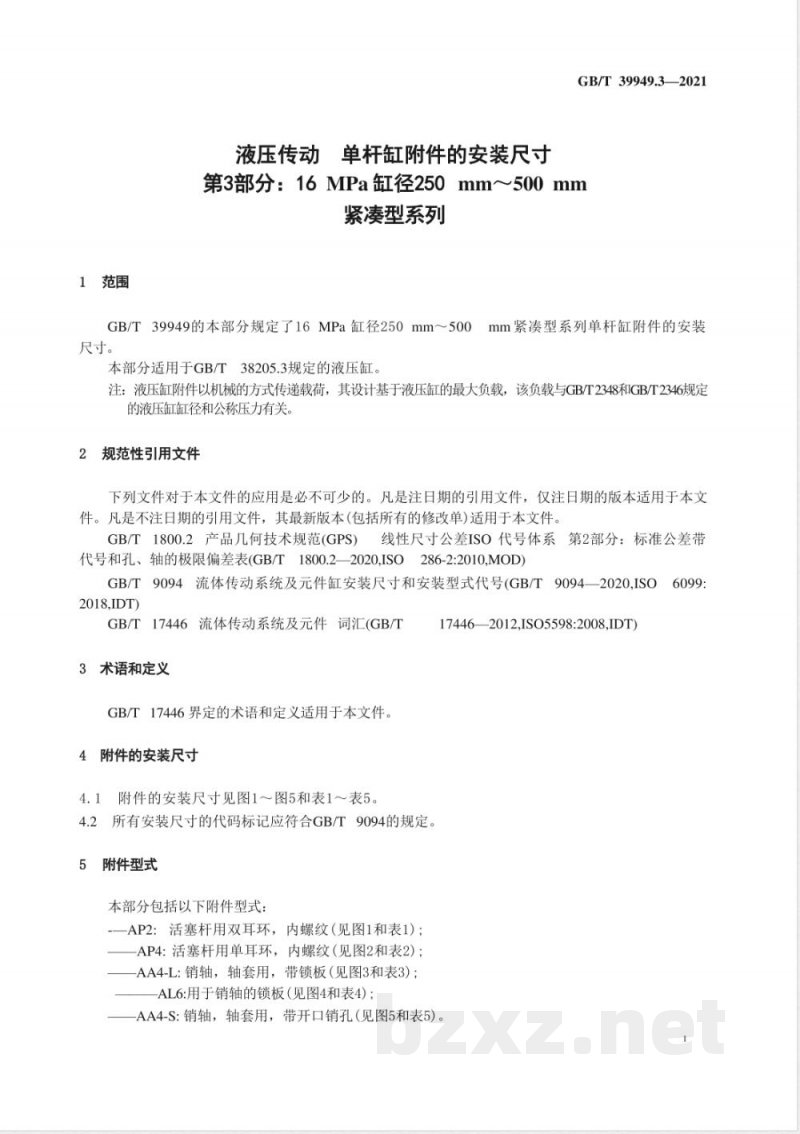

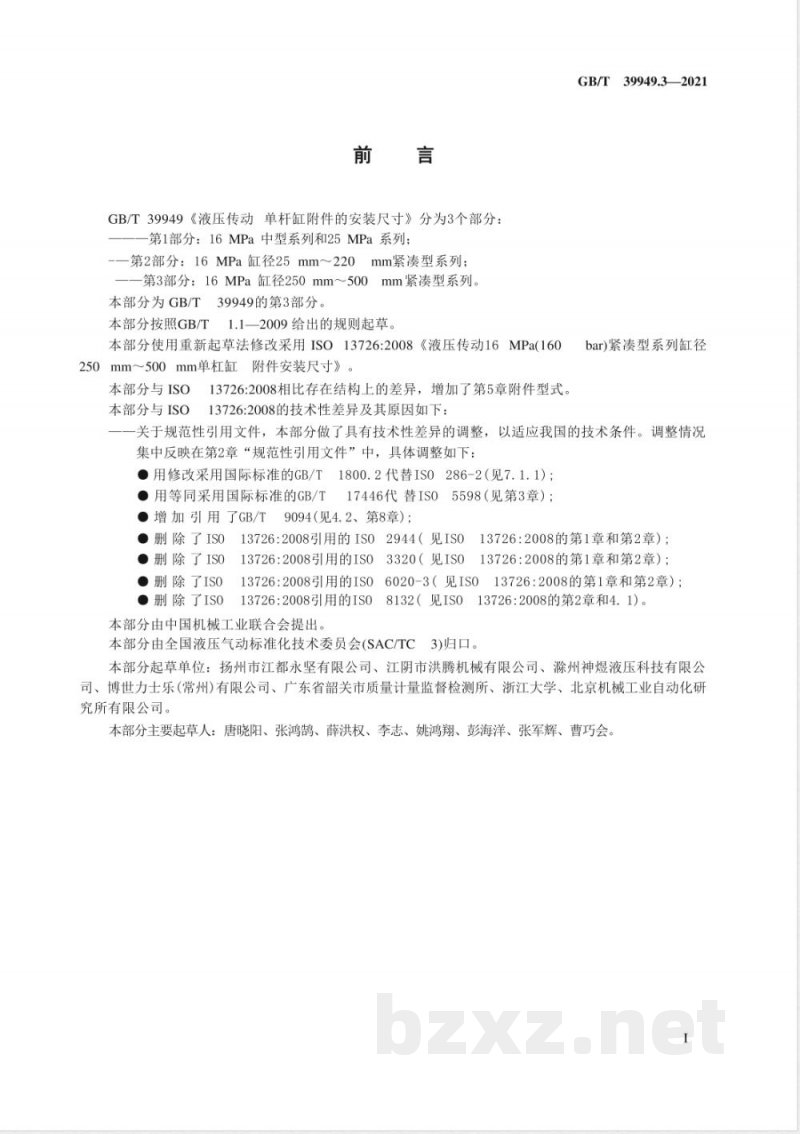

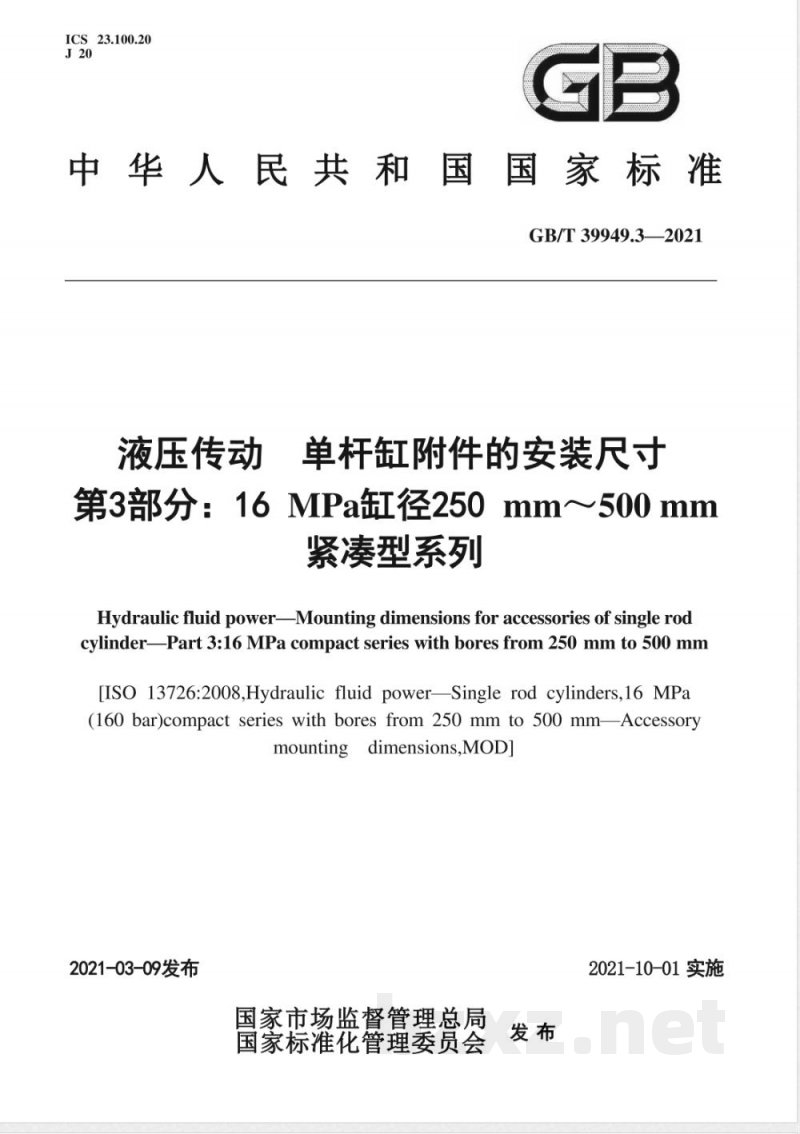

ICS 23.100.20 J20 GB 中华人民共和国国家标准 GB/T 39949.3—2021 液压传动 单杆缸附件的安装尺寸 第3部分：16 MPa缸径250 mm～500 mm紧凑型系列 Hydraulic fluid power - Mounting dimensions for accessories of single rod cylinder - Part 3: 16 MPa compact series with bores from 250 mm to 500 mm [ISO 13726:2008, Hydraulic fluid power—Single rod cylinders, 16 MPa (160 bar) compact series with bores from 250 mm to 500 mm — Accessory mounting dimensions, MOD] 2021-03-09发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-10-01实施 前言 GB/T 39949《液压传动 单杆缸附件的安装尺寸》分为3个部分： ——第1部分：16 MPa中型系列和25 MPa系列； ——第2部分：16 MPa缸径25 mm～220 mm紧凑型系列； ——第3部分：16 MPa缸径250 mm～500 mm紧凑型系列。 本部分为GB/T 39949的第3部分。本部分按照GB/T 1.1—2009给出的规则起草。本部分使用重新起草法修改采用ISO 13726:2008《液压传动 16 MPa（160 bar）250 mm～500 mm 单杆缸附件安装尺寸》。 本部分与ISO 13726:2008相比存在结构上的差异，增加了第5章附件型式。本部分与ISO 13726:2008的技术性差异及其原因如下： 关于规范性引用文件，本部分做了具有技术性差异的调整，以适应我国的技术条件。调整情况如下： ——用修改采用国际标准的GB/T 1800.2代替ISO 286-2（见7.1.1）； ——用等同采用国际标准的GB/T 17446代替ISO 5598（见第3章）； ——增加引用GB/T 9094（见4.2、第8章）； ——删除ISO 2944、ISO 3320、ISO 6020-3、ISO 8132等引用内容。 本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化技术委员会（SAC/TC 3）归口。 本部分起草单位：扬州市江都永坚有限公司、江阴市洪腾机械有限公司、滁州神煜液压科技有限公司、博世力士乐（常州）有限公司、广东省韶关市质量计量监督检测所、浙江大学、北京机械工业自动化研究所有限公司。 本部分主要起草人：唐晓阳、张鸿鹄、薛洪权、李志、姚鸿翔、彭海洋、张军辉、曹巧会。 1 范围 本部分规定了16 MPa缸径250 mm～500 mm紧凑型系列单杆液压缸附件的安装尺寸。 本部分适用于GB/T 38205.3规定的液压缸。 注：液压缸附件以机械方式传递载荷，其设计基于液压缸最大负载，该负载与GB/T 2348和GB/T 2346规定的缸径和公称压力有关。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 1800.2 产品几何技术规范（GPS）线性尺寸公差ISO代号体系第2部分：标准公差带代号和孔、轴极限偏差表（GB/T 1800.2—2020，ISO 286-2:2010，MOD） GB/T 9094 流体传动系统及元件 缸安装尺寸和安装型式代号（GB/T 9094—2020，ISO 6099:2018，IDT） GB/T 17446 流体传动系统及元件 词汇 3 术语和定义 GB/T 17446界定的术语和定义适用于本文件。 4 附件的安装尺寸 4.1 附件的安装尺寸见图1～图5和表1～表5。 4.2 所有安装尺寸的代码标记应符合GB/T 9094的规定。 5 附件型式 本部分包括以下附件型式： ——AP2：活塞杆用双耳环，内螺纹（见图1和表1）； ——AP4：活塞杆用单耳环，内螺纹（见图2和表…）
