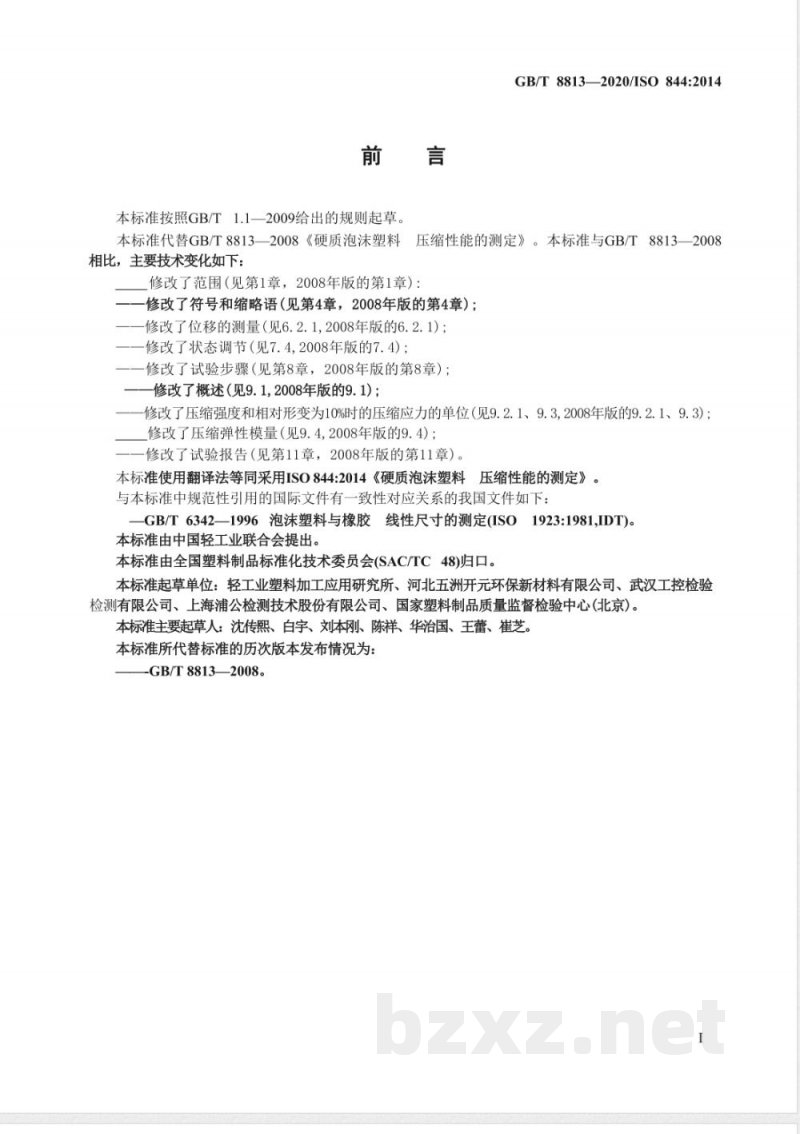

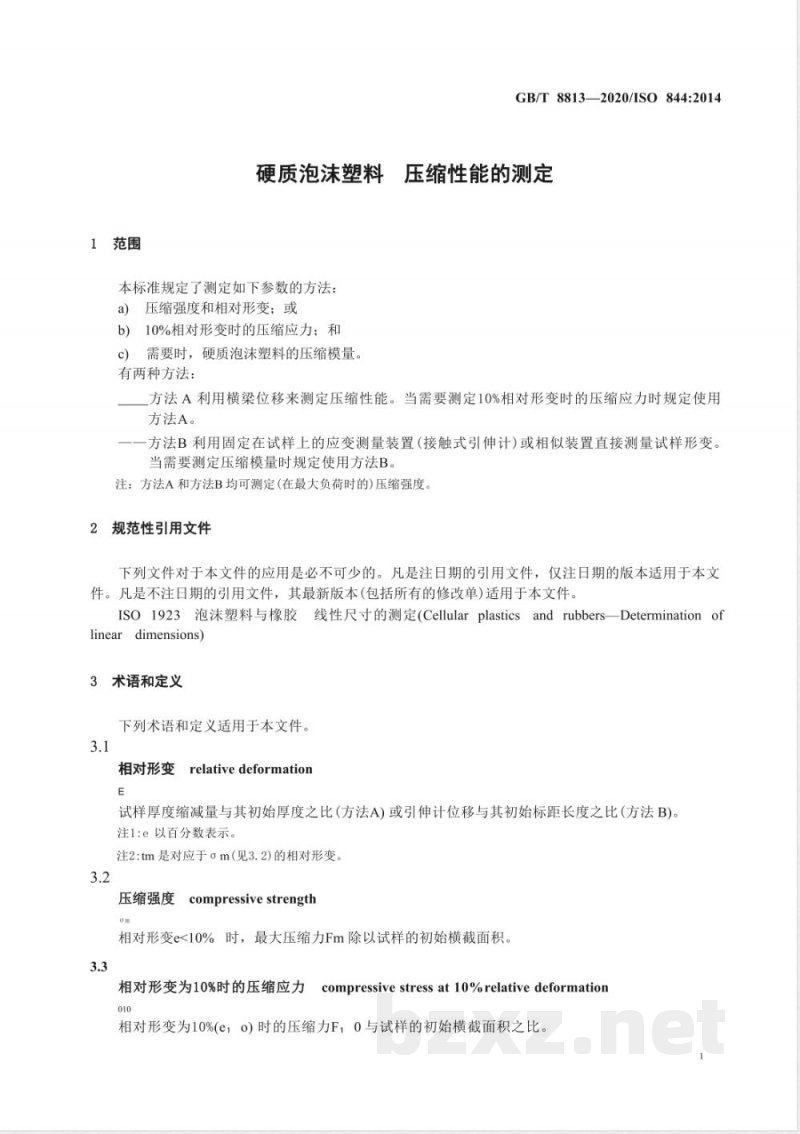

ICS 83.100 G31 GB 中华人民共和国国家标准 GB/T 8813-2020 / ISO 844:2014 代替 GB/T 8813-2008 硬质泡沫塑料 压缩性能的测定 Rigid cellular plastics — Determination of compression properties (ISO 844:2014, IDT) 2020-07-21 发布 国家市场监督管理总局 国家标准化管理委员会 发布 2021-02-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。 本标准代替 GB/T 8813-2008《硬质泡沫塑料压缩性能的测定》。与 GB/T 8813-2008 相比，主要技术变化如下： 修改了范围（见第1章）； 修改了符号和缩略语（见第4章）； 修改了位移的测量（见6.2.1）； 修改了状态调节（见7.4）； 修改了试验步骤（见第8章）； 修改了概述（见9.1）； 修改了压缩强度及10%相对形变压缩应力的单位（见9.2.1、9.3）； 修改了压缩弹性模量（见9.4）； 修改了试验报告（见第11章）。 本标准等同采用 ISO 844:2014《硬质泡沫塑料 压缩性能的测定》。 与本标准规范性引用文件对应的我国文件： GB/T 6342-1996《泡沫塑料与橡胶线性尺寸的测定》（ISO 1923:1981, IDT）。 本标准由中国轻工业联合会提出。 本标准由全国塑料制品标准化技术委员会（SAC/TC 48）归口。 起草单位：轻工业塑料加工应用研究所、河北五洲开元环保新材料有限公司、武汉工控检验检测有限公司、上海浦公检测技术股份有限公司、国家塑料制品质量监督检验中心（北京）。 主要起草人：沈传熙、白宇、刘本刚、陈祥、华治国、王蕾、崔芝。 1 范围 本标准规定了测定以下参数的方法： a) 压缩强度和相对形变；或 b) 10%相对形变时的压缩应力；以及必要时硬质泡沫塑料的压缩弹性模量。 方法A：利用横梁位移测定压缩性能，适用于10%相对形变压缩应力测定。 方法B：利用接触式引伸计等装置直接测量试样形变，适用于压缩弹性模量测定。 注：方法A和方法B均可用于测定最大负荷下的压缩强度。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 ISO 1923 泡沫塑料与橡胶线性尺寸的测定（Cellular plastics and rubbers — Determination of linear dimensions）。 3 术语和定义 3.1 相对形变（relative deformation） 试样厚度缩减量与初始厚度之比（方法A），或引伸计位移与初始标距长度之比（方法B）。 注：ε以百分数表示，εm为对应αm的相对形变。 3.2 压缩强度（compressive strength） 相对形变 ε < 10% 时，最大压缩力 Fm 除以试样初始横截面积。 3.3 10%相对形变压缩应力 ε = 10% 时压缩力 F10 与试样初始横截面积之比。 3.4 压缩弹性模量（compressive modulus of elasticity） 在比例极限内，压缩应力与相对形变之比。 4 符号 A0：初始横截面积，mm² E：压缩弹性模量，MPa Fm：最大压缩力，N F10：10%相对形变时压缩力，N h0：试样初始厚度或标距长度，mm σm：压缩强度，MPa σ10：10%相对形变压缩应力，MPa xm：位移，mm
