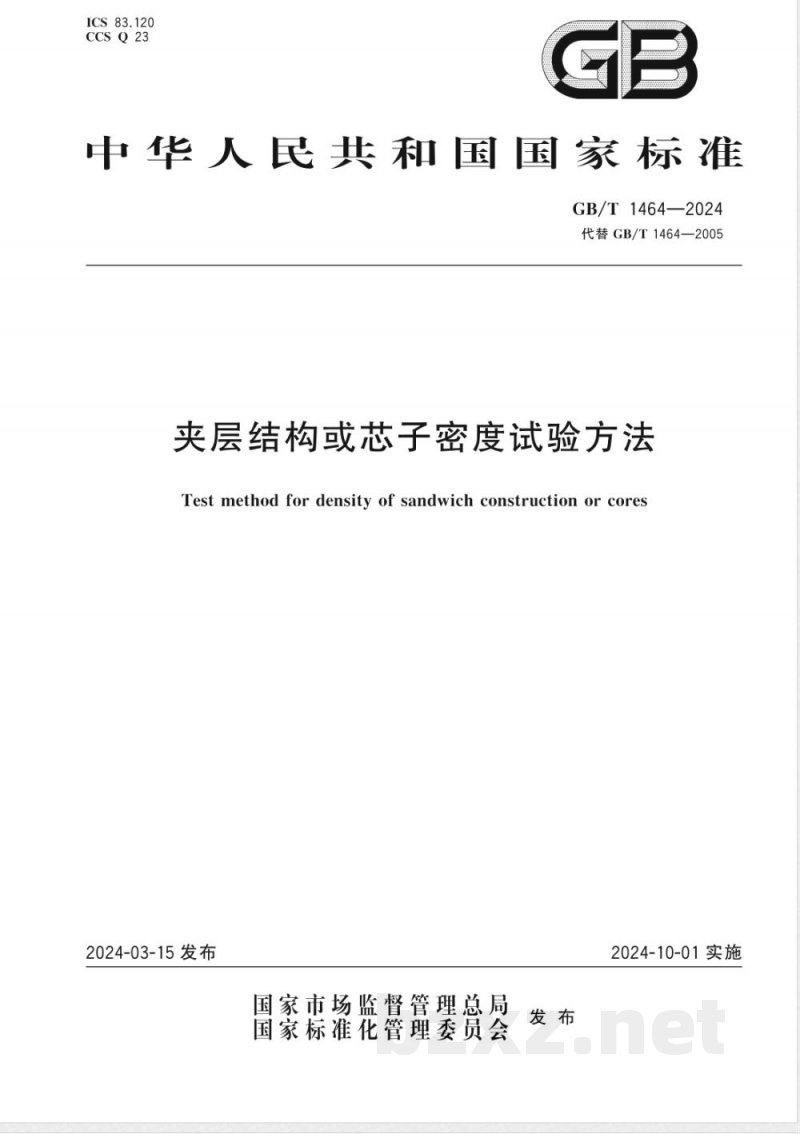

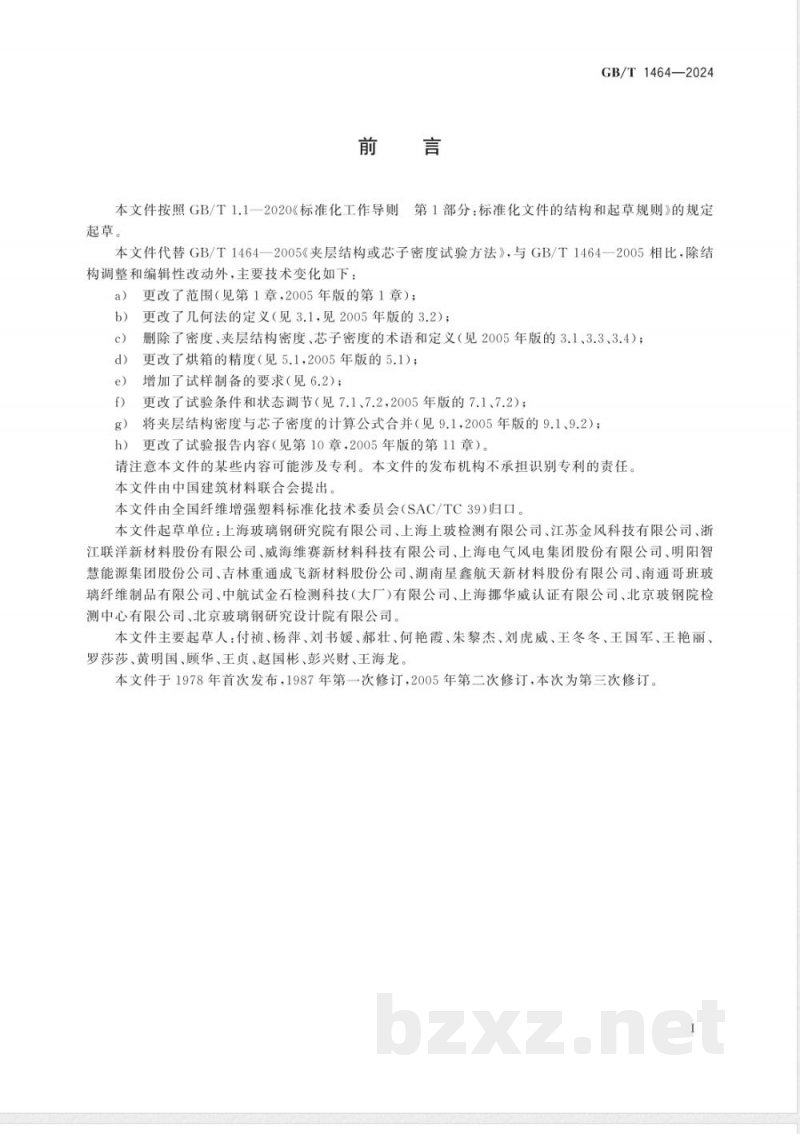

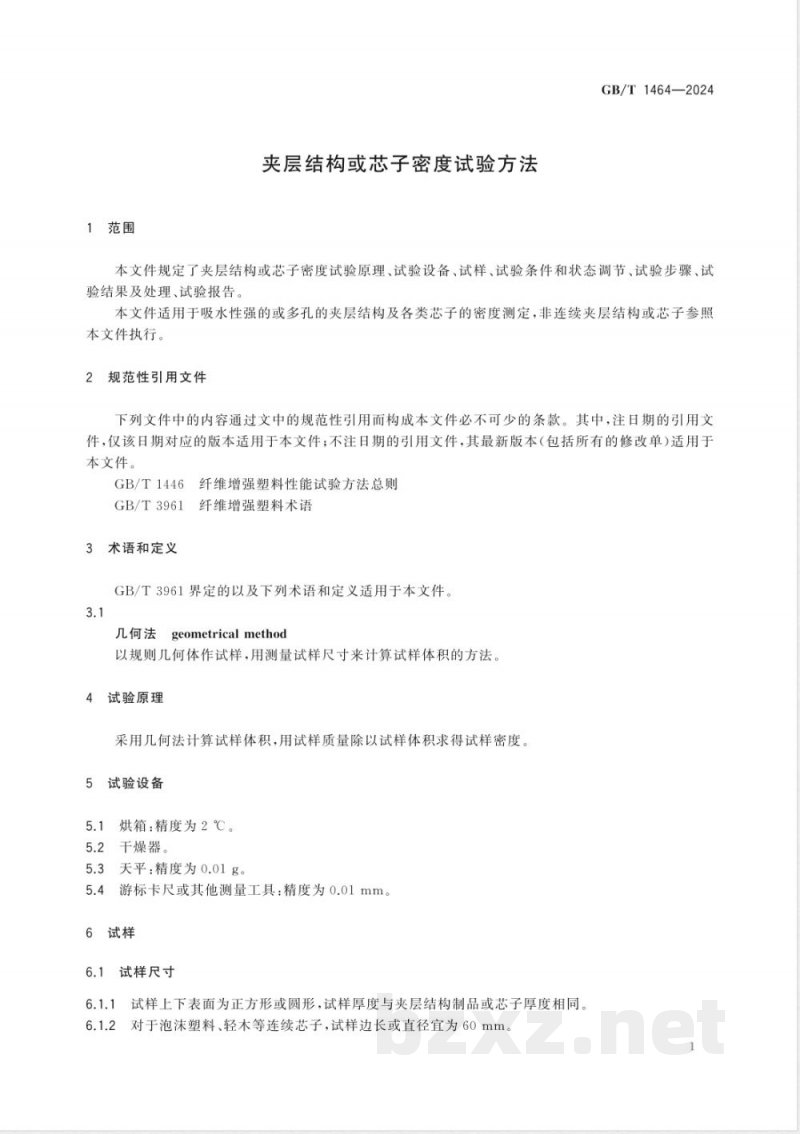

ICS 83.120 CCS Q 23 GB 中华人民共和国国家标准 GB/T 1464—2024 代替GB/T 1464—2005 夹层结构或芯子密度试验方法 Test method for density of sandwich construction or cores 2024-03-15发布 国家市场监督管理总局 国家标准化管理委员会 发布 2024-10-01实施 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》起草。 本文件代替GB/T 1464—2005《夹层结构或芯子密度试验方法》。与2005版相比，除结构调整和编辑性改动外，主要技术变化如下： ——更改了范围； ——更改了几何法的定义； ——删除了密度、夹层结构密度、芯子密度的术语和定义； ——更改了烘箱精度要求； ——增加了试样制备要求； ——更改了试验条件和状态调节； ——合并了夹层结构密度与芯子密度计算公式； ——更改了试验报告内容。 本文件由中国建筑材料联合会提出。 本文件由全国纤维增强塑料标准化技术委员会（SAC/TC 39）归口。 本文件起草单位：上海玻璃钢研究院有限公司、上海上玻检测有限公司、江苏金风科技有限公司、浙江联洋新材料股份有限公司、威海维赛新材料科技有限公司、上海电气风电集团股份有限公司、明阳智慧能源集团股份公司、吉林重通成飞新材料股份公司、湖南星鑫航天新材料股份有限公司、南通哥班玻璃纤维制品有限公司、中航试金石检测科技（大广）有限公司、上海挪华威认证有限公司、北京玻钢院检测中心有限公司、北京玻璃钢研究设计院有限公司。 本文件主要起草人：付祯、杨萍、刘书媛、郝壮、何艳霞、朱黎杰、刘虎威、王冬冬、王国军、王艳丽、罗莎莎、黄明国、顾华、王贞、赵国彬、彭兴财、王海龙。 本文件于1978年首次发布，1987年第一次修订，2005年第二次修订，本次为第三次修订。 1 范围 本文件规定了夹层结构或芯子密度试验原理、试验设备、试样、试验条件和状态调节、试验步骤、试验结果及处理、试验报告。 本文件适用于吸水性强或多孔的夹层结构及各类芯子的密度测定，非连续夹层结构或芯子参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1446 纤维增强塑料性能试验方法总则 GB/T 3961 纤维增强塑料术语 3 术语和定义 GB/T 3961界定的以及下列术语和定义适用于本文件。 3.1 几何法 以规则几何体作为试样，通过测量尺寸计算体积的方法。 4 试验原理 采用几何法计算试样体积，用试样质量除以体积得到密度。 5 试验设备 5.1 烘箱：精度为2℃。 5.2 干燥器。 5.3 天平：精度为0.01g。 5.4 游标卡尺或其他测量工具：精度为0.01mm。 6 试样 6.1 试样尺寸 试样上下表面为正方形或圆形，厚度与制品相同。泡沫塑料或轻木等连续芯子试样边长或直径宜为60mm。 蜂窝或波纹等格子型芯子试样边长或直径宜为60mm，或至少包含4个完整格子。 当厚度未定时，芯子厚度推荐15mm，面板厚度推荐0.3mm～1.0mm。 6.2 试样制备 按GB/T 1446进行加工。 试样相邻面应垂直，上下表面平行度公差≤0.10mm，侧面垂直度公差≤0.20mm。 6.3 试样数量 至少5个有效试样。 7 试验条件和状态调节 7.1 试验条件 实验室标准环境：温度（23±2）℃，相对湿度（50±10）%。 7.2 状态调节 试样应在（23±2）℃、（50±10）%湿度环境下放置至少24h；不具备条件时可在干燥器中处理。
