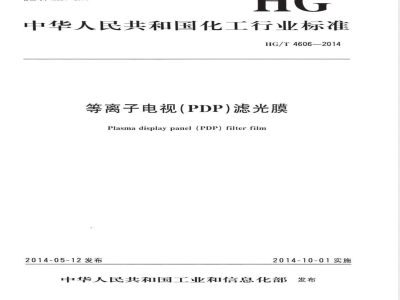

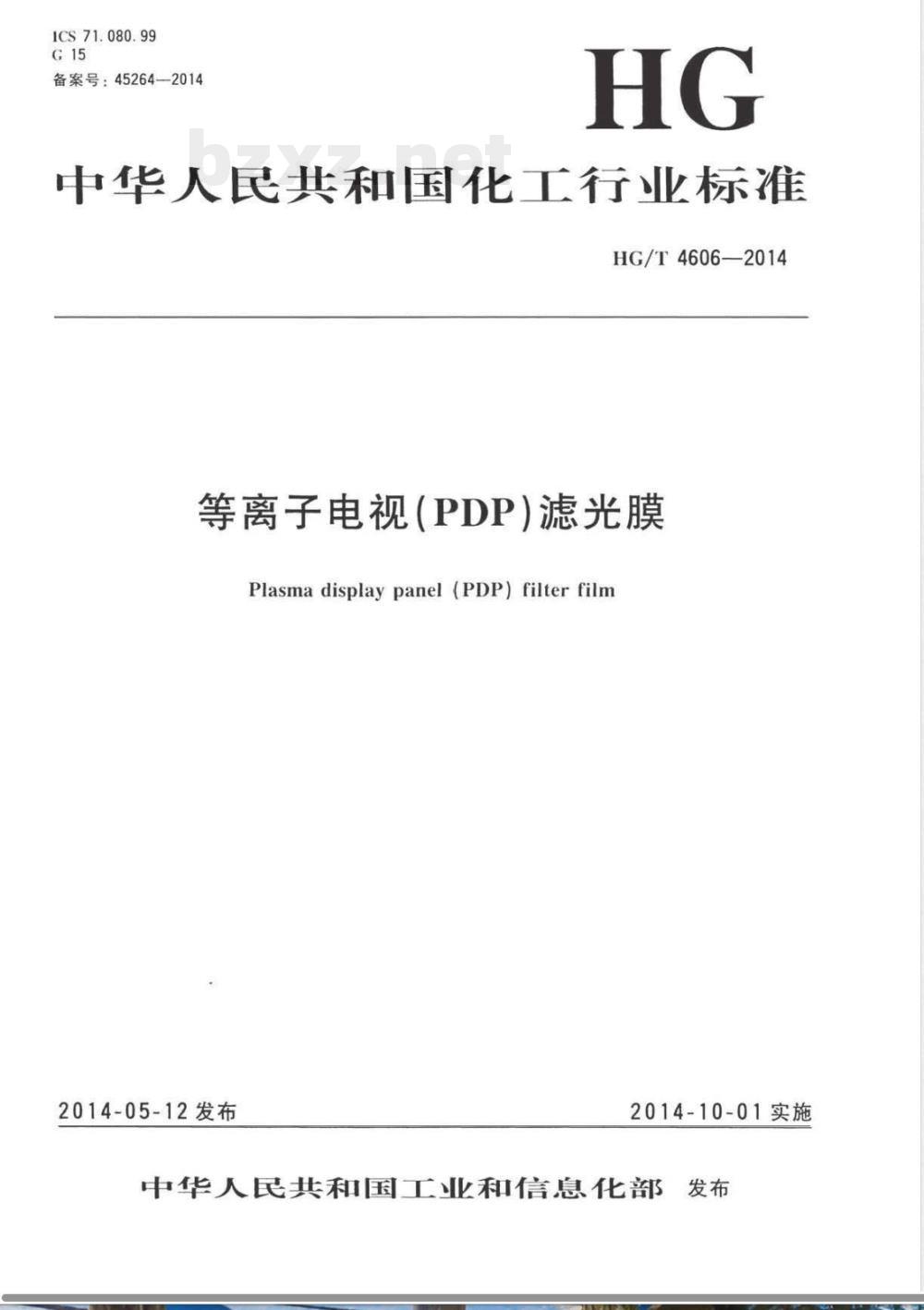

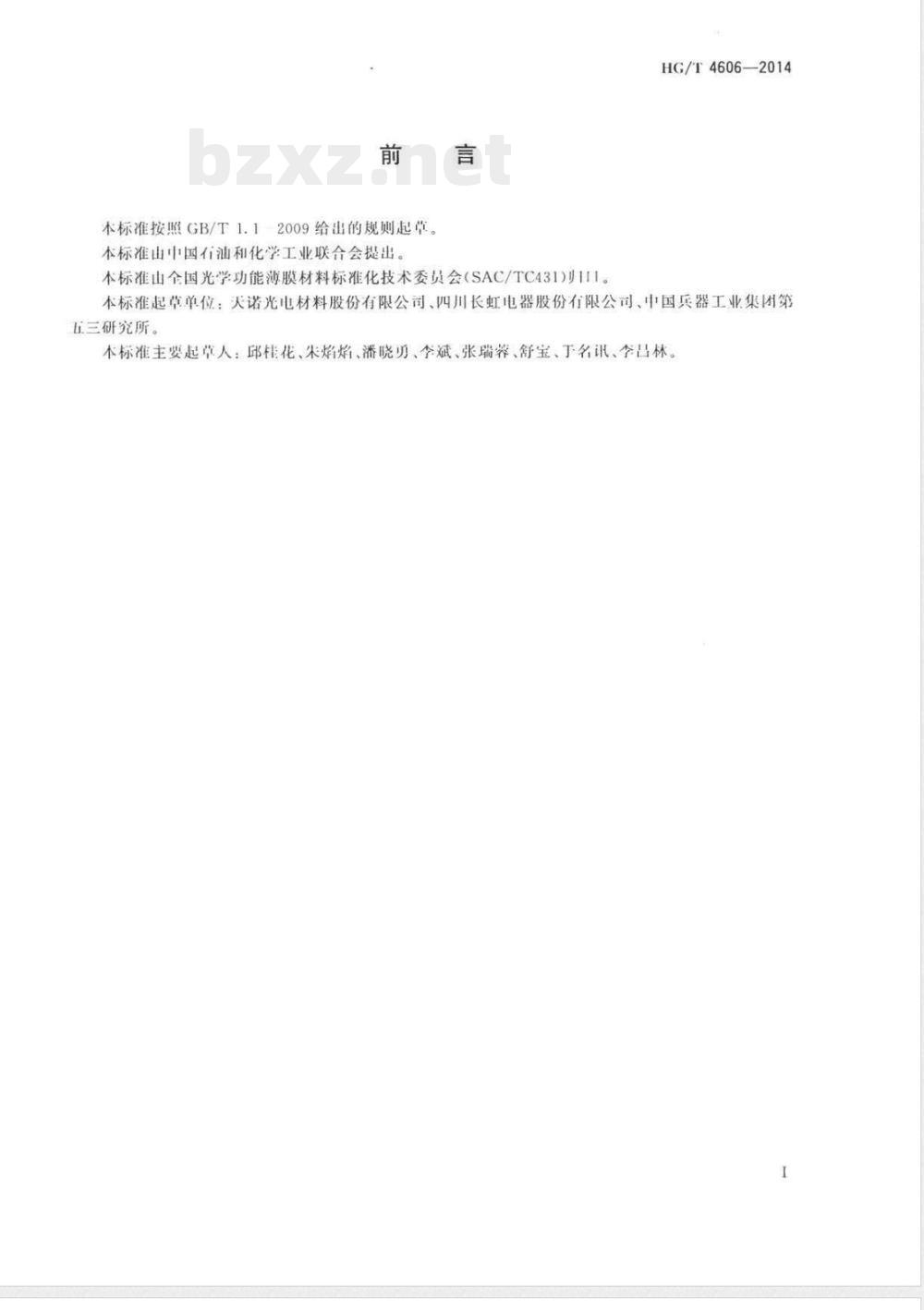

ICS71.080.99 G15 备案号：45264-2014 HG 中华人民共和国化工行业标准 HG/T4606—2014 等离子电视（PDP）滤光膜（Plasma display panel filter film） 2014-05-12发布 2014-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1-2009给出的规则起草。本标准由中国有色金属和化学工业联合会提出，由全国光学功能薄膜材料标准化技术委员会（SAC/TC431）归口。本标准起草单位包括天诺光电材料股份有限公司、四川长虹电器股份有限公司、中国兵器工业集团第三研究所。本标准主要起草人：邱桂花、宋焰焰、潘晓刃、今斌、张瑞器、舒宝、丁名讯、个林。 1 范围 本标准规定了等离子电视（PDP）滤光膜的结构、要求、试验方法、检验规则、标识、包装、运输和贮存。 本标准适用于无电磁干扰（EMI）屏蔽层的各类等离子显示器用滤光膜。 2 规范性引用文件 GB/T191 包装储运图示标志 GB/T2790 胶粘剂180°剥离强度试验方法 GB/T2828.1 计数抽样检验程序 GB/T6739 色漆和清漆铅笔法测定漆膜硬度 GB/T25273 液晶显示器用薄膜雾度测定方法（积分球法） 3 结构 PDP滤光膜通常由保护膜、HC硬化层、PET基材、光学功能层（近红外吸收、黄色光吸收及压敏胶）、离型膜等组成。根据应用需求，还可复合电磁屏蔽层（EMI）、提高明暗对比度膜（CRF）等功能膜层。 膜层结构如下： 保护膜 → HC硬化层 → PET基材 → 光学功能层 → 离型膜 4 要求 4.1 外观质量 PDP滤光膜外观质量应符合表1规定，缺陷包括功能层点状缺陷（光点、气泡、凹陷、漏色）及线状缺陷等，并按A区、B区进行区域划分控制。 A区为中间可视区域（约1/4面积），B区为其余区域。 4.2 光学性能 PDP滤光膜光学性能应满足设计及标准要求，包括总透过率（380nm～780nm）、可见光反射率、雾度、透射色坐标（x、y）及近红外透过率（850nm、950nm）。 4.3 表面铅笔硬度 表面铅笔硬度应≥2H。 4.4 剥离强度 剥离强度包括离型膜、保护膜及快速剥离强度等指标，应符合表3规定的数值范围要求。 4.5 耐候性能 PDP滤光膜应具备良好的耐候性，包括高温、湿热、高低温循环及紫外环境测试。测试后应满足： 外观无明显变化；总透过率变化ΔT≤4.0%；可见光反射率变化ΔR≤0.5%；近红外透过率变化满足标准要求。
