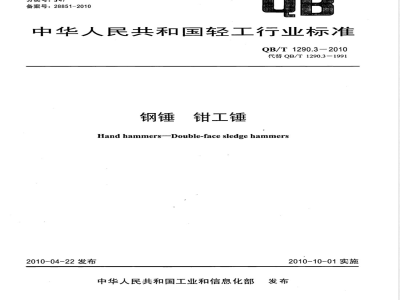

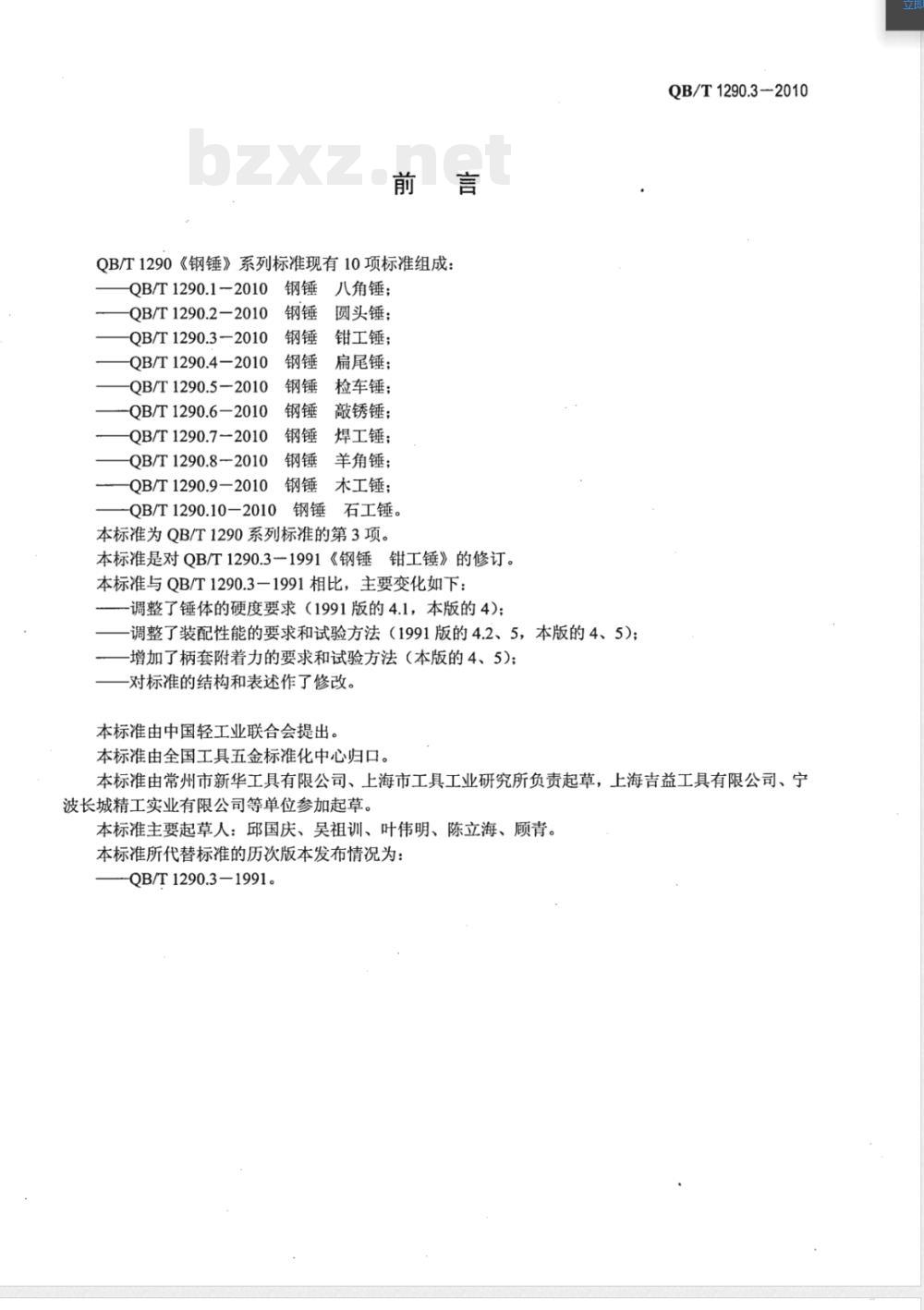

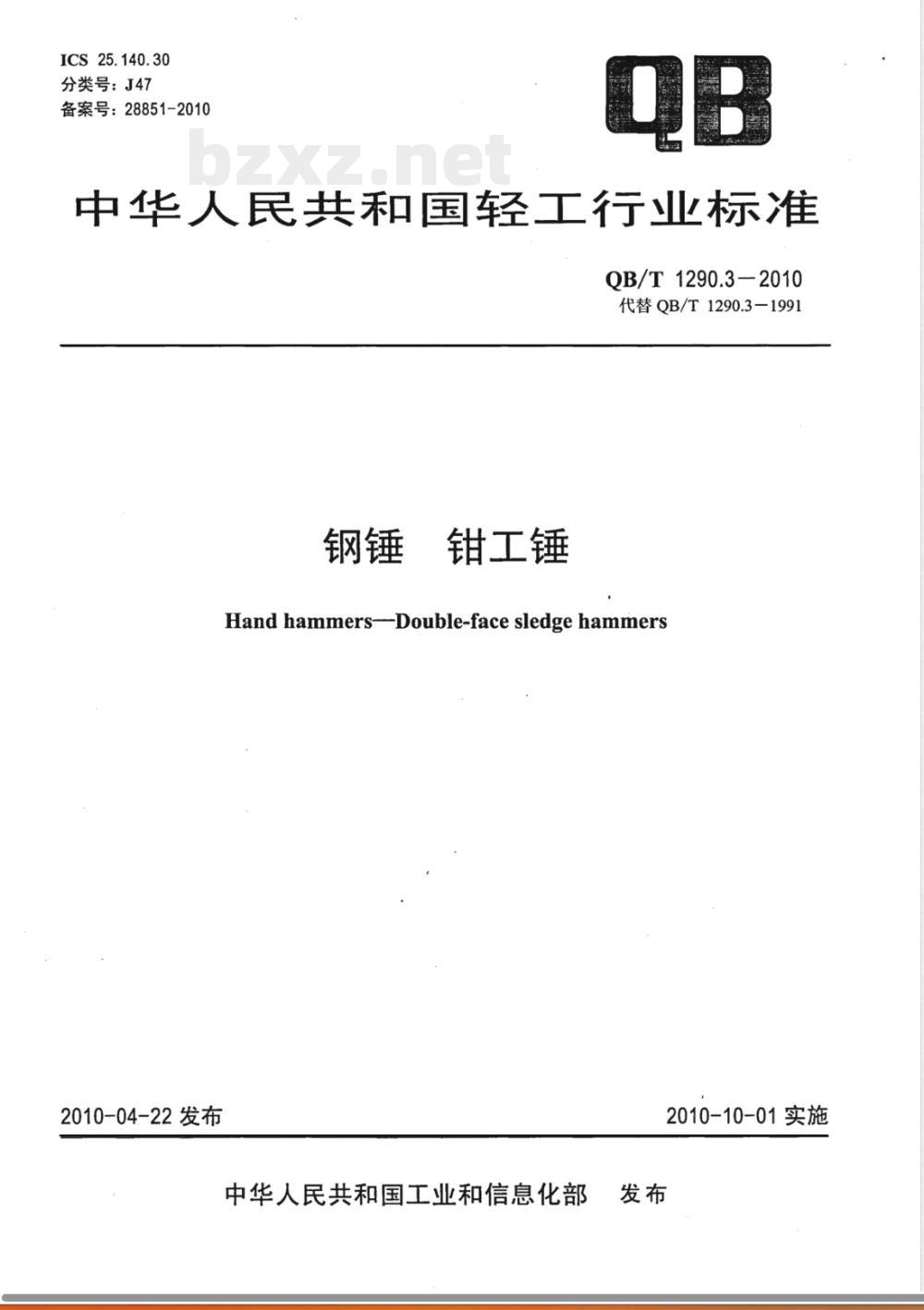

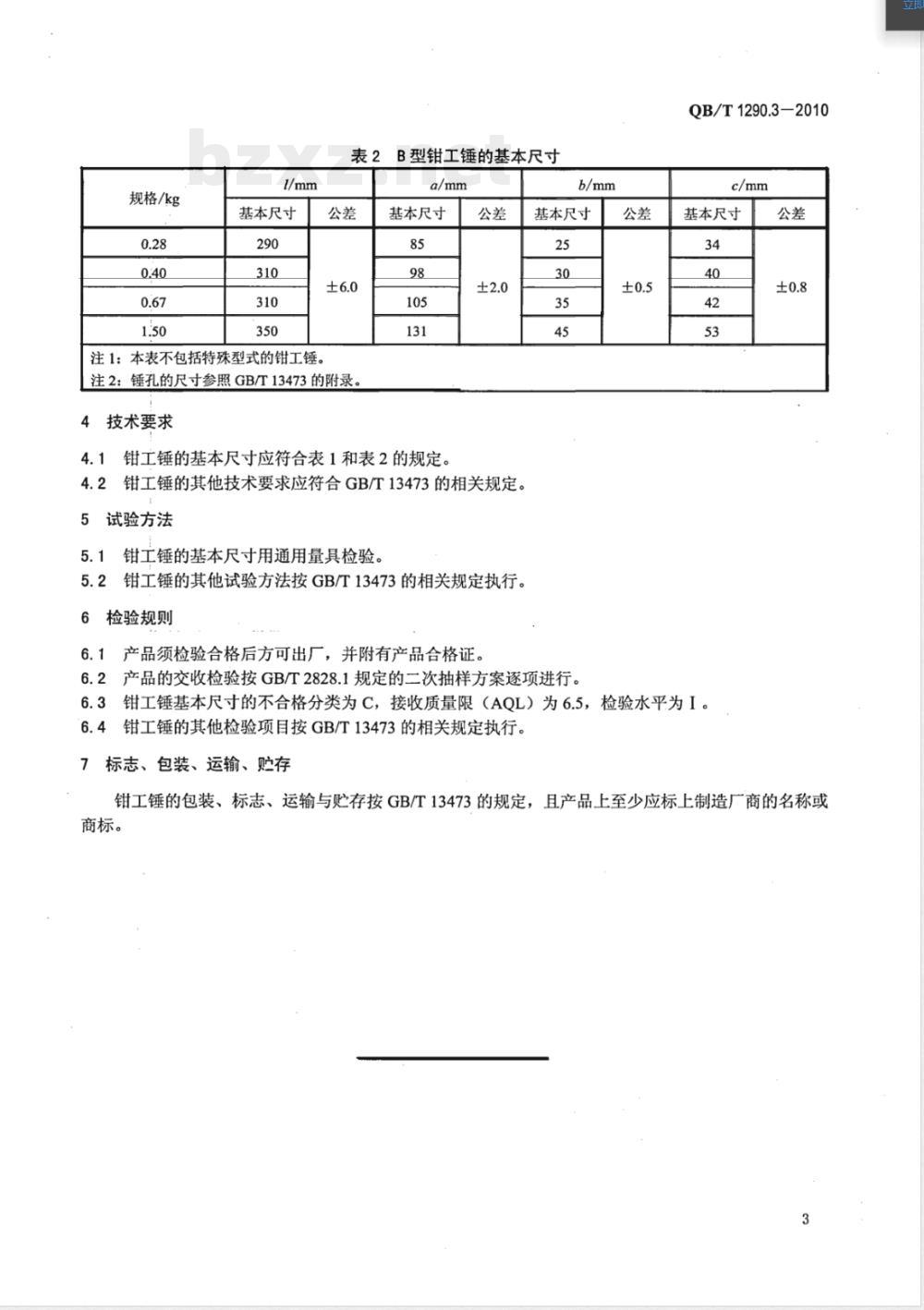

ICS25.140.30 分类号：J47 备案号：28851-2010 QB 中华人民共和国轻工行业标准 QB/T1290.3-2010 代替QB/T1290.3-1991 钢锤 钳工锤 Hand hammers-Double-face sledge hammers 2010-04-22发布 中华人民共和国工业和信息化部 2010-10-01实施发布 前言 QB/T1290《钢锤》系列标准由10项标准组成，包括QB/T1290.1-2010至QB/T1290.10-2010，分别对应不同类型钢锤（八角锤、圆头锤、钳工锤、扁尾锤、检车锤、敲锈锤、焊工锤、羊角锤、木工锤、石工锤）。 本标准为QB/T1290系列标准的第3项，是对QB/T1290.3-1991《钢锤 钳工锤》的修订。本次修订主要变化包括：调整锤体硬度要求；调整装配性能要求及试验方法；增加柄套附着力要求及试验方法；对标准结构与表述进行了修改。 本标准由中国轻工业联合会提出，由全国工具五金标准化中心归口。 本标准由常州市新华工具有限公司、上海市工具工业研究所负责起草，上海吉益工具有限公司、宁波长城精工实业有限公司等单位参加起草。 本标准主要起草人包括邱国庆、吴祖训、叶伟明、陈立海、顾青。 本标准代替QB/T1290.3-1991。 1 范围 本标准规定了钳工锤的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。 本标准适用于作业用钢制钳工锤。 2 规范性引用文件 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1:1999，IDT） GB/T13473 钢锤通用技术条件 3 分类 3.1 产品型式 钳工锤的产品型式如图1和图2所示（图示仅为示例，不影响产品设计）。 图1 A型钳工锤 图2 B型钳工锤 3.2 基本尺寸 钳工锤基本尺寸按表1和表2规定。 3.3 产品标记 产品标记由产品名称、标准编号、规格和型式代号组成。 标记示例： 规格0.5kg A型钳工锤：钳工锤 QB/T1290.3-0.5A 规格0.4kg B型钳工锤：钳工锤 QB/T1290.3-0.4B 表1 A型钳工锤基本尺寸 规格/kg：0.1、0.2、0.3、0.4、0.5、0.6、0.8、1.0、1.5、2.0 长度l/mm基本尺寸：260、280、300、310、320、330、350、360、380、400（公差±4.00或±5.00） 外形尺寸a/mm基本尺寸：82、95、105、112、118、122、130、135、145、155（公差±1.50或±2.00或±2.50） 圆角rmin/mm：1.25、1.75、2.00、2.00、2.50、2.50、3.00、3.50、4.00、4.00 b×b(mm×mm)：15×15、19×19、23×23、25×25、27×27、29×29、33×33、36×36、42×42、47×47（公差±0.40至±0.60） 表2 B型钳工锤基本尺寸 规格/kg：0.28、0.40、0.67、1.50 长度l/mm基本尺寸：290、310、310、350 注：本表不包括特殊型式钳工锤。锤孔尺寸参照GB/T13473附录。 表中部分后续内容在原文中不完整，末尾截断为“GB/T134”。
