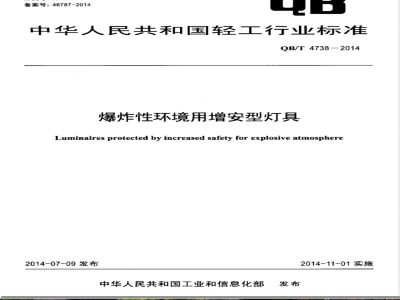

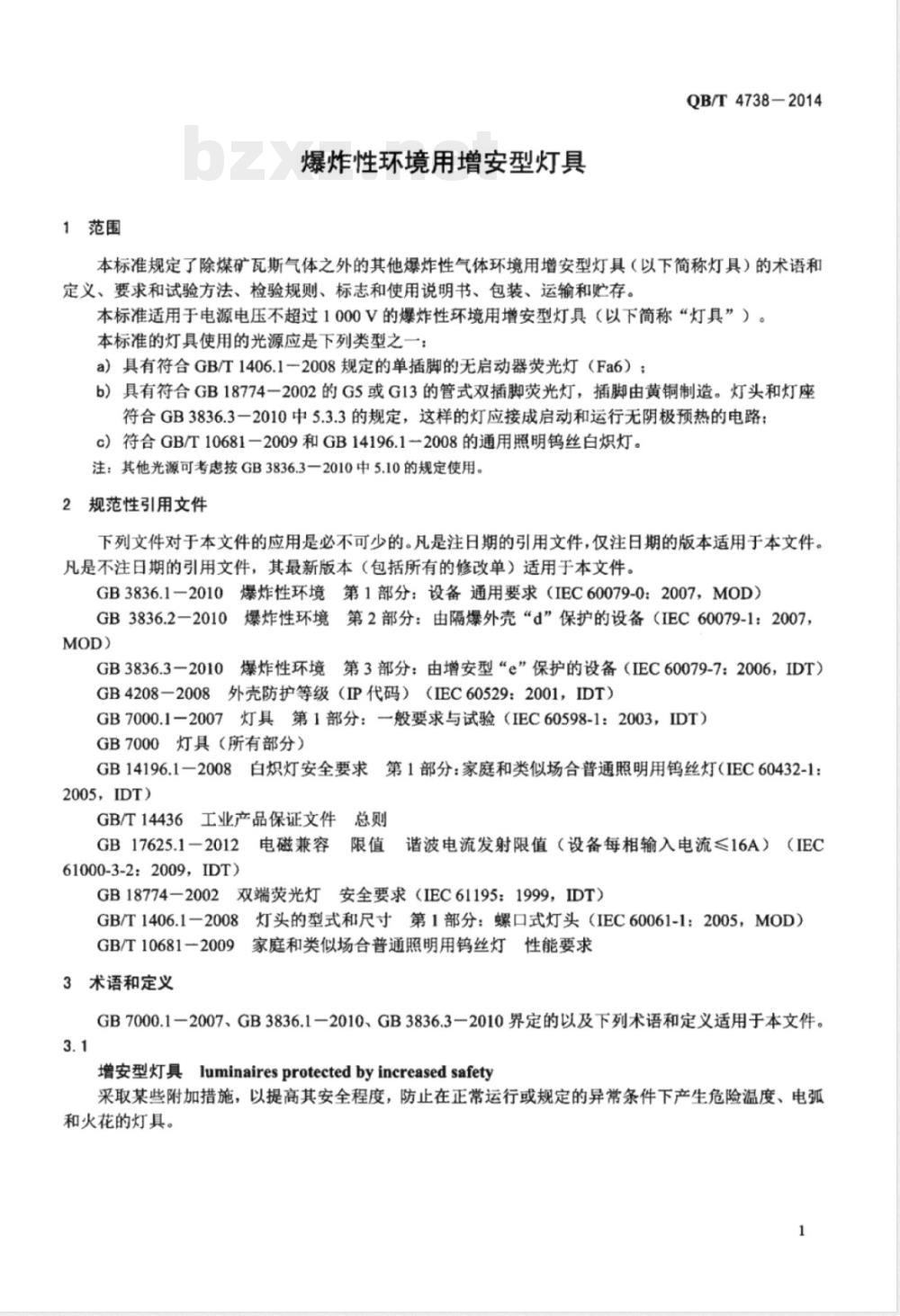

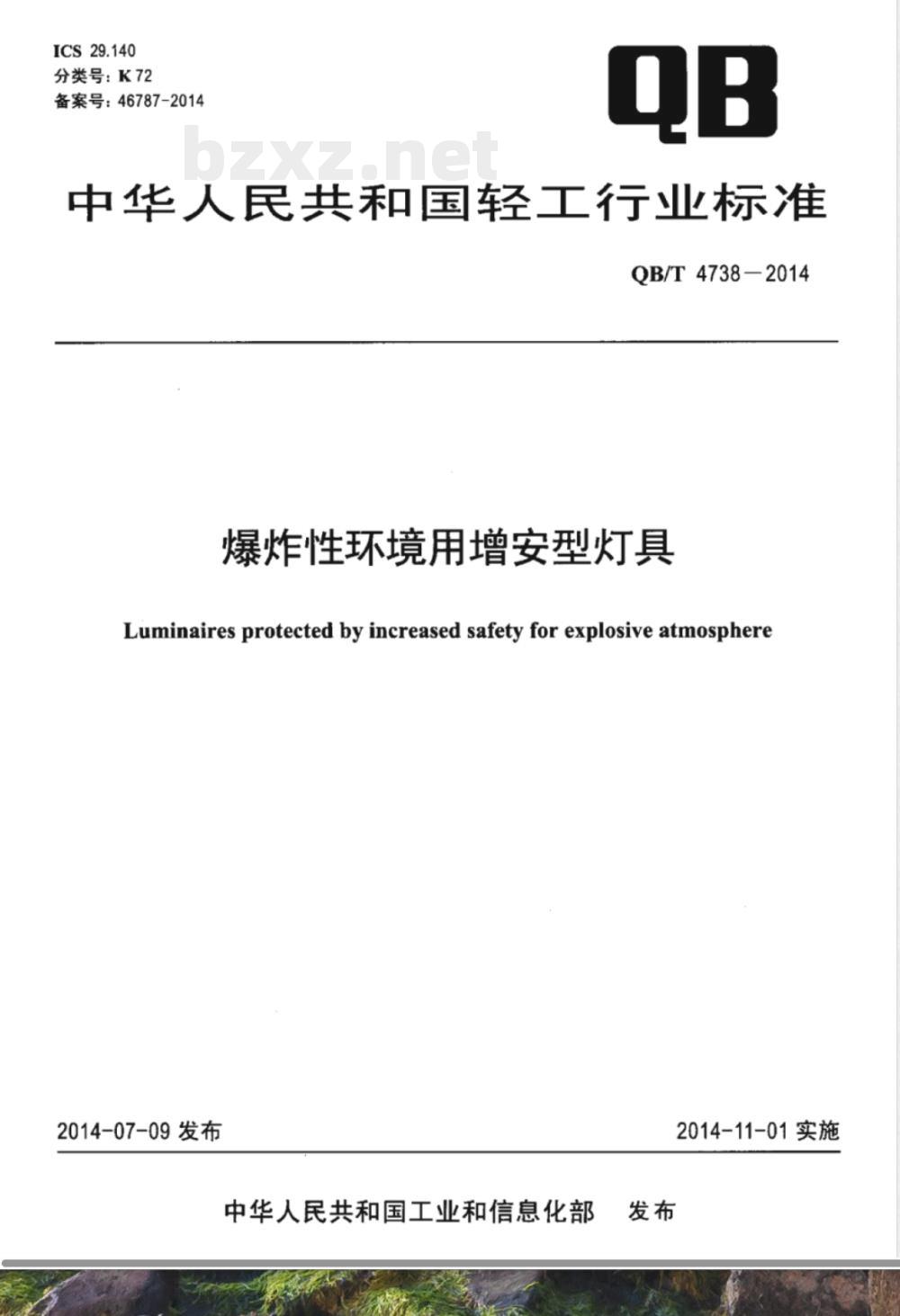

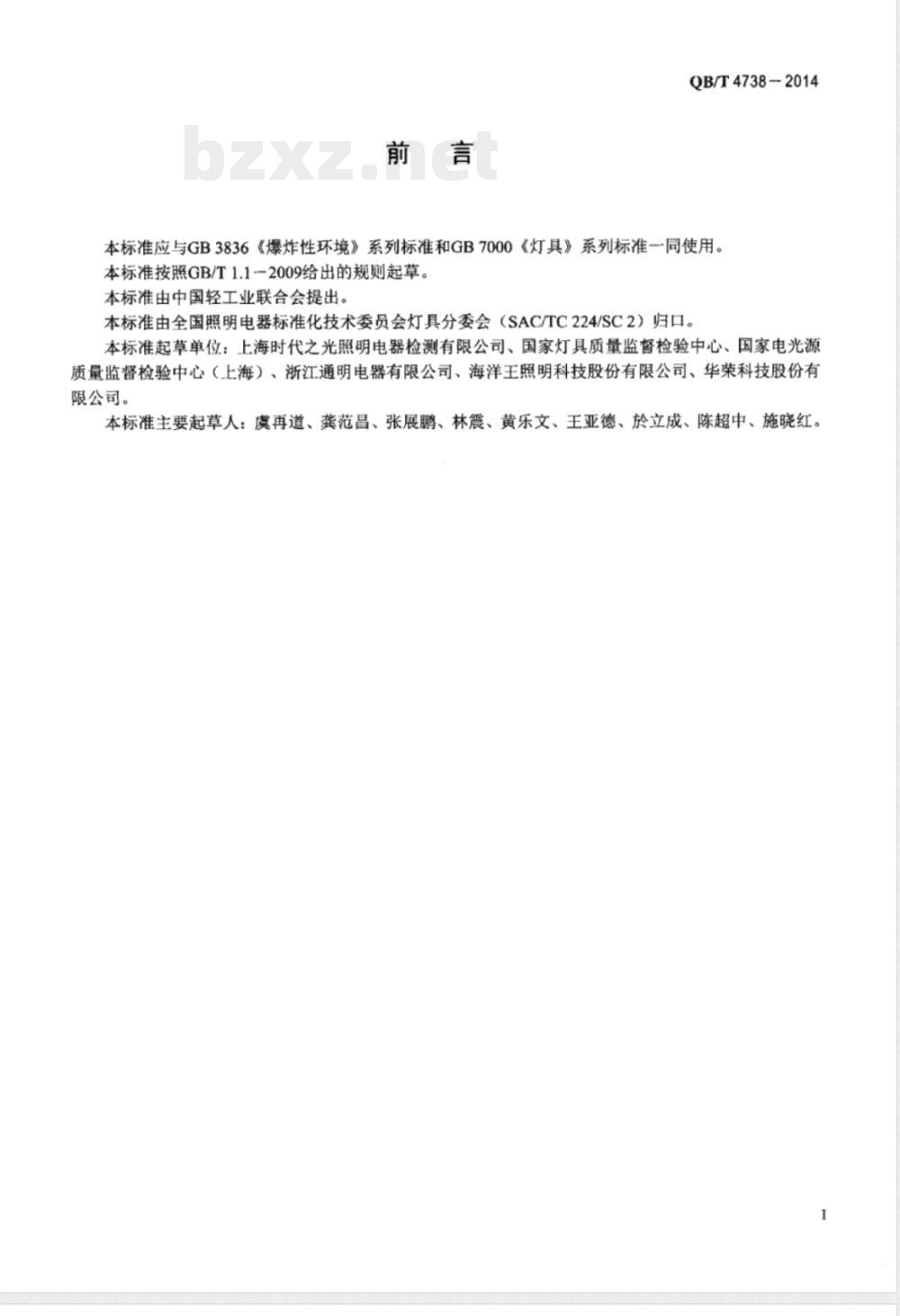

ICS 29.140 分类号：K72 备案号：46787-2014 QB 中华人民共和国轻工行业标准 QB/T 4738—2014 爆炸性环境用增安型灯具 Luminaires protected by increased safety for explosive atmosphere 2014-07-09 发布 2014-11-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准应与 GB 3836《爆炸性环境》系列标准和 GB 7000《灯具》系列标准一同使用。 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国轻工业联合会提出。 本标准由全国照明电器标准化技术委员会灯具分委会（SAC/TC224/SC2）归口。 本标准起草单位：上海时代之光照明电器检测有限公司、国家灯具质量监督检验中心、国家电光源质量监督检验中心（上海）、浙江通明电器有限公司、海洋王照明科技股份有限公司、华荣科技股份有限公司。 本标准主要起草人：虞再道、龚范昌、张展鹏、林震、黄乐文、王亚德、於立成、陈超中、施晓红。 1 范围 本标准规定了除煤矿瓦斯气体之外的其他爆炸性气体环境用增安型灯具（以下简称“灯具”）的术语和定义、要求和试验方法、检验规则、标志和使用说明书、包装、运输和贮存。 本标准适用于电源电压不超过 1000V 的爆炸性环境用增安型灯具。 本标准的灯具使用的光源应是下列类型之一： a）具有符合 GB/T 1406.1—2008 规定的单插脚的无启动器荧光灯（Fa6）； b）具有符合 GB 18774—2002 的 G5 或 G13 管式双插脚荧光灯，插脚由黄铜制造。灯头和灯座应符合 GB 3836.3—2010 中 5.3.3 的规定，此类灯应接成启动和运行无阴极预热的电路； c）符合 GB/T 10681—2009 和 GB 14196.1—2008 的通用照明钨丝白炽灯。 注：其他光源可考虑按 GB 3836.3—2010 中 5.10 的规定使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 3836.1—2010 爆炸性环境 第1部分：设备通用要求（IEC 60079-0:2007，MOD） GB 3836.2—2010 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备（IEC 60079-1:2007，MOD） GB 3836.3—2010 爆炸性环境 第3部分：由增安型“e”保护的设备（IEC 60079-7:2006，IDT） GB 4208—2008 外壳防护等级（IP代码）（IEC 60529:2001，IDT） GB 7000.1—2007 灯具 第1部分：一般要求与试验（IEC 60598-1:2003，IDT） GB 7000 灯具（所有部分） GB 14196.1—2008 白炽灯安全要求 第1部分：家庭和类似场合普通照明用钨丝灯（IEC 60432-1:2005，IDT） GB/T 14436 工业产品保证文件总则 GB 17625.1—2012 电磁兼容 限值 谐波电流发射限值（设备每相输入电流≤16A）（IEC 61000-3-2:2009，IDT） GB 18774—2002 双端荧光灯安全要求（IEC 61195:1999，IDT） GB/T 1406.1—2008 灯头的型式和尺寸 第1部分：螺口式灯头（IEC 60061-1:2005，MOD） GB/T 10681—2009 家庭和类似场合普通照明用钨丝灯性能要求 3 术语和定义 GB 7000.1—2007、GB 3836.1—2010、GB 3836.3—2010 界定的以及下列术语和定义适用于本文件。 3.1 增安型灯具（luminaires protected by increased safety） 采取某些附加措施，以提高其安全程度，防止在正常运行或规定的异常条件下产生危险温度、电弧和火花的灯具。 4 要求和试验方法 4.1 一般要求 灯具应满足 GB 7000 的有关要求，防触电保护要求除外。 如无特殊规定，试验温度应为 25℃。 4.2 结构 4.2.1 机械强度 灯具应具有足够的机械强度，防止冲击的护板应只有使用工具才能拆卸，且在规定的冲击试验时应保持位置不变。 合格性通过 GB 3836.1—2010 中 26.4 规定的试验进行检验。 4.2.2 衬垫保持 如果外壳防护等级取决于外壳结合处的衬垫，而且在安装或维护时需打开接合处，则衬垫应粘附或固定到配合面之一上，以防丢失、损坏或错误安装。 衬垫材料本身不应粘附到其他接合面上。 合格性通过目视检验。 4.2.3 紧固件 应符合 GB 3836.1—2010 第9章和 GB 3836.3—2010 的有关规定。
