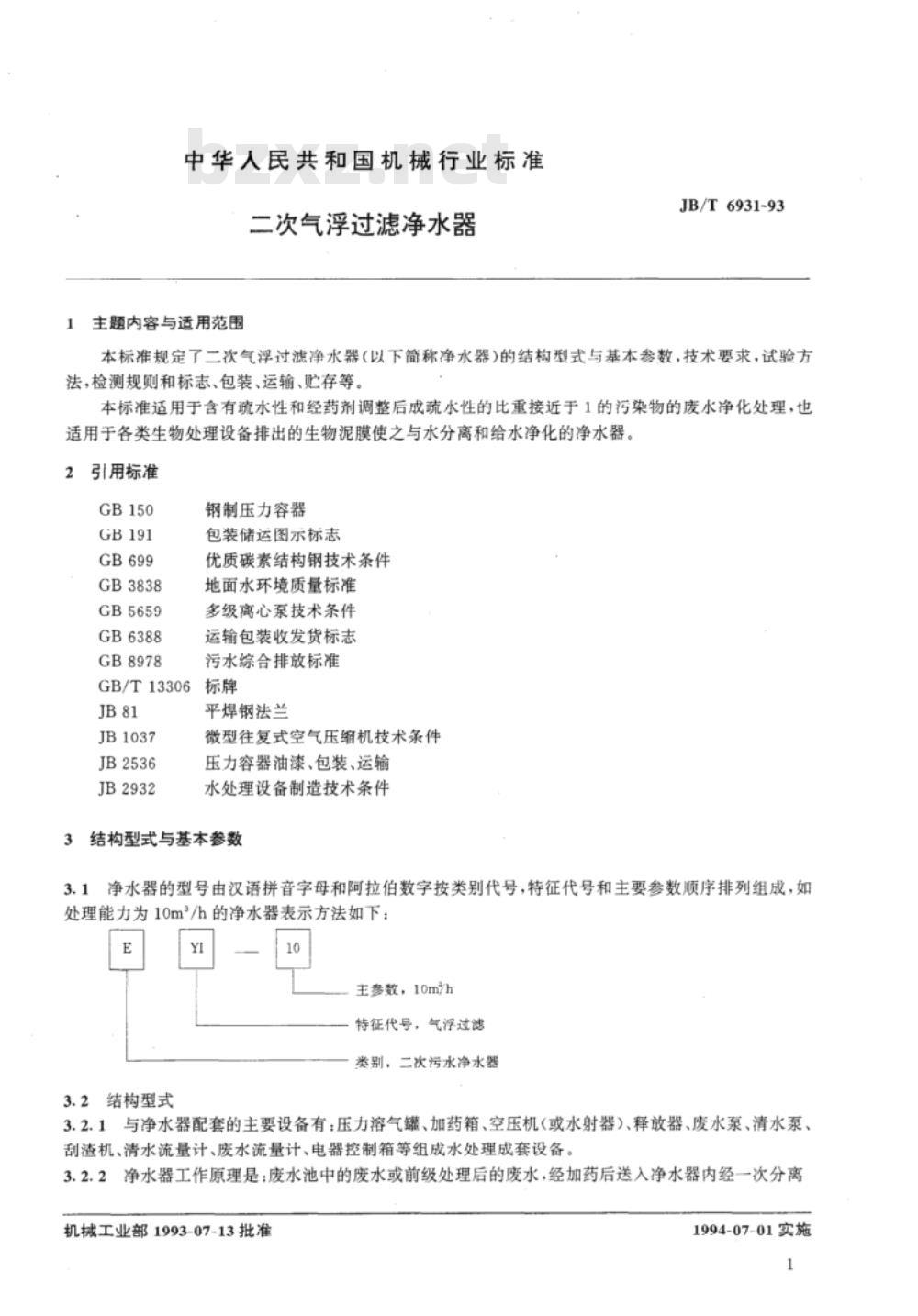

中华人民共和国机械行业标准 JB/T6931—93 二次气浮过滤净水器 1993-07-13发布，机械工业部发布，1994-07-01实施。 1 主题内容与适用范围 本标准规定了二次气浮过滤净水器（以下简称净水器）的结构型式、基本参数、技术要求、试验方法、检测规则及标志、包装、运输和贮存要求。本标准适用于含有疏水性或经药剂调整后成疏水性的比重接近于1的污染物废水处理，也适用于生物处理设备排出的生物泥膜与水分离及给水净化的净水器。 2 引用标准 GB150 钢制压力容器 GB191 包装储运图示标志 GB699 优质碳素结构钢技术条件 GB3838 地面水环境质量标准 GB5659 多级高心泵技术条件 GB6388 运输包装收发货标志 GB8978 污水综合排放标准 GB/T13306 标牌 JB81 微型往复式空气压缩机技术条件 JB1037 压力容器油漆、包装、运输 JB2536 水处理设备制造技术条件 JB2932 结构型式与基本参数 平焊钢法兰 3 结构型式与基本参数 3.1 型号组成 净水器型号由汉语拼音字母和阿拉伯数字按类别代号、特征代号和主要参数顺序排列组成，例如处理能力为10m³/h的净水器表示方法：类别E，特征代号气浮过滤，主参数10m³/h。 3.2 结构型式 3.2.1 配套主要设备包括压力溶气罐、加药箱、空压机（或水射器）、释放器、废水泵、清水泵、刮渣机、清水流量计、废水流量计、电器控制箱等组成水处理成套设备。 3.2.2 工作原理：废水池中的废水或前级处理废水经加药后送入净水器一次分离，后自流入二次分离室，再经过过滤室排出。工作原理简图见图1。 3.2.3 主要部件说明：1-钢梯；2-栏杆、平台；3-刮渣机控制按钮；4-刮渣机；5-二次气浮过滤器；6-污泥池；7-清水池；8-清水泵；9-压力表；10-安全阀；11-压力溶气罐；12-液面计；13-电器控制箱；14-溶气水流量计；15-移动式空气压缩机。 3.3 基本参数 3.3.1 处理能力系列化产品：5、10、15、20、25、30、40、50、60、75、100 m³/h。 3.3.2 净水器基本参数符合表1规定。 表1 净水器型号及主要参数 型号 | 水量(m³/h) | 外形尺寸(D×H, m) | 装机总功率(kW) | 重量(t) | 主要配套设备推荐型号 EYI-5 | 5 | 1.3×2.9 | 5.24 | 4.0 | 溶气罐1.5GC5×2, 空压机1.5GC5×2 EYI-10 | 10 | 1.8×2.9 | 5.24 | 4.5 | 溶气罐1.5GC5×2, 空压机1.5GC5×2 EYI-15 | 15 | 2.0×2.9 | 5.62 | 5.0 | 溶气罐1.5GC-5×2, 空压机50D-8×4 EYI-20 | 20 | 2.4×2.9 | 8.12 | 5.5 | 溶气罐50D-8×4, 空压机50D-8×4 EYI-25 | 25 | 2.8×2.9 | 8.5 | 6.0 | 溶气罐50D-8×4, 空压机50D-8×4 EYI-30 | 30 | 3.1×2.9 | 8.5 | 6.7 | 溶气罐50D-8×4, 空压机80D-12×3 EYI-40 | 40 | 3.4×3.1 | 9.5 | 7.5 | 溶气罐80D-12×3, 空压机80D-12×3 EYI-50 | 50 | 3.6×3.1 | 11.35 | 8.2 | 溶气罐80D-12×3, 空压机80D-12×3 EYI-60 | 60 | 3.6×3.45 | 11.35 | 9.0 | 溶气罐80D-12×3, 空压机0.025/6Z EYI-75 | 75 | 3.7×3.45 | 11.35 | 10.5 | 溶气罐0.025/6Z-0.05/6Z EYI-100 | 100 | 4.2×3.45 | 11.35 | 12.0 | 溶气罐Z-0.05/6, 空压机Z-0.05/6
