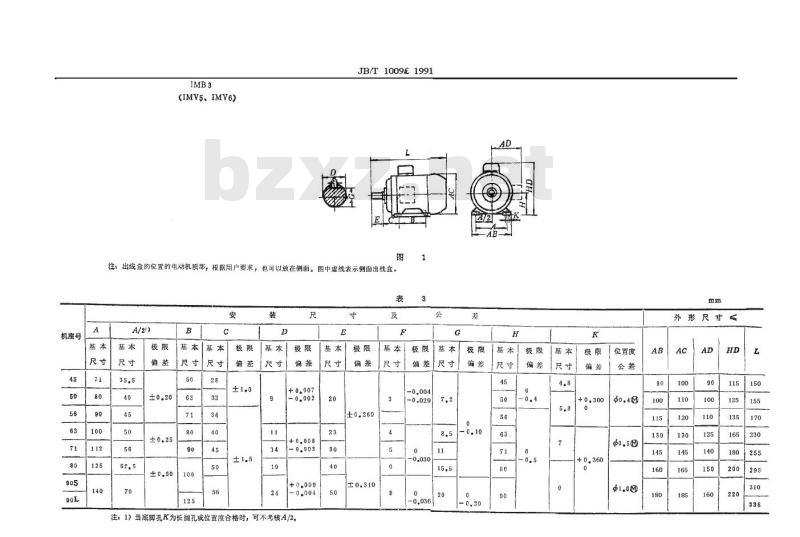

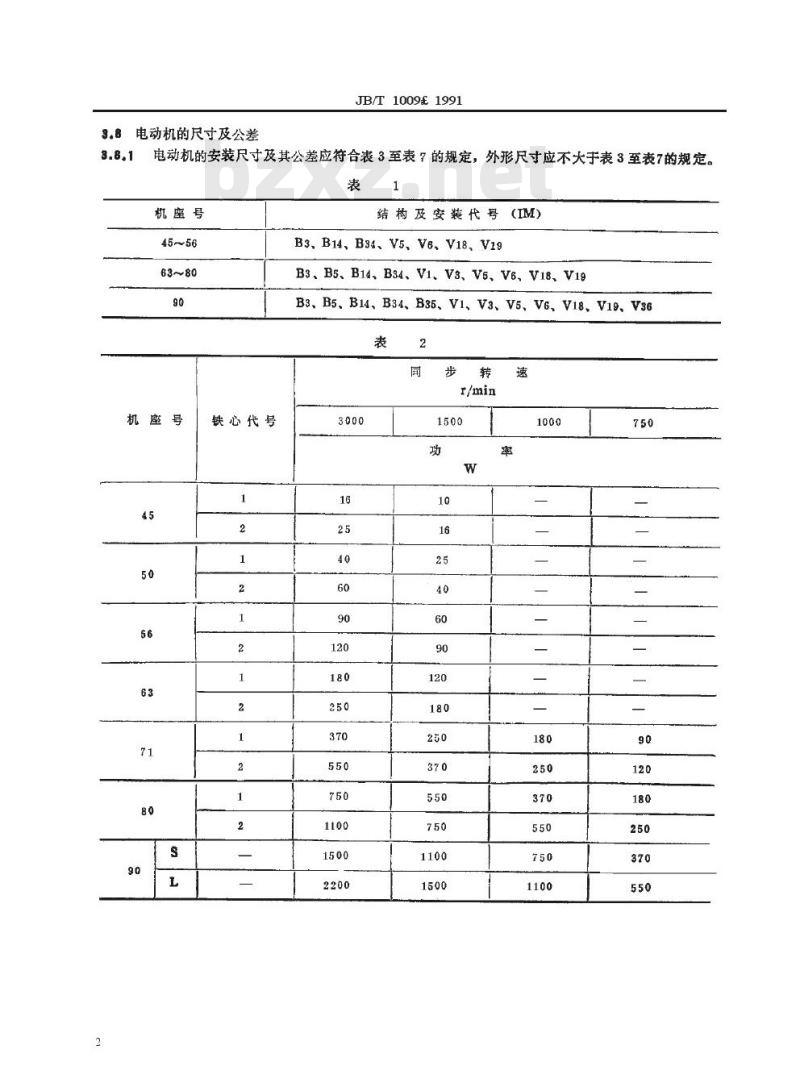

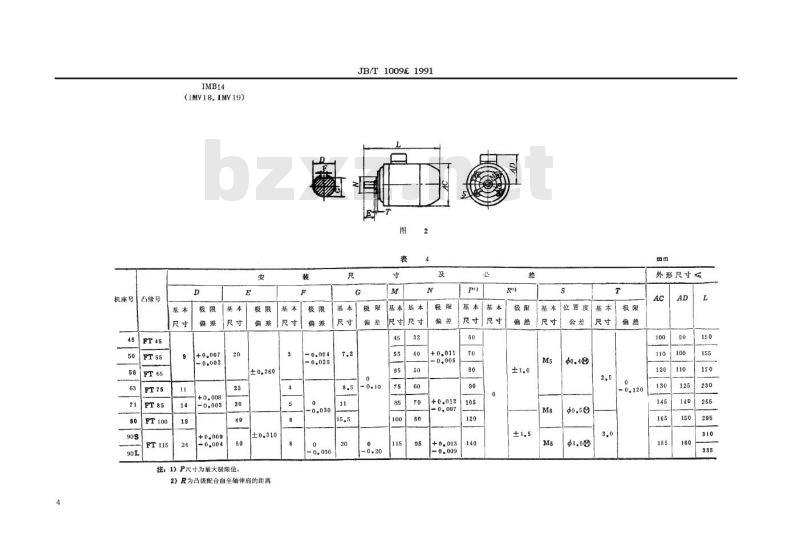

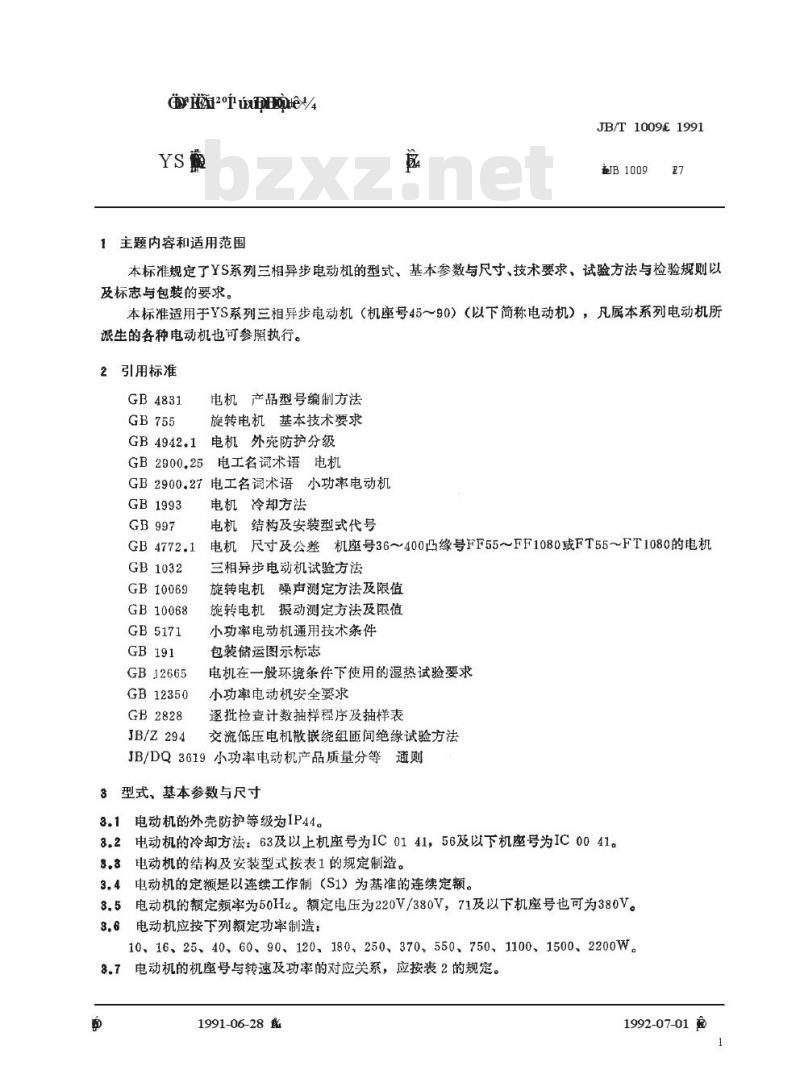

中华人民共和国第一机械工业部行业标准 JB/T1009-1991 YS系列三相异步电动机技术条件 1 主题内容和适用范围 本标准规定了YS系列三相异步电动机的型式、基本参数与尺寸、技术要求、试验方法与检验规则，以及标志与包装要求。本标准适用于YS系列三相异步电动机（机座号45-90），凡属本系列电动机派生的各种电动机可参照执行。 2 引用标准 - GB4831 电机产品型号编制方法 - GB755 旋转电机基本技术要求 - GB4942.1 电机外防护分级 - GB2900.25 电工名词术语-电机 - GB2900.27 电工名词术语-小功率电动机 - GB1993 小功率电动机通用技术条件 - GB997 旋转电机噪声测定方法及限值 - GB4772.1 旋转电机振动测定方法及限值 - GB1032 小功率电动机安全要求 - GB10069 包装储运图示标志 - GB10068 电机在一般环境条件下使用的湿热试验要求 - GB5171 逐批检查计数抽样程序及抽样表 - JB/Z294 电机冷却方法、电机结构及安装型式代号 - JB/DQ3619 小功率电动机产品质量分等通则 3 型式、基本参数与尺寸 3.1 电动机外壳防护等级为 IP44。 3.2 电动机冷却方法：机座号63及以上为 IC0141，机座号56及以下为 IC0041。 3.3 电动机结构及安装型式按表1规定制造。 3.4 电动机定额以连续工作制（S1）为基准的连续定额。 3.5 电动机额定频率50Hz，额定电压220V/380V，机座号71及以下亦可为380V。 3.6 电动机额定功率：10、16、25、40、60、90、120、180、250、370、550、750、1100、1500、2200 W。 3.7 电动机机座号、转速及功率对应关系按表2规定。 3.8 电动机安装尺寸及公差应符合表3至表7规定，外形尺寸不大于表3至表7规定。注：出线盒位置可根据用户要求放在机顶或侧面，图中虚线表示侧面出线盒。 基本尺寸及极限偏差示例： - 机座号71: 基本尺寸35.5 mm，极限偏差±0.20 mm - 机座号80: 基本尺寸40 mm，极限偏差±0.25 mm - 机座号90: 基本尺寸45 mm，极限偏差±0.50 mm 注：当底脚孔为长圆孔或位置度合格时，可不考核 A/2。
