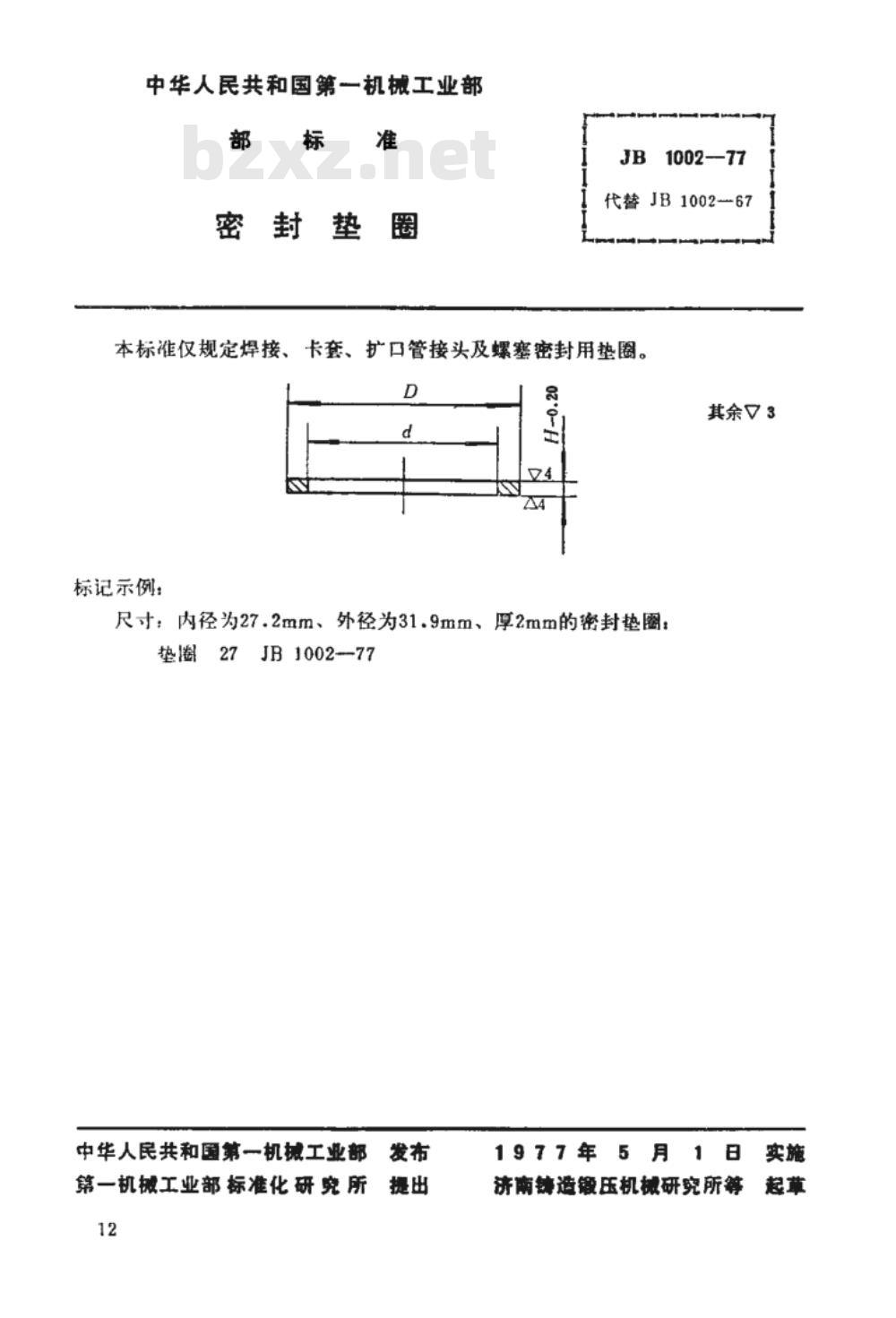

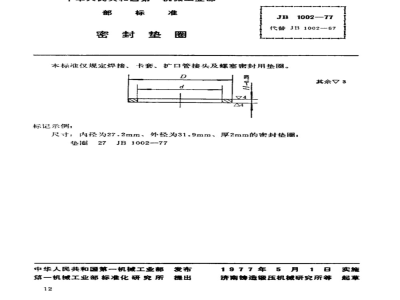

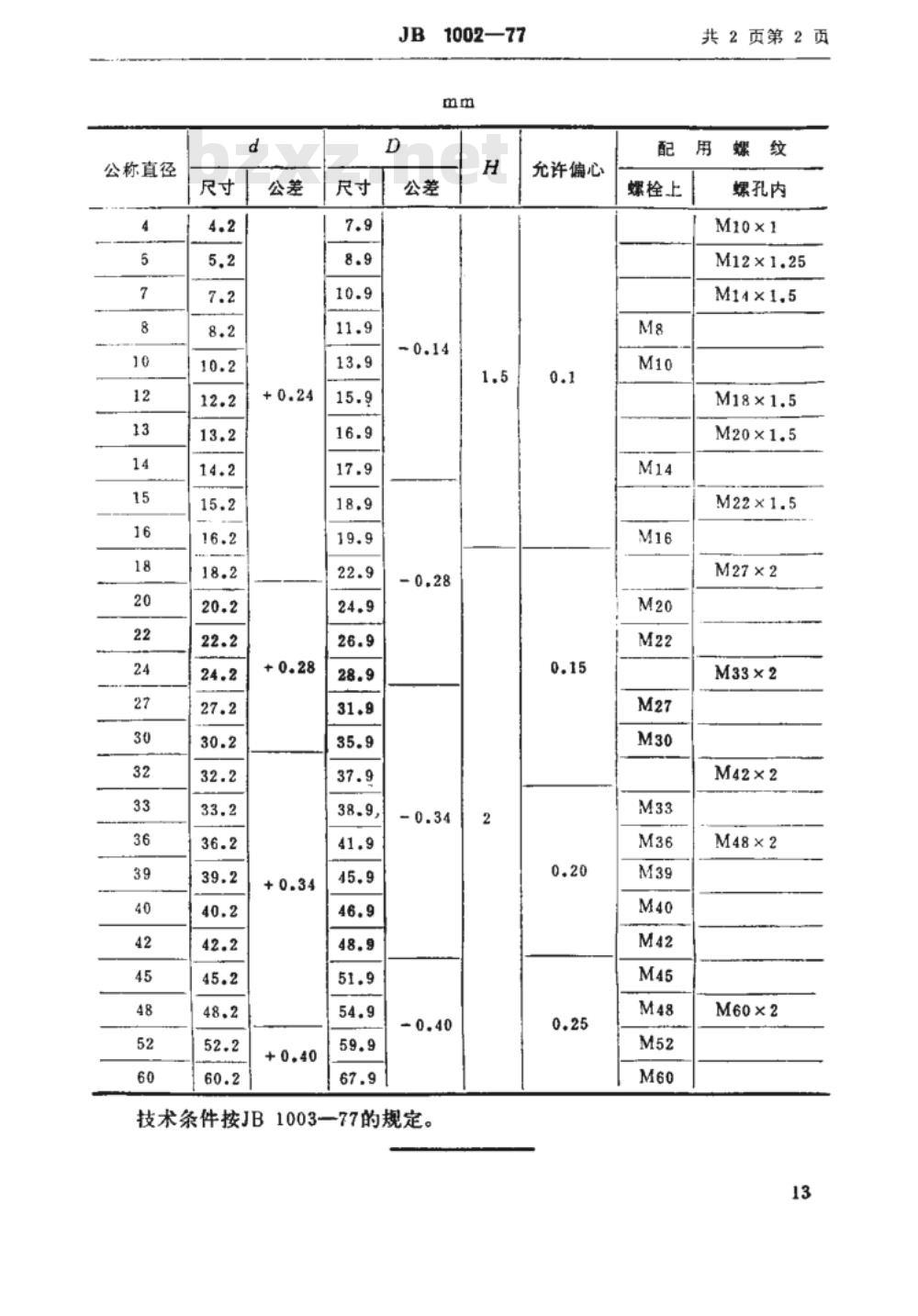

中华人民共和国第一机械工业部部标准 密封垫圈 标准编号：JB1002-77 代替标准：JB1002-67 本标准仅规定焊接、卡套、扩口管接头及螺塞密封用垫圈。 标记示例：内径为27.2mm、外径为31.9mm、厚2mm的密封垫圈标记为：垫圈27 JB1002-77 本标准由中华人民共和国第一机械工业部发布，提出单位为第一机械工业部标准化研究所，起草单位为济南铸造锻压机械研究所等，于1977年5月1日实施。 公称直径及尺寸（mm）与公差： 公称直径：5, 8, 12, 13, 14, 15, 16, 18, 20, 22, 24, 27, 30, 32, 33, 36, 39, 40, 42, 45, 48, 52, 60 内径d：4.2, 5.2, 7.2, 8.2, 10.2, 12.2, 13.2, 14.2, 15.2, 16.2, 18.2, 20.2, 22.2, 24.2, 27.2, 30.2, 32.2, 33.2, 36.2, 39.2, 40.2, 42.2, 45.2, 48.2, 52.2, 60.2 公差：+0.24, +0.28, +0.34, +0.40 外径D：7.9, 8.9, 10.9, 11.9, 13.9, 15.9, 16.9, 17.9, 18.9, 19.9, 22.9, 24.9, 26.9, 28.9, 31.9, 35.9, 37.9, 38.9, 41.9, 45.9, 46.9, 48.9, 51.9, 54.9, 59.9, 67.9 公差：-0.14, -0.28, -0.34, -0.40 厚度：1.5, 2 mm 允许偏心：0.1, 0.15, 0.20, 0.25 mm 配螺栓规格（用于螺孔内）： M8, M10, M14, M16, M20, M22, M27, M30, M33, M36, M39, M40, M42, M45, M48, M52, M60 螺孔内尺寸对应：M10×1, M12×1.25, M14×1.5, M18×1.5, M20×1.5, M22×1.5, M27×2, M33×2, M42×2, M48×2, M60×2 技术条件按JB1003-77的规定。
